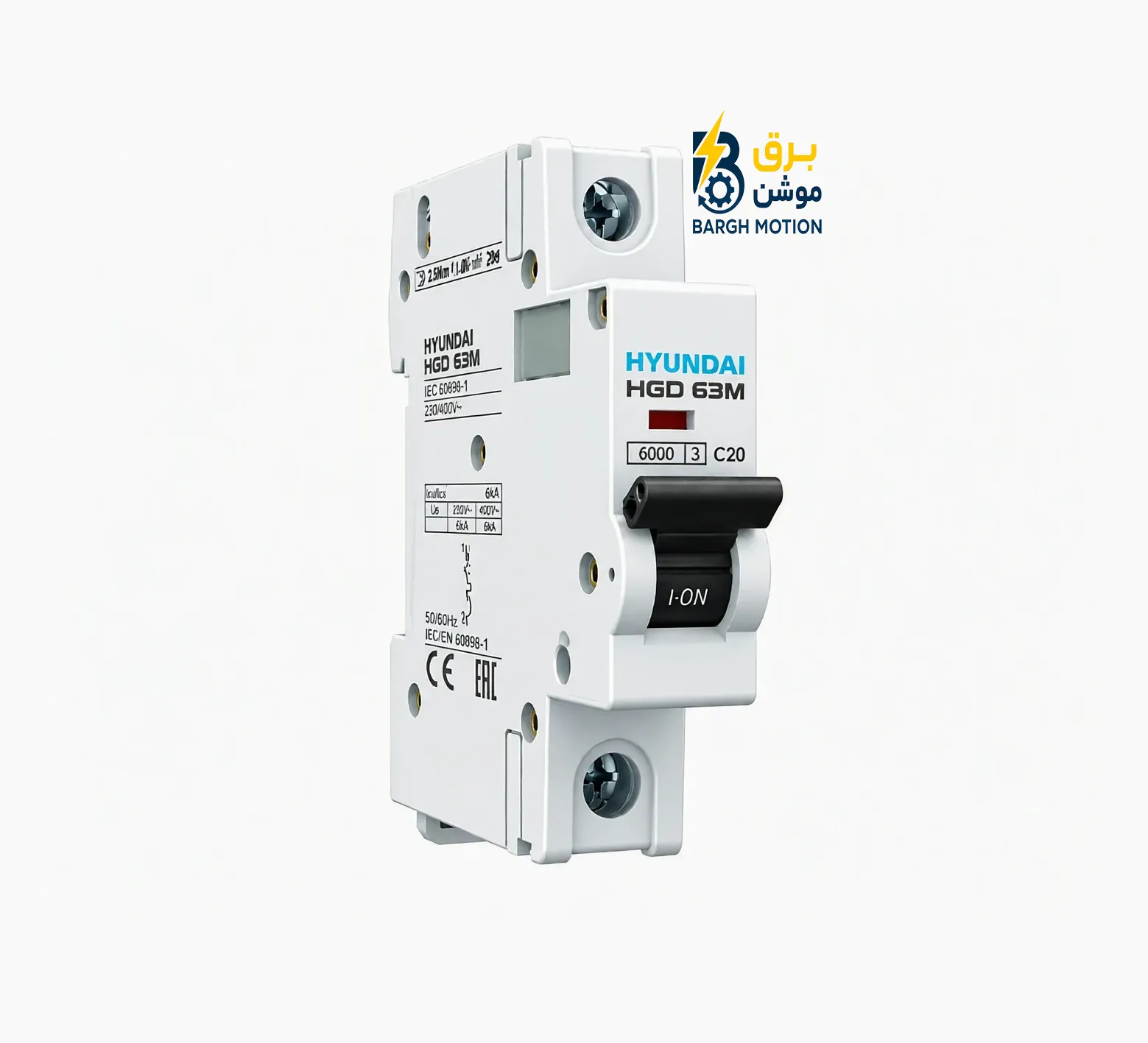

کلید مینیاتوری تک‌پل هیوندای ۲۰ آمپر HGD63N؛ بررسی فنی، کاربردها و نکات انتخاب
چه زمانی کلید ۲۰ آمپر انتخاب مناسبی است؟ در این راهنما، انتخاب کلید برای بارهای صنعتی، تأثیر دمای تابلو، کارکرد طولانی‌مدت تجهیزات و نکاتی را بررسی می‌کنیم که پیش از خرید و نصب باید بدانید.
کلید مینیاتوری تک‌پل هیوندای ۲۰ آمپر می‌تواند برای حفاظت مدارهای تکفاز مناسب باشد؛ اما انتخاب صحیح فقط به عدد ۲۰ آمپر روی بدنه وابسته نیست. نوع بار، جریان واقعی، شرایط نصب، سطح اتصال کوتاه و مشخصات کابل و تجهیزات باید در کنار هم بررسی شوند. برای انتخاب مدل مناسب، ابتدا باید مشخصات دقیق محصول و منحنی قطع آن را مشخص کنیم.
۱. کلید ۲۰ آمپر در عمل چه وظیفه‌ای دارد؟
کلید مینیاتوری یا MCB تجهیزی حفاظتی است که در برابر اضافه‌بار و اتصال کوتاه، در محدوده عملکرد تعریف‌شده خود مدار را قطع می‌کند. بخش حرارتی آن برای تشخیص اضافه‌بار و بخش مغناطیسی آن برای قطع سریع در جریان‌های خطای بالا به کار می‌رود.
در یک مدار با کلید ۲۰ آمپر، اگر جریان از محدوده مجاز عبور کند، کلید ممکن است پس از زمانی مشخص قطع کند. این رفتار به مقدار جریان، دمای محیط، شرایط نصب و منحنی عملکرد کلید بستگی دارد؛ بنابراین نباید انتظار داشت کلید با عبور لحظه‌ای از ۲۰ آمپر، الزاماً همان لحظه قطع کند.
اگر برای طراحی یا بازبینی مدارهای داخل تابلو به راهنمایی تخصصی نیاز دارید، خدمات طراحی و مونتاژ تابلو برق صنعتی می‌تواند نقطه شروع مناسبی برای بررسی ساختار حفاظتی باشد.
۲. انتخاب کلید ۲۰ آمپر برای بارهای پیوسته
یکی از خطاهای رایج در انتخاب تجهیزات حفاظتی این است که فقط جریان لحظه‌ای مصرف‌کننده در نظر گرفته می‌شود. درحالی‌که برخی تجهیزات ساعت‌ها روشن می‌مانند و گرمای حاصل از جریان، محیط اطراف و سایر تجهیزات روی شرایط کاری آن‌ها اثر می‌گذارد.
برای مثال، اگر یک گرم‌کن صنعتی یا مجموعه‌ای از مصرف‌کننده‌ها برای مدت طولانی کار کنند، باید جریان کاری واقعی آن‌ها، مشخصات سازنده و شرایط نصب بررسی شود. انتخاب کلید بر اساس یک عدد تقریبی، بدون محاسبه و بررسی مدار، تصمیم قابل اتکایی نیست.
فرض کنید یک بار تکفاز مقاومتی با توان تقریبی ۳۵۰۰ وات به برق ۲۳۰ ولت متصل است. در صورت صرف‌نظر از اثر ضریب توان و با فرض بار مقاومتی، جریان تقریبی آن از رابطه زیر به دست می‌آید:
I ≈ P ÷ V = 3500 ÷ 230 ≈ 15.2A
این محاسبه فقط جریان تقریبی بار را نشان می‌دهد؛ به‌تنهایی برای تأیید استفاده از کلید ۲۰ آمپر کافی نیست. ظرفیت جریان کابل، روش نصب، دمای محیط، مدت کارکرد، مشخصات تجهیز و الزامات استاندارد نیز باید بررسی شوند.
برای بارهای دارای موتور یا منابع تغذیه الکترونیکی، جریان راه‌اندازی و شکل جریان می‌تواند با یک بار مقاومتی تفاوت داشته باشد. به همین دلیل، کلیدی که برای یک گرم‌کن مناسب است، لزوماً بهترین انتخاب برای یک موتور مشابه از نظر جریان نامی نخواهد بود.
۳. چرا دمای داخل تابلو برق مهم است؟
کلید مینیاتوری در شرایط محیطی مشخصی ارزیابی می‌شود. اگر دمای اطراف کلید افزایش یابد یا تعداد زیادی تجهیز در فضای فشرده کنار هم نصب شوند، شرایط حرارتی ممکن است با شرایط مرجع سازنده متفاوت شود.
منابع احتمالی افزایش دمای داخل تابلو عبارت‌اند از:
- نصب تعداد زیادی کلید، کنتاکتور و منبع تغذیه در فضای محدود.
- وجود تجهیزات توان که در حین کار گرما تولید می‌کنند.
- تهویه نامناسب یا مسدودشدن مسیر گردش هوا.
- دمای بالای محیط کارخانه یا قرارگیری تابلو زیر تابش مستقیم گرما.
- اتصال نامناسب ترمینال‌ها یا شل‌شدن پیچ‌های اتصال.
در پروژه‌هایی که چندین مدار کنار هم قرار می‌گیرند، بازبینی آرایش تجهیزات و تهویه تابلو برق باید بخشی از فرایند طراحی باشد، نه اقدامی که فقط پس از بروز مشکل انجام شود.
۴. منحنی قطع B یا C؛ کدام برای مدل ۲۰ آمپر مناسب‌تر است؟
منحنی قطع، رفتار بخش مغناطیسی کلید را در برابر جریان‌های بالا مشخص می‌کند. انتخاب آن باید با نوع بار و جریان راه‌اندازی هماهنگ باشد. در بسیاری از کلیدهای مینیاتوری، محدوده عملکرد مغناطیسی نوع B حدود ۳ تا ۵ برابر جریان نامی و نوع C حدود ۵ تا ۱۰ برابر جریان نامی است؛ بااین‌حال، مشخصات دقیق باید از استاندارد و کاتالوگ همان محصول تأیید شود.
| ویژگی | منحنی B | منحنی C |
|---|---|---|
| رفتار در برابر جریان هجومی | حساس‌تر به جریان‌های بالا | تحمل بیشتر جریان هجومی |
| کاربرد معمول | برخی مدارهای روشنایی و بارهای با جریان راه‌اندازی کم | برخی بارهای عمومی و تجهیزات با جریان راه‌اندازی بیشتر |
| نکته طراحی | جریان خطا و شرایط قطع باید بررسی شوند | امپدانس حلقه خطا و زمان قطع اهمیت دارند |
برای نمونه، اگر یک مصرف‌کننده هنگام روشن‌شدن جریان هجومی قابل‌توجهی داشته باشد، انتخاب منحنی نامناسب ممکن است باعث قطع ناخواسته شود. از طرف دیگر، انتخاب منحنی با آستانه بالاتر بدون بررسی جریان خطا می‌تواند بر عملکرد حفاظتی مدار اثر بگذارد.
بنابراین، هنگام تهیه تجهیزات حفاظتی برای تابلوهای صنعتی باید منحنی قطع و مشخصات بار را هم‌زمان بررسی کرد؛ عدد آمپر به‌تنهایی کافی نیست.
۵. قدرت قطع؛ مشخصه‌ای که نباید نادیده گرفته شود
قدرت قطع، حداکثر جریان اتصال کوتاهی را که کلید طبق شرایط استاندارد تعیین‌شده قادر به قطع آن است، مشخص می‌کند. این مقدار با جریان نامی متفاوت است.
برای مثال، روی یک کلید ممکن است عدد ۲۰ آمپر به‌عنوان جریان نامی و عددی مانند ۶ کیلوآمپر به‌عنوان قدرت قطع درج شده باشد. این دو عدد دو مفهوم جداگانه دارند؛ ۲۰ آمپر جریان نامی کلید است، اما ۶ کیلوآمپر به ظرفیت قطع اتصال کوتاه تحت شرایط تعیین‌شده مربوط می‌شود.
- قدرت قطع کلید با جریان اتصال کوتاه احتمالی محل نصب سازگار باشد.
- منحنی قطع، جریان نامی و تعداد پل‌ها با طراحی مدار مطابقت داشته باشند.
- استاندارد درج‌شده روی محصول و نوع کاربرد بررسی شود.
- هماهنگی حفاظتی با تجهیزات بالادست و پایین‌دست در صورت نیاز ارزیابی شود.
در شبکه‌هایی که سطح اتصال کوتاه بالاتری دارند، انتخاب کلید صرفاً بر اساس جریان بار کافی نیست. برای پروژه‌های حرفه‌ای، محاسبه اتصال کوتاه و بررسی هماهنگی حفاظتی باید توسط فرد دارای صلاحیت انجام شود.
۶. آیا کلید تک‌پل ۲۰ آمپر برای هر مدار تکفاز مناسب است؟
خیر. تک‌پل‌بودن کلید به ساختار قطع مدار مربوط است، نه اینکه هر مصرف‌کننده تک‌فازی الزاماً باید با کلید تک‌پل حفاظت شود. نوع سیستم اتصال زمین، نحوه توزیع فاز و نول، الزامات مقررات و دستورالعمل تجهیزات در انتخاب آرایش حفاظتی نقش دارند.
در برخی کاربردها ممکن است استفاده از کلید دوپل یا تجهیز حفاظتی دیگری لازم باشد. همچنین کلید مینیاتوری به‌تنهایی جایگزین حفاظت جریان نشتی نیست؛ در صورت نیاز به حفاظت در برابر جریان نشتی، باید وسیله مناسب مانند RCD یا RCBO متناسب با طراحی مدار در نظر گرفته شود.
در اجرای مدارهای تکفاز در تابلو برق، انتخاب تعداد پل‌ها باید با الزامات مدار و شرایط واقعی نصب مطابقت داشته باشد.
۷. مشخصات فنی مدل هیوندای HGD63N را چگونه بررسی کنیم؟
HGD63N نام یک خانواده از کلیدهای مینیاتوری است و ممکن است مشخصات نسخه‌های مختلف آن یکسان نباشد. بنابراین، پیش از درج مشخصات فنی در سفارش یا طراحی، کد کامل محصول و اطلاعات چاپ‌شده روی بدنه را با کاتالوگ رسمی تطبیق دهید.
| مشخصه | روش بررسی |
|---|---|
| جریان نامی | تطبیق عدد ۲۰ آمپر با کد کامل محصول |
| تعداد پل | بررسی علامت 1P یا مشخصات درج‌شده |
| منحنی قطع | بررسی علامت B، C یا نوع اعلام‌شده روی محصول |
| قدرت قطع | مطالعه مقدار درج‌شده و کاتالوگ رسمی |
| ولتاژ و فرکانس نامی | تطبیق با شبکه و مشخصات سازنده |
| ترمینال و سطح مقطع سیم | مطابقت با دستورالعمل محصول و طراحی مدار |
| استاندارد | بررسی استاندارد اعلام‌شده برای نسخه دقیق محصول |
برای بررسی اطلاعات خانواده کلیدهای حفاظتی، می‌توانید به صفحه محصولات حفاظت مغناطیسی‌حرارتی هیوندای و همچنین کاتالوگ رسمی تجهیزات مدولار هیوندای مراجعه کنید. مشخصات نهایی را باید بر اساس نسخه دقیق موردنظر تأیید کرد.
۸. چک‌لیست نصب و راه‌اندازی کلید ۲۰ آمپر
قبل از راه‌اندازی مدار، این موارد را بررسی کنید. نصب و آزمون تجهیزات برق باید توسط فرد واجد صلاحیت و با رعایت الزامات ایمنی انجام شود.
- جریان بار و شرایط کارکرد واقعی مشخص شده باشد.
- ظرفیت جریان کابل و روش نصب با حفاظت مدار هماهنگ باشد.
- منحنی قطع و قدرت قطع برای محل نصب مناسب باشند.
- دمای محیط، تراکم تجهیزات و شرایط تهویه در نظر گرفته شوند.
- اتصالات ترمینال طبق دستورالعمل سازنده محکم شده باشند.
- تابلو دارای آرایش مناسب برای دسترسی، نگهداری و دفع گرما باشد.
- آزمون‌های لازم پیش از برق‌دارکردن انجام شده باشند.
- برچسب مدار و مشخصات حفاظتی به‌صورت خوانا ثبت شده باشند.
در زمان نصب، مدار باید ایمن‌سازی شده و نبود ولتاژ با ابزار مناسب تأیید شود. به اتصالات برق‌دار دست نزنید و برای آزمایش اتصال کوتاه، عمداً خطا ایجاد نکنید.
۹. خطاهای رایج در انتخاب کلید ۲۰ آمپر
قطع‌شدن مکرر می‌تواند به اضافه‌بار، جریان راه‌اندازی، اتصال نامناسب یا نقص تجهیز مربوط باشد. جایگزین‌کردن کلید با مدل آمپراژ بالاتر بدون بررسی ظرفیت کابل و علت قطع، خطرناک است.
اگر کلید در محیط گرم یا کنار تجهیزات گرمازا نصب شده باشد، شرایط عملکرد می‌تواند با شرایط مرجع تفاوت داشته باشد. دمای کاری مجاز و هرگونه کاهش ظرفیت باید طبق مستندات سازنده بررسی شود.
کیفیت برند مهم است، اما مدل دقیق، منحنی قطع، قدرت قطع، اصالت کالا و تطابق با کاربرد نیز باید بررسی شوند. نام برند به‌تنهایی تضمین‌کننده تناسب محصول با هر مدار نیست.
اگر قصد دارید مدارهای حفاظتی یک پروژه را از مرحله انتخاب قطعه تا جانمایی تجهیزات بررسی کنید، صفحه خدمات تخصصی ساخت تابلو برق صنعتی را ببینید.
۱۰. پرسش‌های متداول درباره کلید مینیاتوری هیوندای ۲۰ آمپر
در برق ۲۳۰ ولت، جریان تقریبی یک بار مقاومتی ۳۵۰۰ واتی حدود ۱۵٫۲ آمپر است؛ اما این محاسبه به‌تنهایی برای تأیید کلید کافی نیست. کابل، شرایط نصب، مدت کارکرد، دما و مشخصات مصرف‌کننده باید بررسی شوند.
بسته به جریان نامی موتور، جریان راه‌اندازی، مشخصات مدار و حفاظت اضافه‌بار ممکن است مناسب باشد یا نباشد. برای موتور باید هماهنگی کلید با مدار راه‌اندازی و تجهیزات حفاظت موتور ارزیابی شود.
منحنی B معمولاً در جریان‌های چندبرابر جریان نامی زودتر وارد ناحیه قطع مغناطیسی می‌شود؛ منحنی C تحمل بیشتری نسبت به جریان هجومی دارد. انتخاب نهایی باید با مشخصات بار و شرایط قطع خطا هماهنگ باشد.
خیر. قدرت قطع، مشخصه مربوط به توانایی قطع جریان اتصال کوتاه تحت شرایط استاندارد است و نباید با جریان نامی مدار اشتباه گرفته شود.
علت می‌تواند اضافه‌بار، گرمای محیط، اتصال نامناسب، نقص تجهیز یا شرایط راه‌اندازی باشد. علت باید با اندازه‌گیری و بررسی تخصصی پیدا شود؛ صرفاً تعویض کلید با آمپراژ بالاتر راهکار ایمنی نیست.
کلید مینیاتوری برای حفاظت در برابر اضافه‌بار و اتصال کوتاه طراحی شده است و به‌تنهایی حفاظت کامل در برابر همه شرایط برق‌گرفتگی را فراهم نمی‌کند. در صورت نیاز، تجهیزات حفاظت جریان نشتی و سایر تمهیدات ایمنی باید طبق طراحی به کار روند.
برای انتخاب کلید و طراحی تابلو برق، از برق موشن کمک بگیرید
انتخاب صحیح کلید مینیاتوری، هماهنگی تجهیزات حفاظتی، جانمایی قطعات و توجه به شرایط حرارتی، همگی در عملکرد مطمئن یک تابلو برق اهمیت دارند. برق موشن خدمات طراحی و مونتاژ تابلو برق صنعتی را ارائه می‌کند.
برای آشنایی با خدمات و بررسی نیاز پروژه خود، از صفحه اختصاصی برق موشن بازدید کنید.
مشاهده خدمات طراحی و مونتاژ تابلو برقیادآوری: این مقاله راهنمای عمومی انتخاب تجهیزات است و جایگزین طراحی مدار، محاسبات حفاظتی یا بررسی کاتالوگ مدل دقیق محصول نیست.
