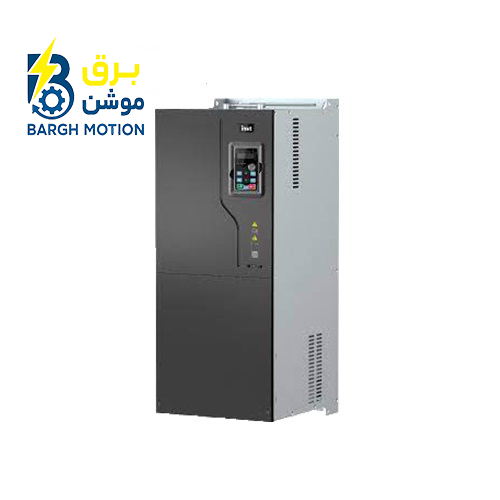

اینورتر سه فاز INVT GD270 توان 160 کیلووات با کد فنی GD270-160-4 یکی از مدل‌های توان بالای سری GD270 است که برای کنترل و تنظیم دور موتورهای سه فاز در پروژه‌های صنعتی بزرگ مورد استفاده قرار می‌گیرد. این مدل با ولتاژ ورودی 380VAC، جریان ورودی 310 آمپر و جریان خروجی 305 آمپر، برای تجهیزاتی که نیاز به کنترل دقیق موتور و عملکرد پایدار در توان بالا دارند، طراحی شده است.
ساختار کنترلی مبتنی بر Sensorless Vector Control یا SVC در کنار PID داخلی، امکان استفاده از این درایو را در سیستم‌هایی فراهم می‌کند که علاوه بر تنظیم سرعت، به کنترل فرآیند نیز نیاز دارند. فرکانس خروجی این مدل تا 400 هرتز قابل تنظیم است و کیپد جداشونده آن نیز دسترسی به تنظیمات و پارامترهای درایو را ساده‌تر می‌کند.
خرید اینورتر GD270-160-4 توان 160 کیلووات
در انتخاب یک درایو 160 کیلووات، صرفاً تطبیق توان موتور با توان نامی اینورتر کافی نیست. جریان موتور، نوع بار، شرایط راه‌اندازی، مدت زمان کارکرد، روش کنترل و وضعیت شبکه برق نیز باید بررسی شود. مدل GD270-160-4 با جریان خروجی 305 آمپر، برای پروژه‌هایی طراحی شده که به ظرفیت بالای انتقال توان و کنترل موتور در مقیاس صنعتی نیاز دارند.
اینورتر GD270-160-4 دارای کاربری سنگین است و در پروژه‌های بزرگ می‌تواند به‌عنوان بخش اصلی سیستم کنترل موتور مورد استفاده قرار گیرد. انتخاب نهایی باید بر اساس پلاک موتور و شرایط واقعی بار انجام شود تا درایو در محدوده کاری مناسب قرار داشته باشد.
ظرفیت 160 کیلووات برای پروژه‌های صنعتی بزرگ
توان 160 کیلووات باعث می‌شود این مدل در رده درایوهای مناسب برای موتورهای بزرگ قرار بگیرد. در چنین پروژه‌هایی، کنترل جریان و سرعت موتور اهمیت زیادی دارد؛ زیرا تغییرات بار می‌تواند مستقیماً روی مصرف انرژی، فشار مکانیکی و پایداری فرآیند اثر بگذارد.
GD270-160-4 می‌تواند در سیستم‌هایی مانند پمپ‌های صنعتی، ایستگاه‌های پمپاژ، فن‌های بزرگ، تجهیزات تهویه صنعتی و سایر بارهای متغیر مورد استفاده قرار گیرد. سری GD270 به‌صورت تخصصی برای کاربردهای فن و پمپ توسعه داده شده و قابلیت‌های کنترلی و صرفه‌جویی انرژی متناسب با این نوع بارها دارد.
جریان خروجی 305 آمپر
یکی از مهم‌ترین مشخصات این مدل، جریان خروجی 305 آمپر است. این مقدار باید در زمان انتخاب درایو در کنار جریان نامی موتور بررسی شود. اگر جریان واقعی موتور از ظرفیت مجاز درایو بیشتر باشد، انتخاب یک مدل صرفاً بر اساس عدد توان می‌تواند باعث ایجاد مشکل در عملکرد سیستم شود.
به همین دلیل برای موتورهای 160 کیلووات، بررسی پلاک موتور و مقایسه جریان نامی آن با ظرفیت خروجی اینورتر اهمیت ویژه‌ای دارد.
کنترل Sensorless Vector Control در GD270
درایو GD270-160-4 از روش کنترل برداری بدون سنسور یا SVC پشتیبانی می‌کند. این روش کنترل امکان مدیریت بهتر سرعت و گشتاور موتور را بدون نیاز به انکودر خارجی فراهم می‌کند.
استفاده از SVC در پروژه‌هایی که تغییرات بار قابل توجه است، می‌تواند کنترل موتور را نسبت به کنترل‌های ساده‌تر دقیق‌تر کند. البته تنظیم صحیح پارامترهای موتور و انجام راه‌اندازی مطابق مشخصات واقعی موتور، بخش مهمی از دستیابی به عملکرد مناسب است.
PID داخلی برای کنترل فرآیند
وجود PID داخلی یکی از قابلیت‌های کاربردی GD270-160-4 برای پروژه‌هایی است که مقدار خروجی سیستم باید بر اساس یک فیدبک مشخص کنترل شود. در سیستم‌های پمپاژ و تهویه، استفاده از کنترل PID می‌تواند امکان تنظیم خودکار سرعت موتور بر اساس شرایط فرآیند را فراهم کند.
برای مثال در یک سیستم پمپاژ، تغییر فشار یا دبی می‌تواند به‌عنوان مقدار فیدبک وارد حلقه کنترل شود و درایو با تغییر فرکانس خروجی، سرعت موتور را متناسب با نیاز سیستم تنظیم کند.
ارتباط صنعتی و شبکه‌های کنترلی
این مدل از پروتکل‌های ارتباطی متنوعی مانند CANopen، Ethernet، PROFIBUS-DP و Profinet پشتیبانی می‌کند. وجود این گزینه‌ها باعث می‌شود GD270-160-4 بتواند در ساختارهای مختلف اتوماسیون صنعتی و سیستم‌های کنترل مرکزی مورد استفاده قرار گیرد.
در پروژه‌های بزرگ، ارتباط شبکه‌ای این امکان را ایجاد می‌کند که وضعیت درایو، فرمان‌های کنترلی و اطلاعات مورد نیاز سیستم از طریق ساختار اتوماسیون منتقل شود. انتخاب روش ارتباطی باید با توجه به PLC، شبکه موجود و معماری کنترل پروژه انجام شود.
کیپد جداشونده GD270-160-4
کیپد جداشونده این مدل برای پروژه‌هایی که محل نصب درایو دسترسی مناسبی ندارد، کاربردی است. اپراتور یا تکنسین می‌تواند از طریق کیپد به تنظیمات، پارامترها و وضعیت کاری درایو دسترسی داشته باشد و عملیات راه‌اندازی یا بررسی اولیه را ساده‌تر انجام دهد.
در تابلوهای بزرگ که اینورتر در ارتفاع یا داخل فضای محدود نصب می‌شود، قابلیت جداشونده بودن کیپد می‌تواند در زمان تنظیم و سرویس تجهیزات مزیت عملی داشته باشد.
فرکانس خروجی تا 400 هرتز
GD270-160-4 دارای محدوده فرکانس خروجی تا 400 هرتز است. این قابلیت دامنه وسیعی برای تنظیم سرعت موتور در اختیار سیستم کنترل قرار می‌دهد؛ با این حال فرکانس کاری موتور باید بر اساس مشخصات موتور و محدودیت‌های مکانیکی تجهیز تعیین شود.
افزایش فرکانس همیشه به معنای مناسب بودن آن برای موتور نیست. در کاربردهای صنعتی بزرگ، پارامترهای موتور، سرعت مجاز مکانیکی و نوع بار باید قبل از تعیین فرکانس کاری بررسی شوند.
ابعاد و نصب اینورتر 160 کیلووات
ابعاد اعلام‌شده برای مدل GD270-160-4 برابر با 386×825×338 میلی‌متر است. با توجه به توان بالای این مدل، فضای مناسب برای نصب، کابل‌کشی، تهویه و دسترسی تعمیراتی باید پیش از ساخت یا اصلاح تابلو در نظر گرفته شود.
در نصب درایوهای توان بالا، رعایت فاصله‌های مناسب اطراف تجهیز و فراهم کردن مسیر مناسب برای گردش هوا اهمیت زیادی دارد. همچنین کابل‌های قدرت و کنترل باید با آرایش مناسب داخل تابلو قرار گرفته و از ایجاد تداخل غیرضروری جلوگیری شود.
کاربردهای اینورتر GD270-160-4
- پمپ‌های آب صنعتی با توان بالا
- ایستگاه‌های پمپاژ و انتقال سیالات
- فن‌های صنعتی بزرگ
- سیستم‌های تهویه و HVAC صنعتی
- تجهیزات فرآیندی با موتورهای 160 کیلووات
- سامانه‌های کنترل دور موتور در صنایع مختلف
- سیستم‌هایی که نیاز به کنترل PID دارند
چرا مشخصات موتور در انتخاب این مدل مهم است؟
برای یک موتور 160 کیلووات، شرایط واقعی بار می‌تواند با موتور دیگری با همان توان متفاوت باشد. به همین دلیل جریان نامی، ضریب توان، سرعت، فرکانس و نوع بار باید پیش از خرید بررسی شود.
اگر موتور در شرایط سنگین راه‌اندازی می‌شود یا در طول کار با تغییرات شدید بار مواجه است، انتخاب درایو باید بر اساس جریان و شرایط واقعی کار انجام شود. این موضوع در پروژه‌های بزرگ می‌تواند روی عمر تجهیزات و پایداری سیستم اثر مستقیم داشته باشد.
جمع‌بندی خرید GD270-160-4:
اینورتر سه فاز INVT مدل GD270-160-4 با توان 160 کیلووات، ورودی 380VAC، جریان ورودی 310 آمپر، جریان خروجی 305 آمپر، کنترل SVC، PID داخلی، فرکانس خروجی تا 400 هرتز، کیپد جداشونده و قابلیت ارتباط با شبکه‌های صنعتی، برای پروژه‌های توان بالا گزینه‌ای قابل بررسی است.
برای انتخاب نهایی، تطبیق جریان موتور، نوع بار، شرایط محیطی، روش کنترل و نیازهای شبکه‌ای پروژه اهمیت دارد.
سؤالات متداول
اینورتر GD270-160-4 چند کیلووات است؟
توان نامی این مدل 160 کیلووات است و برای پروژه‌های صنعتی با موتورهای توان بالا استفاده می‌شود.
جریان خروجی GD270-160-4 چقدر است؟
جریان خروجی نامی این مدل 305 آمپر است.
آیا GD270-160-4 دارای PID داخلی است؟
بله، این مدل دارای قابلیت PID داخلی است و می‌تواند در سیستم‌هایی که نیاز به کنترل فیدبک دارند مورد استفاده قرار گیرد.
آیا کیپد GD270-160-4 جدا می‌شود؟
بله، این مدل دارای کیپد جداشونده است و امکان دسترسی راحت‌تر به تنظیمات درایو را فراهم می‌کند.
فرکانس خروجی اینورتر GD270-160-4 چقدر است؟
فرکانس خروجی این مدل تا 400 هرتز است؛ مقدار فرکانس کاری باید بر اساس مشخصات موتور و تجهیز تعیین شود.
راهنمای خرید و خدمات اینورتر اینوت در برق موشن
برای انتخاب صحیح درایو متناسب با توان موتور، نوع کاربرد و شرایط کاری، می‌توانید از راهنمای تخصصی نمایندگی اینوت در سایت برق موشن استفاده کنید. در این بخش، اطلاعات مربوط به مشاوره، انتخاب مدل و خدمات تخصصی محصولات INVT ارائه شده است.
برق موشن با ارائه اطلاعات فنی، مشاوره انتخاب محصول و خدمات تعمیر تخصصی، مسیر بررسی و تهیه اینورتر اینوت را برای کاربردهای صنعتی، پمپ، فن و سیستم‌های اتوماسیون ساده‌تر می‌کند.
