کلید مینیاتوری دوپل اشنایدر ۱۶ آمپر A9F74216؛ بررسی فنی Acti9 iC60N و منحنی C

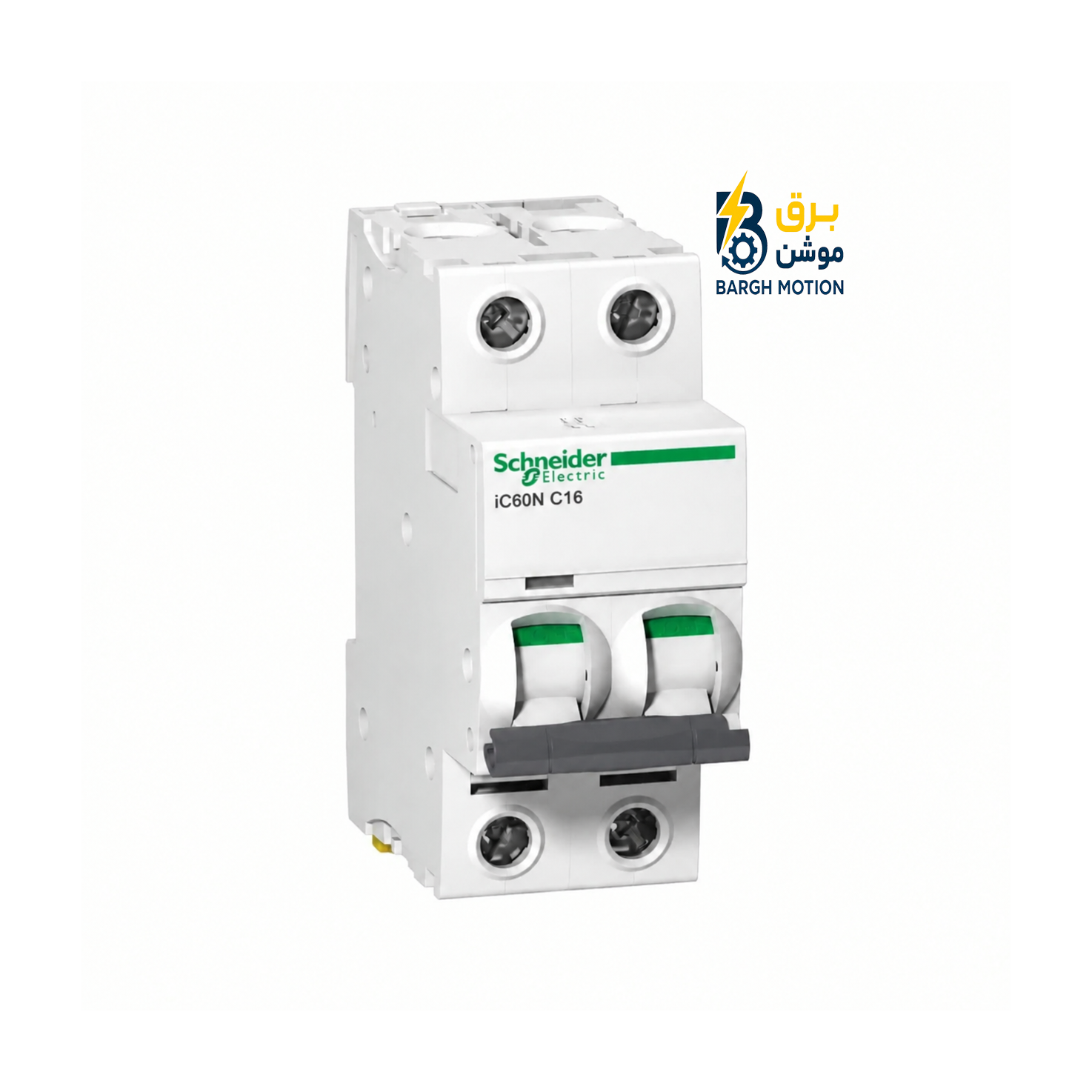

Schneider Electric Acti9 iC60N A9F74216 یک کلید مینیاتوری دوپل با جریان نامی ۱۶ آمپر و مشخصه قطع Curve C است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود.
در این مدل، پیکربندی دوپل در کنار مکانیزم حرارتی ـ مغناطیسی، ظرفیت قطع و مشخصه تریپ قرار می‌گیرد و همین مجموعه باید در زمان انتخاب تجهیز با ساختار شبکه و مشخصات مدار تطبیق داده شود.
شناسه فنی و ساختار حفاظتی A9F74216
| برند | Schneider Electric |
|---|---|
| خانواده محصول | Acti9 iC60N |
| کد محصول | A9F74216 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| تعداد پل | 2P |
| جریان نامی In | 16A |
| منحنی قطع | Curve C |
| نوع تریپ | Thermal-Magnetic |
| فرکانس نامی | 50/60Hz |
| ظرفیت قطع Icn | 6kA طبق IEC/EN 60898-1 |
| ظرفیت قطع Icu | 10kA طبق IEC/EN 60947-2 |
| نصب | ریل DIN |
| سیستم تشخیص تریپ | VisiTrip |
| سیستم وضعیت ایمن | VisiSafe |
| تجهیزات جانبی | قابلیت افزودن تجهیزات جانبی و Vigi سازگار |
۱۶ آمپر دقیقاً چه چیزی را در انتخاب MCB مشخص می‌کند؟
عدد 16A جریان نامی تجهیز را مشخص می‌کند و نباید آن را به‌عنوان نقطه قطع فوری کلید در نظر گرفت. عملکرد حفاظتی MCB به مقدار جریان، مدت زمان عبور آن و مشخصه تریپ وابسته است.
به همین دلیل، انتخاب جریان نامی کلید باید در کنار جریان طراحی مصرف‌کننده و ظرفیت هادی انجام شود.
بنابراین ۱۶ آمپر بودن A9F74216 به‌تنهایی برای انتخاب نهایی کافی نیست و شرایط واقعی مدار نیز باید بررسی شود.
Curve C؛ بررسی رفتار کلید در برابر جریان‌های بالا
A9F74216 با مشخصه Curve C عرضه شده است. منحنی C بخشی از رفتار عملکردی کلید را در محدوده تریپ مغناطیسی تعیین می‌کند و در انتخاب MCB باید متناسب با ماهیت بار بررسی شود.
در مدارهایی که جریان‌های گذرای بیشتری نسبت به بارهای کاملاً مقاومتی دارند، بررسی مشخصه تریپ اهمیت پیدا می‌کند. با این حال انتخاب منحنی نباید بدون درنظر گرفتن جریان راه‌اندازی و شرایط مدار انجام شود.
برای بررسی بیشتر منحنی تریپ کلید را همراه با سایر پارامترهای حفاظتی در نظر بگیرید.
دوپل بودن A9F74216 چه تفاوتی در مدار ایجاد می‌کند؟
این مدل در پیکربندی 2P طراحی شده است. در مدارهایی که نیاز به عملکرد دوپل دارند، استفاده از یک تجهیز یکپارچه باعث هماهنگی مکانیزم قطع میان دو مسیر تحت حفاظت می‌شود.
در طراحی تابلو، علاوه بر تعداد پل، فضای اشغال‌شده، نحوه ورود و خروج هادی‌ها و هماهنگی کلید با ساختار توزیع نیز باید مورد توجه قرار گیرد.
انتخاب ریل DIN تابلو و تجهیزات نصب‌شونده روی آن باید متناسب با چیدمان کلی تابلو انجام شود.
بررسی Icn و Icu در مدل ۱۶ آمپر
یکی از پارامترهای مهم A9F74216 ظرفیت قطع آن است. طبق صفحه رسمی Schneider Electric، مقدار Icn برابر 6kA طبق IEC/EN 60898-1 و مقدار Icu برابر 10kA طبق IEC/EN 60947-2 اعلام شده است.
این دو مقدار را نباید با جریان نامی ۱۶ آمپر یکی دانست. جریان نامی به شرایط بهره‌برداری عادی مربوط است، در حالی که ظرفیت قطع به توانایی تجهیز برای قطع جریان خطا تحت شرایط استاندارد مربوط می‌شود.
در پروژه‌های الکتریکی، بررسی جریان اتصال کوتاه در نقطه نصب برای انتخاب ظرفیت قطع مناسب اهمیت دارد.
اثر دمای تابلو و مفهوم Derating
در تابلوهای برق، افزایش دمای محیط یا تجمع چند تجهیز در فضای محدود می‌تواند شرایط حرارتی کلیدها را تغییر دهد. به همین دلیل در طراحی تابلو باید موضوع Derating و شرایط واقعی نصب بررسی شود.
نمودار زیر صرفاً یک نمایش مفهومی برای نشان دادن روند کاهش ظرفیت قابل استفاده با افزایش شرایط حرارتی است و منحنی رسمی Derating مدل A9F74216 محسوب نمی‌شود. مقادیر دقیق باید از جدول یا مستندات رسمی سازنده برای آرایش نصب موردنظر استخراج شوند.
در عمل، شرایط تهویه، فاصله میان تجهیزات، تعداد کلیدهای مجاور، دمای داخل تابلو و نحوه نصب همگی باید در محاسبات حرارتی لحاظ شوند.
برای مطالعه بیشتر درباره Derating تابلو برق می‌توانید بخش مربوط به کاهش ظرفیت حرارتی تجهیزات را بررسی کنید.
هماهنگی ۱۶ آمپر با سیم و مدار مصرف‌کننده
یکی از خطاهای رایج در انتخاب MCB این است که فقط جریان مصرف‌کننده ملاک قرار گیرد. در واقع، کلید باید با ظرفیت جریاندهی هادی، روش نصب، دمای محیط و شرایط بهره‌برداری مدار هماهنگ باشد.
به همین دلیل قبل از استفاده از A9F74216 باید سطح مقطع هادی و نحوه قرارگیری آن در مسیر بررسی شود. همچنین در مسیرهای طولانی، شرایط افت ولتاژ نیز می‌تواند در طراحی اهمیت داشته باشد.
بررسی ظرفیت جریاندهی کابل در کنار جریان نامی کلید، بخش مهمی از فرآیند انتخاب حفاظتی است.
VisiTrip و VisiSafe در ساختار iC60N
VisiTrip
سیستم VisiTrip برای تشخیص سریع وضعیت تریپ در نظر گرفته شده است و می‌تواند در شناسایی مدار دارای خطا و کاهش زمان عیب‌یابی تابلو کمک‌کننده باشد.
VisiSafe
VisiSafe یک قابلیت دیداری مرتبط با وضعیت حفاظت مدار است که برای افزایش اطمینان هنگام کار با تجهیزات حفاظتی طراحی شده است.
در محیط‌های صنعتی که چندین خروجی حفاظتی در کنار یکدیگر قرار دارند، قابلیت‌های دیداری تجهیز می‌توانند فرآیند شناسایی وضعیت مدار را ساده‌تر کنند.
هماهنگی A9F74216 در طراحی تابلو برق
در یک تابلو برق، کلید مینیاتوری به‌صورت مستقل از سایر تجهیزات انتخاب نمی‌شود. هماهنگی با کلیدهای بالادست، کابل، شینه‌ها و بار مصرفی می‌تواند روی عملکرد صحیح سیستم حفاظتی اثر بگذارد.
برای پروژه‌هایی که چندین مدار خروجی دارند، جانمایی صحیح تجهیزات و رعایت شرایط حرارتی اهمیت بیشتری پیدا می‌کند. در چنین شرایطی طراحی مناسب تابلو برق صنعتی باید از مرحله انتخاب تجهیزات تا سیم‌کشی نهایی در نظر گرفته شود.
جمع‌بندی مشخصات کلید دوپل ۱۶ آمپر
| پارت نامبر | A9F74216 |
|---|---|
| خانواده | Acti9 iC60N |
| نوع تجهیز | MCB |
| پیکربندی | 2P |
| جریان نامی | 16A |
| مشخصه قطع | Curve C |
| مکانیزم | Thermal-Magnetic |
| Icn | 6kA طبق IEC/EN 60898-1 |
| Icu | 10kA طبق IEC/EN 60947-2 |
| نصب | DIN Rail |
| قابلیت‌های دیداری | VisiTrip و VisiSafe |
پرسش‌های متداول درباره A9F74216
A9F74216 چند آمپر است؟
A9F74216 چند پل دارد؟
منحنی قطع کلید A9F74216 چیست؟
قدرت قطع A9F74216 چقدر است؟
آیا A9F74216 برای حفاظت اضافه‌بار استفاده می‌شود؟
آیا A9F74216 حفاظت نشتی جریان دارد؟
آیا Derating در انتخاب کلید ۱۶ آمپر اهمیت دارد؟
A9F74216 یک MCB دوپل ۱۶ آمپر از خانواده Acti9 iC60N با منحنی C است. انتخاب نهایی این تجهیز باید با توجه به جریان طراحی، هادی، شرایط حرارتی، ظرفیت قطع و ساختار حفاظتی مدار انجام شود.
