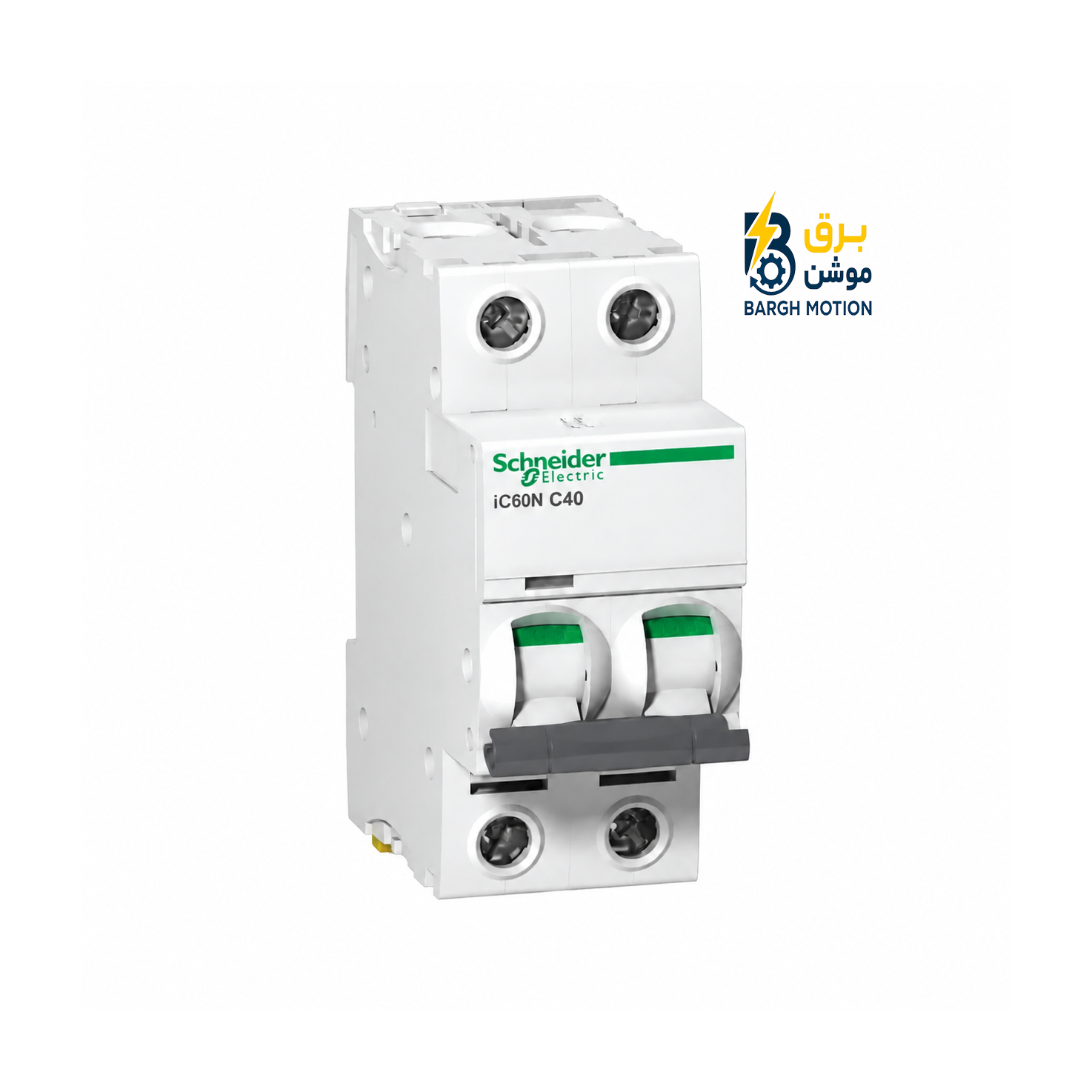

کلید مینیاتوری اشنایدر دوپل ۴۰ آمپر A9F74240؛ بررسی تخصصی Derating، دمای کاری و شرایط نصب
Schneider Electric Acti9 iC60N A9F74240 یک کلید مینیاتوری دوپل با جریان نامی 40A و مشخصه قطع Curve C است. این تجهیز برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده و از مکانیزم حرارتی ـ مغناطیسی استفاده می‌کند.
در این صفحه تمرکز اصلی روی موضوعاتی است که در انتخاب یک MCB ۴۰ آمپر معمولاً کمتر مورد توجه قرار می‌گیرند؛ از جمله تأثیر دمای محیط بر جریان قابل استفاده، نحوه اتصال سیم به ترمینال، جانمایی داخل تابلو، ظرفیت قطع و امکاناتی مانند VisiTrip و VisiSafe.
مشخصات کلیدی مدل A9F74240
| برند | Schneider Electric |
|---|---|
| خانواده محصول | Acti9 iC60N |
| پارت نامبر | A9F74240 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| تعداد پل | 2P |
| جریان نامی | 40A |
| منحنی قطع | Curve C |
| مکانیزم عملکرد | Thermal-Magnetic |
| فرکانس نامی | 50/60Hz |
| ولتاژ عایقی Ui | 500V AC |
| ولتاژ ضربه‌ای Uimp | 6kV |
| قدرت قطع Icn | 6kA طبق IEC/EN 60898-1 |
| قدرت قطع Icu | 10kA در شرایط مشخص‌شده توسط سازنده |
| کلاس محدودکنندگی | Class 3 |
| رده بهره‌برداری | Category A |
| نوع نصب | DIN Rail 35mm |
| عرض | 36mm |
| وزن | حدود 250g |
Derating چیست و چرا در کلید ۴۰ آمپر اهمیت دارد؟
جریان نامی درج‌شده روی MCB در شرایط مرجع تعریف می‌شود و شرایط حرارتی واقعی تابلو می‌تواند روی عملکرد بخش حرارتی کلید تأثیر بگذارد. Schneider برای iC60N دمای مرجع تریپ حرارتی را 50°C اعلام کرده و برای محاسبه کاهش جریان مجاز در دماهای مختلف به جدول فنی Derating ارجاع می‌دهد.
بنابراین در یک تابلو با دمای بالا نباید صرفاً با دیدن عدد 40A فرض کرد که کلید در هر شرایط حرارتی دقیقاً با همان ظرفیت نامی مورد استفاده قرار می‌گیرد.
این موضوع در تابلوهای فشرده، محیط‌های صنعتی گرم و محل‌هایی که چند تجهیز حفاظتی در کنار یکدیگر نصب شده‌اند اهمیت بیشتری دارد.
نمودار Derating جریان ۴۰ آمپر در دماهای مختلف
همان‌طور که روند نمودار نشان می‌دهد، با افزایش دمای محیط، جریان قابل استفاده برای عملکرد حرارتی تغییر می‌کند. این مسئله به‌خصوص در محفظه‌های بسته یا تابلوهایی که دفع حرارت مناسبی ندارند باید در محاسبات لحاظ شود. داده‌های فنی Schneider برای iC60N به دمای مرجع 50°C و جدول Derating مربوطه اشاره می‌کنند.
گشتاور ترمینال در مدل‌های ۳۲ تا ۶۳ آمپر
یکی از نکات کاربردی در نصب A9F74240، توجه به اتصال صحیح هادی‌ها به ترمینال است. در مستندات فنی iC60N، برای رنج‌های 32 تا 63 آمپر گشتاور سفت‌کردن ترمینال 3.5 N·m اعلام شده است.
اتصال بیش از حد شل می‌تواند باعث افزایش مقاومت اتصال و ایجاد حرارت موضعی شود و بستن بیش از حد نیز می‌تواند به اتصال مکانیکی آسیب وارد کند. بنابراین اجرای گشتاور توصیه‌شده سازنده بخشی از نصب صحیح تجهیز است.
در کنار انتخاب صحیح کلید اتوماتیک کیفیت اجرای ترمینال‌ها نیز باید در نظر گرفته شود.
رابطه Curve C با جریان مغناطیسی A9F74240
در مشخصات فنی iC60N، برای منحنی C آستانه عملکرد مغناطیسی 8×In با تلرانس ±20% اعلام شده است.
برای جریان نامی ۴۰ آمپر، مقدار مرکزی این رابطه به صورت زیر است:
با در نظر گرفتن تلرانس اعلام‌شده، محدوده تقریبی متناظر با این رابطه خواهد بود:
این محاسبه برای درک رفتار ناحیه مغناطیسی است و نباید آن را با زمان قطع واقعی در همه شرایط یا با جریان نامی ۴۰ آمپر یکی دانست.
VisiTrip و VisiSafe؛ دو قابلیت متفاوت روی iC60N
VisiTrip
Schneider برای iC60N سیستم VisiTrip را جهت تشخیص سریع‌تر مدار یا خروجی معیوب معرفی می‌کند. این ویژگی در زمان عیب‌یابی تابلو می‌تواند تشخیص وضعیت کلید را ساده‌تر کند.
VisiSafe
VisiSafe برای نمایش وضعیت ایمن مدار هنگام کارهای مربوط به حفاظت و تعمیرات در نظر گرفته شده است و یکی از امکانات شاخص خانواده Acti9 iC60N محسوب می‌شود.
این دو قابلیت را نباید با عملکرد اصلی حفاظت حرارتی ـ مغناطیسی اشتباه گرفت؛ VisiTrip و VisiSafe امکانات مربوط به تشخیص و وضعیت مدار هستند، در حالی که حفاظت اضافه‌بار و اتصال کوتاه توسط مکانیزم حفاظتی MCB انجام می‌شود.
در پروژه‌های حفاظت اضافه بار شناخت این تفاوت برای انتخاب تجهیز مناسب اهمیت دارد.
A9F74240 و ظرفیت اتصال کوتاه
قدرت قطع کلید با جریان کاری بار متفاوت است. A9F74240 با جریان نامی ۴۰ آمپر نباید صرفاً بر اساس جریان مصرف‌کننده انتخاب شود؛ سطح اتصال کوتاه احتمالی محل نصب نیز باید با ظرفیت قطع کلید هماهنگ باشد.
برای این مدل، Schneider مقدار Icn برابر 6kA را طبق IEC/EN 60898-1 اعلام می‌کند و مقدار Icu برابر 10kA نیز طبق IEC/EN 60947-2 در مشخصات محصول درج شده است.
همچنین دیتاشیت iC60N برای حالت خاص یک پل در سیستم IT با نول ایزوله 380 تا 415 ولت، برای رنج 40 آمپر مقدار 4kA را به‌عنوان ظرفیت قطع در شرایط مشخص‌شده ذکر می‌کند؛ بنابراین همیشه باید استاندارد، ولتاژ و آرایش شبکه همراه با عدد ظرفیت قطع خوانده شود.
برای بررسی اصول حفاظت اتصال کوتاه باید مشخصات شبکه و جریان خطای احتمالی نیز در نظر گرفته شود.
ابعاد و جانمایی دوپل ۴۰ آمپر در تابلو
مدل دوپل iC60N دارای عرض حدود 36 میلی‌متر است؛ بنابراین فضای اشغال‌شده روی ریل با مدل تک‌پل متفاوت خواهد بود. مستندات Schneider عرض مدل 2P را 36 میلی‌متر و وزن آن را حدود 250 گرم ذکر می‌کنند.
در زمان چیدمان تابلو توزیع برق علاوه بر عرض کلید، مسیر عبور سیم‌ها، دسترسی به ترمینال و فضای تجهیزات جانبی نیز باید در نظر گرفته شود.
ویژگی‌های فنی مهم برای بررسی A9F74240
- جریان نامی 40A و پیکربندی دوپل.
- منحنی C با عملکرد مغناطیسی 8×In ±20%.
- قدرت قطع 6kA طبق IEC/EN 60898-1.
- ولتاژ عایقی نامی 500V AC.
- ولتاژ ضربه‌ای قابل تحمل 6kV.
- کلاس محدودکنندگی 3 طبق IEC/EN 60898-1.
- قابلیت نصب روی ریل DIN 35mm.
- درجه حفاظت IP20 برای خود تجهیز و IP40 در محفظه ماژولار.
- دمای کاری اعلام‌شده از -35°C تا +70°C.
- عمر الکتریکی تا 10,000 سیکل و عمر مکانیکی تا 20,000 سیکل.
چه عواملی می‌توانند باعث گرم‌شدن غیرعادی یک کلید ۴۰ آمپر شوند؟
گرم‌شدن MCB همیشه به معنی خرابی خود کلید نیست. جریان بالای بار، دمای زیاد داخل تابلو، اتصال نامناسب ترمینال، انتخاب نادرست سطح مقطع هادی یا تراکم بیش از حد تجهیزات می‌تواند شرایط حرارتی مدار را تغییر دهد.
در صورت مشاهده افزایش دمای غیرعادی، باید جریان واقعی هر مسیر، وضعیت اتصال سیم‌ها، شرایط تهویه و چیدمان تجهیزات بررسی شود. تعویض کلید با آمپراژ بالاتر بدون بررسی علت اصلی، راهکار فنی محسوب نمی‌شود.
برای انتخاب سایر تجهیزات حفاظتی تابلو نیز باید جریان بار، نوع شبکه و سطح اتصال کوتاه بررسی شود.
تفاوت مشخصات درج‌شده روی محصول با شرایط واقعی بهره‌برداری
اطلاعاتی مانند 40A، Curve C، 2P و 6kA مشخصات اصلی تجهیز هستند، اما عملکرد نهایی MCB در یک تابلو به شرایط مدار نیز وابسته است. دما، نحوه سیم‌کشی، بار متصل و سطح خطای احتمالی باید در طراحی همراه با مشخصات محصول بررسی شوند.
به همین دلیل استفاده از دیتاشیت سازنده در کنار محاسبات مدار اهمیت دارد و نباید انتخاب کلید فقط بر اساس یک پارامتر انجام شود.
سوالات متداول کلید مینیاتوری دوپل ۴۰ آمپر A9F74240
A9F74240 چند پل است؟
جریان نامی A9F74240 چقدر است؟
منحنی C در A9F74240 چه مفهومی دارد؟
آیا دمای تابلو روی کلید ۴۰ آمپر اثر دارد؟
گشتاور ترمینال A9F74240 چقدر است؟
قدرت قطع A9F74240 چقدر است؟
عرض کلید دوپل ۴۰ آمپر چقدر است؟
A9F74240 یک MCB دوپل ۴۰ آمپر از خانواده Schneider Electric Acti9 iC60N با منحنی C است. در انتخاب و نصب این تجهیز، جریان طراحی، دمای محیط، شرایط حرارتی تابلو، ظرفیت هادی و سطح اتصال کوتاه باید هم‌زمان بررسی شوند.
