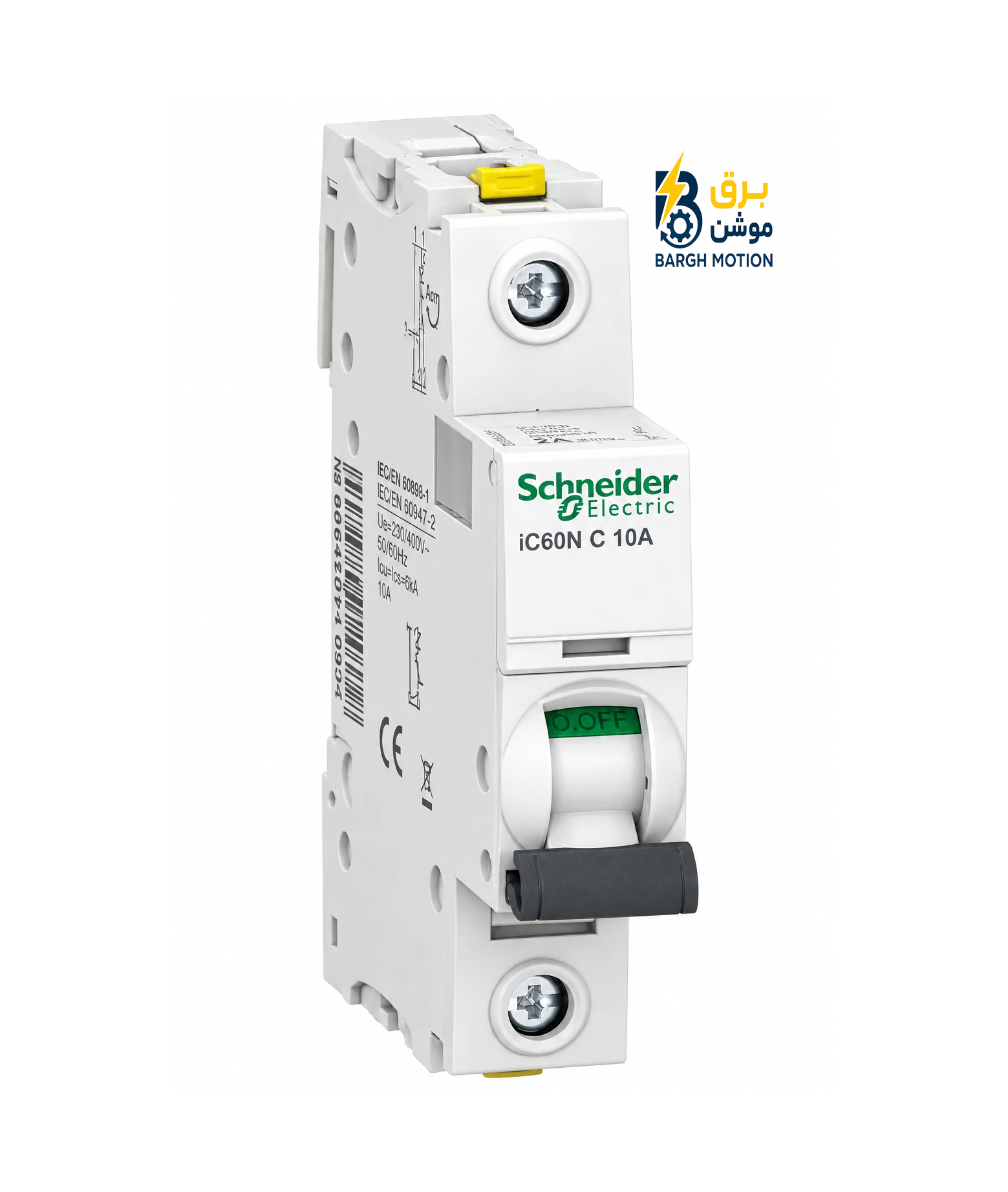

کلید مینیاتوری اشنایدر ۱۰ آمپر iC60N؛ حفاظت مطمئن برای مدارهای کم‌جریان
در انتخاب تجهیزات حفاظتی تابلو برق، تنها عدد جریان روی کلید تعیین‌کننده نیست. نوع منحنی قطع، قدرت قطع، تعداد پل و هماهنگی کلید با کابل و مصرف‌کننده، همگی باید در کنار یکدیگر بررسی شوند.
این مدل از خانواده Acti9 iC60N شرکت اشنایدر با جریان نامی ۱۰ آمپر و منحنی C، برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.
ساختار MCB در این محصول باعث شده حفاظت حرارتی و مغناطیسی در یک تجهیز جمع شود و فضای کمی از تابلو را اشغال کند.
نگاهی به رفرنس A9F74110
برای شناسایی دقیق این مدل، پارت نامبر A9F74110 اهمیت زیادی دارد. هنگام خرید تجهیزات مشابه، استفاده از رفرنس کامل کمک می‌کند مشخصات مدل موردنظر با مدل‌های نزدیک از نظر آمپراژ یا تعداد پل اشتباه نشود.
این محصول با آرایش تک‌پل عرض یک ماژول روی ریل DIN را اشغال می‌کند و برای تابلوهایی که مدیریت فضای داخلی اهمیت دارد، ساختار جمع‌وجوری ارائه می‌دهد.
مشخصات فنی کلید ۱۰ آمپر
| پارامتر | مشخصات |
|---|---|
| سازنده | Schneider Electric |
| خانواده محصول | Acti9 iC60N |
| نوع تجهیز | Miniature Circuit Breaker (MCB) |
| پارت نامبر | A9F74110 |
| تعداد پل | 1P |
| جریان نامی | 10A |
| منحنی عملکرد | Curve C |
| ولتاژ عایقی نامی (Ui) | 500V AC |
| ولتاژ عملیاتی نامی (Ue) | 230/400V AC |
| قدرت قطع | 6kA |
| فرکانس نامی | 50/60Hz |
| استاندارد | IEC/EN 60898-1 |
| مکانیزم قطع | ترمومغناطیسی |
| روش نصب | ریل DIN |
| عرض تجهیز | 1 ماژول، 18mm |
| نوع ترمینال | ترمینال پیچی |
| درجه حفاظت | IP20 |
| کاربرد اصلی | حفاظت در برابر اضافه‌بار و اتصال کوتاه |
منحنی C چه نقشی در عملکرد کلید دارد؟
عبارت C در مشخصات این محصول نشان‌دهنده منحنی عملکرد آن است. این ویژگی با جریان نامی ۱۰ آمپر تفاوت دارد و رفتار کلید را در برابر افزایش ناگهانی جریان مشخص می‌کند.
در مدارهایی که بعضی مصرف‌کننده‌ها هنگام راه‌اندازی جریان لحظه‌ای بیشتری می‌کشند، انتخاب منحنی مناسب اهمیت پیدا می‌کند. به همین دلیل نباید تنها بر اساس عدد ۱۰ آمپر درباره مناسب بودن کلید برای یک بار مشخص تصمیم گرفت.
برای انتخاب صحیح، جریان کاری مصرف‌کننده، جریان راه‌اندازی، مشخصات کابل و شرایط اتصال کوتاه محل نصب باید در کنار منحنی قطع بررسی شوند.
۱۰ آمپر برای چه نوع مدارهایی مناسب است؟
این مدل می‌تواند در مدارهایی که جریان طراحی آن‌ها در محدوده مناسب قرار دارد، مورد استفاده قرار گیرد. کاربرد دقیق به نوع بار و طراحی سیستم بستگی دارد.
- مدارهای روشنایی با جریان متناسب
- مدارهای پریز و مصرف‌کننده‌های عمومی
- بخش‌هایی از تابلوهای برق ساختمانی
- مدارهای فرمان و کنترل
- مدارهای توزیع با جریان پایین
- برخی بارهای عمومی دارای جریان راه‌اندازی، با بررسی شرایط مدار
مزیت استفاده از ساختار تک‌پل در تابلو
در تابلوهایی که برای هر مدار یک حفاظت مستقل در نظر گرفته می‌شود، استفاده از کلید تک‌پل می‌تواند فضای مصرفی را کاهش دهد. عرض ۱۸ میلی‌متری این مدل نیز امکان جانمایی چندین تجهیز را در یک ردیف استاندارد ریل DIN فراهم می‌کند.
البته تک‌پل بودن به این معنی نیست که این کلید برای تمام مدارهای تک‌فاز مناسب است؛ نحوه قطع هادی‌ها و ساختار سیستم باید مطابق طراحی و الزامات حفاظتی پروژه انتخاب شود.
چرا قدرت قطع در انتخاب MCB مهم است؟
قدرت قطع یکی از مشخصات مهم هنگام انتخاب کلید حفاظتی است. برای این مدل مقدار 6kA طبق استاندارد IEC/EN 60898-1 اعلام شده است.
این عدد باید با جریان اتصال کوتاه احتمالی در نقطه نصب مقایسه شود. انتخاب کلید با قدرت قطع نامتناسب با شرایط شبکه می‌تواند باعث شود تجهیز انتخاب‌شده برای سطح خطای مورد انتظار مناسب نباشد.
ترمومغناطیسی بودن کلید یعنی چه؟
ساختار ترمومغناطیسی به این معناست که کلید برای دو نوع وضعیت حفاظتی از دو عملکرد مکمل استفاده می‌کند.
بخش حرارتی در برابر اضافه‌بارهای ادامه‌دار واکنش نشان می‌دهد، در حالی که بخش مغناطیسی برای جریان‌های بسیار بالا و شرایطی مانند اتصال کوتاه با سرعت بیشتری وارد عمل می‌شود.
به همین دلیل MCB در یک مدار، هم برای حفاظت در برابر اضافه‌بار و هم برای قطع جریان‌های خطای شدید مورد استفاده قرار می‌گیرد.
قبل از خرید این کلید چه مواردی را بررسی کنیم؟
اگر قصد خرید این مدل را دارید، بهتر است اطلاعات درج‌شده روی محصول یا بسته‌بندی را با مشخصات موردنیاز تابلو تطبیق دهید.
- پارت نامبر: A9F74110
- جریان نامی: 10A
- منحنی عملکرد: C
- تعداد پل: 1P
- قدرت قطع: 6kA
- عرض تجهیز: 18mm
همچنین جریان مصرفی واقعی مدار و ظرفیت کابل را بررسی کنید تا رنج کلید صرفاً بر اساس توان نوشته‌شده روی یک مصرف‌کننده انتخاب نشود.
سوالات فنی درباره کلید ۱۰ آمپر
پارت نامبر مدل ۱۰ آمپر چیست؟
رفرنس مورد بررسی در این صفحه A9F74110 است. برای جلوگیری از اشتباه هنگام خرید، بهتر است کد کامل محصول با اطلاعات روی کالا تطبیق داده شود.
آیا این مدل ۱۰ آمپر و تک‌پل است؟
بله، این رفرنس با جریان نامی ۱۰ آمپر و آرایش 1P معرفی می‌شود.
منظور از C10 چیست؟
عدد ۱۰ نشان‌دهنده جریان نامی و حرف C مشخص‌کننده منحنی عملکرد کلید است؛ بنابراین C10 صرفاً به معنی «کلیدی که دقیقاً در ۱۰ آمپر قطع می‌کند» نیست.
قدرت قطع 6kA چه کاربردی دارد؟
این مقدار ظرفیت کلید را در شرایط آزمون مربوط به قطع جریان اتصال کوتاه طبق استاندارد مشخص می‌کند و باید با سطح اتصال کوتاه احتمالی محل نصب هماهنگ باشد.
آیا می‌توان این کلید را برای موتور استفاده کرد؟
مناسب بودن آن برای یک موتور مشخص تنها از روی جریان ۱۰ آمپر قابل تعیین نیست. جریان راه‌اندازی موتور، جریان نامی، کابل و سایر تجهیزات حفاظتی باید بررسی شوند.
آیا عرض این کلید برای تابلو استاندارد است؟
این مدل با عرض یک ماژول، معادل ۱۸ میلی‌متر، برای نصب روی ریل DIN طراحی شده است.
نکته مهم در انتخاب رنج ۱۰ آمپر
رنج بالاتر همیشه به معنی انتخاب بهتر نیست. وظیفه کلید حفاظتی این است که با مشخصات مدار هماهنگ باشد؛ بنابراین افزایش آمپراژ بدون بررسی سیم‌کشی و بار می‌تواند باعث کاهش سطح حفاظت مدار شود.
در پروژه‌های صنعتی و ساختمانی، انتخاب نهایی باید بر اساس جریان طراحی، سطح مقطع هادی، شرایط نصب، نوع بار و سطح اتصال کوتاه انجام شود.
جمع‌بندی برق‌موشن
کلید ۱۰ آمپر iC60N برای مدارهایی طراحی شده است که به حفاظت مجزا در برابر اضافه‌بار و اتصال کوتاه نیاز دارند و مشخصات آن با یک ساختار فشرده برای نصب در تابلو ارائه شده است.
در زمان خرید، تطبیق هم‌زمان جریان ۱۰ آمپر، منحنی C، تعداد پل، قدرت قطع و پارت نامبر A9F74110 مهم‌تر از انتخاب صرفاً بر اساس ظاهر یا آمپراژ کلید است.
