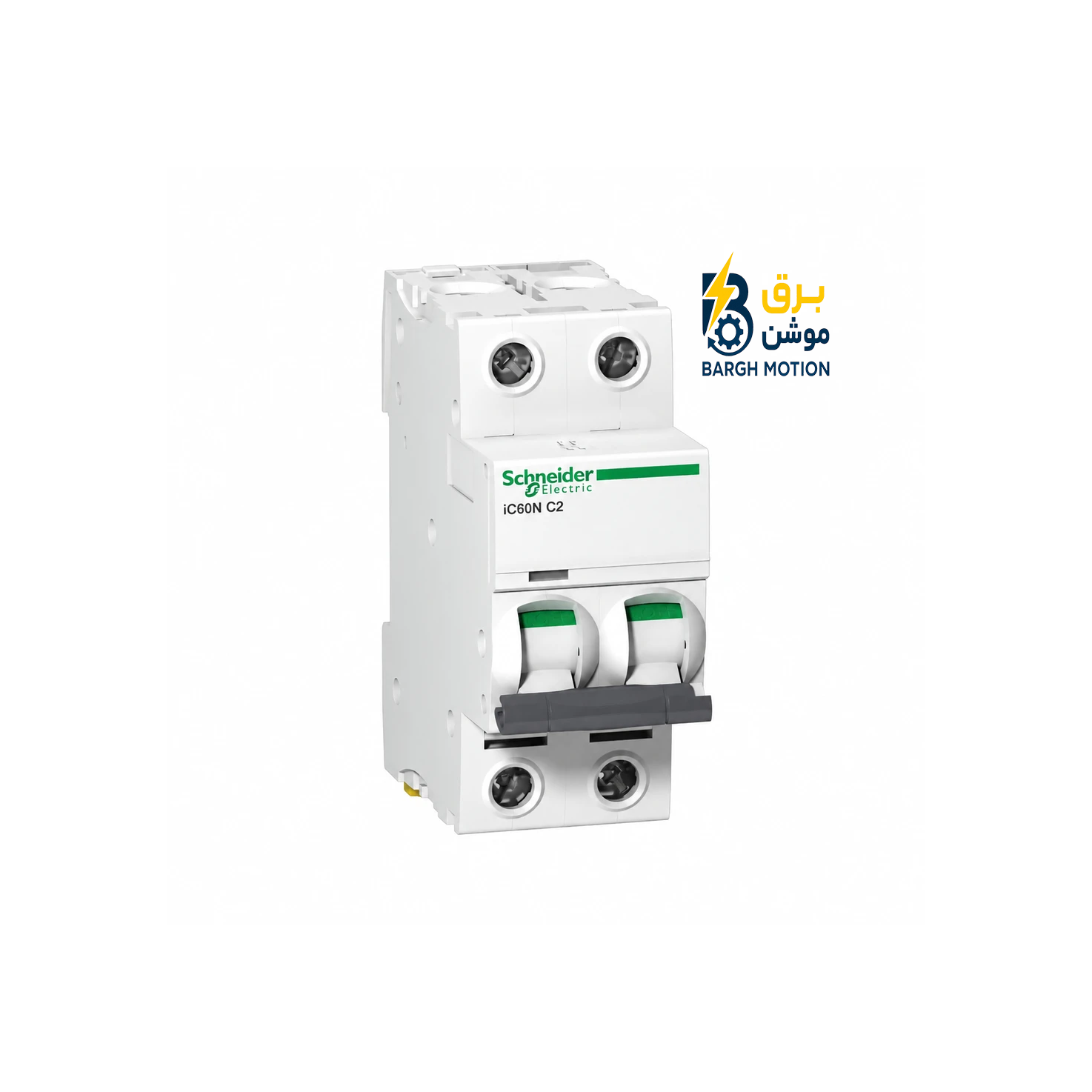

کلید مینیاتوری اشنایدر ۲ آمپر دوپل A9F74202؛ بررسی فنی و مشخصات Curve C
Schneider Electric Acti9 iC60N A9F74202 یک کلید مینیاتوری دوپل با جریان نامی ۲ آمپر و منحنی قطع C است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و جریان‌های ناشی از اتصال کوتاه طراحی شده است.
در این رنج، پایین بودن جریان نامی به معنی ساده بودن فرآیند انتخاب نیست. سطح مقطع هادی، نوع مصرف‌کننده، جریان کاری مدار و شرایط نصب باید هم‌زمان با مشخصات کلید بررسی شوند. ساختار دوپل نیز امکان قطع هم‌زمان دو پل حفاظتی مدار را فراهم می‌کند.
مشخصات فنی کلید A9F74202
| برند | Schneider Electric |
|---|---|
| سری محصول | Acti9 iC60N |
| پارت نامبر | A9F74202 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| تعداد پل | 2P |
| تعداد پل حفاظتی | 2 |
| جریان نامی In | 2A |
| منحنی تریپ | Curve C |
| تکنولوژی تریپ | Thermal-Magnetic |
| نوع شبکه | AC/DC |
| فرکانس نامی | 50/60Hz |
| ولتاژ عایقی نامی Ui | 500V AC |
| ولتاژ ضربه‌ای Uimp | 6kV |
| قدرت قطع طبق IEC/EN 60898-1 | 6kA |
| قدرت قطع طبق IEC/EN 60947-2 | 50kA |
| کلاس محدودکنندگی | Class 3 |
| رده بهره‌برداری | Category A |
| قابلیت ایزولاسیون | دارد |
| روش نصب | کلیپ‌شونده روی ریل DIN 35mm |
| عرض تجهیز | 36mm |
| تعداد گام 9 میلی‌متری | 4 Pitch |
| ابعاد | 36 × 85 × 78.5mm |
| وزن | حدود 0.25kg |
جریان نامی ۲ آمپر در یک MCB چه کاربردی دارد؟
جریان نامی 2A نشان‌دهنده سطح جریان کاری نامی کلید است. این مقدار معمولاً در مدارهایی مطرح می‌شود که بار الکتریکی مصرف نسبتاً محدودی دارد و حفاظت دقیق‌تر یک شاخه مدار اهمیت پیدا می‌کند.
با این حال، انتخاب کلید نباید تنها بر اساس جریان مصرف‌کننده انجام شود. مقدار جریان طراحی، مشخصات سیم و کابل، طول مسیر، دمای محیط و نحوه نصب همگی می‌توانند روی انتخاب نهایی اثرگذار باشند.
در یک کلید مینیاتوری دوپل، علاوه بر مقدار جریان، تعداد پل‌های حفاظتی نیز باید با ساختار مدار هماهنگ باشد.
تحلیل منحنی C در A9F74202
A9F74202 از منحنی C استفاده می‌کند. یکی از مشخصات فنی این منحنی، محدوده عملکرد بخش مغناطیسی کلید است که در این مدل بر مبنای 8×In با تلرانس ±20% اعلام شده است.
با توجه به جریان نامی ۲ آمپر، مقدار اسمی آستانه مغناطیسی به شکل زیر به دست می‌آید:
با در نظر گرفتن تلرانس اعلام‌شده، محدوده تقریبی این آستانه برابر خواهد بود با:
این محاسبه مربوط به ناحیه عملکرد مغناطیسی است و نباید با جریان نامی ۲ آمپر یا رفتار بخش حرارتی کلید یکسان در نظر گرفته شود.
مکانیزم حرارتی ـ مغناطیسی در کلید دوپل ۲ آمپر
حفاظت حرارتی
در زمان بروز اضافه‌بار، عبور جریان بالاتر از سطح مجاز باعث افزایش دمای بخش حرارتی می‌شود. ادامه این وضعیت باعث عملکرد مکانیزم قطع و جدا شدن مدار خواهد شد.
حفاظت مغناطیسی
در جریان‌های بسیار بالاتر، مانند شرایط اتصال کوتاه، بخش مغناطیسی برای ایجاد قطع سریع مدار وارد عمل می‌شود. منحنی C محدوده عملکرد این بخش را تعیین می‌کند.
قدرت قطع A9F74202 و تفاوت آن با جریان نامی
جریان نامی ۲ آمپر با ظرفیت تحمل جریان اتصال کوتاه یکسان نیست. Icn برابر 6kA طبق IEC/EN 60898-1 و مقدار اعلام‌شده طبق IEC/EN 60947-2 برای این رفرنس تا 50kA است؛ بنابراین این دو پارامتر باید بر اساس استاندارد مربوطه و شرایط شبکه تفسیر شوند.
در طراحی یک مدار، بررسی اتصال کوتاه احتمالی محل نصب اهمیت زیادی دارد، زیرا قدرت قطع MCB باید با سطح خطای احتمالی در نقطه نصب هماهنگ باشد.
دوپل بودن A9F74202 چه تفاوتی ایجاد می‌کند؟
در ساختار 2P، دو پل حفاظتی در یک تجهیز قرار گرفته‌اند. این ویژگی باعث می‌شود کلید برای مدارهایی که نیاز به قطع هم‌زمان دو مسیر دارند، از نظر ساختاری با نمونه تک‌پل متفاوت باشد.
عرض تجهیز نیز به همین دلیل افزایش یافته و A9F74202 چهار گام ۹ میلی‌متری را اشغال می‌کند؛ بنابراین در زمان جانمایی داخل تابلو باید فضای تقریباً 36 میلی‌متر برای بدنه کلید در نظر گرفته شود.
اگر این تجهیز در یک تابلو برق صنعتی استفاده شود، فضای نصب، آرایش شینه‌ها و دسترسی برای سیم‌کشی باید پیش از مونتاژ بررسی شود.
هماهنگی کلید ۲ آمپر با هادی مدار
انتخاب A9F74202 باید با توجه به ظرفیت جریان‌دهی هادی انجام شود. در یک مدار کم‌جریان، استفاده از کلید ۲ آمپر زمانی منطقی است که جریان طراحی و شرایط بهره‌برداری با این سطح حفاظت هماهنگ باشند.
جنس هادی، سطح مقطع، روش عبور کابل، دمای محیط و تجمع سیم‌ها می‌توانند بر ظرفیت واقعی انتقال جریان اثر بگذارند. بنابراین انتخاب کابل و MCB باید به‌صورت یک مجموعه بررسی شود.
در صورت نصب چند تجهیز کنار یکدیگر، شرایط حرارتی تابلو نیز اهمیت پیدا می‌کند. افزایش دما می‌تواند بر عملکرد تجهیزات حفاظتی و ظرفیت بارگذاری آن‌ها اثرگذار باشد.
برای طراحی صحیح، اضافه‌بار باید از ابتدا در محاسبات مدار لحاظ شود و انتخاب MCB نباید صرفاً بر اساس جریان لحظه‌ای مصرف‌کننده صورت گیرد.
کاربردهای متداول کلید مینیاتوری دوپل ۲ آمپر
رنج ۲ آمپر بیشتر در مدارهایی مطرح می‌شود که جریان طراحی پایینی دارند و هدف، ایجاد یک سطح حفاظت مشخص برای یک شاخه الکتریکی است. نوع بار و شرایط مدار تعیین می‌کند که این رنج در چه کاربردی مناسب باشد.
در مدارهای روشنایی یا مدارهای کنترلی، جریان واقعی مصرف‌کننده باید قبل از انتخاب بررسی شود. استفاده از MCB با آمپراژ بالاتر یا پایین‌تر بدون محاسبه مدار می‌تواند باعث عملکرد نامناسب حفاظت شود.
برای تجهیزات حساس، بهتر است جریان راه‌اندازی، نوع بار و مشخصات منبع تغذیه نیز بررسی شود تا انتخاب کلید با رفتار واقعی مدار مطابقت داشته باشد.
ابعاد و شرایط نصب A9F74202
| عرض | 36mm |
|---|---|
| ارتفاع | 85mm |
| عمق | 78.5mm |
| عرض معادل | 4 گام 9 میلی‌متری |
| وزن | حدود 0.25kg |
| روش نصب | DIN Rail – 35mm |
| درجه حفاظت | IP20 / IP40 داخل محفظه |
نکات فنی انتخاب کلید دوپل ۲ آمپر
- جریان طراحی مدار را پیش از انتخاب A9F74202 مشخص کنید.
- ظرفیت جریان‌دهی هادی را با جریان نامی کلید هماهنگ کنید.
- منحنی C را با رفتار بار و جریان راه‌اندازی مقایسه کنید.
- سطح اتصال کوتاه احتمالی محل نصب را با ظرفیت قطع MCB تطبیق دهید.
- فضای چهار گام ۹ میلی‌متری برای نصب کلید دوپل در نظر گرفته شود.
- شرایط دمایی تابلو و Derating در چیدمان چند تجهیز بررسی شود.
- در صورت نیاز به حفاظت نشتی، از تجهیز حفاظتی مناسب دیگری استفاده شود؛ MCB به‌تنهایی جایگزین RCD یا RCBO نیست.
سوالات متداول کلید مینیاتوری اشنایدر ۲ آمپر دوپل
A9F74202 چه نوع کلیدی است؟
آستانه مغناطیسی A9F74202 چقدر است؟
قدرت قطع کلید A9F74202 چقدر است؟
آیا A9F74202 برای مدارهای روشنایی مناسب است؟
آیا A9F74202 حفاظت نشتی جریان دارد؟
عرض کلید دوپل ۲ آمپر چقدر است؟
انتخاب A9F74202 باید بر پایه جریان طراحی، ظرفیت هادی، نوع بار، منحنی تریپ و سطح اتصال کوتاه مدار انجام شود.
