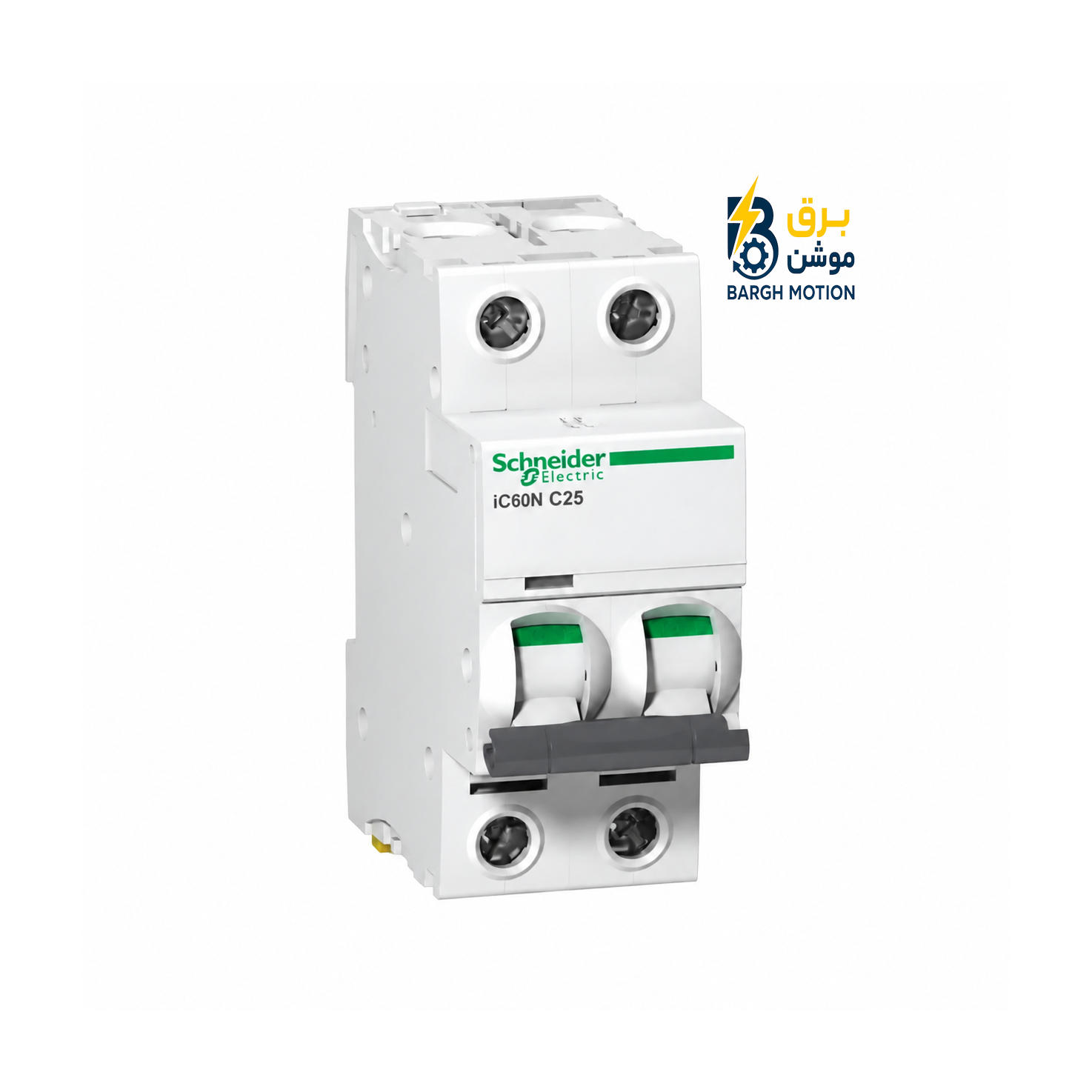

کلید مینیاتوری اشنایدر دوپل ۲۵ آمپر A9F74225؛ بررسی مشخصات، علائم و ساختار حفاظتی
Schneider Electric Acti9 iC60N A9F74225 یک کلید مینیاتوری دوپل با جریان نامی 25A و منحنی عملکرد C است. این مدل از مکانیزم حرارتی ـ مغناطیسی برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌کند.
در این صفحه علاوه بر مشخصات اصلی محصول، معنی علائم فنی درج‌شده روی کلید، مفهوم 2P و C25، تفاوت جریان نامی با قدرت قطع و نقش نشانگرهای وضعیت بررسی می‌شود تا شناسایی و انتخاب A9F74225 دقیق‌تر انجام شود.
چطور A9F74225 را از روی نوشته‌های روی بدنه تشخیص دهیم؟
روی بدنه یک کلید مینیاتوری، هر عدد یا حرف برای معرفی بخشی از مشخصات الکتریکی یا عملکردی تجهیز استفاده می‌شود. در مدل A9F74225 چند عبارت مهم وجود دارد که در کنار هم امکان شناسایی مدل را فراهم می‌کنند.
بنابراین ترکیب اطلاعاتی مانند 25A + C + 2P را می‌توان به عنوان بخشی از مشخصات شناسایی این تجهیز در نظر گرفت. شناسه دقیق محصول نیز با کد A9F74225 مشخص می‌شود.
در زمان انتخاب کلید مینیاتوری دوپل نباید فقط به شکل ظاهری اکتفا کرد و بهتر است پارت نامبر و مشخصات درج‌شده روی تجهیز نیز بررسی شود.
معنی C25 روی کلید مینیاتوری چیست؟
عبارت C25 را می‌توان از دو بخش تشکیل‌شده در نظر گرفت. حرف C به منحنی تریپ و عدد 25 به جریان نامی تجهیز اشاره دارد.
در نتیجه C25 به این معنی نیست که کلید در هر شرایطی دقیقاً در ۲۵ آمپر مدار را قطع می‌کند. مقدار 25A جریان نامی است و عملکرد کلید تابع شرایط زمانی و مقدار جریان عبوری نیز خواهد بود.
برای بررسی منحنی قطع MCB باید مشخصات تریپ حرارتی و مغناطیسی را از اطلاعات فنی سازنده مطالعه کرد.
ساختار 2P در A9F74225 چه کاربردی دارد؟
علامت 2P نشان‌دهنده ساختار دوپل کلید است. در این مدل دو پل حفاظتی در ساختار تجهیز وجود دارد و هر دو پل در معماری حفاظتی کلید نقش دارند.
دوپل بودن به معنی ۵۰ آمپر شدن کلید نیست. جریان نامی A9F74225 همچنان 25A است. عدد آمپراژ به ظرفیت نامی مدار مربوط می‌شود و تعداد پل‌ها مشخصه دیگری از ساختمان کلید است.
در پروژه‌های تابلو توزیع برق انتخاب تعداد پل باید بر اساس ساختار واقعی مدار و الزامات حفاظتی انجام شود.
جریان نامی ۲۵ آمپر چه چیزی را مشخص می‌کند؟
عدد 25A روی A9F74225 نشان‌دهنده جریان نامی کلید است. این مقدار یکی از پارامترهای اصلی برای هماهنگ کردن MCB با جریان طراحی مدار محسوب می‌شود.
با این حال جریان نامی نباید جدا از سیم، بار، روش نصب، دمای محیط و شرایط کاری بررسی شود. کلید باید به گونه‌ای انتخاب شود که حفاظت مدار با ظرفیت واقعی هادی هماهنگ باشد.
به همین دلیل هنگام انتخاب حفاظت مدار صرفاً بزرگ‌تر بودن جریان نامی یک کلید به معنی انتخاب مناسب‌تر نیست.
تفاوت In، Icn و Icu در A9F74225
سه عبارت In، Icn و Icu ممکن است روی اسناد فنی MCB دیده شوند، اما معنی یکسانی ندارند.
در A9F74225 مقدار جریان نامی برابر 25A است. ظرفیت قطع نیز باید همراه با استاندارد و ولتاژ مربوط به آن خوانده شود؛ زیرا یک عدد ظرفیت قطع بدون توجه به شرایط آزمون، اطلاعات کاملی ارائه نمی‌دهد.
در انتخاب قدرت قطع کلید باید جریان اتصال کوتاه احتمالی محل نصب با مشخصات MCB مقایسه شود.
منحنی C در کلید ۲۵ آمپر اشنایدر
A9F74225 دارای منحنی C است. منحنی تریپ مشخص می‌کند کلید در برابر جریان‌های گذرا و شدید چگونه رفتار کند و بخش مغناطیسی آن در چه محدوده‌ای وارد عملکرد سریع شود.
در اطلاعات فنی این خانواده، عملکرد مغناطیسی منحنی C حدود 8 × In با تلرانس اعلام‌شده توسط سازنده در نظر گرفته می‌شود.
این عدد یک محاسبه اسمی برای درک محدوده عملکرد است و نباید آن را با جریان نامی 25A یکی دانست. رفتار واقعی کلید باید بر اساس مشخصات استاندارد و منحنی‌های زمانی ـ جریانی سازنده تفسیر شود.
مکانیزم Thermal-Magnetic چگونه کار می‌کند؟
بخش حرارتی
در اضافه‌بار، افزایش جریان برای مدت مشخص باعث گرم‌شدن عنصر حرارتی می‌شود. اگر شرایط اضافه‌بار ادامه پیدا کند، مکانیزم قطع فعال خواهد شد.
بخش مغناطیسی
در جریان‌های بسیار شدید مانند اتصال کوتاه، بخش مغناطیسی برای ایجاد عملکرد سریع‌تر حفاظتی وارد مدار می‌شود.
این ساختار باعث می‌شود MCB برای دو نوع وضعیت اصلی یعنی اضافه‌بار و اتصال کوتاه، سازوکار حفاظتی متفاوتی داشته باشد.
VisiTrip؛ تشخیص سریع‌تر وضعیت تریپ
یکی از قابلیت‌های خانواده Acti9 iC60N، سیستم VisiTrip است. این قابلیت برای کمک به شناسایی کلیدی که در اثر خطا تریپ کرده است طراحی شده و در تابلوهایی با تعداد مدار زیاد می‌تواند فرآیند عیب‌یابی را ساده‌تر کند.
نکته مهم درباره VisiTrip
VisiTrip وظیفه ایجاد حفاظت اصلی را بر عهده ندارد. حفاظت مدار توسط مکانیزم حرارتی ـ مغناطیسی انجام می‌شود و VisiTrip بیشتر برای نمایش و تشخیص وضعیت تریپ کاربرد دارد.
VisiSafe و مفهوم ایمنی هنگام قطع مدار
در کنار VisiTrip، فناوری VisiSafe نیز در این خانواده مطرح است. این قابلیت به وضعیت کنتاکت‌ها و اطمینان از شرایط قطع مدار مربوط می‌شود.
در نتیجه نباید VisiTrip و VisiSafe را دو نام برای یک عملکرد مشابه در نظر گرفت. هرکدام در طراحی تجهیز نقش متفاوتی دارند.
Ui و Uimp روی مشخصات فنی چه معنایی دارند؟
در اطلاعات فنی A9F74225، پارامترهای عایقی نیز در کنار جریان و منحنی تریپ ارائه می‌شوند. دو عبارت مهم در این بخش Ui و Uimp هستند.
برای این مدل، مقدار ولتاژ عایقی نامی 500V AC و ولتاژ ضربه‌ای قابل تحمل 6kV اعلام شده است. این دو پارامتر با جریان نامی 25A تفاوت دارند و مربوط به ویژگی‌های عایقی تجهیز هستند.
فضای مورد نیاز A9F74225 روی ریل DIN
ساختار دوپل باعث می‌شود این کلید نسبت به مدل تک‌پل فضای بیشتری روی ریل اشغال کند. عرض A9F74225 حدود 36mm است؛ یعنی چهار گام استاندارد 9 میلی‌متری.
| تعداد پل | 2P |
|---|---|
| عرض تجهیز | 36mm |
| ارتفاع | 85mm |
| عمق | 78.5mm |
| فضای مدولار | 4 ماژول 9mm |
| روش نصب | ریل DIN |
مشخصات فنی کلید مینیاتوری A9F74225
| برند | Schneider Electric |
|---|---|
| سری | Acti9 iC60N |
| پارت نامبر | A9F74225 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| تعداد پل | 2P |
| تعداد پل حفاظتی | 2 |
| جریان نامی | 25A |
| منحنی تریپ | Curve C |
| تکنولوژی قطع | Thermal-Magnetic |
| فرکانس | 50/60Hz |
| ولتاژ عایقی Ui | 500V AC |
| ولتاژ ضربه‌ای Uimp | 6kV |
| قدرت قطع | 6kA طبق IEC/EN 60898-1 |
| قدرت قطع طبق IEC/EN 60947-2 | 10kA در شرایط اعلام‌شده سازنده |
| کلاس محدودکنندگی | Class 3 |
| رده بهره‌برداری | Category A |
| نصب | DIN Rail |
| عرض | 36mm |
| ابعاد | 36 × 85 × 78.5mm |
| درجه حفاظت | IP20 |
چه عواملی در انتخاب کلید ۲۵ آمپر باید بررسی شوند؟
- جریان طراحی واقعی مدار مشخص شود.
- سطح مقطع و ظرفیت جریان‌دهی هادی بررسی شود.
- نوع بار و رفتار جریان آن در زمان راه‌اندازی در نظر گرفته شود.
- منحنی C با شرایط کاری مدار هماهنگ باشد.
- سطح اتصال کوتاه احتمالی محل نصب با قدرت قطع MCB مقایسه شود.
- تعداد پل‌ها با ساختار شبکه و نحوه قطع مدار هماهنگ باشد.
- شرایط حرارتی داخل تابلو و احتمال Derating بررسی شود.
پرسش‌های متداول درباره A9F74225
A9F74225 چند آمپر است؟
A9F74225 چند پل دارد؟
منحنی A9F74225 چیست؟
آیا 25A یعنی کلید دقیقاً در 25 آمپر قطع می‌کند؟
A9F74225 برای حفاظت اتصال کوتاه هم استفاده می‌شود؟
عرض کلید دوپل 25 آمپر اشنایدر چقدر است؟
آیا A9F74225 حفاظت نشتی جریان دارد؟
کلید مینیاتوری Schneider Electric A9F74225 یک MCB دوپل ۲۵ آمپر با منحنی C از خانواده Acti9 iC60N است. انتخاب نهایی این تجهیز باید بر اساس جریان طراحی، هادی، شرایط شبکه و سطح اتصال کوتاه مدار انجام شود.
