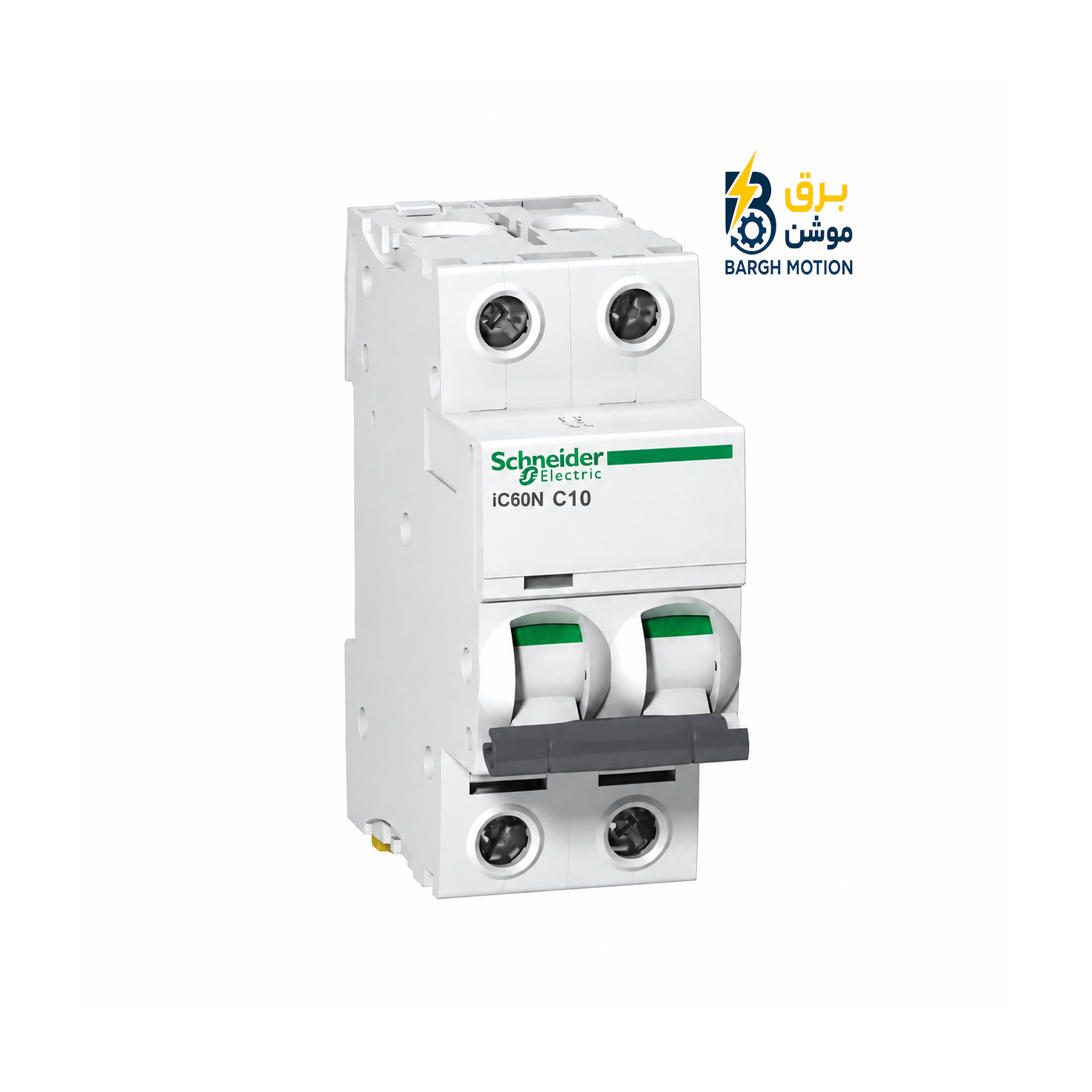

کلید مینیاتوری اشنایدر دوپل ۱۰ آمپر A9F74210؛ مشخصات فنی و بررسی Curve C
Schneider Electric Acti9 iC60N A9F74210 یک کلید مینیاتوری دوپل با جریان نامی ۱۰ آمپر و منحنی قطع C است. این مدل از مکانیزم حرارتی ـ مغناطیسی برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه استفاده می‌کند.
ساختار دوپل، سیستم‌های نشانگر VisiTrip و VisiSafe و قابلیت نصب روی ریل DIN از ویژگی‌هایی هستند که در بررسی این تجهیز باید در کنار جریان نامی و ظرفیت قطع آن مورد توجه قرار گیرند.
مشخصات فنی A9F74210
| برند | Schneider Electric |
|---|---|
| سری محصول | Acti9 iC60N |
| پارت نامبر | A9F74210 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| تعداد پل | 2P |
| جریان نامی In | 10A |
| منحنی تریپ | Curve C |
| مکانیزم قطع | Thermal-Magnetic |
| فرکانس نامی | 50/60Hz |
| ظرفیت قطع Icn | 6kA طبق IEC/EN 60898-1 |
| ظرفیت قطع Icu | 10kA طبق IEC/EN 60947-2 |
| ولتاژ عایقی Ui | 500V AC |
| ولتاژ ضربه‌ای Uimp | 6kV |
| کلاس محدودکنندگی | Class 3 |
| رده بهره‌برداری | Category A |
| عرض تجهیز | 36mm |
| نصب | Clip-on روی ریل DIN |
| نشانگر خطا | VisiTrip |
| نشانگر وضعیت ایمن | VisiSafe |
جریان نامی ۱۰ آمپر در A9F74210
مقدار 10A جریان نامی تعریف‌شده برای این مدل است. این عدد بیانگر ظرفیت کاری نامی کلید بوده و نباید با جریان لحظه‌ای لازم برای عملکرد مغناطیسی اشتباه گرفته شود.
در انتخاب کلید، جریان طراحی مصرف‌کننده باید با مشخصات هادی و شرایط واقعی نصب مقایسه شود. بنابراین جریان طراحی مدار یکی از پارامترهای پایه برای تعیین رنج مناسب MCB است.
ساختار حفاظتی حرارتی ـ مغناطیسی
عملکرد حرارتی
در زمان اضافه‌بار، عبور جریان بالاتر از شرایط مجاز باعث افزایش دمای بخش حرارتی کلید می‌شود. ادامه این وضعیت باعث فعال شدن مکانیزم قطع و جدا شدن مدار خواهد شد.
عملکرد مغناطیسی
در جریان‌های شدید و سریع، بخش مغناطیسی برای ایجاد عملکرد قطع سریع وارد عمل می‌شود. این قسمت در مواجهه با جریان‌های شدید اتصال کوتاه اهمیت ویژه‌ای دارد.
ترکیب دو عملکرد حرارتی و مغناطیسی باعث می‌شود A9F74210 بتواند در برابر دو وضعیت اصلی اضافه‌بار و اتصال کوتاه نقش حفاظتی داشته باشد.
منحنی C در کلید دوپل ۱۰ آمپر
A9F74210 دارای Curve C است. این مشخصه رفتار کلید در محدوده عملکرد مغناطیسی را تعیین می‌کند و باید متناسب با ماهیت بار و جریان‌های گذرای مدار انتخاب شود.
در یک مدار، جریان نامی ۱۰ آمپر و منحنی C دو مفهوم جداگانه هستند. ۱۰ آمپر رنج نامی تجهیز را مشخص می‌کند، در حالی که C ویژگی عملکرد تریپ آن را بیان می‌کند.
بررسی ظرفیت قطع A9F74210
ظرفیت قطع، یکی از مشخصات مهم هنگام انتخاب کلید حفاظتی است. طبق اطلاعات رسمی Schneider Electric، A9F74210 دارای ظرفیت قطع 6kA طبق IEC/EN 60898-1 و 10kA طبق IEC/EN 60947-2 است.
این مقادیر به توانایی تجهیز در قطع جریان خطا تحت شرایط آزمون استاندارد مربوط هستند و با جریان مصرف عادی مدار تفاوت دارند.
در طراحی سیستم حفاظتی، توان قطع MCB باید با سطح اتصال کوتاه احتمالی در محل نصب مقایسه شود.
مزیت ساختار دوپل در A9F74210
پیکربندی 2P یکی از مشخصات اصلی این محصول است. این ساختار برای مدارهایی که به کلید دوپل نیاز دارند، امکان قطع هم‌زمان مسیرهای تحت حفاظت را در قالب یک تجهیز فراهم می‌کند.
عرض تجهیز حدود 36 میلی‌متر است و بنابراین هنگام طراحی تابلو باید فضای مناسب برای دو ماژول روی ریل در نظر گرفته شود.
در جانمایی تجهیزات، انتخاب صحیح تجهیزات ریل DIN و رعایت فضای لازم برای سیم‌کشی و سرویس اهمیت دارد.
VisiTrip و تشخیص سریع وضعیت خطا
A9F74210 به سیستم VisiTrip مجهز است. این قابلیت برای تشخیص دیداری وضعیت تریپ و شناسایی سریع‌تر مدار دچار خطا در نظر گرفته شده است.
در تابلوهایی که چند مدار حفاظتی کنار یکدیگر نصب شده‌اند، نشانگر وضعیت می‌تواند روند بررسی و عیب‌یابی را ساده‌تر کند.
برای بررسی این قابلیت می‌توانید مشخصات VisiTrip اشنایدر را نیز مطالعه کنید.
VisiSafe و وضعیت ایمن مدار
سیستم VisiSafe نیز در این خانواده برای ارائه نشانه دیداری مرتبط با وضعیت مدار و شرایط ایمن طراحی شده است. این قابلیت در عملیات سرویس و نگهداری تابلو می‌تواند کاربرد داشته باشد.
البته نشانگرهای تجهیز جایگزین روش‌های استاندارد ایمن‌سازی، قطع منبع و کنترل نبود ولتاژ در زمان تعمیرات نیستند.
اطلاعات تکمیلی درباره VisiSafe Schneider را می‌توان در کنار سایر مشخصات فنی سری iC60N بررسی کرد.
هماهنگی کلید ۱۰ آمپر با کابل
انتخاب کلید ۱۰ آمپر باید همراه با بررسی ظرفیت جریان‌دهی هادی انجام شود. سطح مقطع سیم، جنس هادی، دمای محیط، روش نصب و تعداد کابل‌های مجاور می‌توانند روی ظرفیت واقعی انتقال جریان اثر بگذارند.
همچنین لازم است سطح اتصال کوتاه احتمالی مدار و مشخصات تجهیزات حفاظتی بالادست بررسی شود. در این شرایط حفاظت در برابر اضافه بار باید با ظرفیت واقعی هادی هماهنگ باشد.
کاربرد A9F74210 در تابلوهای برق
کلید مینیاتوری دوپل ۱۰ آمپر A9F74210 را می‌توان در مدارهایی مورد بررسی قرار داد که جریان طراحی، نوع بار و شرایط حفاظتی آن‌ها با مشخصات این مدل مطابقت داشته باشد.
در پروژه‌های مختلف، انتخاب MCB نباید تنها بر اساس عدد آمپراژ انجام شود. ساختار شبکه، نوع مصرف‌کننده، جریان راه‌اندازی، کابل‌کشی و تجهیزات حفاظتی مجاور همگی در انتخاب نهایی مؤثر هستند.
در طراحی تابلو برق صنعتی نیز هماهنگی میان تجهیزات حفاظتی، کابل‌ها و نحوه توزیع مدار باید از ابتدا در نظر گرفته شود.
نکات فنی هنگام انتخاب A9F74210
- جریان طراحی مدار با رنج نامی ۱۰ آمپر مقایسه شود.
- منحنی C با مشخصات و رفتار بار هماهنگ باشد.
- ظرفیت جریان‌دهی سیم و شرایط نصب بررسی شود.
- سطح اتصال کوتاه احتمالی با ظرفیت قطع کلید تطبیق داده شود.
- فضای مناسب برای تجهیز دوپل روی ریل DIN در نظر گرفته شود.
- هماهنگی کلید با تجهیزات حفاظتی بالادست و پایین‌دست بررسی شود.
- پارت نامبر A9F74210 پیش از خرید با مشخصات محصول تطبیق داده شود.
جدول خلاصه مشخصات فنی
| مدل | A9F74210 |
|---|---|
| سری | Acti9 iC60N |
| نوع | MCB |
| تعداد پل | 2P |
| جریان نامی | 10A |
| منحنی | C |
| Icn | 6kA |
| Icu | 10kA |
| مکانیزم | Thermal-Magnetic |
| عرض | 36mm |
| نصب | DIN Rail |
سوالات متداول کلید مینیاتوری اشنایدر ۱۰ آمپر
A9F74210 چیست؟
A9F74210 چند پل دارد؟
جریان نامی A9F74210 چقدر است؟
منحنی قطع A9F74210 چیست؟
ظرفیت قطع A9F74210 چقدر است؟
عرض کلید دوپل ۱۰ آمپر چقدر است؟
آیا A9F74210 حفاظت نشتی جریان دارد؟
A9F74210 کلید مینیاتوری دوپل ۱۰ آمپر از خانواده Acti9 iC60N اشنایدر الکتریک با منحنی C و مکانیزم حرارتی ـ مغناطیسی است. انتخاب نهایی آن باید بر اساس جریان طراحی، هادی، شرایط نصب و سطح اتصال کوتاه مدار انجام شود.
