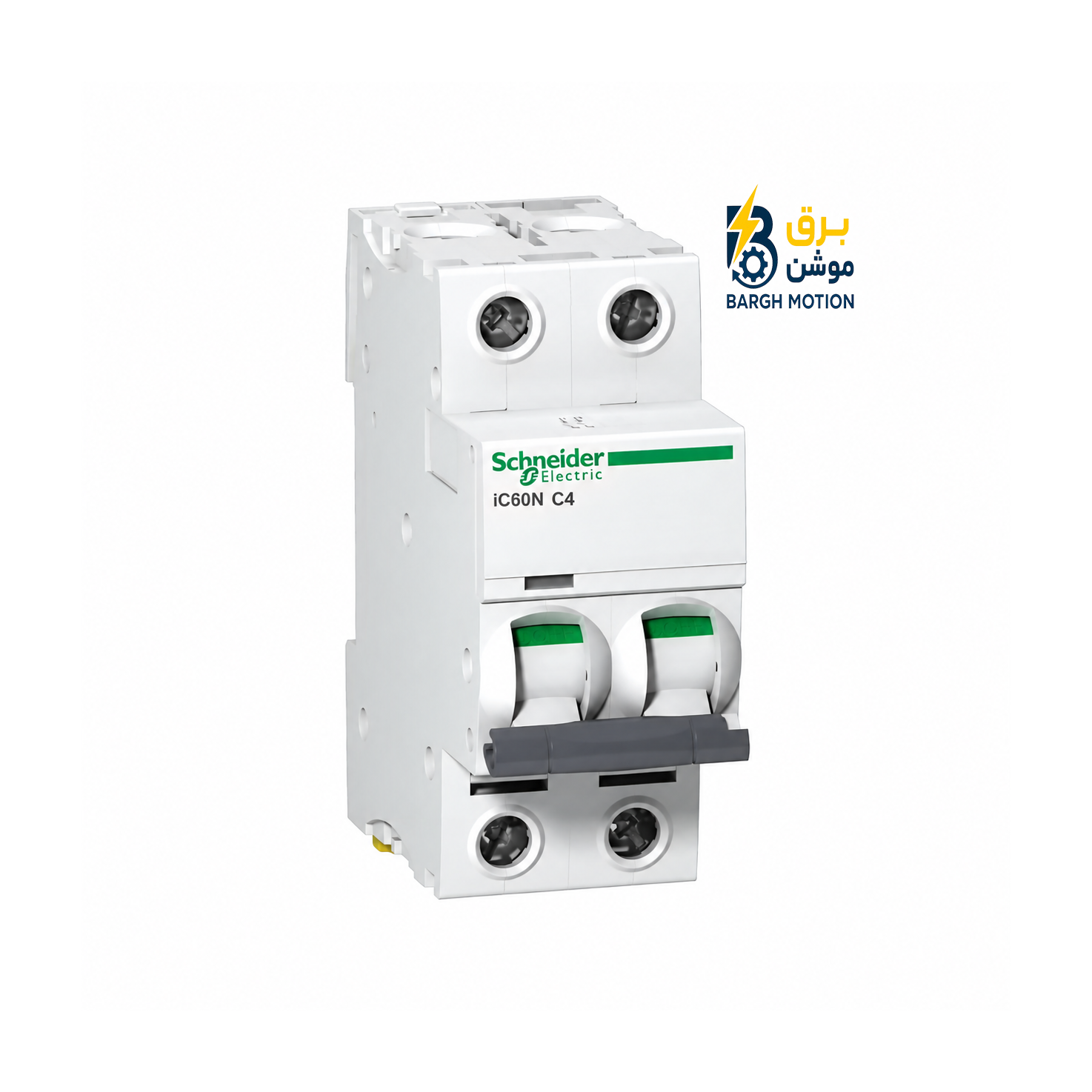

کلید مینیاتوری اشنایدر دوپل ۴ آمپر A9F74204؛ مشخصات فنی و بررسی Curve C
Schneider Electric Acti9 iC60N A9F74204 یک کلید مینیاتوری دوپل با جریان نامی ۴ آمپر و منحنی قطع C است. این تجهیز برای حفاظت مدار در برابر اضافه‌بار و جریان اتصال کوتاه از مکانیزم حرارتی ـ مغناطیسی استفاده می‌کند.
ساختار دوپل این مدل باعث می‌شود دو مسیر مدار در قالب یک تجهیز ماژولار در تابلو قرار گیرند. با این حال، انتخاب کلید نباید فقط بر اساس عدد ۴ آمپر انجام شود و جریان طراحی، نوع بار، سیم‌کشی و شرایط اتصال کوتاه نیز باید در نظر گرفته شوند.
مشخصات فنی A9F74204
| برند | Schneider Electric |
|---|---|
| سری محصول | Acti9 iC60N |
| پارت نامبر | A9F74204 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| پیکربندی | 2P |
| تعداد پل حفاظتی | 2 |
| جریان نامی In | 4A |
| منحنی قطع | Curve C |
| تکنولوژی تریپ | Thermal-Magnetic |
| حفاظت | اضافه‌بار و اتصال کوتاه |
| فرکانس نامی | 50/60Hz |
| ظرفیت قطع Icn | 6kA طبق IEC/EN 60898-1 |
| ظرفیت قطع Icu | 50kA طبق IEC/EN 60947-2 |
| ولتاژ عایقی Ui | 500V |
| ولتاژ ضربه‌ای Uimp | 6kV |
| رده محدودکنندگی | Class 3 |
| رده بهره‌برداری | Category A |
| قابلیت ایزولاسیون | دارد |
| نصب | Clip-on روی ریل DIN |
| عرض تجهیز | 36mm |
| گام ماژولار | 4 × 9mm |
| سیستم تشخیص خطا | VisiTrip |
| نشانگر وضعیت ایمن | VisiSafe |
| قابلیت تجهیزات جانبی | دارد |
جریان نامی ۴ آمپر در A9F74204 چه چیزی را مشخص می‌کند؟
جریان نامی 4A مقدار مرجع اصلی برای انتخاب این مدل است، اما نباید آن را با نقطه عملکرد لحظه‌ای کلید یکی دانست. رفتار MCB در برابر اضافه‌جریان به مقدار جریان و مدت زمان عبور آن وابسته است.
به همین علت اگر جریان طراحی مدار در محدوده چند آمپر قرار دارد، انتخاب A9F74204 باید همراه با بررسی ظرفیت هادی و شرایط حرارتی انجام شود. افزایش آمپراژ کلید برای جلوگیری از تریپ، بدون بررسی علت اضافه‌جریان، می‌تواند حفاظت مدار را تحت تأثیر قرار دهد.
در پروژه‌هایی که تجهیزات داخل تابلو برق صنعتی قرار می‌گیرند، هماهنگی بین کلید، سیم‌کشی و سایر تجهیزات حفاظتی اهمیت بیشتری پیدا می‌کند.
منحنی C در کلید مینیاتوری دوپل ۴ آمپر
یکی از مشخصات تعیین‌کننده A9F74204، منحنی C است. این مشخصه رفتار قسمت مغناطیسی MCB را در برابر جریان‌های شدید مشخص می‌کند.
در مدارهایی که بار در هنگام راه‌اندازی یا تغییر وضعیت، جریان لحظه‌ای بالاتری ایجاد می‌کند، انتخاب منحنی تریپ باید با رفتار واقعی مصرف‌کننده هماهنگ باشد. بنابراین Curve C صرفاً یک عبارت روی بدنه کلید نیست، بلکه بخشی از مشخصات حفاظتی آن است.
مکانیزم حرارتی ـ مغناطیسی کلید A9F74204
بخش حرارتی
در اضافه‌بارهای مداوم، افزایش جریان باعث افزایش حرارت عنصر داخلی کلید می‌شود. ادامه این وضعیت موجب عملکرد مکانیزم حرارتی و قطع مدار خواهد شد.
بخش مغناطیسی
در جریان‌های بسیار بالا، مانند خطاهای اتصال کوتاه، مکانیزم مغناطیسی برای قطع سریع مدار وارد عمل می‌شود. منحنی C محدوده عملکرد این قسمت از حفاظت را مشخص می‌کند.
قدرت قطع ۶ کیلوآمپر و ۵۰ کیلوآمپر چه تفاوتی دارد؟
در مشخصات رسمی A9F74204، مقدار قدرت قطع طبق IEC/EN 60898-1 برابر 6kA و مقدار Icu طبق IEC/EN 60947-2 برابر 50kA اعلام شده است.
این اعداد را نباید به صورت ساده و بدون توجه به استاندارد، ولتاژ و شرایط آزمون با یکدیگر مقایسه کرد. هر مقدار در چارچوب استاندارد مربوط به خودش تعریف می‌شود.
به زبان ساده، جریان نامی ۴ آمپر مربوط به محدوده کاری تجهیز است، در حالی که ظرفیت قطع به توانایی کلید برای قطع جریان خطا مربوط می‌شود.
در طراحی حفاظتی باید جریان اتصال کوتاه احتمالی در نقطه نصب با ظرفیت قطع تجهیز مقایسه شود.
دوپل بودن A9F74204 و فضای اشغال‌شده در تابلو
A9F74204 در پیکربندی 2P ساخته شده و نسبت به مدل تک‌پل، فضای بیشتری روی ریل DIN اشغال می‌کند. عرض این مدل برابر 36 میلی‌متر است که معادل چهار گام ۹ میلی‌متری محاسبه می‌شود.
برای نصب منظم تجهیزات در تابلو، محل قرارگیری کلید و فاصله مورد نیاز برای تجهیزات جانبی باید از مرحله طراحی در نظر گرفته شود. نصب اصلی تجهیز به صورت کلیپ‌شونده روی ریل DIN انجام می‌شود.
| پیکربندی | 2P |
|---|---|
| عرض | 36mm |
| گام ماژولار | 4 × 9mm |
| ارتفاع | حدود 85mm |
| عمق | حدود 78.5mm |
| نوع نصب | DIN Rail / Clip-on |
هماهنگی کلید ۴ آمپر با کابل و مدار
جریان نامی MCB باید با ظرفیت مجاز هادی هماهنگ باشد. برای تعیین این ظرفیت نمی‌توان تنها به سطح مقطع سیم نگاه کرد؛ جنس هادی، روش نصب، دمای محیط و نحوه قرارگیری کابل‌ها نیز روی ظرفیت جریان‌دهی تأثیر دارند.
در تابلوهایی با تعداد زیاد تجهیزات، افزایش دمای داخلی می‌تواند شرایط بهره‌برداری را تغییر دهد. در این حالت بررسی Derating در طراحی مدار می‌تواند اهمیت داشته باشد.
بنابراین استفاده از A9F74204 در یک مدار باید بعد از مشخص شدن جریان طراحی و شرایط واقعی نصب بررسی شود، نه صرفاً براساس نام ۴ آمپر روی محصول.
کاربرد کلید دوپل ۴ آمپر اشنایدر
A9F74204 برای مدارهایی با جریان نامی پایین و نیاز به ساختار دوپل قابل بررسی است. کاربرد نهایی به نوع شبکه، نوع بار و معماری مدار بستگی دارد.
در برخی مدارهای روشنایی و مدارهای عمومی کم‌جریان، استفاده از MCBهای رنج پایین مطرح می‌شود؛ با این حال جریان طراحی واقعی باید قبل از انتخاب کلید مشخص شده باشد.
برای بارهایی که جریان راه‌اندازی قابل توجه دارند نیز رفتار اولیه مصرف‌کننده باید در انتخاب منحنی قطع لحاظ شود.
قابلیت‌های حفاظتی و تجهیزات جانبی
A9F74204 از خانواده Acti9 iC60N است؛ خانواده‌ای که Schneider قابلیت‌هایی مانند سیستم تشخیص خطای VisiTrip، نشانگر وضعیت ایمن VisiSafe و امکان استفاده از برخی تجهیزات جانبی را برای آن ارائه کرده است.
امکان افزودن تجهیزات کمکی، مانیتورینگ از راه دور و تجهیزات حفاظت جریان نشتی Vigi نیز در اطلاعات رسمی این خانواده ذکر شده است. این تجهیزات بسته به پیکربندی و مدل جانبی باید به صورت جداگانه بررسی شوند.
مشخصات فیزیکی و شرایط محیطی
| عرض تجهیز | 36mm |
|---|---|
| تعداد ماژول | 4 × 9mm |
| ارتفاع | حدود 85mm |
| عمق | حدود 78.5mm |
| نصب | Clip-on روی DIN Rail |
| درجه حفاظت | IP20 |
| سیستم تشخیص تریپ | VisiTrip |
| نشانگر وضعیت | VisiSafe |
نکات مهم پیش از خرید A9F74204
- پارت نامبر را با مدل موردنظر یعنی A9F74204 تطبیق دهید.
- جریان طراحی مدار را با جریان نامی ۴ آمپر مقایسه کنید.
- Curve C را متناسب با رفتار بار انتخاب نمایید.
- ظرفیت هادی و شرایط نصب کابل را بررسی کنید.
- سطح اتصال کوتاه احتمالی محل نصب را با قدرت قطع کلید تطبیق دهید.
- برای مدل دوپل، فضای ۳۶ میلی‌متری روی ریل DIN را در طراحی تابلو در نظر بگیرید.
- در تابلوهای متراکم، اثر دما و Derating را در نظر بگیرید.
سوالات متداول کلید مینیاتوری دوپل ۴ آمپر A9F74204
پارت نامبر کلید مینیاتوری دوپل ۴ آمپر اشنایدر چیست؟
A9F74204 چند پل دارد؟
منحنی قطع A9F74204 چیست؟
قدرت قطع کلید A9F74204 چقدر است؟
آیا A9F74204 برای حفاظت اتصال کوتاه استفاده می‌شود؟
عرض کلید مینیاتوری دوپل ۴ آمپر چقدر است؟
آیا A9F74204 حفاظت نشتی جریان دارد؟
A9F74204 یک کلید مینیاتوری دوپل ۴ آمپر از خانواده Acti9 iC60N است که با Curve C، حفاظت حرارتی ـ مغناطیسی و مشخصات قطع تعریف‌شده برای کاربردهای حفاظتی مدار ارائه می‌شود.
