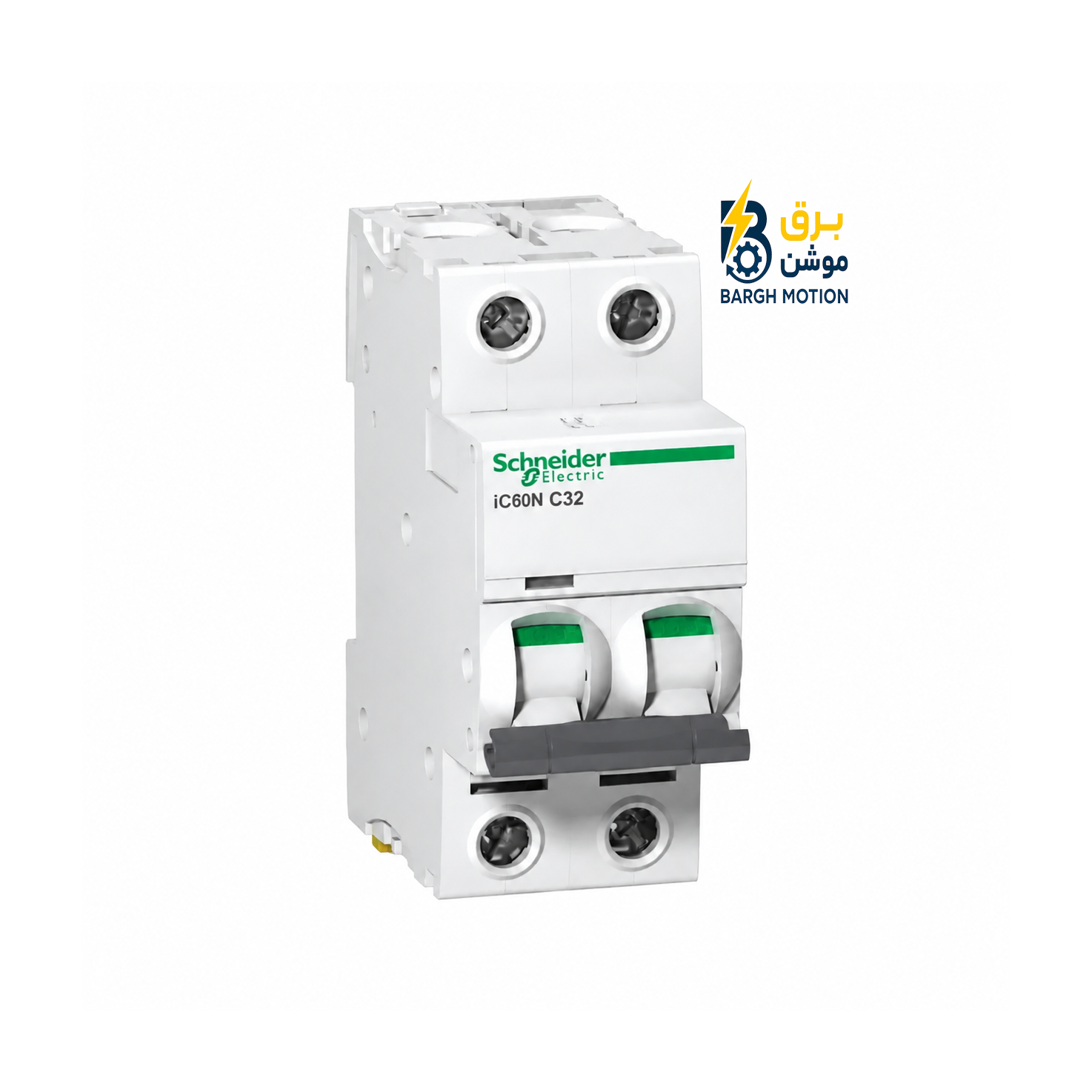

کلید مینیاتوری اشنایدر ۳۲ آمپر دوپل A9F74232؛ بررسی تخصصی ساختار، ظرفیت قطع و کاربرد
Schneider Electric Acti9 iC60N A9F74232 یک MCB دوپل با جریان نامی 32A و منحنی C است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود.
در این بررسی، به جای تکرار مشخصات عمومی، ساختار داخلی عملکرد، رابطه جریان نامی با کابل، ظرفیت قطع، رفتار منحنی C، شرایط نصب و نکاتی که هنگام استفاده از یک کلید دوپل ۳۲ آمپر در تابلو باید بررسی شوند، مورد توجه قرار گرفته است.
چرا انتخاب ۳۲ آمپر فقط با نگاه کردن به عدد روی کلید انجام نمی‌شود؟
عدد ۳۲ آمپر روی MCB نشان‌دهنده جریان نامی آن است؛ اما انتخاب یک کلید حفاظتی زمانی صحیح خواهد بود که جریان طراحی مدار، ظرفیت هادی و شرایط بهره‌برداری نیز با آن هماهنگ باشند.
برای مثال، دو مدار ممکن است جریان مصرفی مشابهی داشته باشند، اما به دلیل تفاوت در روش نصب کابل، دمای محیط یا نوع بار، شرایط حرارتی یکسانی نداشته باشند.
به همین دلیل پیش از خرید کلید حفاظتی برقی باید شرایط واقعی مدار بررسی شود.
A9F74232 در یک نگاه؛ پارامترهای اصلی محصول
| سازنده | Schneider Electric |
|---|---|
| خانواده محصول | Acti9 iC60N |
| شماره فنی | A9F74232 |
| نوع تجهیز | Miniature Circuit Breaker |
| آرایش پل | 2P |
| جریان نامی | 32A |
| مشخصه تریپ | Curve C |
| مکانیزم حفاظتی | Thermal-Magnetic |
| فرکانس کاری | 50/60Hz |
| ولتاژ عایقی نامی | 500V AC |
| ولتاژ ضربه‌ای قابل تحمل | 6kV |
| قدرت قطع طبق IEC/EN 60898-1 | 6kA |
| قدرت قطع طبق IEC/EN 60947-2 | 10kA در شرایط اعلام‌شده سازنده |
| روش نصب | DIN Rail |
| عرض تجهیز | 36mm |
| درجه حفاظت | IP20 |
نقش دو پل در طراحی مدار چیست؟
در یک کلید 2P، دو مسیر در ساختار کلید وجود دارد. بنابراین A9F74232 از نظر آرایش مکانیکی و الکتریکی با مدل تک‌پل همین خانواده متفاوت است.
نکته مهم این است که 2P به معنی ۶۴ آمپر نیست. عدد ۳۲ آمپر همچنان جریان نامی تجهیز است و تعداد پل یک مشخصه جداگانه محسوب می‌شود.
در کاربردهای توزیع نیروی برق باید تعداد پل کلید با نحوه سیم‌کشی و ساختار شبکه هماهنگ انتخاب شود.
منحنی C در A9F74232 چه اطلاعاتی به ما می‌دهد؟
حرف C بخشی از مشخصه تریپ کلید را بیان می‌کند. این مشخصه به رفتار بخش مغناطیسی MCB در برابر جریان‌های بالاتر از جریان نامی مربوط است.
برای یک کلید ۳۲ آمپر، اگر محدوده اسمی 8×In را برای درک مفهوم عملکرد مغناطیسی در نظر بگیریم، مقدار پایه به شکل زیر محاسبه می‌شود:
این محاسبه صرفاً برای نمایش رابطه جریان نامی با ضریب عملکرد است و جایگزین منحنی زمان ـ جریان رسمی سازنده یا الزامات استاندارد مربوط به MCB نمی‌شود.
برای مطالعه بیشتر درباره Curve C می‌توان مشخصات عملکردی کلید و شرایط راه‌اندازی بار را در کنار یکدیگر بررسی کرد.
اضافه‌بار و اتصال کوتاه؛ دو خطای یکسان نیستند
اضافه‌بار
در اضافه‌بار، جریان برای مدتی بیش از مقدار مناسب مدار عبور می‌کند. بخش حرارتی کلید در چنین شرایطی با تأخیر زمانی متناسب با شدت جریان عمل می‌کند.
اتصال کوتاه
در اتصال کوتاه، جریان می‌تواند در مدت بسیار کوتاه به مقدار بسیار بالایی برسد. بخش مغناطیسی برای قطع سریع چنین جریان‌هایی در ساختار MCB قرار گرفته است.
این تفاوت یکی از دلایل استفاده از مکانیزم Thermal-Magnetic در کلیدهای مینیاتوری است.
ظرفیت قطع را با جریان مصرف‌کننده اشتباه نگیرید
جریان کاری ۳۲ آمپر و قدرت قطع چند کیلوآمپر دو مفهوم کاملاً متفاوت هستند. جریان نامی برای مشخص کردن سطح کاری کلید استفاده می‌شود، در حالی که ظرفیت قطع به توانایی تجهیز در قطع جریان خطای اتصال کوتاه تحت شرایط آزمون مشخص مربوط است.
در A9F74232 مقدار اعلام‌شده برای Icn برابر 6kA طبق IEC/EN 60898-1 است. مقدار اعلام‌شده برای Icu نیز باید همراه با ولتاژ و استاندارد مربوطه خوانده شود.
در پروژه‌های محاسبات اتصال کوتاه این موضوع اهمیت بیشتری پیدا می‌کند.
اثر شرایط نصب بر عملکرد حرارتی کلید
حتی اگر جریان بار از نظر محاسباتی با ۳۲ آمپر هماهنگ باشد، شرایط نصب می‌تواند روی عملکرد حرارتی MCB اثر بگذارد. دمای محیط، تعداد کلیدهای کنار هم و تراکم تجهیزات داخل تابلو از عواملی هستند که در طراحی باید مورد توجه قرار گیرند.
در تابلوهای متراکم، گرمای تولیدشده توسط تجهیزات مجاور می‌تواند شرایط حرارتی متفاوتی نسبت به یک کلید نصب‌شده به‌صورت منفرد ایجاد کند.
به همین دلیل موضوع Derating تابلو باید در طراحی تابلوهای پرتراکم بررسی شود.
ابعاد و فضای نصب مدل دوپل ۳۲ آمپر
| تعداد پل | 2P |
|---|---|
| عرض | 36mm |
| ارتفاع | 85mm |
| عمق | 78.5mm |
| تعداد گام مدولار | 4 × 9mm |
| نوع نصب | DIN Rail |
در زمان جانمایی تجهیزات روی ریل، عرض کلید باید همراه با فضای موردنیاز برای سیم‌کشی، ترمینال‌ها و تجهیزات جانبی در نظر گرفته شود.
چه زمانی انتخاب ۳۲ آمپر نیاز به بررسی بیشتری دارد؟
- زمانی که جریان بار به محدوده جریان نامی کلید نزدیک است.
- هنگامی که مدار دارای جریان راه‌اندازی قابل توجه است.
- وقتی چندین MCB در کنار یکدیگر داخل تابلو نصب شده‌اند.
- در محیط‌هایی با دمای کاری بالا.
- وقتی طول کابل و افت ولتاژ باید هم‌زمان بررسی شود.
- در مدارهایی که سطح اتصال کوتاه احتمالی بالا است.
- هنگام هماهنگی MCB با تجهیزات حفاظتی بالادست و پایین‌دست.
جایگاه A9F74232 در یک تابلو برق صنعتی
یک MCB تنها زمانی عملکرد حفاظتی مناسبی خواهد داشت که در کنار سایر اجزای مدار درست انتخاب شده باشد. هماهنگی میان کلید، هادی، ترمینال‌ها و تجهیزات حفاظتی بالادست بخشی از طراحی مدار است.
برای همین در طراحی و مونتاژ تابلو برق انتخاب MCB باید همراه با بررسی کل مدار انجام شود.
سوالات متداول A9F74232
A9F74232 چه مشخصاتی دارد؟
آیا A9F74232 یک کلید دوپل واقعی است؟
آیا ۳۲ آمپر به معنی قطع فوری در ۳۲ آمپر است؟
قدرت قطع A9F74232 چقدر است؟
آیا A9F74232 حفاظت نشتی جریان دارد؟
عرض کلید دوپل ۳۲ آمپر چقدر است؟
A9F74232 یک کلید مینیاتوری دوپل ۳۲ آمپر از خانواده Acti9 iC60N با منحنی C است. انتخاب این تجهیز باید با توجه به جریان طراحی، هادی مدار، شرایط نصب و سطح اتصال کوتاه انجام شود.
