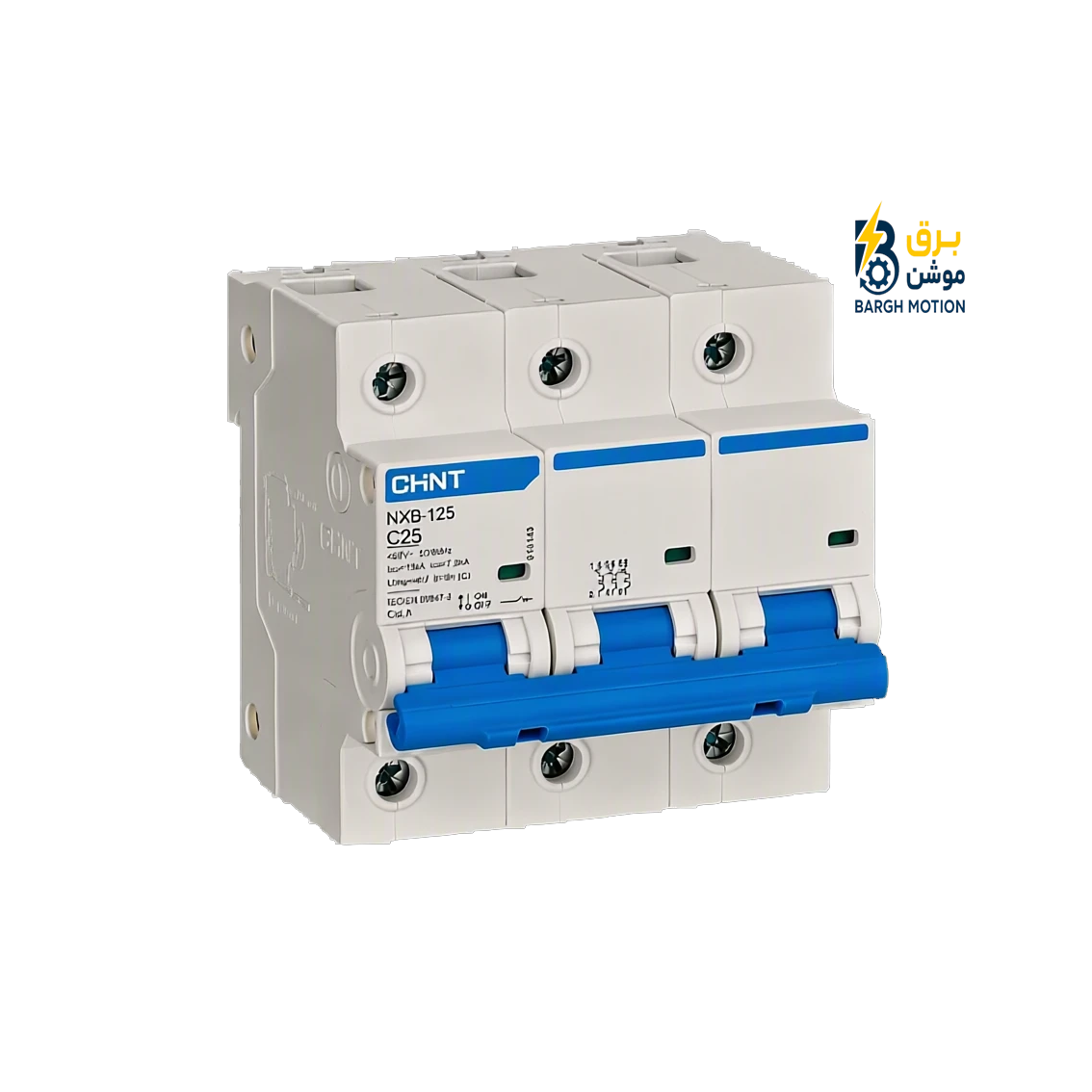

کلید مینیاتوری سه پل چینت ۲۵ آمپر C25
بررسی فنی CHINT NB1-63 سه‌پل 25A؛ از تحلیل جریان بار و انتخاب هادی تا عملکرد حرارتی، اتصال کوتاه و استفاده در مدارهای سه‌فاز صنعتی
کلید مینیاتوری 25 آمپر یکی از ظرفیت‌های پرکاربرد در مدارهای توزیع و کنترل تجهیزات الکتریکی است. با این حال، انتخاب C25 صرفاً بر اساس عدد جریان انجام نمی‌شود. جریان طراحی، ظرفیت کابل، نوع مصرف‌کننده، شرایط حرارتی تابلو و سطح اتصال کوتاه همگی باید در تصمیم نهایی دخالت داشته باشند.
در این مقاله، مدل CHINT NB1-63 3P C25 را از دید یک طراح تابلو بررسی می‌کنیم؛ یعنی به جای تکرار مشخصات محصول، رفتار کلید در یک مدار واقعی سه‌فاز را تحلیل خواهیم کرد.
مشخصات فنی CHINT NB1-63 سه‌پل C25
۲۵ آمپر را چگونه در یک مدار واقعی تفسیر کنیم؟
عدد 25A نشان‌دهنده جریان نامی کلید است و برای هر قطب به صورت جداگانه در نظر گرفته می‌شود. بنابراین سه‌پل بودن تجهیز به معنای ظرفیت 75 آمپر برای یک بار واحد نیست.
25A
25A
25A
در یک مدار سه‌فاز متعادل، جریان هر فاز باید در محدوده طراحی قرار بگیرد. اگر یکی از فازها به شکل محسوسی بیشتر بارگذاری شود، بررسی تعادل بار و نحوه توزیع مصرف‌کننده ضروری است.
آیا بار ۲۵ آمپر یعنی انتخاب مستقیم C25؟
خیر. رابطه انتخاب وسیله حفاظتی باید با جریان طراحی و ظرفیت هادی هماهنگ باشد. یکی از روابط پایه طراحی به صورت زیر نوشته می‌شود:
به عنوان مثال، اگر جریان طراحی یک مدار حدود 21 آمپر باشد، C25 ممکن است از نظر جریان نامی مناسب به نظر برسد؛ اما هنوز باید ظرفیت کابل، روش نصب، دمای محیط و سایر عوامل تصحیح بررسی شوند.
این همان بخشی است که در محاسبات مدار قدرت باید پیش از انتخاب قطعه انجام شود.
تحلیل جریان ۲۵ آمپر در سه فاز
برای درک بهتر، فرض کنیم یک بار سه‌فاز با جریان تقریبی 25 آمپر در هر فاز کار می‌کند. در یک سیستم سه‌فاز متعادل، توان اکتیو تقریبی از رابطه زیر به دست می‌آید:
اگر ولتاژ خط 400V و ضریب توان 0.8 در نظر گرفته شود:
P ≈ 13.86 kW
این محاسبه صرفاً یک مثال مهندسی برای نشان دادن رابطه جریان و توان است. توان واقعی قابل استفاده به نوع بار، ضریب توان، راندمان و شرایط کار تجهیز وابسته است.
منحنی C در C25 چه محدوده‌ای را پوشش می‌دهد؟
برای منحنی C، محدوده عملکرد مغناطیسی متداول تقریباً 5 تا 10 برابر جریان نامی است. برای C25، این محدوده به صورت تقریبی چنین خواهد بود:
10 × 25 = 250A
این بازه برای درک مشخصه Curve C است و به معنی آن نیست که کلید باید در یک مقدار ثابت و دقیق در این نقاط قطع کند؛ عملکرد واقعی باید بر اساس منحنی زمان ـ جریان سازنده و شرایط آزمون بررسی شود.
جریان اتصال کوتاه؛ بخش مهمی که نباید از قلم بیفتد
در طراحی یک تابلو توزیع صنعتی صرفاً دانستن جریان مصرف‌کننده کافی نیست. باید مشخص شود در نقطه نصب کلید، جریان اتصال کوتاه احتمالی چقدر است.
مدل مورد بررسی دارای قدرت قطع نامی 6kA است. بنابراین مقدار جریان اتصال کوتاه احتمالی محل نصب باید با قدرت قطع تجهیز مقایسه شود.
در یک طراحی واقعی، محاسبه دقیق Ik به امپدانس شبکه، ترانسفورماتور، طول کابل و سایر اجزای مسیر بستگی دارد.
وقتی C25 برای تغذیه موتور استفاده می‌شود
بار موتوری با بار مقاومتی رفتار یکسانی ندارد. موتور در لحظه راه‌اندازی می‌تواند جریان بالاتری نسبت به جریان کاری خود دریافت کند.
در این ساختار، MCB وظیفه حفاظت مدار در برابر اضافه‌جریان و اتصال کوتاه را بر عهده دارد و رله اضافه‌بار برای حفاظت موتور در برابر اضافه‌بار به کار می‌رود.
بنابراین برای مدار راه‌اندازی موتور سه‌فاز نباید تصور کرد که نصب یک MCB به تنهایی تمام لایه‌های حفاظتی موتور را پوشش می‌دهد.
چطور بفهمیم C25 برای کابل مناسب است؟
باید ظرفیت جریان‌دهی مجاز کابل از جریان کاری مدار بیشتر یا حداقل هماهنگ با حفاظت انتخاب‌شده باشد. این مقدار تحت تأثیر روش نصب و شرایط حرارتی تغییر می‌کند.
| عامل | اثر احتمالی |
|---|---|
| افزایش دمای محیط | کاهش ظرفیت جریان‌دهی هادی |
| تجمع چند کابل | افزایش دمای کابل‌ها و نیاز به ضریب تصحیح |
| مسیر طولانی | افزایش افت ولتاژ |
| کابل در فضای بسته | کاهش دفع حرارت |
| بار متناوب | نیاز به بررسی شرایط واقعی کار |
به همین دلیل در اجرای سیم‌کشی مدارهای قدرت انتخاب کابل باید همراه با انتخاب کلید انجام شود.
Derating؛ چرا شرایط نصب مهم است؟
وقتی چند تجهیز حفاظتی در فضای محدود تابلو کنار یکدیگر نصب می‌شوند، گرمای تولیدشده می‌تواند دمای محیط اطراف تجهیزات را افزایش دهد. در چنین شرایطی نباید صرفاً به جریان اسمی نوشته‌شده روی بدنه اکتفا کرد.
ضریب Derating و شرایط دقیق نصب باید بر اساس دیتاشیت و دستورالعمل سازنده بررسی شود. استفاده از یک عدد ثابت برای تمام تابلوها می‌تواند نتیجه طراحی را غیرواقعی کند.
سه سناریو که C25 در آن‌ها باید دوباره بررسی شود
اگر جریان کاری برای مدت طولانی نزدیک جریان نامی باشد، شرایط دمایی، تهویه و ظرفیت واقعی هادی اهمیت بیشتری پیدا می‌کند.
باید جریان راه‌اندازی و منحنی عملکرد C25 بررسی شود تا قطع ناخواسته در لحظه استارت رخ ندهد.
چندین تجهیز مجاور می‌توانند شرایط حرارتی داخل تابلو را تغییر دهند. در این وضعیت بررسی ضرایب تصحیح اهمیت بیشتری پیدا می‌کند.
اگر C25 مرتباً قطع می‌کند، اول چه چیزی را اندازه بگیریم؟
| مرحله | اقدام |
|---|---|
| ۱ | اندازه‌گیری جریان هر سه فاز |
| ۲ | مقایسه جریان فازها و بررسی عدم تعادل |
| ۳ | بررسی جریان راه‌اندازی در بارهای موتوری |
| ۴ | کنترل اتصالات و ترمینال‌ها |
| ۵ | بررسی دمای داخل تابلو |
| ۶ | کنترل کابل و ظرفیت جریان‌دهی آن |
| ۷ | بررسی احتمال اتصال کوتاه یا خطای مصرف‌کننده |
چرا افزایش آمپراژ کلید همیشه راه‌حل نیست؟
فرض کنید C25 در یک مدار مرتباً قطع می‌کند. تغییر آن به C32 یا C40 بدون مشخص کردن علت می‌تواند باعث شود هادی یا تجهیز در شرایطی قرار بگیرد که حفاظت مورد نیاز را نداشته باشد.
ابتدا علت تریپ مشخص شود؛ سپس در صورت نیاز، جریان طراحی و حفاظت دوباره محاسبه شود. افزایش آمپراژ صرفاً برای جلوگیری از قطع کلید، روش صحیح طراحی نیست.
نکات مهم نصب C25 سه‌پل
- جریان طراحی مدار قبل از انتخاب کلید تعیین شود.
- ظرفیت جریان‌دهی کابل بررسی شود.
- قدرت قطع 6kA با جریان اتصال کوتاه احتمالی مقایسه شود.
- در بارهای موتوری جریان راه‌اندازی بررسی شود.
- حفاظت اضافه‌بار موتور جداگانه در نظر گرفته شود.
- دمای داخل تابلو و تراکم تجهیزات بررسی شود.
- تعادل جریان بین سه فاز کنترل شود.
- اتصالات ترمینالی مطابق مشخصات سازنده اجرا شوند.
جدول جمع‌بندی مهندسی CHINT C25
| مشخصه | مقدار |
|---|---|
| سازنده | CHINT |
| سری محصول | NB1-63 |
| پیکربندی | 3P |
| جریان نامی | 25A |
| Curve | C |
| ولتاژ نامی | 400V AC |
| فرکانس | 50/60Hz |
| قدرت قطع | 6kA |
| استاندارد | IEC/EN 60898-1 |
| نوع تریپ | Thermal-Magnetic |
پرسش‌های فنی متداول
در صورت تطابق جریان طراحی، کابل، شرایط نصب، جریان اتصال کوتاه و سایر الزامات حفاظتی، می‌تواند گزینه مناسبی باشد. عدد 25A به تنهایی برای تأیید انتخاب کافی نیست.
برای منحنی C، محدوده متداول 5 تا 10 برابر جریان نامی است؛ بنابراین برای C25 حدود 125 تا 250 آمپر به صورت تقریبی خواهد بود.
MCB می‌تواند حفاظت اتصال کوتاه مدار را فراهم کند، اما حفاظت اضافه‌بار موتور باید متناسب با مشخصات موتور و مدار راه‌اندازی به صورت جداگانه بررسی شود.
خیر. 6kA مربوط به قدرت قطع اتصال کوتاه است و جریان کاری نامی کلید همان 25 آمپر است.
خیر. جریان هجومی موتور و سایر بارهای دارای جریان راه‌اندازی می‌تواند باعث شود انتخاب منحنی قطع اهمیت بیشتری پیدا کند.
طراحی اصولی تابلو با برق موشن
انتخاب یک MCB مناسب فقط به انتخاب آمپراژ ختم نمی‌شود. در یک تابلو استاندارد باید حفاظت، کابل، شینه، تجهیزات فرمان، بار و شرایط حرارتی در کنار یکدیگر بررسی شوند.
برای بررسی و اجرای طراحی تابلو برق صنعتی و هماهنگی تجهیزات قدرت و فرمان، مشخصات واقعی پروژه باید در مرحله طراحی لحاظ شود.
تابلو سازی برق موشن با تمرکز بر طراحی مهندسی، انتخاب تجهیزات حفاظتی و اجرای تابلوهای برق صنعتی، مسیر طراحی تا مونتاژ را یکپارچه می‌کند.
