A9F74263؛ وقتی ۶۳ آمپر فقط یک عدد روی کلید نیست

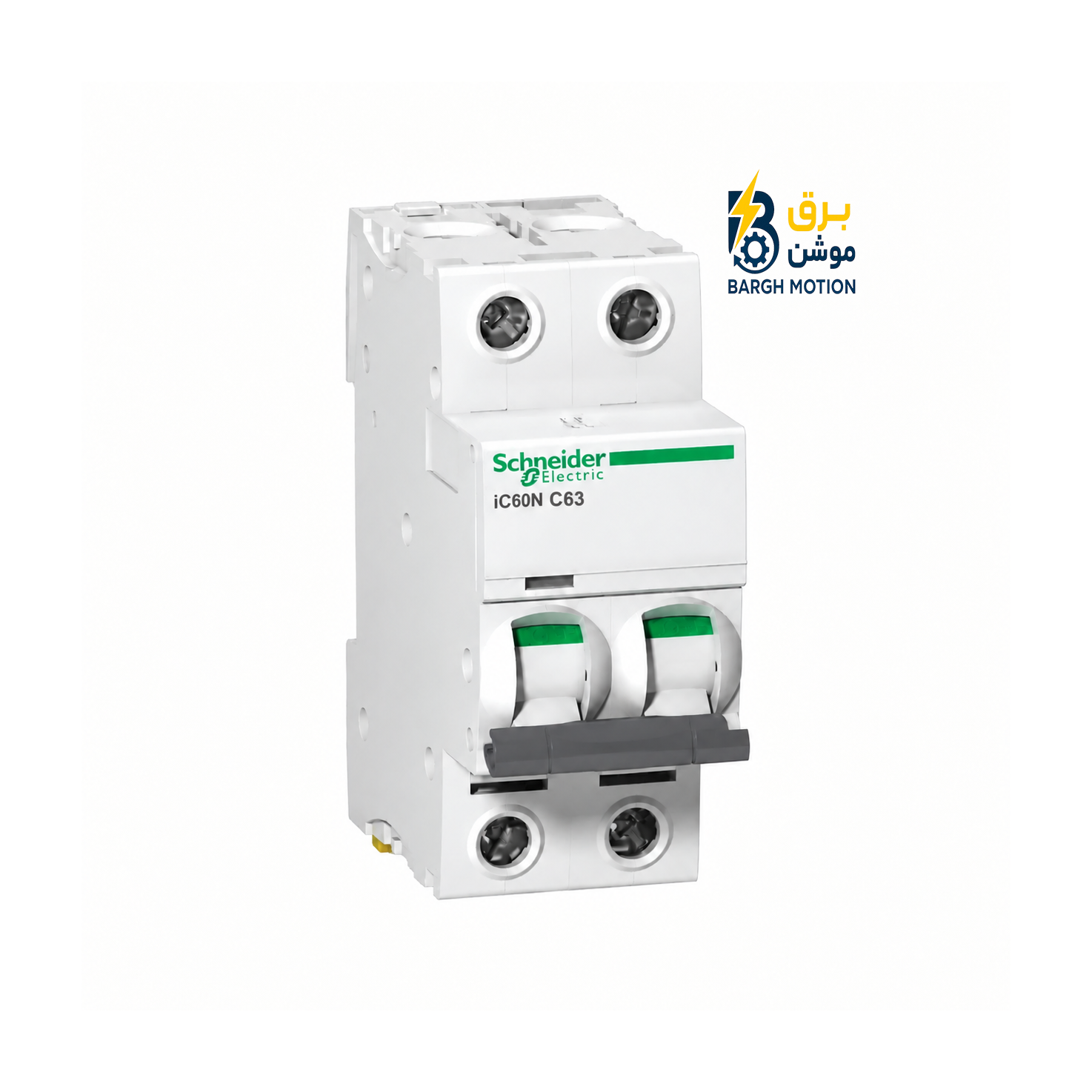

Schneider Electric Acti9 iC60N A9F74263 یک کلید مینیاتوری دوپل با جریان نامی 63A و منحنی C است؛ اما برای شناخت واقعی این تجهیز، نگاه کردن به عدد ۶۳ کافی نیست.
ساختار حرارتی ـ مغناطیسی، نحوه واکنش به اضافه‌بار، رفتار کویل هنگام جریان‌های شدید، مشخصات قطع، تعداد پل‌ها و حتی علائم درج‌شده روی بدنه هرکدام بخشی از داستان عملکرد این MCB را تشکیل می‌دهند.
اول کد A9F74263 را بخوانیم
کد فنی محصول اولین چیزی است که باید هنگام سفارش یا تطبیق تجهیز بررسی شود. در این صفحه، شناسه مورد بررسی A9F74263 است.
وجود کد مشخص، احتمال اشتباه میان رنج‌های مختلف، تعداد پل‌ها و پیکربندی‌های متفاوت را کاهش می‌دهد. در پروژه‌های تابلو برق نیز ثبت پارت‌نامبر دقیق در لیست تجهیزات، فرآیند تأمین و جایگزینی را ساده‌تر می‌کند.
برای مشاهده سایر مینیاتوری‌های اشنایدر می‌توان کد فنی، جریان و تعداد پل را در کنار هم بررسی کرد.
نوشته‌های روی MCB چه اطلاعاتی می‌دهند؟
جریان نامی
عدد ۶۳ نشان‌دهنده جریان نامی کلید است و یکی از اصلی‌ترین پارامترهای انتخاب تجهیز محسوب می‌شود.
مشخصه تریپ
حرف C مشخصه عملکرد مغناطیسی کلید را مشخص می‌کند و برای تحلیل رفتار MCB در جریان‌های چندبرابر In اهمیت دارد.
تعداد پل
ساختار دوپل نشان می‌دهد تجهیز برای مدار دارای دو مسیر حفاظتی طراحی شده است.
قدرت قطع
این مقدار با توانایی کلید در قطع جریان خطای اتصال کوتاه تحت شرایط استاندارد مرتبط است و با ۶۳ آمپر تفاوت دارد.
قلب حفاظتی کلید؛ دو مسیر برای دو نوع خطا
MCB حرارتی ـ مغناطیسی را می‌توان مانند یک سیستم دو مرحله‌ای تصور کرد. یک بخش برای شرایطی طراحی شده که جریان بیش از حد برای مدتی ادامه پیدا می‌کند و بخش دیگر برای جریان‌های بسیار شدید و ناگهانی.
فرض کنید جریان مدار از ۶۳ آمپر بیشتر شود اما هنوز در محدوده‌ای نباشد که مکانیزم مغناطیسی را فعال کند. در این وضعیت، عنصر حرارتی تحت تأثیر جریان قرار می‌گیرد و با افزایش دما تغییر شکل می‌دهد.
هرچه اضافه‌بار شدیدتر باشد، انرژی حرارتی بیشتری در عنصر ایجاد می‌شود. به همین دلیل عملکرد حرارتی به ترکیبی از مقدار جریان و مدت زمان عبور آن وابسته است.
در ۸۰ آمپر، جریان حدود ۱٫۲۷ برابر جریان نامی است؛ بنابراین با یک اتصال کوتاه چندصد آمپری مواجه نیستیم، بلکه در حال بررسی یک وضعیت اضافه‌بار هستیم.
وقتی جریان به چند برابر جریان نامی می‌رسد، نقش بخش مغناطیسی پررنگ می‌شود. در این قسمت، عبور جریان از سیم‌پیچ باعث ایجاد میدان مغناطیسی می‌شود.
در یک خطای شدید، میدان مغناطیسی ایجادشده می‌تواند آرمیچر مکانیزم تریپ را به‌سرعت حرکت دهد و در نتیجه کنتاکت‌ها باز شوند.
8 × 63A = 504A
10 × 63A = 630A
برای Curve C، بازه ۵ تا ۱۰ برابر جریان نامی اهمیت دارد. بنابراین برای کلید ۶۳ آمپر، این محدوده از حدود ۳۱۵ تا ۶۳۰ آمپر محاسبه می‌شود.
یک نگاه عددی به ناحیه تریپ
| جریان مدار | نسبت به In | برداشت فنی |
|---|---|---|
| 63A | 1× | جریان نامی |
| 100A | 1.59× | اضافه‌بار |
| 126A | 2× | دو برابر جریان نامی |
| 250A | 3.97× | بالا، اما پایین‌تر از 5×In |
| 315A | 5× | شروع محدوده مغناطیسی Curve C |
| 504A | 8× | مقدار میانی محاسباتی |
| 630A | 10× | انتهای محدوده 5 تا 10×In |
63A را با قدرت قطع اشتباه نگیریم
یکی از خطاهای رایج هنگام خواندن مشخصات MCB این است که جریان نامی و قدرت قطع به‌جای یکدیگر استفاده شوند.
| پارامتر | مقدار | مفهوم |
|---|---|---|
| In | 63A | جریان نامی تجهیز |
| Icn | 6kA | قدرت قطع طبق IEC/EN 60898-1 |
| Icu | 10kA | قدرت قطع طبق IEC/EN 60947-2 در شرایط تعیین‌شده |
بنابراین یک کلید ۶۳ آمپر می‌تواند برای مدارهایی طراحی شود که سطح جریان اتصال کوتاه احتمالی آنها بسیار بیشتر از ۶۳ آمپر است؛ زیرا این دو پارامتر اساساً مفهوم یکسانی ندارند.
در طراحی حفاظت مدار الکتریکی باید جریان بار و جریان خطای احتمالی به‌صورت جداگانه بررسی شوند.
دوپل بودن A9F74263 چه چیزی را تغییر می‌دهد؟
در این مدل، دو پل در یک بدنه قرار گرفته‌اند. این موضوع هنگام طراحی مدار و سیم‌کشی اهمیت دارد، زیرا باید آرایش شبکه و نحوه عبور هادی‌ها با ساختار کلید هماهنگ باشد.
عرض کلید دوپل حدود ۳۶ میلی‌متر است؛ یعنی فضای تقریبی چهار گام ۹ میلی‌متری روی ریل DIN را اشغال می‌کند.
در طراحی ریل DIN این فضای فیزیکی باید همراه با فضای موردنیاز سیم‌کشی و تجهیزات جانبی در نظر گرفته شود.
وقتی چند MCB کنار هم قرار می‌گیرند؛ بحث Derating
مشخصات یک کلید در شرایط استاندارد آزمایشگاهی با شرایط یک تابلو کاملاً متراکم یکسان نیست. تجمع تجهیزات در یک ردیف می‌تواند باعث افزایش دمای محیط اطراف کلید شود.
به همین دلیل در طراحی تابلوهای متراکم باید موضوع Derating و شرایط حرارتی واقعی بررسی شود.
| عامل | اثر احتمالی |
|---|---|
| تعداد زیاد MCB در کنار هم | افزایش دمای موضعی |
| تابلو با تهویه ضعیف | کاهش دفع حرارت |
| دمای محیط بالا | افزایش دمای داخلی تجهیز |
| بار مداوم نزدیک جریان نامی | اهمیت بیشتر شرایط حرارتی |
برای بررسی دقیق‌تر Derating تابلو باید دیتاشیت سازنده و شرایط واقعی نصب بررسی شود.
VisiTrip، VisiSafe و Fast Closing را یکی ندانیم
در خانواده Acti9 iC60N چند قابلیت مکانیکی و نمایشی وجود دارد که هرکدام وظیفه متفاوتی دارند.
| قابلیت | نقش |
|---|---|
| VisiTrip | کمک به تشخیص وضعیت تریپ |
| VisiSafe | نمایش وضعیت ایمن مدار در شرایط مربوط به جداسازی |
| Fast Closing | مکانیزم سریع بسته‌شدن کنتاکت‌ها |
این قابلیت‌ها جایگزین مکانیزم حرارتی یا مغناطیسی نیستند؛ بلکه اطلاعات وضعیت یا ویژگی مکانیکی عملکرد کلید را تکمیل می‌کنند.
در پروژه‌هایی که نیاز به نظارت تابلو برق وجود دارد، این تفاوت‌ها در انتخاب تجهیزات جانبی اهمیت پیدا می‌کنند.
ابعاد A9F74263 در یک نگاه
| عرض | حدود 36mm |
|---|---|
| ارتفاع | حدود 85mm |
| عمق | حدود 78.5mm |
| نصب | ریل DIN |
| تعداد پل | 2P |
چه زمانی انتخاب ۶۳ آمپر نیاز به بررسی بیشتری دارد؟
- وقتی جریان مصرف‌کننده دائماً نزدیک ۶۳ آمپر است.
- وقتی چندین کلید در فضای محدود کنار هم قرار گرفته‌اند.
- وقتی بار دارای جریان راه‌اندازی قابل توجه است.
- وقتی سطح اتصال کوتاه محل نصب مشخص نیست.
- وقتی کابل و کلید هنوز بر اساس یک محاسبه مشترک انتخاب نشده‌اند.
- وقتی تجهیز قرار است همراه با تجهیزات جانبی iC60N استفاده شود.
در چنین شرایطی، انتخاب تجهیزات حفاظتی تابلو باید همراه با محاسبات مدار و شرایط نصب انجام شود.
جمع‌بندی فنی A9F74263
A9F74263 را می‌توان یک MCB دوپل ۶۳ آمپر با منحنی C دانست که عملکرد آن بر پایه دو سازوکار اصلی شکل گرفته است: مسیر حرارتی برای اضافه‌بار و مسیر مغناطیسی برای جریان‌های شدید.
برای یک کلید ۶۳ آمپر، مقدار 5×In برابر 315A، مقدار 8×In برابر 504A و مقدار 10×In برابر 630A خواهد بود. این اعداد کمک می‌کنند رفتار منحنی C را بهتر درک کنیم، اما جایگزین منحنی رسمی سازنده و استاندارد محصول نیستند.
پرسش‌های فنی درباره A9F74263
کویل داخل MCB چه وظیفه‌ای دارد؟
برای 63A مقدار 5×In چند آمپر است؟
8×In برای این کلید چقدر می‌شود؟
10×In برای A9F74263 چند آمپر است؟
آیا 63A همان قدرت قطع کلید است؟
تفاوت تریپ حرارتی و مغناطیسی چیست؟
برای انتخاب صحیح یک MCB، فقط به عدد آمپر نگاه نکنید؛ جریان بار، منحنی تریپ، کابل، قدرت قطع، ساختار شبکه و شرایط حرارتی تابلو باید در کنار یکدیگر بررسی شوند.
