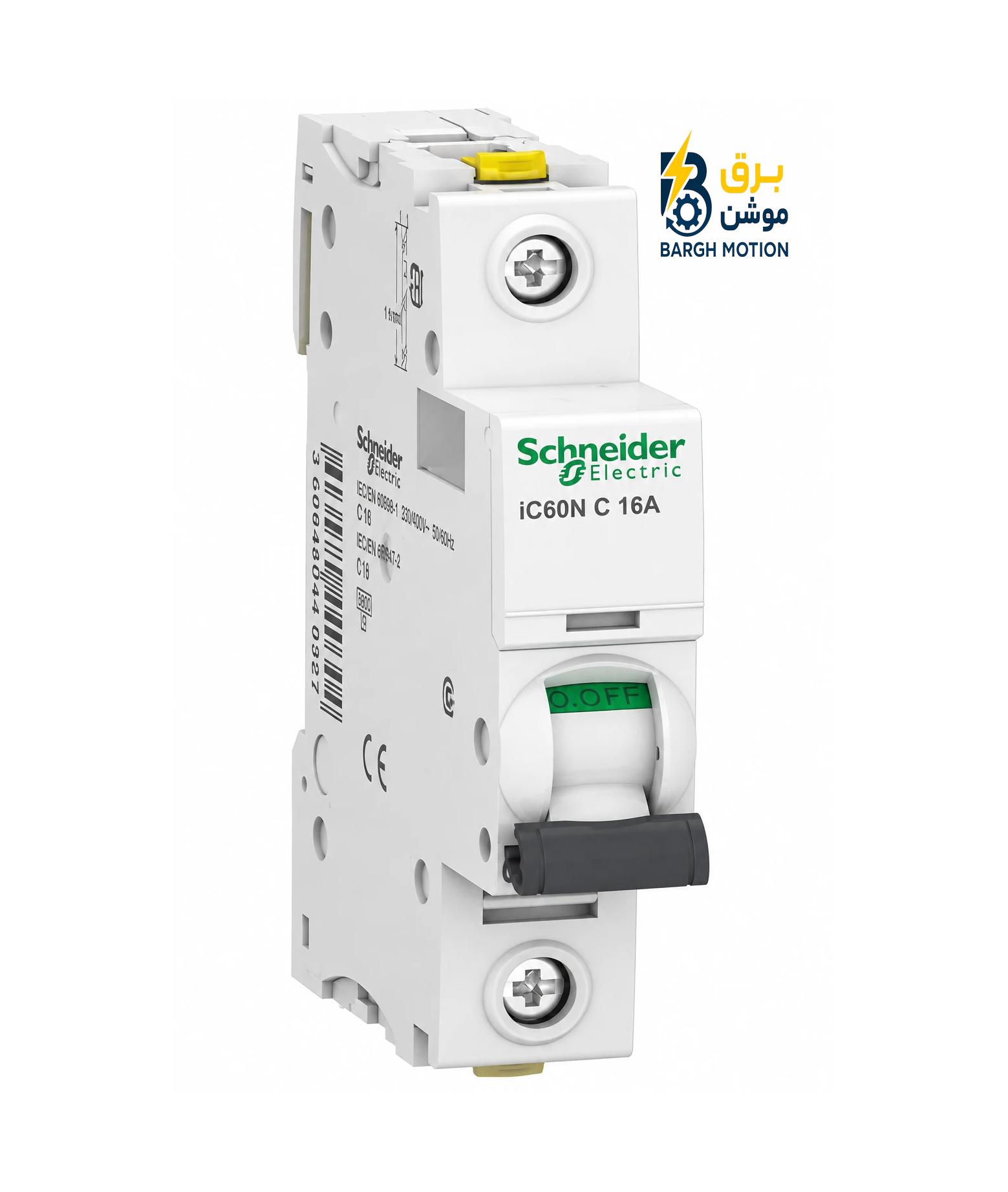

کلید مینیاتوری اشنایدر ۱۶ آمپر Acti9 iC60N؛ منحنی C و قدرت قطع 6kA
مینیاتوری اشنایدر مدل Acti9 iC60N با جریان نامی 16 آمپر و آرایش تک‌پل، برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. این مدل با منحنی عملکرد C، مکانیزم حرارتی ـ مغناطیسی و قدرت قطع 6kA، یکی از گزینه‌های قابل بررسی برای مدارهای عمومی و تابلوهای برق است.
پارت نامبر این مدل A9F74116 است. هنگام خرید، توجه به کد کامل محصول اهمیت دارد؛ زیرا تنها مشابه بودن ظاهر کلید یا جریان نامی نمی‌تواند مشخصات دقیق محصول را مشخص کند.
مشخصات فنی کلید ۱۶ آمپر
| برند | Schneider Electric |
|---|---|
| سری محصول | Acti9 iC60N |
| دسته محصول | Miniature Circuit Breaker (MCB) |
| پارت نامبر | A9F74116 |
| تعداد پل | 1P |
| جریان نامی | 16A |
| مشخصه قطع | Curve C |
| نوع مکانیزم | ترمومغناطیسی |
| ولتاژ عملیاتی نامی | 230/400V AC |
| ولتاژ عایقی نامی | 500V AC |
| قدرت قطع | 6kA |
| فرکانس نامی | 50/60Hz |
| استاندارد | IEC/EN 60898-1 |
| روش نصب | ریل DIN 35mm |
| عرض کلید | 1 ماژول، 18mm |
| ابعاد | 85 × 18 × 78.5mm |
| وزن | حدود 0.215kg |
| نوع ترمینال | ترمینال پیچی |
| درجه حفاظت | IP20 |
| عمر الکتریکی | تا حدود 10,000 سیکل |
| عمر مکانیکی | تا حدود 20,000 سیکل |
| محدوده دمای کاری | حدود -35°C تا +70°C |
| حفاظت نشتی جریان | ندارد |
۱۶ آمپر در یک مدار چه مفهومی دارد؟
عدد ۱۶A روی کلید نشان‌دهنده جریان نامی آن است و نباید با جریان اتصال کوتاه یا نقطه عملکرد لحظه‌ای بخش مغناطیسی اشتباه گرفته شود. در شرایط اضافه‌بار، عملکرد بخش حرارتی به مقدار جریان و مدت زمان عبور آن وابسته است.
به همین دلیل انتخاب یک مینیاتوری باید بر اساس جریان طراحی مدار، کابل، نوع بار و شرایط نصب انجام شود.
منحنی C چه نقشی در انتخاب کلید دارد؟
عملکرد حرارتی
قسمت حرارتی کلید برای مقابله با اضافه‌بار طراحی شده است. اگر جریان برای مدت مشخصی بیش از محدوده مجاز مدار باقی بماند، بخش حرارتی فعال شده و مکانیزم قطع را تحریک می‌کند.
عملکرد مغناطیسی
در زمان بروز جریان خطای شدید مانند اتصال کوتاه، بخش مغناطیسی با سرعت بالا وارد عمل می‌شود تا مدار از منبع خطا جدا شود.
منحنی C بیشتر برای مدارهایی مطرح است که جریان راه‌اندازی آن‌ها از نوع متداول بوده و انتخاب آن با شرایط واقعی مصرف‌کننده سازگاری دارد. بنابراین برای یک تابلو برق صنعتی، منحنی قطع باید در کنار سایر پارامترهای حفاظتی بررسی شود.
قدرت قطع 6kA؛ مشخصه‌ای که نباید نادیده گرفته شود
قدرت قطع 6kA نشان می‌دهد کلید در شرایط مشخص آزمون استاندارد می‌تواند جریان اتصال کوتاه تعریف‌شده را قطع کند. این عدد با جریان نامی 16A کاملاً متفاوت است.
این کلید در چه مدارهایی قابل استفاده است؟
مدل 16A می‌تواند در مدارهای روشنایی، پریزها، برخی مدارهای فرمان و بارهای عمومی که جریان طراحی آن‌ها با مشخصات کلید سازگار است مورد استفاده قرار گیرد.
با این حال، استفاده از فیوز یا MCB باید با سطح مقطع سیم، نحوه نصب، دمای محیط، جریان بار و شرایط اتصال کوتاه هماهنگ باشد.
پارت نامبر A9F74116 را چگونه شناسایی کنیم؟
پارت نامبر A9F74116 شناسه مشخص این مدل است و در زمان خرید می‌تواند برای جلوگیری از اشتباه میان رنج‌ها و پیکربندی‌های مختلف خانواده iC60N مورد استفاده قرار گیرد.
در سفارش تجهیزات، بهتر است علاوه بر جریان 16 آمپر، تعداد پل و منحنی قطع نیز بررسی شود؛ زیرا عبارت 16A به‌تنهایی مشخص‌کننده تمام ویژگی‌های یک کلید نیست.
نکات مهم هنگام نصب در تابلو
دمای داخل تابلو، تعداد تجهیزات کنار یکدیگر، نحوه سیم‌کشی و تهویه می‌توانند بر شرایط حرارتی کلید اثر بگذارند. در تابلوهای متراکم، بررسی اطلاعات Derating سازنده اهمیت بیشتری پیدا می‌کند.
همچنین باید بین حفاظت در برابر اضافه‌بار و حفاظت در برابر نشتی جریان تفاوت قائل شد. MCB برای اضافه‌بار و اتصال کوتاه است و برای حفاظت نشتی به تجهیزات مناسب دیگری مانند RCD یا RCBO نیاز خواهد بود.
برای پروژه‌هایی که نیاز به طراحی و اجرای تابلو برق دارند، انتخاب تجهیزات حفاظتی باید همراه با محاسبات و بررسی شرایط واقعی مدار انجام شود.
سوالات فنی درباره مینیاتوری اشنایدر ۱۶ آمپر
آیا A9F74116 یک کلید تک‌پل است؟
آیا کلید ۱۶ آمپر دقیقاً در جریان ۱۶ آمپر قطع می‌کند؟
قدرت قطع 6kA چه تفاوتی با 16A دارد؟
آیا این MCB حفاظت نشتی جریان دارد؟
آیا منحنی C برای هر نوع بار مناسب است؟
آیا این مدل روی ریل DIN نصب می‌شود؟
آیا فقط آمپراژ برای انتخاب کلید کافی است؟
جمع‌بندی
مینیاتوری اشنایدر Acti9 iC60N مدل A9F74116 با جریان نامی 16 آمپر، آرایش تک‌پل، منحنی C و مکانیزم حرارتی ـ مغناطیسی، برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است.
در یک سیستم برق صنعتی، انتخاب صحیح تجهیز حفاظتی فقط به عدد آمپراژ محدود نمی‌شود. شرایط بار، سیم‌کشی، دمای محیط، جریان اتصال کوتاه و هماهنگی کلید با سایر تجهیزات باید در کنار یکدیگر بررسی شوند.
