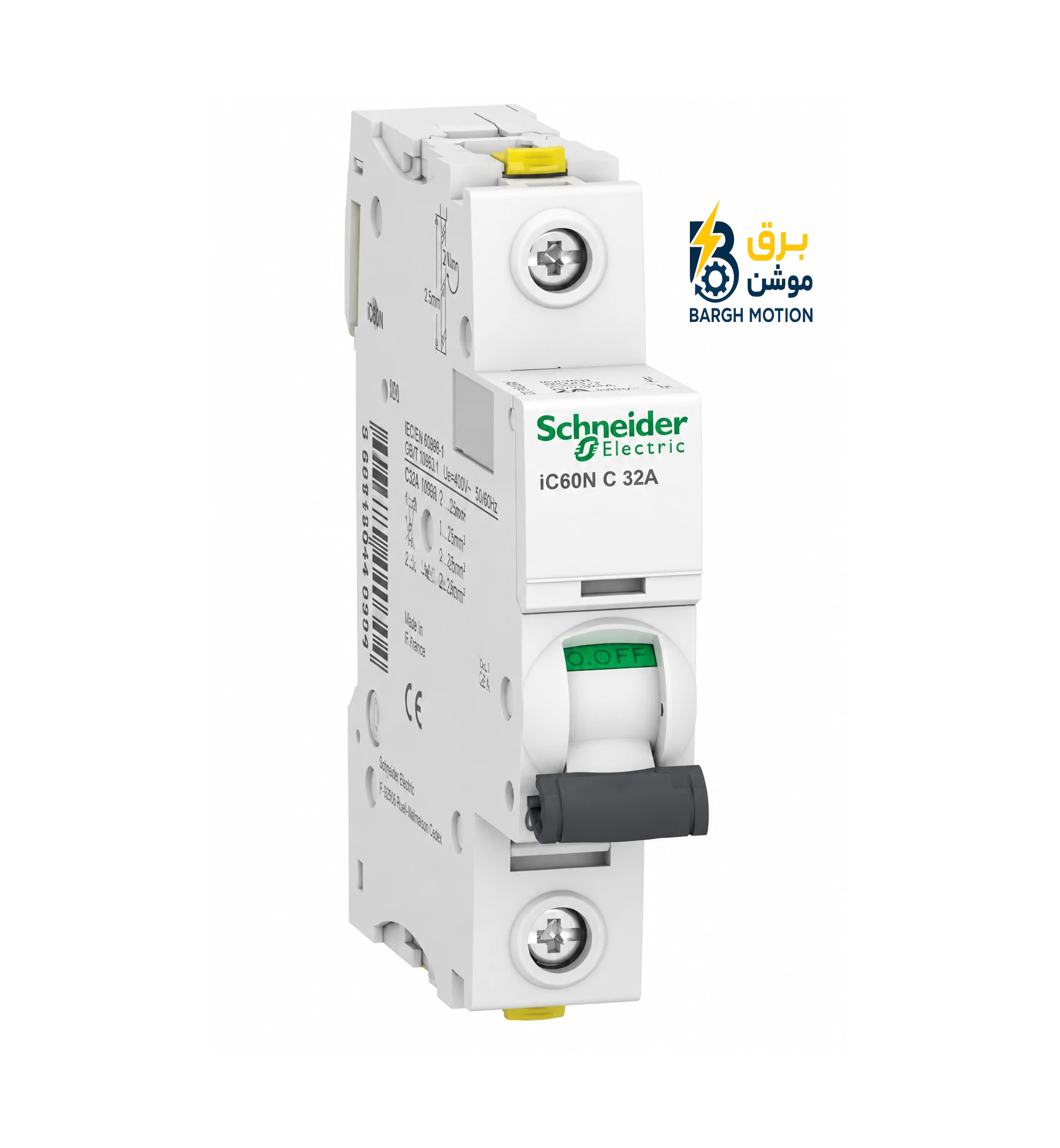

کلید مینیاتوری اشنایدر ۳۲ آمپر A9F74132؛ مشخصات فنی و بررسی منحنی C
Schneider Electric Acti9 iC60N A9F74132 یک کلید مینیاتوری تک‌پل با جریان نامی ۳۲ آمپر و منحنی قطع C است. این مدل از مکانیزم حرارتی ـ مغناطیسی برای حفاظت مدار در برابر اضافه‌بار و جریان اتصال کوتاه استفاده می‌کند.
در بررسی این مدل، عدد ۳۲ آمپر تنها یکی از پارامترهای اصلی است. منحنی تریپ، قدرت قطع، شرایط نصب و هماهنگی کلید با هادی و بار نیز باید در انتخاب نهایی در نظر گرفته شوند.
مشخصات فنی A9F74132
| برند | Schneider Electric |
|---|---|
| سری | Acti9 iC60N |
| پارت نامبر | A9F74132 |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| تعداد پل | 1P |
| جریان نامی In | 32A |
| منحنی تریپ | Curve C |
| مکانیزم قطع | Thermal-Magnetic |
| فرکانس | 50/60Hz |
| قدرت قطع Icn | 6kA طبق IEC/EN 60898-1 |
| قدرت قطع Icu | 10kA در 220 تا 240V AC طبق IEC/EN 60947-2 |
| نوع نصب | ریل DIN |
| عرض تجهیز | 18mm |
| ابعاد | 18 × 85 × 78.5mm |
| وزن | حدود 0.215kg |
جریان نامی ۳۲ آمپر چه مفهومی دارد؟
جریان نامی 32A مشخصه اصلی این MCB برای تعیین سطح جریان کاری نامی است، اما به این معنی نیست که کلید در لحظه رسیدن جریان به ۳۲ آمپر فوراً مدار را قطع می‌کند.
تریپ حرارتی به مقدار جریان و مدت زمان عبور آن وابسته است. بنابراین برای انتخاب صحیح کلید باید جریان طراحی، ظرفیت هادی، نوع بار و شرایط حرارتی نصب در کنار یکدیگر بررسی شوند.
منحنی C و عملکرد مغناطیسی کلید
مدل A9F74132 دارای منحنی C است. در مشخصات این مدل، آستانه عملکرد مغناطیسی برابر با 8×In با تلرانس ±20% اعلام شده است.
با جریان نامی ۳۲ آمپر، مقدار اسمی این آستانه به شکل زیر محاسبه می‌شود:
با در نظر گرفتن تلرانس ±۲۰ درصد، محدوده تقریبی آستانه مغناطیسی برابر است با:
این قسمت مربوط به عملکرد مغناطیسی کلید در برابر جریان‌های شدید است و نباید با جریان نامی ۳۲ آمپر یا عملکرد حرارتی کلید یکسان در نظر گرفته شود.
تریپ حرارتی و مغناطیسی در A9F74132
تریپ حرارتی
در شرایط اضافه‌بار، عبور جریان بیش از مقدار مجاز باعث افزایش دمای عنصر حرارتی می‌شود. اگر اضافه‌بار ادامه پیدا کند، مکانیزم قطع فعال شده و مدار را از منبع جدا می‌کند.
تریپ مغناطیسی
در جریان‌های بسیار بالا مانند شرایط اتصال کوتاه، میدان مغناطیسی ایجاد شده در مکانیزم کلید می‌تواند باعث قطع سریع مدار شود. منحنی C محدوده عملکرد این بخش را مشخص می‌کند.
Icn و Icu در کلید ۳۲ آمپر
قدرت قطع یکی از مشخصات مهم این مدل است و باید جدا از جریان نامی ۳۲ آمپر بررسی شود. در A9F74132 مقدار Icn برابر 6kA طبق IEC/EN 60898-1 اعلام شده است.
همچنین مقدار Icu برابر 10kA برای محدوده 220 تا 240 ولت AC طبق IEC/EN 60947-2 اعلام شده است.
این دو مقدار به استانداردها و شرایط آزمون متفاوت مربوط هستند؛ بنابراین نباید صرفاً عدد ۶ و ۱۰ کیلوآمپر را بدون توجه به استاندارد مربوطه با یکدیگر مقایسه کرد.
هماهنگی کلید ۳۲ آمپر با کابل
یکی از مهم‌ترین مراحل انتخاب MCB، بررسی هماهنگی آن با هادی مدار است. جریان نامی ۳۲ آمپر نباید به‌صورت مستقل از ظرفیت جریان‌دهی کابل انتخاب شود.
سطح مقطع هادی، جنس سیم، روش نصب، دمای محیط و تعداد هادی‌های مجاور می‌توانند روی ظرفیت جریان‌دهی واقعی کابل اثر بگذارند. به همین دلیل انتخاب A9F74132 باید بعد از مشخص شدن جریان طراحی و شرایط نصب انجام شود.
اگر هدف استفاده از کلید در یک تابلو برق صنعتی است، هماهنگی میان کلید، کابل و تجهیزات حفاظتی بالادست و پایین‌دست نیز باید بررسی شود.
کاربرد A9F74132 در مدارهای مختلف
کاربرد یک کلید ۳۲ آمپر به نوع بار و طراحی مدار وابسته است. این مدل می‌تواند در مدارهایی با بارهای مختلف مورد استفاده قرار گیرد، اما تأیید کاربرد آن تنها با مشاهده جریان نامی امکان‌پذیر نیست.
برای مدارهای روشنایی یا مصرف‌کننده‌های عمومی، جریان طراحی و ظرفیت هادی باید بررسی شود. در مدارهای موتوری نیز جریان راه‌اندازی و مشخصات حفاظت موتور اهمیت بیشتری پیدا می‌کنند.
در بارهای موتوری، صرفاً ۳۲ آمپر بودن MCB برای تعیین مناسب بودن آن کافی نیست؛ زیرا جریان استارت موتور می‌تواند برای مدت کوتاهی بسیار بیشتر از جریان کاری باشد.
ابعاد و وزن کلید مینیاتوری ۳۲ آمپر
| عرض | 18mm |
|---|---|
| ارتفاع | 85mm |
| عمق | 78.5mm |
| ابعاد کلی | 18 × 85 × 78.5mm |
| وزن | حدود 0.215kg |
| نصب | DIN Rail |
نکات مهم هنگام انتخاب A9F74132
- جریان طراحی مدار را قبل از انتخاب کلید مشخص کنید.
- ظرفیت جریان‌دهی کابل را با شرایط واقعی نصب بررسی کنید.
- برای بارهای موتوری، جریان راه‌اندازی را در نظر بگیرید.
- منحنی C را متناسب با رفتار بار انتخاب کنید.
- سطح اتصال کوتاه احتمالی محل نصب را با قدرت قطع کلید مقایسه کنید.
- در تابلوهای متراکم، شرایط حرارتی و Derating را بررسی کنید.
سوالات متداول کلید مینیاتوری اشنایدر ۳۲ آمپر
A9F74132 چه نوع کلیدی است؟
8×In برای کلید ۳۲ آمپر چند آمپر می‌شود؟
قدرت قطع A9F74132 چقدر است؟
آیا کلید ۳۲ آمپر برای موتور مناسب است؟
آیا این کلید حفاظت نشتی جریان دارد؟
اگر کلید ۳۲ آمپر مرتباً قطع کند چه باید کرد؟
انتخاب صحیح MCB باید بر اساس جریان بار، ظرفیت هادی، منحنی قطع و سطح اتصال کوتاه مدار انجام شود.
