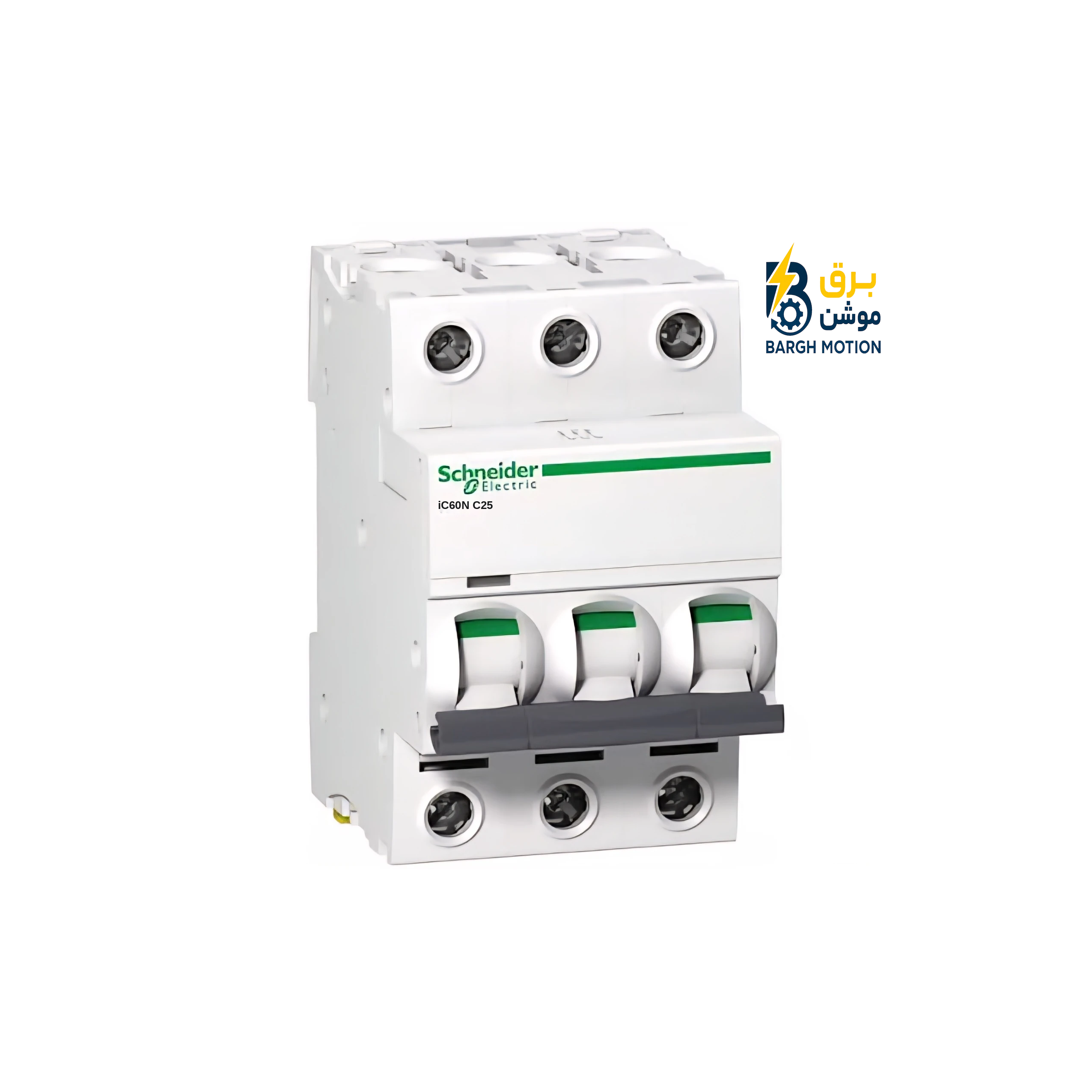

کلید مینیاتوری سه پل اشنایدر 25 آمپر Curve C

کلید مینیاتوری سه پل اشنایدر ۲۵ آمپر تیپ C

● برند: Schneider Electric (اشنایدر الکتریک)
● سری محصول: Acti9 iC60N
● دسته محصول: Miniature Circuit Breaker (MCB)
● پیکربندی پل: سه‌پل (3P)
● جریان کاری نامی: 25A
● منحنی عملکرد: Curve C
● ولتاژ عایقی نامی (Ui): 500V AC
● ولتاژ عملیاتی نامی (Ue): 400V AC
● ظرفیت قطع اتصال کوتاه: 6kA
● فرکانس نامی: 50/60Hz
● استاندارد مرجع: IEC/EN 60898-1
● روش نصب: نصب روی ریل DIN
● تعداد ماژول: 2 ماژول (36mm)
● نوع ترمینال: ترمینال پیچی
● کاربری اصلی: حفاظت مدارهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه
● نوع مکانیزم قطع: ترمومغناطیسی

ویژگی های محصول

آیدی:

18364

قیمت اصلی:

قيمت

قیمت : رایگان

با من تماس بگیر!

ویژگی های بیشتر محصول

توضیحات
نظرات (0)

توضیح

مشاوره و استعلام قیمت کلید مینیاتوری اشنایدر ۲۵ آمپر

09331234717 📞 021-82808891 ☎️

📄 دریافت پیش‌فاکتور از طریق بله و واتساپ

```html

کلید مینیاتوری سه پل اشنایدر iC60N بیست و پنج آمپر Curve C

Schneider Electric Acti9 iC60N 3P 25A C Curve | A9F74325

کلید مینیاتوری سه پل اشنایدر 25 آمپر از خانواده Acti9 iC60N برای حفاظت مدارهای سه‌فاز در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. رفرنس A9F74325 دارای سه پل، جریان نامی 25A و منحنی عملکرد C است و در ساختارهای توزیع برق و مدارهای قدرت سه‌فاز کاربرد دارد.

در یک سیستم سه‌فاز، انتخاب 25A تنها به این معنی نیست که هر بار با جریان نزدیک به 25 آمپر می‌تواند بدون بررسی بیشتر به این کلید متصل شود. ظرفیت کابل، جریان طراحی، شرایط نصب، دمای محیط، طول مسیر، نوع مصرف‌کننده و سطح جریان اتصال کوتاه باید در کنار مشخصات MCB بررسی شوند.

شناسنامه فنی A9F74325

برند	Schneider Electric
خانواده محصول	Acti9 iC60N
نوع تجهیز	Miniature Circuit Breaker (MCB)
پارت نامبر	A9F74325
تعداد پل	3P
جریان نامی In	25A
منحنی عملکرد	Curve C
نوع عملکرد حفاظتی	Thermal-Magnetic
قدرت قطع طبق IEC/EN 60898-1	6kA
قدرت قطع طبق IEC/EN 60947-2	10kA
فرکانس کاری	50/60Hz
نوع نصب	DIN Rail
حفاظت اصلی	اضافه‌بار و اتصال کوتاه

مشخصات پایه رفرنس A9F74325 شامل ساختار 3P، جریان 25A، منحنی C و قدرت قطع 6000A طبق IEC/EN 60898-1 و 10kA طبق IEC/EN 60947-2 است. Schneider همچنین برای خانواده iC60N قابلیت‌هایی مانند Visitrip، VisiSafe و امکان افزودن تجهیزات جانبی را اعلام کرده است.

25 آمپر را از روی جریان طراحی انتخاب کنیم، نه از روی جریان لحظه‌ای

یکی از اشتباهات رایج در انتخاب MCB این است که جریان مصرف‌کننده مستقیماً با عدد درج‌شده روی کلید مقایسه شود. در طراحی واقعی، ابتدا باید جریان طراحی مدار مشخص شود و سپس شرایط عبور جریان در هادی بررسی شود.

به‌عنوان نمونه، یک فیدر سه‌فاز ممکن است در شرایط کاری معمول 21 یا 22 آمپر جریان داشته باشد؛ اما انتخاب کلید 25 آمپر باید همراه با بررسی سطح مقطع کابل، روش نصب، دمای محیط و نحوه بارگذاری انجام شود.

اصل مهم در طراحی: MCB نباید صرفاً برای جلوگیری از قطع ناخواسته با آمپراژ بالاتر انتخاب شود. حفاظت باید با ظرفیت مجاز هادی و شرایط واقعی مدار هماهنگ باشد.

افت ولتاژ؛ عاملی که در انتخاب کلید 25A نباید فراموش شود

در فیدرهای طولانی، تنها انتخاب MCB کافی نیست. اگر فاصله تابلو تا مصرف‌کننده زیاد باشد، مقاومت هادی باعث ایجاد افت ولتاژ می‌شود. این موضوع به‌خصوص در مدارهایی که موتور، کنتاکتور یا تجهیزات حساس در انتهای خط قرار دارند اهمیت پیدا می‌کند.

نکته مهم این است که MCB وظیفه جبران افت ولتاژ را ندارد. وظیفه کلید، حفاظت مدار در محدوده عملکرد مشخص است؛ بنابراین طراحی کابل و محاسبه افت ولتاژ باید جداگانه انجام شود.

ترتیب بررسی یک فیدر 25 آمپر:

جریان بار → طول مسیر → سطح مقطع کابل → افت ولتاژ → MCB

رابطه جریان سه‌فاز با توان؛ 25 آمپر چه توانی را می‌تواند تغذیه کند؟

در مدار سه‌فاز، توان اکتیو را می‌توان به‌صورت تقریبی از رابطه P = √3 × V × I × cosφ × η بررسی کرد. بنابراین نمی‌توان تنها از روی عبارت «25A» یک توان ثابت برای تمام مصرف‌کننده‌ها تعیین کرد.

برای مثال، در یک شبکه سه‌فاز 400V و با ضریب توان واحد، مقدار تئوری √3 × 400 × 25 ≈ 17.3kW خواهد بود. اما این عدد به معنی مجاز بودن استفاده از کلید 25A برای هر بار 17.3 کیلوواتی نیست؛ نوع بار، ضریب توان، راندمان، شرایط کابل و الزامات حفاظتی باید جداگانه بررسی شوند.

نکته مهندسی: توان قابل استفاده از یک فیدر سه‌فاز فقط تابع آمپراژ MCB نیست و باید شرایط کامل مدار در نظر گرفته شود.

Curve C در 25 آمپر چه مفهومی دارد؟

حرف C روی بدنه این کلید نشان‌دهنده منحنی عملکرد مغناطیسی آن است و نباید با جریان نامی اشتباه گرفته شود. در نتیجه عبارت C25 به معنی «کلید 25 آمپر با منحنی C» است، نه اینکه کلید دقیقاً در 25 آمپر قطع کند.

در یک MCB، عملکرد حرارتی و مغناطیسی دو رفتار متفاوت دارند. افزایش نسبتاً محدود جریان می‌تواند باعث عملکرد بخش حرارتی در طول زمان شود، در حالی که جریان‌های شدید ناشی از خطا می‌توانند بخش مغناطیسی را فعال کنند.

تفسیر ساده پلاک C25

C → Curve + 25A → Rated Current

25 آمپر در فیدر سه‌فاز چه نقشی دارد؟

یک MCB سه‌پل 25 آمپر می‌تواند در ورودی یا خروجی یک فیدر سه‌فاز قرار گیرد تا مسیرهای فاز L1، L2 و L3 در یک تجهیز مشترک تحت حفاظت قرار گیرند. این ساختار برای تابلوهای توزیع، فیدرهای فرعی، مدارهای تجهیزات صنعتی و بخش‌هایی از مدار قدرت کاربرد دارد.

با این حال، سه‌پل بودن به معنی قطع نول نیست. در یک کلید 3P، سه مسیر فاز تحت کنترل قرار می‌گیرند و برای مدارهایی که نیاز به قطع نول یا حفاظت خاص دارند باید نوع مناسب تجهیز انتخاب شود.

L1 → 25A Pole 1 → Load

L2 → 25A Pole 2 → Load

L3 → 25A Pole 3 → Load

تفاوت MCB سه پل 25A با کلید ایزولاتور سه پل

از نظر ظاهری ممکن است هر دو تجهیز دارای سه دسته یا وضعیت ON/OFF باشند، اما عملکرد حفاظتی آنها یکسان نیست. MCB علاوه بر قطع و وصل مدار، دارای مکانیزم حفاظتی در برابر اضافه‌بار و اتصال کوتاه است.

در مقابل، یک ایزولاتور برای جداسازی مدار طراحی می‌شود و نباید صرفاً بر اساس شباهت ظاهری آن را جایگزین MCB کرد. تشخیص نوع تجهیز باید از روی مشخصات فنی، استاندارد و کد محصول انجام شود.

MCB 25A یا MPCB برای موتور سه‌فاز؟

ویژگی	MCB 25A	MPCB
حفاظت اتصال کوتاه	دارد	دارد
حفاظت اضافه‌بار موتور	بر اساس مشخصات MCB	اختصاصی برای موتور
تنظیم جریان موتور	معمولاً ندارد	معمولاً قابل تنظیم است
کاربری اصلی	حفاظت عمومی مدار	حفاظت مدار موتور

اگر موتور سه‌فاز دارای جریان نامی 25 آمپر باشد، استفاده از MCB 25A به‌تنهایی به معنی کامل بودن حفاظت موتور نیست. در طراحی موتور باید جریان نامی، روش راه‌اندازی، جریان هجومی، حفاظت اضافه‌بار و هماهنگی با کنتاکتور بررسی شود.

قدرت قطع 6kA و 10kA را چگونه باید تفسیر کرد؟

در مشخصات A9F74325، Schneider مقدار 6kA را مطابق IEC/EN 60898-1 و 10kA را مطابق IEC/EN 60947-2 اعلام می‌کند. این دو عدد را نباید بدون توجه به استاندارد و شرایط آزمون با یکدیگر مقایسه کرد.

در پروژه واقعی، جریان اتصال کوتاه احتمالی در نقطه نصب باید مشخص شود و سپس با ظرفیت قطع تجهیز در همان شرایط مقایسه گردد. این موضوع به‌خصوص در تابلوهایی که به ترانس یا شبکه‌ای با قدرت اتصال کوتاه بالا نزدیک هستند اهمیت بیشتری دارد.

نکته مهم: قدرت قطع MCB با جریان نامی 25A یکی نیست. 25A ظرفیت جریان نامی تجهیز است، در حالی که kA مربوط به توانایی قطع جریان خطای اتصال کوتاه در شرایط استاندارد مربوطه است.

Selectivity؛ چرا هماهنگی با کلید بالادست مهم است؟

فرض کنید یک تابلو اصلی دارای کلید حفاظتی بالادست و در یکی از خروجی‌ها MCB سه‌پل 25A نصب شده باشد. در صورت بروز خطا در همان خروجی، طراحی مناسب حفاظت می‌تواند باعث شود تجهیز نزدیک‌تر به محل خطا عملکرد خود را انجام دهد و از قطع غیرضروری بخش بزرگ‌تری از شبکه جلوگیری شود.

این مفهوم با عنوان Selectivity یا گزینش‌پذیری حفاظتی شناخته می‌شود و برای بررسی دقیق آن باید منحنی عملکرد، جریان‌های خطا و جداول هماهنگی تجهیزات بررسی شوند.

ساختار مفهومی حفاظت گزینشی:

شبکه → کلید اصلی → فیدر → MCB 25A → مصرف‌کننده

اگر بار سه‌فاز نامتعادل باشد چه اتفاقی می‌افتد؟

در یک شبکه سه‌فاز، توزیع نامناسب بار بین فازها می‌تواند باعث ایجاد اختلاف جریان میان L1، L2 و L3 شود. در چنین شرایطی، بررسی جریان هر فاز اهمیت دارد و نباید فقط جریان یکی از فازها مبنای تصمیم‌گیری قرار گیرد.

MCB سه‌پل برای حفاظت مسیرهای سه‌فاز طراحی شده است، اما طراحی صحیح سیستم نیازمند بررسی تعادل بار، جریان نول در صورت وجود، نوع مصرف‌کننده و نحوه توزیع بار در تابلو است.

علائم روی کلید 25 آمپر چه اطلاعاتی می‌دهند؟

در شناسایی این تجهیز، چند مشخصه اصلی اهمیت دارد. عبارت 25A جریان نامی را مشخص می‌کند، حرف C منحنی عملکرد را نشان می‌دهد و 3P تعداد پل‌های حفاظتی را مشخص می‌کند.

همچنین اطلاعات استاندارد، قدرت قطع، ولتاژ کاری و کد محصول برای شناسایی دقیق تجهیز اهمیت دارند. نوشته ON/OFF به‌تنهایی به معنی وجود حفاظت اضافه‌بار و اتصال کوتاه نیست؛ نوع تجهیز باید از روی مشخصات فنی مشخص شود.

چرا انتخاب 25A بدون بررسی کابل می‌تواند خطرناک باشد؟

اگر ظرفیت مجاز عبور جریان کابل کمتر از سطح حفاظتی موردنیاز مدار باشد، افزایش آمپراژ MCB برای جلوگیری از تریپ می‌تواند حفاظت هادی را مختل کند. بنابراین ابتدا باید ظرفیت جریان مجاز هادی با شرایط نصب مشخص شود و سپس هماهنگی آن با وسیله حفاظتی بررسی گردد.

منطق انتخاب حفاظتی

بار → جریان طراحی → کابل → حفاظت → MCB 25A

راهنمای فنی انتخاب A9F74325

جریان طراحی مدار قبل از انتخاب کلید محاسبه شود.
ظرفیت جریان مجاز کابل و شرایط نصب بررسی شود.
افت ولتاژ برای مسیرهای طولانی محاسبه شود.
نوع بار و رفتار آن هنگام راه‌اندازی مشخص شود.
Curve C با شرایط جریان هجومی بار تطبیق داده شود.
جریان اتصال کوتاه احتمالی نقطه نصب بررسی شود.
قدرت قطع تجهیز مطابق استاندارد مربوطه بررسی شود.
هماهنگی حفاظتی با کلیدهای بالادست و پایین‌دست بررسی گردد.
در مدارهای موتور، حفاظت اضافه‌بار اختصاصی نیز در نظر گرفته شود.

نکات اجرایی هنگام نصب در تابلو

قبل از نصب، رفرنس روی بدنه با مشخصات طراحی تطبیق داده شود. کلید باید به‌درستی روی ریل DIN قرار گیرد و اتصالات ترمینالی مطابق دستورالعمل سازنده انجام شوند.

پس از نصب نیز بررسی سفتی اتصالات، ترتیب فازها، شرایط بارگذاری و عملکرد مدار اهمیت دارد. در تابلوهای صنعتی، ثبت رفرنس تجهیزات در نقشه و لیست قطعات نیز می‌تواند تعمیرات و عیب‌یابی آینده را ساده‌تر کند.

سؤالات متداول درباره کلید سه پل 25 آمپر اشنایدر

آیا A9F74325 همان کلید 25 آمپر سه پل است؟

بله. A9F74325 به کلید Acti9 iC60N با ساختار 3P، جریان نامی 25A و منحنی C مربوط است.

آیا کلید 25 آمپر برای موتور 25 آمپر مناسب است؟

صرفاً بر اساس برابر بودن جریان نامی نمی‌توان تصمیم گرفت. جریان راه‌اندازی، نوع موتور، روش استارت و حفاظت اضافه‌بار باید بررسی شوند.

آیا 25A یعنی کلید دقیقاً در 25 آمپر قطع می‌کند؟

خیر. 25A جریان نامی تجهیز است و رفتار تریپ به مقدار اضافه‌جریان، مدت زمان آن و منحنی عملکرد وابسته است.

تفاوت 25A با 6kA چیست؟

25A جریان نامی کلید است، در حالی که 6kA ظرفیت قطع اعلام‌شده طبق IEC/EN 60898-1 برای شرایط مربوط به آن استاندارد است.

آیا کلید سه‌پل 25A نول را هم قطع می‌کند؟

خیر. ساختار 3P شامل سه پل برای مسیرهای فاز است. اگر مدار نیاز به قطع نول داشته باشد باید تجهیز با پیکربندی مناسب انتخاب شود.

آیا MCB 25A را می‌توان به‌عنوان MPCB استفاده کرد؟

MCB و MPCB عملکرد و کاربرد یکسانی ندارند. در مدار موتور باید الزامات حفاظت موتور و اضافه‌بار به‌صورت جداگانه بررسی شود.

آیا کلید 25A برای تمام کابل‌ها مناسب است؟

خیر. انتخاب MCB باید با ظرفیت جریان مجاز هادی، روش نصب، دمای محیط، طول مسیر و شرایط مدار هماهنگ شود.

جمع‌بندی تخصصی کلید Schneider iC60N سه پل 25 آمپر

Schneider Acti9 iC60N A9F74325 یک کلید مینیاتوری سه‌پل با جریان نامی 25 آمپر و منحنی C است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است. مشخصات رسمی Schneider برای این رفرنس، 6kA طبق IEC/EN 60898-1 و 10kA طبق IEC/EN 60947-2 را اعلام می‌کند.

در انتخاب این کلید، عدد 25 آمپر تنها یکی از پارامترهای تصمیم‌گیری است. جریان طراحی، ظرفیت کابل، افت ولتاژ، نوع بار، جریان راه‌اندازی، جریان اتصال کوتاه و هماهنگی حفاظتی باید در کنار یکدیگر بررسی شوند. همین رویکرد باعث می‌شود MCB از یک قطعه صرفاً آمپراژی به بخشی از یک سیستم حفاظتی مهندسی‌شده تبدیل شود.
