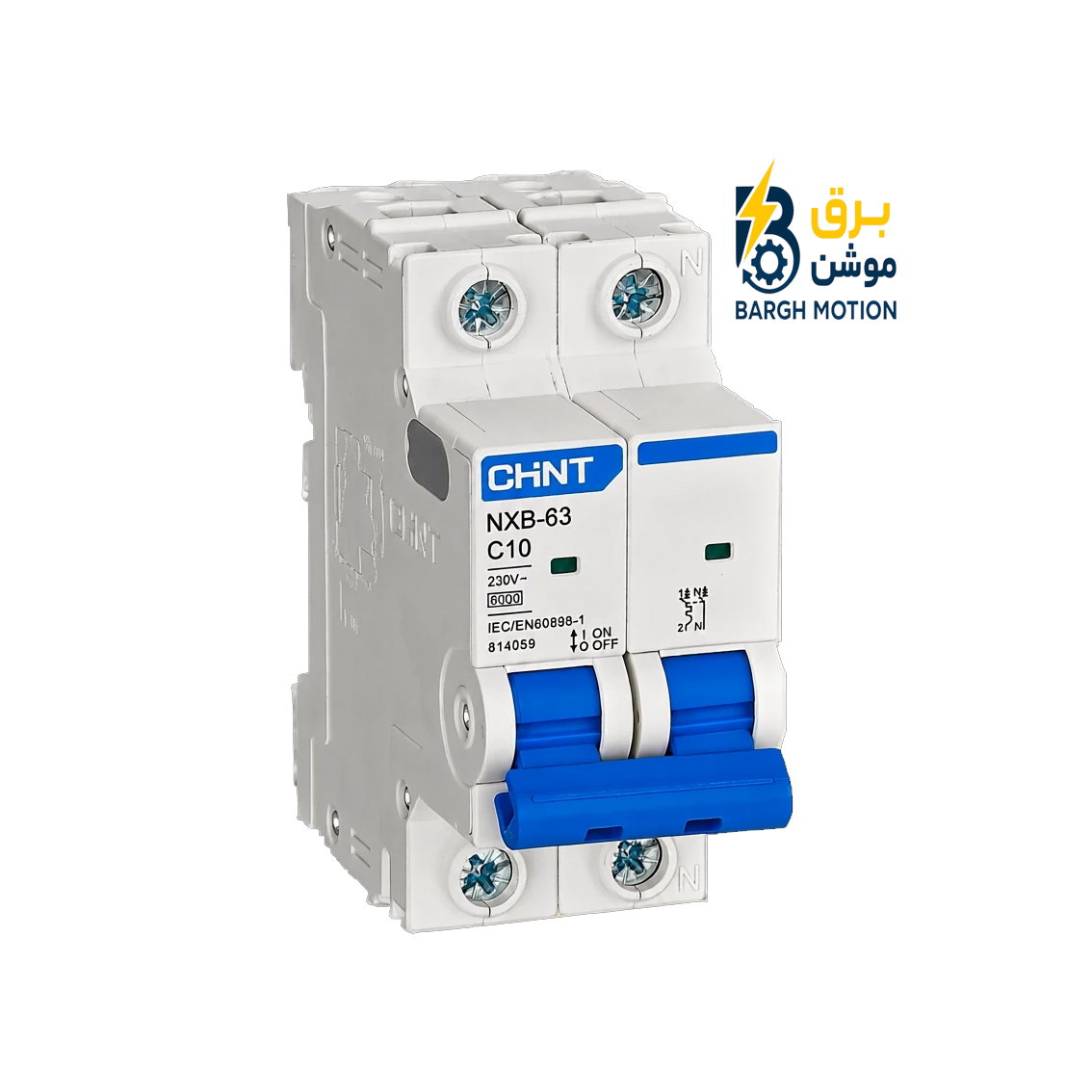

کلید مینیاتوری CHINT NB1-63 دو پل 10 آمپر C10
بررسی تخصصی ساختار 2P، نحوه انتخاب کلید C10، رابطه جریان با سطح مقطع سیم، افت ولتاژ، بارهای پیوسته و نکات اجرایی در مدارهای تکفاز
چرا کلید 10 آمپر دوپل انتخاب می‌شود؟
در بسیاری از مدارهای تکفاز، انتخاب کلید مینیاتوری فقط بر اساس جریان مصرف‌کننده انجام نمی‌شود. تعداد پل‌ها نیز باید با ساختار مدار و روش جداسازی هادی‌ها هماهنگ باشد. CHINT NB1-63 2P C10 برای مدارهایی طراحی شده که در آن پیکربندی دوپل در کنار جریان نامی 10 آمپر مورد نیاز است.
در ساختار 2P، دو مسیر در قالب یک کلید دوپل کنترل می‌شوند. این موضوع می‌تواند در مدارهایی که قطع همزمان دو هادی اهمیت دارد، یک مزیت اجرایی محسوب شود.
در پروژه‌های توزیع برق، چنین انتخابی باید از مرحله طراحی فیدر تا جانمایی تجهیزات در طراحی تابلو برق صنعتی در نظر گرفته شود.
مشخصات فنی CHINT NB1-63 2P C10
طبق کاتالوگ رسمی CHINT، مدل NB1-63 2P C10 6kA DB با کد 179656 عرضه شده است. سری NB1-63 برای پیکربندی 2P دارای ولتاژ نامی 400V AC و قدرت قطع 6kA است.
10 آمپر در عمل یعنی چه؟
جریان نامی 10 آمپر به این معناست که کلید برای جریان کاری نامی 10A طراحی شده است؛ اما این مقدار به معنی قطع فوری مدار در 10 آمپر نیست. عملکرد بخش حرارتی به مقدار اضافه‌بار و مدت زمان عبور آن وابسته است و بخش مغناطیسی در برابر جریان‌های بسیار بالاتر و سریع‌تر واکنش نشان می‌دهد.
از طرف دیگر، عدد C در C10 اهمیت زیادی دارد. طبق مشخصات عملکرد منحنی C، محدوده عملکرد مغناطیسی آن در حدود 5 تا 10 برابر جریان نامی است. بنابراین برای C10 می‌توان محدوده تقریبی زیر را در نظر گرفت:
تا
10 × 10A = 100A
این بازه برای درک مشخصه تریپ مغناطیسی است و نباید آن را به‌عنوان یک مقدار قطع لحظه‌ای دقیق در نظر گرفت.
تفاوت واقعی C10 با C6؛ فقط 4 آمپر بیشتر نیست
مدار با جریان طراحی پایین‌تر
برای مدارهایی که جریان طراحی آن‌ها در محدوده پایین‌تری قرار دارد، انتخاب 6 آمپر می‌تواند حفاظت مناسب‌تری ایجاد کند؛ به شرط تطبیق با کابل و نوع بار.
ظرفیت جریان بالاتر
C10 امکان عبور جریان نامی بالاتری نسبت به C6 دارد، اما به همان نسبت باید ظرفیت هادی، روش نصب و شرایط حرارتی مدار نیز بررسی شود.
رابطه C10 با سطح مقطع سیم
یکی از مهم‌ترین نکات در انتخاب کلید مینیاتوری این است که کلید باید بتواند از هادی مدار در برابر اضافه‌بار محافظت کند. بنابراین ترتیب صحیح انتخاب به این شکل است:
جریان طراحی بار را تعیین کنید.
روش نصب کابل را مشخص کنید.
ظرفیت جریان مجاز هادی را بررسی کنید.
افت ولتاژ مسیر را کنترل کنید.
سپس جریان نامی کلید را انتخاب کنید.
هماهنگی حفاظتی بالادست را بررسی کنید.
در نتیجه نمی‌توان گفت «C10 همیشه برای یک سیم مشخص مناسب است». طول مسیر، دمای محیط، نوع نصب و تعداد هادی‌های مجاور روی ظرفیت واقعی کابل اثر می‌گذارند.
برای تابلوهایی که تعداد زیادی فیدر در کنار یکدیگر قرار دارند، آرایش تجهیزات حفاظتی باید به شکلی باشد که مسیرهای سیم‌کشی و دفع حرارت نیز در نظر گرفته شوند.
افت ولتاژ؛ عاملی که هنگام انتخاب C10 نباید فراموش شود
فرض کنید یک مدار 10 آمپری طول زیادی داشته باشد. ممکن است ظرفیت حرارتی سیم برای عبور جریان کافی باشد، اما افت ولتاژ در انتهای مسیر باعث شود تجهیز مصرف‌کننده ولتاژ مناسبی دریافت نکند.
برای یک مدار تکفاز، به‌صورت ساده می‌توان افت ولتاژ را به شکل زیر بررسی کرد:
و مقاومت هادی نیز به طول مسیر و سطح مقطع وابسته است:
بنابراین افزایش طول مسیر یا کاهش سطح مقطع می‌تواند افت ولتاژ را افزایش دهد. به همین دلیل انتخاب سیم برای C10 فقط یک مسئله «تحمل آمپر» نیست.
در اجرای سیم‌کشی تابلو برق نیز باید مسیر فیدرها، طول سیم‌ها و محل ترمینال‌ها از ابتدا مشخص باشند.
C10 برای بارهای پیوسته چه وضعیتی دارد؟
اگر یک مصرف‌کننده برای مدت طولانی در مدار باشد، جریان عبوری به صورت مداوم باعث گرم شدن هادی‌ها و تجهیزات می‌شود. بنابراین استفاده از کلید در شرایط بار پیوسته نیازمند بررسی شرایط حرارتی واقعی است.
| شرایط مدار | موضوعی که باید بررسی شود |
|---|---|
| بار کوتاه‌مدت | جریان کاری و راه‌اندازی |
| بار طولانی‌مدت | افزایش دما و ظرفیت مجاز هادی |
| مسیر کابل بلند | افت ولتاژ |
| چند کابل کنار هم | ضریب کاهش ظرفیت جریان |
| تابلو گرم | شرایط حرارتی داخلی تابلو |
این موضوع در تابلوهای صنعتی اهمیت بیشتری پیدا می‌کند؛ زیرا چندین کلید و کابل ممکن است در یک فضای محدود کنار یکدیگر قرار گرفته باشند.
دوپل بودن C10 چه تأثیری روی طراحی مدار دارد؟
در مدل دوپل، دو مسیر مدار در قالب یک تجهیز دوپل قرار گرفته‌اند. این ساختار می‌تواند در مدارهایی که قطع همزمان دو هادی مورد نیاز است، نسبت به استفاده از دو کلید مجزا انتخاب منسجم‌تری باشد.
اما یک نکته مهم وجود دارد: دوپل بودن به معنی دو برابر شدن جریان نامی نیست. جریان نامی کلید همچنان 10 آمپر است؛ یعنی هر پل برای پیکربندی اعلام‌شده در محدوده جریان نامی تجهیز کار می‌کند.
به همین دلیل عبارت «کلید دوپل 20 آمپر» برای C10 تعبیر درستی نیست؛ این تجهیز یک 2P / 10A است.
در پروژه‌هایی که چند مدار تکفاز کنار هم قرار دارند، طراحی فیدرهای تابلو باید به نحوی انجام شود که هر مدار حفاظت مستقل و متناسب داشته باشد.
قدرت قطع 6kA را با جریان 10A اشتباه نگیرید
دو عدد 10A و 6kA دو مفهوم کاملاً متفاوت دارند. 10A جریان نامی تجهیز است، در حالی که 6kA به قدرت قطع نامی در شرایط اتصال کوتاه مربوط می‌شود.
| مشخصه | مقدار | مفهوم |
|---|---|---|
| In | 10A | جریان نامی |
| Curve | C | مشخصه عملکرد تریپ |
| Icn | 6kA | قدرت قطع نامی |
| Ue | 400V AC | ولتاژ نامی برای 2P |
CHINT برای سری NB1-63 قدرت قطع 6kA و برای پیکربندی 2P ولتاژ نامی 400V را اعلام کرده است.
چه زمانی C10 انتخاب مناسبی نیست؟
جریان بار کمتر از نیاز واقعی
اگر جریان طراحی مدار بسیار پایین‌تر باشد، ممکن است کلید با جریان نامی کمتر گزینه مناسب‌تری باشد.
بار با جریان راه‌اندازی زیاد
برای برخی موتورها و تجهیزات دارای جریان هجومی، انتخاب منحنی و جریان نامی باید دقیق‌تر بررسی شود.
کابل با ظرفیت نامناسب
اگر هادی توان تحمل شرایط کاری مدار را نداشته باشد، افزایش آمپراژ کلید راه‌حل صحیح نیست.
اتصال کوتاه احتمالی بالا
قدرت قطع کلید باید با سطح اتصال کوتاه احتمالی محل نصب هماهنگ باشد.
اشکالات رایج در استفاده از کلید دوپل C10
جایگزین کردن C10 به جای C6 فقط برای جلوگیری از قطع.
نادیده گرفتن افت ولتاژ در مسیرهای طولانی.
محاسبه نکردن جریان راه‌اندازی بار.
اشتباه گرفتن 10A با مجموع جریان دو پل.
بی‌توجهی به دمای داخل تابلو.
انتخاب کلید بدون بررسی اتصال کوتاه احتمالی.
پرسش‌های متداول درباره CHINT C10 دوپل
جریان نامی آن 10 آمپر است و دوپل بودن باعث نمی‌شود جریان نامی آن 20 آمپر شود.
برای نسخه NB1-63 2P C10 6kA DB، کد ثبت‌شده در کاتالوگ CHINT برابر 179656 است.
CHINT برای پیکربندی 2P سری NB1-63 ولتاژ نامی 400V AC را اعلام کرده است.
مدل مورد بررسی دارای قدرت قطع نامی 6kA است.
در صورت تطابق جریان طراحی، نوع بار، جریان هجومی، کابل و شرایط نصب، می‌تواند مناسب باشد؛ انتخاب نهایی باید بر اساس مشخصات واقعی مدار انجام شود.
فقط در صورتی که سطح حفاظت مدار، ظرفیت هادی، جریان طراحی و سایر شرایط پروژه با کلید 10 آمپر سازگار باشد. افزایش آمپراژ صرفاً برای جلوگیری از تریپ توصیه نمی‌شود.
جریان نامی هر دو 10 آمپر است، اما مشخصه عملکرد مغناطیسی متفاوتی دارند. Curve C برای محدوده جریان هجومی بالاتری نسبت به Curve B در نظر گرفته می‌شود.
چک‌لیست انتخاب C10 قبل از خرید
| بررسی | وضعیت مطلوب |
|---|---|
| جریان طراحی | متناسب با 10A |
| تعداد پل | 2P |
| منحنی | C |
| قدرت قطع | حداقل متناسب با اتصال کوتاه محل |
| کابل | متناسب با جریان و روش نصب |
| افت ولتاژ | در محدوده مجاز پروژه |
| هماهنگی حفاظتی | بررسی با تجهیزات بالادست |
جمع‌بندی فنی
CHINT NB1-63 2P C10 یک کلید مینیاتوری دوپل با جریان نامی 10 آمپر، منحنی C، قدرت قطع 6kA و ولتاژ نامی 400V AC برای پیکربندی 2P است. کد مدل DB این محصول 179656 است.
نقطه مهم در انتخاب این تجهیز آن است که 10 آمپر را نباید به‌تنهایی معیار انتخاب قرار داد. جریان بار، سطح مقطع و روش نصب کابل، طول مسیر، افت ولتاژ، جریان راه‌اندازی و سطح اتصال کوتاه محل همگی باید در کنار یکدیگر بررسی شوند.
