مقدمه؛ چه زمانی رسیدن به C40 منطقی است؟
در بسیاری از مدارها، افزایش جریان نامی از 32 به 40 آمپر زمانی مطرح می‌شود که بار واقعی مدار به محدوده بالاتری رسیده یا توسعه مصرف‌کننده باعث افزایش جریان طراحی شده است. با این حال، افزایش آمپراژ کلید نباید به‌عنوان راه‌حل ساده برای جلوگیری از قطع‌های مکرر در نظر گرفته شود.

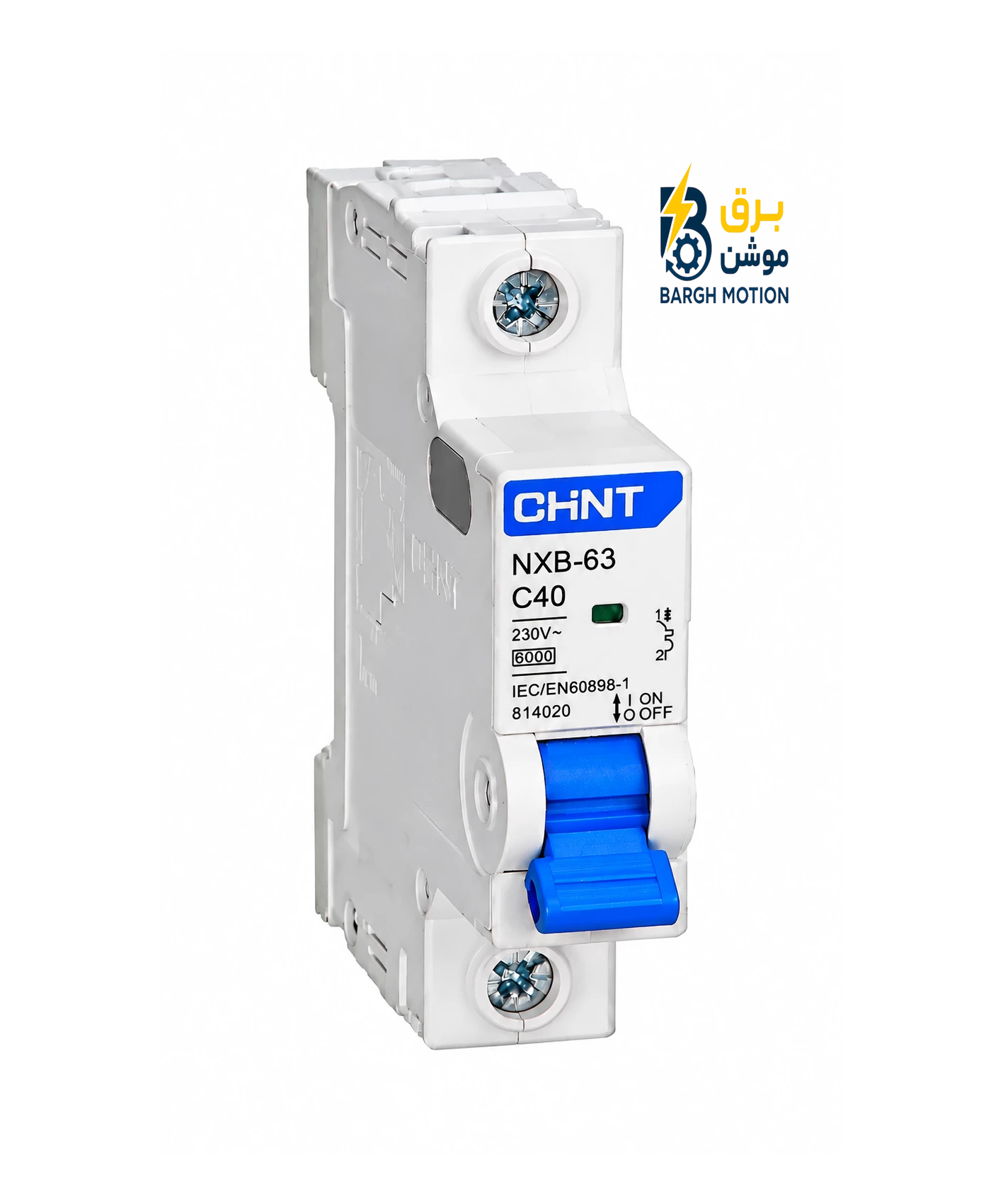

CHINT NB1-63 1P C40 یک کلید مینیاتوری تک‌پل با جریان نامی 40 آمپر و منحنی C است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه به کار می‌رود.
در طراحی مدارهای قدرت و فرمان، انتخاب C40 باید بر اساس جریان طراحی، ظرفیت هادی و شرایط واقعی بهره‌برداری انجام شود؛ نه صرفاً بر اساس آمپراژ بار.
مشخصات فنی CHINT NB1-63 1P C40
برای خرید، علاوه بر جریان 40 آمپر باید تعداد پل، منحنی C، قدرت قطع و کد دقیق محصول بررسی شود تا مدل انتخاب‌شده با نیاز پروژه مطابقت داشته باشد.
تفاوت واقعی C32 و C40 چیست؟
مهم‌ترین تفاوت این دو مدل در جریان نامی است؛ C32 برای 32 آمپر و C40 برای 40 آمپر نام‌گذاری شده است. اما این اختلاف 8 آمپری در طراحی مدار اثرات مهمی روی کابل، اتصالات و ظرفیت حرارتی دارد.
| پارامتر | C32 | C40 |
|---|---|---|
| جریان نامی | 32A | 40A |
| 5×In | 160A | 200A |
| 10×In | 320A | 400A |
| توان ظاهری در 230V | 7.36kVA | 9.2kVA |
این جدول نشان می‌دهد افزایش جریان نامی از 32 به 40 آمپر، فقط یک تغییر عددی روی بدنه کلید نیست و باید همراه با بررسی کامل مدار انجام شود.
محاسبه ظرفیت ظاهری C40 در شبکه 230 ولت
برای یک بار تکفاز ایده‌آل، توان ظاهری از رابطه زیر به دست می‌آید:
230 × 40 = 9200 VA
بنابراین جریان 40 آمپر در ولتاژ 230 ولت معادل حدود 9.2kVA توان ظاهری است.
بار پیوسته؛ نقطه‌ای که C40 نیاز به دقت بیشتری دارد
در بارهایی که برای مدت طولانی با جریان بالا کار می‌کنند، موضوع گرمایش هادی و تجهیزات اهمیت زیادی پیدا می‌کند. برای مثال یک بار صنعتی که ساعت‌ها نزدیک جریان نامی کار می‌کند، شرایط متفاوتی نسبت به باری دارد که فقط برای مدت کوتاه فعال می‌شود.
در این شرایط، استفاده از C40 باید با ظرفیت جریان مجاز کابل و شرایط نصب هماهنگ باشد.
به همین دلیل در طراحی تابلوهای توزیع صنعتی، بررسی بار پیوسته و شرایط حرارتی بخشی از فرآیند انتخاب تجهیزات حفاظتی است.
کابل مناسب C40 را فقط از روی عدد 40 انتخاب نکنید
یکی از خطاهای رایج این است که کاربر ابتدا کلید C40 را انتخاب کند و سپس کابل را صرفاً بر اساس جریان نامی کلید تعیین کند.
در طراحی صحیح، ابتدا جریان طراحی و شرایط نصب مشخص می‌شود، سپس ظرفیت جریان مجاز هادی بررسی شده و در نهایت تجهیز حفاظتی متناسب انتخاب می‌شود.
که در آن:
Ib = جریان طراحی مدار
In = جریان نامی کلید
Iz = ظرفیت جریان مجاز هادی
این رابطه یکی از اصول پایه هماهنگی بین بار، کلید و کابل است؛ البته در طراحی واقعی باید ضرایب تصحیح، روش نصب، دما و سایر شرایط استاندارد نیز لحاظ شوند.
چرا افزایش C32 به C40 گاهی خطرناک است؟
فرض کنید یک مدار با C32 مرتباً قطع می‌کند. اگر بدون بررسی علت، کلید با C40 تعویض شود، ممکن است مشکل ظاهری برطرف شود اما حفاظت هادی ضعیف‌تر شود.
ممکن است بار بیش از ظرفیت واقعی مدار باشد.
آستانه جریان نامی افزایش پیدا می‌کند.
اگر ظرفیت آن برای شرایط جدید کافی نباشد، حفاظت مدار دچار مشکل می‌شود.
بنابراین تعویض C32 با C40 باید نتیجه یک محاسبه مهندسی باشد، نه صرفاً راهکاری برای جلوگیری از تریپ.
رفتار مغناطیسی Curve C در مدل 40 آمپر
در کلیدهای Curve C، بخش مغناطیسی برای جریان‌های خطای بالا در محدوده چند برابر جریان نامی فعال می‌شود. برای C40، محدوده مرجع 5 تا 10 برابر جریان نامی است.
5 × 40 = 200A
10 × 40 = 400A
بنابراین محدوده مرجع عملکرد مغناطیسی C40 حدود 200 تا 400 آمپر است.
تأثیر شینه و ترمینال در مدار 40 آمپر
در جریان 40 آمپر، کیفیت اتصال الکتریکی اهمیت بیشتری پیدا می‌کند. یک اتصال نامناسب می‌تواند مقاومت تماس را افزایش داده و باعث تولید حرارت موضعی شود.
بنابراین هنگام نصب C40 موارد زیر باید بررسی شوند:
- استفاده از سطح مقطع مناسب هادی.
- قرارگیری صحیح سیم داخل ترمینال.
- اعمال گشتاور مناسب اتصال.
- عدم وجود شل‌شدگی یا اکسیدشدگی اتصال.
- استفاده صحیح از باسبار سازگار با تجهیزات.
- عدم اعمال نیروی مکانیکی نامناسب به ترمینال.
در مونتاژ اصولی تابلوهای برق، کیفیت اتصالات قدرت به اندازه انتخاب خود کلید اهمیت دارد.
جریان اتصال کوتاه و قدرت قطع 6kA
C40 این خانواده دارای قدرت قطع نامی 6kA است. این مشخصه باید با جریان اتصال کوتاه احتمالی در نقطه نصب مقایسه شود.
برای این مدل: Icn = 6kA
اگر جریان اتصال کوتاه احتمالی در محل نصب بیشتر از 6kA باشد، صرفاً انتخاب C40 به دلیل جریان نامی 40 آمپر کافی نیست و باید راهکار حفاظتی مناسب‌تری بررسی شود.
افت ولتاژ در فیدرهای 40 آمپری
هرچه طول مدار افزایش پیدا کند، مقاومت و راکتانس مسیر نیز اثر بیشتری روی افت ولتاژ خواهند داشت. بنابراین ممکن است مدار از نظر جریان با C40 سازگار باشد اما از نظر افت ولتاژ برای مصرف‌کننده مناسب نباشد.
این موضوع برای بارهایی که در انتهای فیدر قرار دارند اهمیت بیشتری دارد.
با افزایش جریان یا امپدانس مسیر، افت ولتاژ افزایش پیدا می‌کند.
به همین دلیل در طراحی و اجرای تابلو برق، انتخاب کابل فقط بر اساس جریان نامی کلید انجام نمی‌شود و طول مسیر نیز باید در محاسبات لحاظ شود.
چه بارهایی ممکن است به بررسی C40 نیاز داشته باشند؟
| نوع بار | نکته مهم |
|---|---|
| هیتر و بار مقاومتی | بررسی جریان کاری و مدت بهره‌برداری |
| تجهیزات صنعتی | بررسی جریان واقعی و شرایط کاری |
| فیدر توزیع | بررسی کابل و کلیدهای پایین‌دست |
| موتور | بررسی جریان راه‌اندازی و حفاظت موتور |
| منابع تغذیه | توجه به جریان هجومی اولیه |
| بارهای الکترونیکی | بررسی رفتار ورودی و جریان لحظه‌ای |
خطاهای رایج هنگام استفاده از CHINT C40
۱. انتخاب کلید فقط بر اساس توان پلاک
توان پلاک به‌تنهایی اطلاعات کافی برای انتخاب MCB را فراهم نمی‌کند؛ شرایط بهره‌برداری و ضریب توان نیز اهمیت دارند.
۲. جایگزینی C32 با C40 بدون تغییر طراحی کابل
اگر کابل برای جریان جدید مناسب نباشد، افزایش آمپراژ کلید می‌تواند سطح حفاظت مدار را کاهش دهد.
۳. نادیده گرفتن دمای تابلو
تجمع حرارت می‌تواند عملکرد حرارتی تجهیزات را تحت تأثیر قرار دهد.
۴. بی‌توجهی به جریان اتصال کوتاه
عدد 6kA باید با شرایط واقعی محل نصب مقایسه شود.
۵. سفت نکردن صحیح ترمینال
اتصال نامناسب می‌تواند باعث افزایش مقاومت تماس و ایجاد نقطه داغ شود.
پرسش‌های متداول CHINT NB1-63 C40
جریان نامی این مدل 40 آمپر و پیکربندی آن تک‌پل است.
قدرت قطع نامی مدل مورد بررسی 6kA است.
کد DB مدل NB1-63 1P C40 برابر 179621 است.
در صورتی که جریان طراحی، کابل، شرایط نصب، افت ولتاژ و الزامات حفاظتی با آن هماهنگ باشند، می‌تواند انتخاب مناسبی باشد.
جریان نامی آنها به‌ترتیب 32 و 40 آمپر است؛ بنابراین C40 ظرفیت جریان نامی بالاتری دارد، اما این موضوع به معنی مناسب بودن آن برای هر مدار C32 نیست.
محدوده مرجع Curve C در این جریان حدود 200 تا 400 آمپر است.
باید جریان راه‌اندازی، مشخصات موتور و ساختار حفاظت موتور بررسی شود. انتخاب صرفاً بر اساس جریان نامی موتور کافی نیست.
خیر. باید جریان اتصال کوتاه احتمالی در محل نصب محاسبه و با قدرت قطع کلید مقایسه شود.
چک‌لیست انتخاب C40 قبل از خرید
| مورد بررسی | وضعیت مورد نیاز |
|---|---|
| جریان طراحی | ≤ 40A |
| ظرفیت کابل | متناسب با جریان و شرایط نصب |
| قدرت قطع | 6kA یا مطابق محاسبه اتصال کوتاه |
| منحنی قطع | C |
| پیکربندی | 1P |
| افت ولتاژ | در محدوده مجاز پروژه |
| شرایط حرارتی | بررسی‌شده |
| هماهنگی حفاظتی | بررسی‌شده با تجهیزات بالادست |
نکات مهم فنی قبل از استفاده
- 40 آمپر، جریان نامی کلید است و به معنی جریان مجاز هر کابل یا هر بار نیست.
- افزایش C32 به C40 بدون بررسی کابل تصمیم حفاظتی درستی نیست.
- قدرت قطع 6kA باید با سطح اتصال کوتاه واقعی محل نصب تطبیق داده شود.
- برای بارهای موتوری، جریان راه‌اندازی باید بررسی شود.
- دمای داخل تابلو و تراکم تجهیزات روی طراحی حرارتی اثر دارند.
- ترمینال‌ها باید با سطح مقطع مناسب و گشتاور صحیح بسته شوند.
- برای فیدرهای طولانی، افت ولتاژ و امپدانس مسیر باید محاسبه شود.
جمع‌بندی؛ C40 زمانی انتخاب خوبی است که کل مدار برای آن آماده باشد
CHINT NB1-63 1P C40 یک MCB تک‌پل 40 آمپر با منحنی C و قدرت قطع 6kA است که می‌تواند در مدارهای توزیع و کاربردهای مختلف مورد استفاده قرار گیرد.
با این حال، مزیت اصلی C40 فقط عبور جریان بالاتر نسبت به C32 نیست. انتخاب صحیح آن زمانی اتفاق می‌افتد که جریان طراحی، ظرفیت کابل، شرایط حرارتی، افت ولتاژ، اتصال کوتاه و هماهنگی حفاظتی همگی در یک طراحی واحد بررسی شده باشند.
در نتیجه، اگر هدف افزایش C32 به C40 است، ابتدا علت محدودیت یا تریپ مدار را پیدا کنید و سپس بر اساس محاسبات، کلید جدید را انتخاب کنید.
