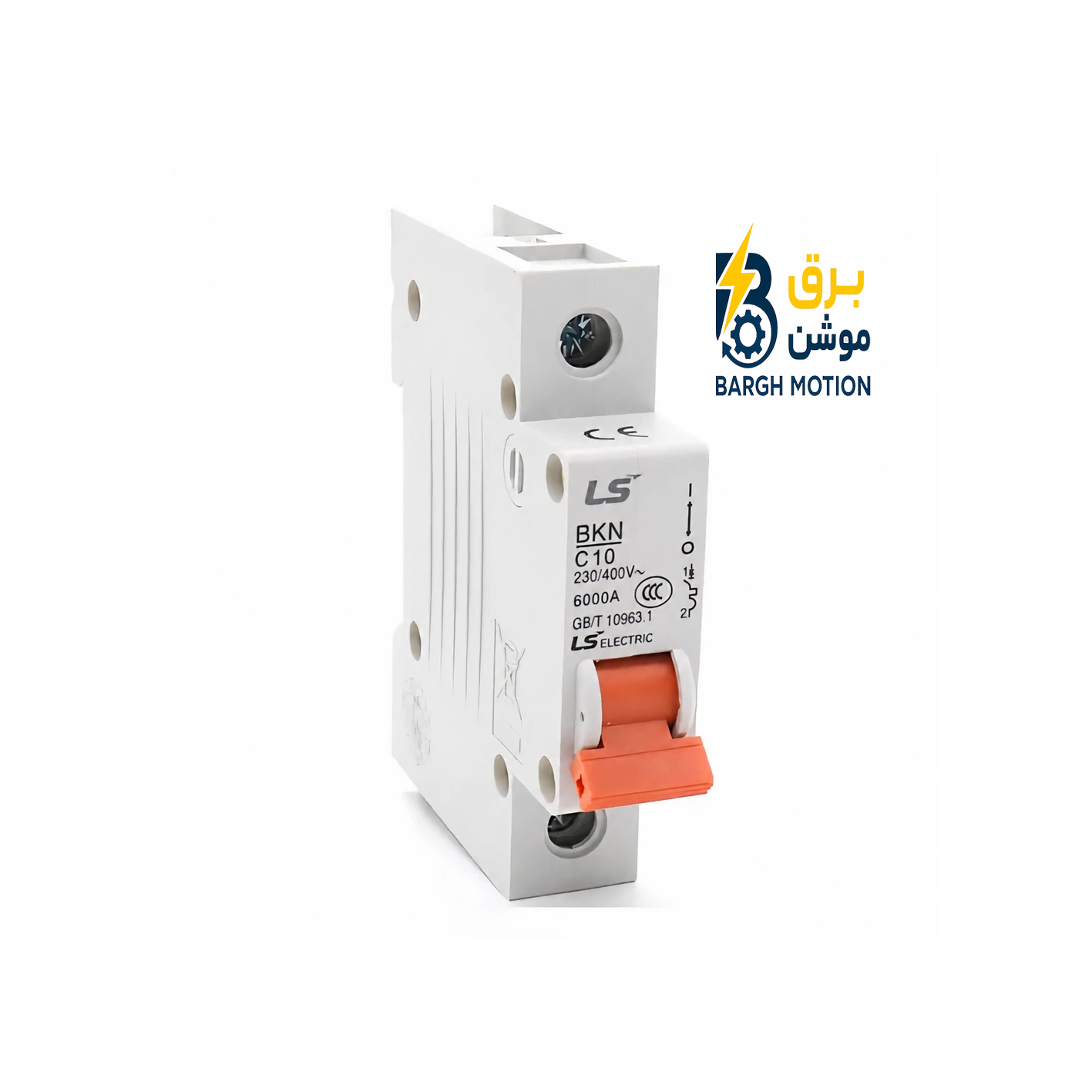

کلید مینیاتوری LS تک پل 10 آمپر؛ وقتی جریان از 10 آمپر بیشتر شود چه اتفاقی می‌افتد؟
در یک کلید مینیاتوری 10 آمپر، عدد 10A به این معنی نیست که کلید به محض رسیدن جریان به 10 آمپر، مدار را قطع می‌کند. این عدد «جریان نامی» تجهیز است و رفتار واقعی کلید به مقدار جریان، مدت زمان عبور آن، منحنی عملکرد و شرایط کاری بستگی دارد.
در این مقاله، LS BKN 1P C10A را از دید زمان قطع بررسی می‌کنیم؛ یعنی اگر جریان از 10 آمپر عبور کند، در 11 آمپر، 15 آمپر، 25 آمپر یا جریان بسیار بالاتر چه اتفاقی می‌افتد و چرا زمان قطع در همه این شرایط یکسان نیست.
10 آمپر دقیقاً چه چیزی را مشخص می‌کند؟
در مدل BKN 1P C10A، عدد 10A جریان نامی یا In کلید است. این مقدار نقطه مرجع عملکرد کلید در شرایط عادی است، نه یک مرز مطلق که عبور از آن باعث قطع لحظه‌ای شود.
به همین دلیل ممکن است جریانی کمی بیشتر از 10 آمپر برای مدتی از کلید عبور کند، بدون اینکه کلید بلافاصله قطع شود. اگر مقدار جریان بیشتر شود یا مدت اضافه‌بار افزایش پیدا کند، انرژی حرارتی ایجادشده در کلید نیز افزایش پیدا می‌کند و مکانیزم حرارتی وارد فرآیند قطع می‌شود.
جریان بیشتر از In الزاماً به معنی قطع فوری نیست.
در MCB، زمان قطع تابع رابطه بین مقدار جریان و مدت عبور آن است. هرچه اضافه‌بار شدیدتر باشد، معمولاً زمان لازم برای عملکرد حرارتی کمتر می‌شود.
اگر جریان از 10 آمپر بیشتر شود چه اتفاقی می‌افتد؟
برای ساده‌سازی، فرض کنیم یک مدار توسط C10A محافظت شده و جریان آن به تدریج افزایش پیدا کند. رفتار کلید را می‌توان به چند وضعیت کلی تقسیم کرد.
مدار در محدوده نزدیک جریان نامی کار می‌کند و کلید برای کارکرد عادی طراحی شده است.
اضافه‌بار ایجاد شده است، اما قطع الزاماً فوری نیست. بخش حرارتی با توجه به مقدار جریان و مدت زمان آن واکنش نشان می‌دهد.
با افزایش جریان، سرعت گرم‌شدن المان حرارتی بیشتر شده و زمان لازم برای عملکرد کاهش پیدا می‌کند.
نمودار ساده رفتار C10A در برابر افزایش جریان
نمایش مفهومی ناحیه‌های عملکرد
شرایط عادی
اضافه‌بار / عملکرد حرارتی
ناحیه مغناطیسی
این نمودار آموزشی و مفهومی است و جایگزین منحنی رسمی زمان-جریان سازنده نیست.
محاسبه زمان قطع؛ چرا نمی‌توان یک زمان ثابت گفت؟
یکی از اشتباهات رایج این است که برای هر جریان یک زمان ثابت برای قطع MCB در نظر بگیریم. در واقع منحنی زمان-جریان، یک رابطه وابسته به جریان است.
یعنی اگر جریان فقط کمی از 10A بیشتر شود، عملکرد حرارتی می‌تواند زمان بیشتری نیاز داشته باشد؛ اما اگر جریان چند برابر In شود، زمان عملکرد کاهش پیدا می‌کند.
برای درک ساده‌تر، نسبت جریان به جریان نامی را محاسبه می‌کنیم.
برای C10A داریم:
نسبت جریان:
این وضعیت یک اضافه‌بار نسبتاً کوچک است و نمی‌توان انتظار قطع لحظه‌ای داشت.
نسبت جریان:
شدت اضافه‌بار بیشتر شده و شرایط حرارتی سریع‌تر به سمت عملکرد کلید می‌رود.
نسبت جریان:
این نقطه در آزمون‌های استاندارد MCB اهمیت دارد و در محدوده عملکرد حرارتی قرار می‌گیرد.
نسبت جریان:
جریان به محدوده بالاتری رسیده و برای منحنی C، ناحیه شروع عملکرد مغناطیسی نیز اهمیت پیدا می‌کند.
پس C10A در 25 آمپر چه می‌کند؟
25 آمپر یعنی جریان حدود 2.5 برابر جریان نامی کلید است.
در چنین شرایطی دیگر نمی‌توان مدار را در وضعیت عادی در نظر گرفت. بخش حرارتی تحت تنش قابل توجهی قرار می‌گیرد و زمان قطع تابع مشخصه زمان-جریان کلید است.
بنابراین نمی‌توان گفت «C10A دقیقاً بعد از X ثانیه در 25 آمپر قطع می‌کند» مگر اینکه شرایط آزمون، دمای محیط و منحنی رسمی سازنده را مشخص کنیم.
منحنی زمان-جریان MCB یک محدوده عملکرد است، نه یک خط با یک زمان قطع ثابت. بنابراین برای طراحی دقیق حفاظتی باید از منحنی رسمی همان سری و شرایط آزمون استاندارد استفاده شود.
استاندارد چه چیزی درباره اضافه‌بار می‌گوید؟
برای MCBهای مطابق IEC 60898، جریان‌های آزمون مختلف برای بررسی عدم عملکرد و عملکرد تجهیز استفاده می‌شوند. برای یک کلید 10 آمپر، جریان‌های آزمون بر اساس ضریب‌هایی از In تعریف می‌شوند و زمان قطع به مقدار جریان وابسته است.
| وضعیت | ضریب نسبت به In | برای C10A | مفهوم |
|---|---|---|---|
| جریان نامی | 1 × In | 10A | شرایط مرجع بهره‌برداری |
| اضافه‌بار پایین | حدود 1.13 × In | حدود 11.3A | نباید با قطع فوری تفسیر شود |
| اضافه‌بار بالاتر | حدود 1.45 × In | حدود 14.5A | شرایط عملکرد حرارتی |
| آزمون جریان بالا | 2.55 × In | 25.5A | عملکرد در بازه زمانی استاندارد |
| ناحیه مغناطیسی C | حدود 5 تا 10 × In | حدود 50 تا 100A | قطع سریع‌تر در جریان‌های شدید |
این مقادیر برای درک استاندارد و عملکرد کلی آورده شده‌اند و نباید به‌عنوان یک «زمان قطع دقیق برای هر دستگاه در هر شرایط» استفاده شوند. کاتالوگ LS نیز BKN را کلید حفاظتی اضافه‌بار و اتصال کوتاه با تریپ حرارتی-مغناطیسی معرفی می‌کند.
منحنی C یعنی چه و چه ارتباطی با زمان قطع دارد؟
حرف C در C10A فقط یک حرف تزئینی نیست. این حرف مشخصه منحنی عملکرد مغناطیسی کلید را تعیین می‌کند.
در کلیدهای منحنی C، ناحیه عملکرد مغناطیسی معمولاً در محدوده حدود 5 تا 10 برابر جریان نامی قرار دارد. برای C10A، این محدوده تقریباً از 50 تا 100 آمپر است.
C10A → 10A × 5 = 50A
C10A → 10A × 10 = 100A
این یعنی جریان‌های بسیار بالا می‌توانند کلید را وارد ناحیه عملکرد سریع مغناطیسی کنند؛ اما نباید این اعداد را با ظرفیت قطع 6kA اشتباه گرفت.
اضافه‌بار با اتصال کوتاه یکی نیست
مثلاً مدار C10A به‌جای 10 آمپر، 13 یا 15 آمپر می‌کشد. این وضعیت معمولاً توسط مکانیزم حرارتی و با تأخیر زمانی مدیریت می‌شود.
بعضی موتورها و تجهیزات در لحظه روشن‌شدن جریان بیشتری می‌کشند. این جریان لزوماً به معنی اتصال کوتاه نیست.
در اتصال کوتاه جریان می‌تواند بسیار بزرگ شود و مکانیزم مغناطیسی برای قطع سریع مدار اهمیت پیدا می‌کند.
اگر C10A مرتباً قطع می‌کند، چه چیزی را بررسی کنیم؟
اول باید جریان واقعی مصرف‌کننده اندازه‌گیری شود. ممکن است بار واقعاً بیش از ظرفیت طراحی مدار مصرف کند.
اگر کلید بعد از چند دقیقه یا مدتی کار قطع می‌کند، احتمال اضافه‌بار حرارتی باید بررسی شود.
اگر کلید دقیقاً هنگام روشن شدن یک موتور یا تجهیز قطع می‌کند، جریان هجومی و سازگاری منحنی C باید بررسی شود.
اگر کلید بلافاصله بعد از وصل شدن مدار قطع می‌کند، احتمال اتصال کوتاه یا خطای شدید باید بررسی شود.
شل بودن اتصال می‌تواند باعث ایجاد حرارت موضعی و مشکلات عملکردی شود و باید بررسی شود.
اگر مدار از نظر بار و سیم‌کشی سالم است ولی رفتار کلید غیرعادی باقی می‌ماند، تجهیز باید توسط فرد متخصص تست یا تعویض شود.
یک اشتباه خطرناک؛ تبدیل C10A به C16A برای جلوگیری از قطع
ممکن است علت قطع، اضافه‌بار واقعی یا ایراد مصرف‌کننده باشد. با قرار دادن C16A بدون بررسی سیم‌کشی، ممکن است حفاظت مدار تغییر کند و هادی دیگر در شرایط طراحی‌شده محافظت نشود.
مشخصات فنی LS BKN 1P C10A
| مشخصه | مقدار |
|---|---|
| برند | LS ELECTRIC |
| سری | BKN |
| مدل | BKN 1P C10A |
| کد سفارش | 06110075R0 |
| تعداد پل | 1P |
| جریان نامی | 10A |
| منحنی عملکرد | Curve C |
| ظرفیت قطع | 6kA در 230/400VAC |
| نوع تریپ | Thermal-Magnetic |
| فرکانس | 50/60Hz |
| روش نصب | ریل DIN |
| استاندارد | IEC 60898 |
C10A در تابلو برق چه کاربردی دارد؟
در یک تابلو برق صنعتی، کلید C10A می‌تواند برای حفاظت مدارهای تکفاز با جریان طراحی مناسب استفاده شود. اما جایگاه آن در تابلو باید بر اساس طراحی کامل سیستم مشخص شود.
هماهنگی کلید با هادی، بار، تجهیزات بالادست و پایین‌دست و سطح اتصال کوتاه شبکه اهمیت دارد. به همین دلیل انتخاب مینیاتوری LS صرفاً بر اساس عدد آمپراژ انجام نمی‌شود.
هفت نکته که قبل از انتخاب C10A باید بدانید
جریان نامی 10 آمپر است.
حرف C منحنی عملکرد کلید است.
کلید تک‌پل است.
ظرفیت قطع است، نه جریان کاری.
اضافه‌بار توسط بخش حرارتی مدیریت می‌شود.
جریان‌های شدید وارد ناحیه عملکرد سریع مغناطیسی می‌شوند.
کلید باید با سیم و شرایط نصب هماهنگ باشد.
سؤالات متداول LS BKN 1P C10A
آیا اگر جریان از 10 آمپر عبور کند کلید فوراً قطع می‌کند؟
خیر. 10 آمپر جریان نامی است. اگر جریان کمی بیشتر از 10 آمپر شود، قطع لزوماً فوری نیست و عملکرد حرارتی به مقدار جریان و مدت زمان عبور آن وابسته است.
اگر جریان 15 آمپر شود چه اتفاقی می‌افتد؟
15 آمپر برابر 1.5 برابر جریان نامی C10A است. مدار در وضعیت اضافه‌بار قرار گرفته و مکانیزم حرارتی تحت تأثیر قرار می‌گیرد. زمان دقیق قطع را نمی‌توان بدون توجه به مشخصه زمان-جریان و شرایط آزمون تعیین کرد.
اگر جریان 25 آمپر از C10A عبور کند چه می‌شود؟
25 آمپر برابر 2.5 برابر جریان نامی است. این وضعیت اضافه‌بار شدید محسوب می‌شود و عملکرد حرارتی کلید بسیار سریع‌تر از اضافه‌بارهای کوچک‌تر خواهد بود.
آیا C10A در 50 آمپر فوراً قطع می‌کند؟
50 آمپر برابر 5 برابر جریان نامی است و در محدوده آغاز ناحیه مغناطیسی منحنی C قرار می‌گیرد. عملکرد دقیق باید بر اساس منحنی و شرایط آزمون سازنده بررسی شود.
چرا یک C10A ممکن است با 11 آمپر فوراً قطع نکند؟
زیرا 11 آمپر تنها 1.1 برابر جریان نامی است. عملکرد حرارتی MCB تابع زمان نیز هست و عبور کوتاه‌مدت یک جریان کمی بالاتر از In الزاماً باعث قطع فوری نمی‌شود.
آیا می‌توان زمان قطع C10A را دقیقاً با یک فرمول محاسبه کرد؟
خیر. می‌توان نسبت جریان به In را محاسبه کرد، اما زمان دقیق قطع از یک فرمول ساده به دست نمی‌آید. باید منحنی زمان-جریان سازنده، شرایط آزمون و دمای محیط در نظر گرفته شود.
ظرفیت قطع LS BKN C10A چقدر است؟
برای سری BKN C curve، LS ظرفیت قطع 6kA در 230/400VAC را اعلام کرده است.
اگر C10A مرتباً قطع کند، آیا باید C16 نصب کنیم؟
خیر، نه بدون بررسی. ابتدا باید علت قطع، جریان واقعی، وضعیت بار، سیم‌کشی، جریان راه‌اندازی و شرایط اتصال کوتاه بررسی شود.
کد سفارش BKN 1P C10A چیست؟
کد سفارش اعلام‌شده در کاتالوگ LS برای BKN 1P C10A برابر 06110075R0 است.
جمع‌بندی؛ کلید 10 آمپر فقط «10 آمپر» نیست
LS BKN 1P C10A یک MCB تک‌پل با منحنی C و ظرفیت قطع 6kA است. نکته مهم درباره آن این است که عبور جریان بالاتر از 10 آمپر به‌تنهایی به معنی قطع فوری نیست.
در اضافه‌بارهای کوچک، بخش حرارتی با توجه به مقدار جریان و زمان عبور آن واکنش نشان می‌دهد. با افزایش جریان، زمان لازم برای عملکرد کاهش پیدا می‌کند و در جریان‌های بسیار بالا، بخش مغناطیسی برای قطع سریع وارد عمل می‌شود.
بنابراین برای طراحی صحیح یک مدار حفاظتی برق باید هم‌زمان به جریان نامی، منحنی C، ظرفیت قطع، مشخصات هادی و نوع بار توجه کرد.
