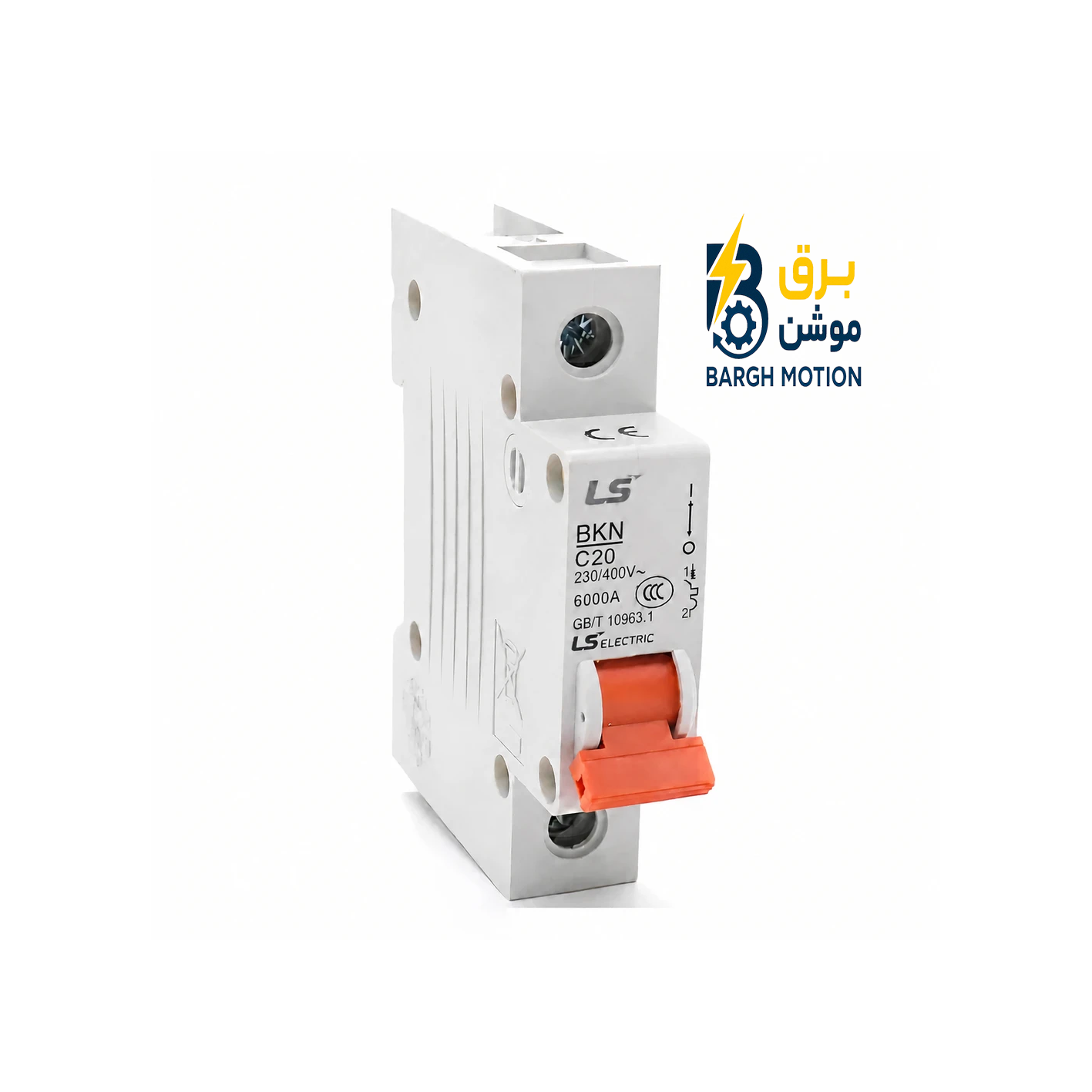

کلید مینیاتوری LS تک پل 20 آمپر BKN 1P C20A؛ بررسی نقطه قطع، اضافه‌بار و کالیبراسیون
کلید مینیاتوری فقط یک قطعه برای «قطع کردن برق» نیست. در یک سیستم حفاظتی، این تجهیز باید بتواند شرایط عادی مدار را تحمل کند و هنگام ایجاد اضافه‌بار یا اتصال کوتاه، در محدوده عملکرد تعریف‌شده مدار را از جریان غیرمجاز جدا کند.
در این مقاله، مدل LS BKN 1P C20A را از زاویه‌ای متفاوت بررسی می‌کنیم؛ یعنی به‌جای تمرکز صرف روی مشخصات ظاهری، عملکرد حرارتی، عملکرد مغناطیسی، نقطه قطع، اضافه‌بار و مفهوم کالیبراسیون MCB را بررسی خواهیم کرد.
داخل یک MCB چه اتفاقی می‌افتد؟
BKN 1P C20A از مکانیزم Thermal-Magnetic استفاده می‌کند؛ یعنی برای تشخیص شرایط مختلف خطا، بخش حرارتی و مغناطیسی در عملکرد حفاظتی آن نقش دارند.
این موضوع باعث می‌شود رفتار کلید در برابر یک اضافه‌بار تدریجی با واکنش آن در برابر یک اتصال کوتاه شدید یکسان نباشد.
1 ـ بخش حرارتی
وقتی جریان بیش از مقدار مجاز مدار عبور می‌کند اما هنوز در محدوده اتصال کوتاه شدید نیست، بخش حرارتی تحت تأثیر گرم‌شدن قرار می‌گیرد. هرچه اضافه‌بار شدیدتر یا طولانی‌تر باشد، شرایط برای عملکرد حرارتی فراهم‌تر می‌شود.
2 ـ بخش مغناطیسی
در جریان‌های خطای شدید و سریع، مکانیزم مغناطیسی برای قطع سریع مدار وارد عمل می‌شود. این قسمت برای واکنش سریع‌تر در برابر جریان‌های اتصال کوتاه اهمیت دارد.
رسم ساده نقطه عملکرد کلید در برابر جریان
نمودار زیر یک نمایش آموزشی و ساده‌شده است و منحنی رسمی Time-Current دیتاشیت نیست. هدف آن فقط نشان دادن تفاوت وضعیت عادی، اضافه‌بار و خطای شدید است.
نمودار مفهومی رفتار MCB
این شکل برای درک مفهوم طراحی شده و جایگزین نمودار مشخصه قطع رسمی سازنده نیست.
نقطه قطع دقیقاً یعنی چه؟
عبارت «نقطه قطع» در مورد MCB نباید به شکل یک عدد ثابت تفسیر شود که مثلاً بگوییم کلید 20 آمپر دقیقاً در 20.01 آمپر قطع خواهد کرد.
جریان نامی 20A نقطه مرجع بهره‌برداری تجهیز است. عملکرد حفاظتی کلید تابع مقدار جریان، مدت زمان عبور جریان، دمای محیط و مشخصات منحنی عملکرد است.
20A = جریان نامی کلید
نه یک «آستانه لحظه‌ای و مطلق» که با عبور از آن، کلید فوراً قطع کند.
اضافه‌بار چگونه باعث قطع C20A می‌شود؟
فرض کنید یک مدار در شرایط عادی جریان پایین‌تری مصرف می‌کند، اما به‌دلیل افزایش بار، جریان برای مدت مشخصی بالا می‌رود. در این حالت انرژی حرارتی ایجادشده در مسیر عبور جریان افزایش پیدا می‌کند.
اگر شرایط اضافه‌بار ادامه پیدا کند، بخش حرارتی MCB می‌تواند مکانیزم قطع را فعال کند. بنابراین مدت زمان اضافه‌بار به اندازه مقدار آن اهمیت دارد.
جریان کمی بیشتر از شرایط عادی است و ممکن است قطع فوری رخ ندهد.
با ادامه عبور جریان، اثر حرارتی افزایش پیدا کرده و احتمال عملکرد بخش حرارتی بیشتر می‌شود.
در خطاهای شدید، بخش مغناطیسی برای قطع سریع‌تر مدار اهمیت پیدا می‌کند.
یک اشتباه رایج درباره 20 آمپر
بعضی کاربران تصور می‌کنند اگر مصرف‌کننده 20 آمپر باشد، کلید 20 آمپر همیشه انتخاب ایده‌آلی است. این برداشت کامل نیست.
در طراحی حفاظتی باید جریان طراحی بار، ظرفیت جریان‌دهی هادی، شرایط نصب، دمای محیط، نوع بار و سطح اتصال کوتاه احتمالی بررسی شوند.
به همین دلیل انتخاب کلید مینیاتوری LS باید بخشی از طراحی کلی مدار باشد، نه یک انتخاب مستقل بر اساس توان درج‌شده روی پلاک دستگاه.
مشخصات فنی LS BKN 1P C20A
| مشخصه | مقدار |
|---|---|
| برند | LS ELECTRIC |
| سری | BKN |
| مدل | BKN 1P C20A |
| کد سفارش | 06110077R0 |
| تعداد پل | 1P |
| جریان نامی | 20A |
| منحنی عملکرد | Curve C |
| ظرفیت قطع | 6kA |
| ولتاژ نامی تک‌پل | 230/400VAC |
| فرکانس | 50/60Hz |
| نوع تریپ | Thermal-Magnetic |
| روش نصب | ریل DIN 35mm |
| استاندارد | IEC 60898 |
کالیبراسیون کلید مینیاتوری یعنی چه؟
«کالیبراسیون» در MCB با مفهوم تنظیم یک رله دیجیتال یا کلید قابل تنظیم متفاوت است. کلیدهای مینیاتوری معمولی مانند BKN C20A دارای مشخصه حفاظتی کارخانه‌ای هستند و پارامترهای عملکرد آنها برای استفاده عادی توسط کاربر قابل تنظیم نیست.
بنابراین نمی‌توان یک پیچ تنظیم روی کلید را چرخاند و نقطه عملکرد حرارتی یا مغناطیسی آن را مانند یک رله حفاظتی تنظیم کرد.
مشخصه عملکرد MCB در فرآیند تولید و آزمون‌های کارخانه‌ای تعیین و کنترل می‌شود.
در آزمایشگاه تخصصی می‌توان عملکرد تجهیز را در شرایط کنترل‌شده با تجهیزات تست مناسب بررسی کرد.
اگر کلید در شرایط استاندارد عملکرد صحیح نداشته باشد، معمولاً راهکار مهندسی تعویض تجهیز است، نه دستکاری مکانیزم داخلی آن.
باز کردن بدنه MCB یا تغییر مکانیزم داخلی آن برای تغییر نقطه قطع، روش استاندارد سرویس یک کلید مینیاتوری معمولی نیست و می‌تواند مشخصات حفاظتی و ایمنی تجهیز را از حالت تأییدشده کارخانه خارج کند.
چطور بفهمیم یک مینیاتوری مشکوک است؟
ابتدا باید جریان واقعی مدار با ابزار اندازه‌گیری مناسب بررسی شود. سپس شرایط دمایی، اتصالات و نوع بار بررسی شوند.
اگر تجهیز در آزمون استاندارد عملکرد مورد انتظار را نشان ندهد، باید توسط فرد یا آزمایشگاه متخصص بررسی شود.
اتصال ترمینال، سطح مقطع هادی، جریان بار و شرایط نصب باید بررسی شود. داغ شدن همیشه به معنی خراب بودن خود MCB نیست.
مدار باید از نظر ایمنی بررسی شود و تا مشخص شدن علت، ادامه بهره‌برداری از تجهیز مشکوک توصیه نمی‌شود.
تفاوت عملکرد حرارتی و مغناطیسی در یک نگاه
| ویژگی | حرارتی | مغناطیسی |
|---|---|---|
| مناسب برای | اضافه‌بار | جریان خطای شدید و سریع |
| اصل عملکرد | اثر گرمایی جریان | اثر مغناطیسی جریان |
| رفتار زمانی | وابسته به مقدار و مدت اضافه‌بار | بسیار سریع‌تر در خطاهای شدید |
| کاربرد حفاظتی | محافظت در برابر اضافه‌بار | کمک به حفاظت در برابر اتصال کوتاه |
C20A در یک تابلو برق چه نقشی دارد؟
در یک تابلو برق صنعتی، یک MCB تک‌پل 20 آمپر می‌تواند برای حفاظت یک مدار خروجی تکفاز استفاده شود. اما محل قرارگیری آن در تابلو و هماهنگی آن با تجهیزات بالادست اهمیت زیادی دارد.
اگر چند سطح حفاظت در یک تابلو وجود داشته باشد، موضوع هماهنگی حفاظتی مطرح می‌شود؛ یعنی در صورت وقوع خطا، تا حد امکان تجهیز نزدیک‌تر به محل خطا عمل کند و خاموشی غیرضروری سایر قسمت‌ها کاهش پیدا کند.
20 آمپر و 6 کیلوآمپر را با هم اشتباه نگیرید
در MCB LS مدل C20A، عدد 20A مربوط به جریان نامی است؛ در حالی که 6kA ظرفیت قطع اتصال کوتاه در شرایط مشخص‌شده محصول است.
بنابراین این دو عدد دو مفهوم کاملاً متفاوت دارند و هر دو باید در طراحی حفاظتی مدار به‌صورت جداگانه بررسی شوند.
سؤالات متداول LS BKN 1P C20A
کلید LS BKN 1P C20A چند آمپر است؟
جریان نامی این مدل 20 آمپر است.
BKN 1P C20A چند پل دارد؟
این مدل تک‌پل یا 1P است.
منحنی C در C20A یعنی چه؟
حرف C نشان‌دهنده منحنی عملکرد کلید است و مشخص می‌کند رفتار حفاظتی آن در برابر افزایش سریع جریان چگونه باشد.
آیا کلید 20 آمپر دقیقاً در 20 آمپر قطع می‌کند؟
خیر. 20 آمپر جریان نامی است و نقطه قطع را نمی‌توان به‌صورت یک عدد ثابت و لحظه‌ای برابر با 20A در نظر گرفت. عملکرد MCB تابع جریان، زمان، شرایط محیطی و منحنی عملکرد است.
آیا می‌توان نقطه قطع MCB را کالیبره کرد؟
در MCB معمولی مانند BKN، کاربر امکان تنظیم دستی مشخصه حرارتی یا مغناطیسی را ندارد. بررسی کالیبراسیون یا آزمون عملکرد باید با تجهیزات تخصصی و طبق روش آزمون مناسب انجام شود.
اگر C20A زودتر از انتظار قطع کند، آیا خراب است؟
لزومی ندارد. ابتدا باید جریان واقعی، اضافه‌بار، دمای محیط، اتصالات، نوع بار و شرایط مدار بررسی شوند. تنها پس از بررسی این عوامل می‌توان درباره سلامت کلید قضاوت کرد.
ظرفیت قطع BKN 1P C20A چقدر است؟
در کاتالوگ LS برای سری BKN، ظرفیت قطع 6kA در 230/400VAC اعلام شده است.
آیا C20A برای موتور مناسب است؟
انتخاب آن به جریان کاری موتور، جریان راه‌اندازی، مشخصات شبکه و طراحی حفاظتی مدار بستگی دارد. صرفاً 20 آمپر بودن موتور یا کلید برای انتخاب کافی نیست.
جمع‌بندی فنی
LS BKN 1P C20A یک کلید مینیاتوری تک‌پل با جریان نامی 20 آمپر، منحنی C و ظرفیت قطع 6kA است که از مکانیزم تریپ حرارتی-مغناطیسی استفاده می‌کند.
مهم‌ترین نکته در عملکرد این تجهیز، تفاوت میان اضافه‌بار و اتصال کوتاه است. اضافه‌بار می‌تواند باعث فعال شدن تدریجی مکانیزم حرارتی شود، در حالی که جریان‌های خطای شدید مسیر عملکرد مغناطیسی را درگیر می‌کنند.
همچنین کالیبراسیون MCB را نباید با تنظیم یک رله حفاظتی قابل تنظیم اشتباه گرفت؛ مشخصه عملکرد کلید در کارخانه تعیین می‌شود و در صورت وجود شک درباره عملکرد آن، آزمون تخصصی یا تعویض تجهیز راهکار مطمئن‌تری از دستکاری مکانیزم داخلی است.
