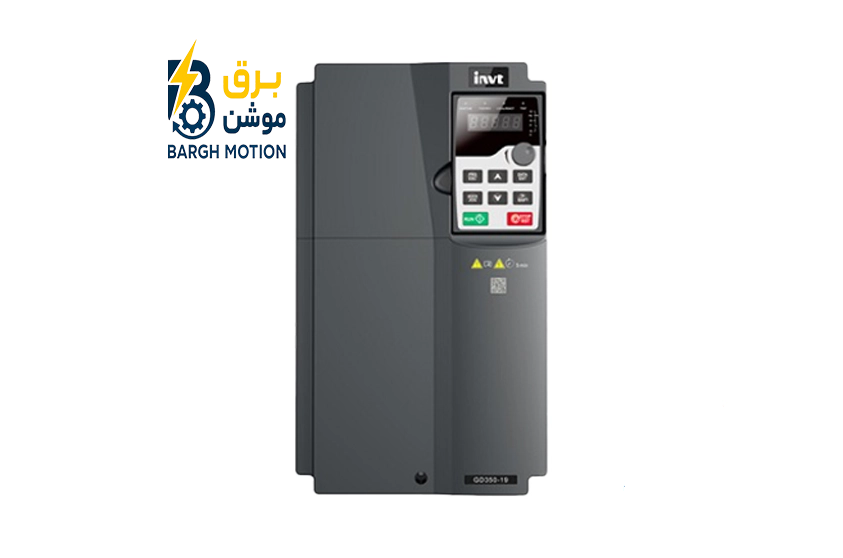

خرید اینورتر GD350-19 اینوت 55 کیلووات

مدل GD350-19-055G-4-B یکی از مدل‌های سه فاز سری GD350 اینوت با توان 55 کیلووات است که برای استفاده در سیستم‌های صنعتی و کنترل موتورهای توان متوسط و بالا طراحی شده است. این مدل با جریان خروجی 115 آمپر و امکاناتی مانند کنترل برداری، PLC داخلی، PID داخلی و واحد ترمز داخلی، قابلیت استفاده در پروژه‌های مختلف اتوماسیون صنعتی را دارد.

در زمان خرید اینورتر GD350 اینوت علاوه بر توان، باید جریان نامی موتور، شرایط بار، گشتاور موردنیاز در راه‌اندازی و نحوه کنترل موتور بررسی شود. در مدل 55 کیلووات، جریان ورودی 106 آمپر و جریان خروجی 115 آمپر اعلام شده است.

مشخصات فنی درایو GD350-19-055G-4-B

توان 55 کیلووات و جریان خروجی 115 آمپر

توان نامی این مدل برابر با 55KW است و جریان خروجی آن به 115A می‌رسد. این مقدار جریان یکی از معیارهای اصلی برای تطبیق درایو با موتور است و باید در کنار جریان پلاک موتور و نوع بار مورد بررسی قرار گیرد.

جریان ورودی مدل GD350-19-055G-4-B برابر با 106A اعلام شده است. این مقدار در طراحی ورودی تابلو و انتخاب تجهیزات حفاظتی و کابل‌کشی باید مورد توجه قرار بگیرد.

برای خرید درایو GD350 اینوت در رنج 55 کیلووات، تطبیق جریان واقعی موتور با ظرفیت خروجی درایو اهمیت بیشتری از توجه صرف به عدد توان دارد.

ساختار ورودی و خروجی سه فاز

اینورتر GD350-19-055G-4-B دارای ورودی سه فاز 380 ولت و خروجی سه فاز 380 ولت است. این ساختار برای موتورهای سه فاز صنعتی که در محدوده ولتاژ مربوطه کار می‌کنند، قابل استفاده است.

فرکانس ورودی در بازه 50 تا 60 هرتز قرار دارد و فرکانس خروجی تا 400 هرتز قابل تنظیم است. مقدار فرکانس مورد استفاده در عمل باید با مشخصات پلاک موتور و الزامات مکانیکی دستگاه هماهنگ باشد.

کنترل سرعت با فرکانس خروجی 400 هرتز

حداکثر فرکانس خروجی اعلام‌شده برای این مدل 400Hz است. این قابلیت امکان کنترل سرعت موتور در محدوده‌های مختلف را فراهم می‌کند و برای ماشین‌آلاتی که به تغییر سرعت نیاز دارند، اهمیت دارد.

با وجود این محدوده فرکانسی، تنظیم سرعت موتور باید با توجه به محدودیت‌های موتور، تجهیزات مکانیکی و فرآیند انجام شود. فرکانس بالاتر لزوماً به معنی مناسب بودن آن برای همه موتورها نیست.

گشتاور راه‌اندازی برای موتورهای مختلف

یکی از ویژگی‌های مهم این مدل، قابلیت ارائه گشتاور راه‌اندازی 150 درصد برای موتور آسنکرون در فرکانس 2.5Hz است. این مشخصه برای بارهایی که هنگام شروع حرکت به گشتاور بیشتری نیاز دارند اهمیت دارد.

در صورت استفاده از موتور سنکرون نیز گشتاور راه‌اندازی 150 درصد در فرکانس 0.2Hz اعلام شده است. بنابراین نوع موتور در زمان انتخاب و تنظیم درایو باید به‌صورت دقیق مشخص باشد.

این قابلیت باعث می‌شود در زمان خرید اینورتر GD350 اینوت بتوان شرایط راه‌اندازی موتور را نیز در فرآیند انتخاب درایو در نظر گرفت، نه اینکه تنها توان موتور معیار انتخاب باشد.

اضافه بار 150 درصد در 60 ثانیه

ظرفیت اضافه بار این مدل برابر با 150 درصد به مدت 60 ثانیه است. این مشخصه در ماشین‌آلاتی که ممکن است در زمان راه‌اندازی یا در بخش‌هایی از فرآیند با افزایش موقت بار مواجه شوند، اهمیت دارد.

البته ظرفیت اضافه بار باید در کنار مشخصات موتور، نوع بار و سیکل کاری دستگاه بررسی شود. انتخاب صحیح درایو زمانی انجام می‌شود که شرایط واقعی کار با ظرفیت‌های فنی مدل تطبیق داده شود.

SVC، SVPWM و VC در GD350

مدهای کنترلی Sensorless Vector Control (SVC)، SVPWM و VC برای این مدل اعلام شده‌اند.

کنترل برداری بدون سنسور یا SVC امکان کنترل موتور را بدون استفاده از انکودر فراهم می‌کند و در کاربردهایی که پاسخ مناسب موتور در تغییرات سرعت و بار اهمیت دارد، قابل استفاده است.

مد SVPWM نیز از روش‌های تولید پالس برای کنترل خروجی اینورتر است و انتخاب مد مناسب باید بر اساس نوع موتور و نیاز کنترلی پروژه انجام شود.

PLC داخلی و قابلیت‌های کنترلی

وجود PLC داخلی در GD350-19-055G-4-B این امکان را فراهم می‌کند که بخشی از منطق کنترلی موردنیاز ماشین در داخل درایو اجرا شود. این قابلیت در پروژه‌هایی که توالی‌های مشخصی برای عملکرد موتور وجود دارد، کاربرد دارد.

استفاده از PLC داخلی می‌تواند در برخی طراحی‌ها نیاز به تجهیزات کنترلی مجزا برای وظایف ساده را کاهش دهد و ساختار سیستم را منظم‌تر کند.

PID داخلی برای کنترل فرآیند

این مدل دارای PID داخلی است. کنترل PID برای فرآیندهایی کاربرد دارد که لازم است یک متغیر مشخص در محدوده هدف کنترل شود و سرعت موتور بر اساس شرایط فرآیند تغییر کند.

وجود PID داخلی می‌تواند در طراحی سیستم‌های کنترلی باعث شود بخشی از عملیات تنظیم و کنترل فرآیند توسط خود درایو انجام شود. تنظیم پارامترهای PID باید بر اساس رفتار واقعی سیستم انجام شود.

Braking Unit داخلی

مدل GD350-19-055G-4-B به Braking Unit مجهز است. این بخش در کاربردهایی که کاهش سرعت و توقف موتور نیازمند مدیریت انرژی برگشتی است، مورد استفاده قرار می‌گیرد.

وجود واحد ترمز داخلی یکی از مواردی است که هنگام طراحی سیستم باید در کنار شرایط بار، زمان توقف و مشخصات مقاومت ترمز بررسی شود.

ارتباط صنعتی با CANopen و MODBUS RTU

برای ارتباط با تجهیزات اتوماسیون، این درایو از پروتکل‌های CANopen و MODBUS RTU پشتیبانی می‌کند.

این قابلیت امکان تبادل اطلاعات و فرمان‌های کنترلی میان درایو و سایر تجهیزات شبکه را فراهم می‌کند. در زمان طراحی شبکه، پارامترهای ارتباطی و ساختار اتصال تجهیزات باید مطابق معماری سیستم تنظیم شوند.

کیپد جداشونده برای راه‌اندازی و تنظیمات

یکی دیگر از امکانات این مدل، کیپد جداشونده است. وجود این قابلیت باعث می‌شود دسترسی به بخش تنظیمات درایو در زمان راه‌اندازی و سرویس آسان‌تر باشد.

از طریق کیپد می‌توان پارامترهای مربوط به عملکرد درایو را بررسی و تنظیم کرد و وضعیت دستگاه را در زمان راه‌اندازی یا عیب‌یابی مورد بررسی قرار داد.

درجه حفاظت IP20 و شرایط نصب

درجه حفاظت اینورتر برابر با IP20 است. به همین دلیل محل نصب باید در برابر شرایط محیطی نامناسب محافظت شده و تهویه مناسب برای دفع حرارت در نظر گرفته شود.

در توان 55 کیلووات، طراحی صحیح تابلو، فضای کافی اطراف درایو و رعایت اصول تهویه اهمیت زیادی دارد. شرایط دمایی و محیط نصب می‌تواند روی عملکرد و طول عمر تجهیزات الکتریکی اثرگذار باشد.

موارد قابل بررسی در کاربردهای صنعتی

ترکیب توان 55 کیلووات، جریان خروجی 115 آمپر، کنترل SVC و امکاناتی مانند PLC و PID داخلی، این مدل را برای پروژه‌هایی که نیاز به کنترل قابل تنظیم موتور دارند، قابل بررسی می‌کند.

ظرفیت اضافه بار 150 درصد در 60 ثانیه و قابلیت گشتاور 150 درصد در فرکانس‌های اعلام‌شده نیز از مشخصاتی هستند که برای انتخاب درایو در کاربردهای دارای بار متغیر باید مورد توجه قرار گیرند.

راهنمای انتخاب مدل 55 کیلووات

پیش از خرید درایو GD350 اینوت مدل 55 کیلووات، اطلاعات پلاک موتور از جمله توان، ولتاژ و جریان را بررسی کنید. جریان موتور باید با ظرفیت خروجی درایو هماهنگ باشد و شرایط بار نیز در انتخاب نهایی لحاظ شود.

همچنین مشخص کنید که موتور آسنکرون است یا سنکرون و آیا سیستم به کنترل برداری، PID، PLC، ترمز یا ارتباط شبکه‌ای نیاز دارد. این بررسی‌ها کمک می‌کند امکانات مدل انتخاب‌شده واقعاً متناسب با پروژه باشد.

جمع‌بندی مشخصات GD350-19-055G-4-B

اینورتر GD350-19-055G-4-B دارای توان 55 کیلووات، ورودی و خروجی سه فاز 380 ولت، جریان ورودی 106 آمپر و جریان خروجی 115 آمپر است. فرکانس ورودی آن 50 تا 60 هرتز و فرکانس خروجی آن تا 400 هرتز اعلام شده است.

این مدل برای موتور آسنکرون گشتاور راه‌اندازی 150 درصد در 2.5 هرتز و برای موتور سنکرون گشتاور 150 درصد در 0.2 هرتز دارد. ظرفیت اضافه بار 150 درصد در 60 ثانیه، کنترل SVC، SVPWM و VC، PLC داخلی، PID داخلی و Braking Unit از دیگر ویژگی‌های آن هستند.

کیپد جداشونده، پشتیبانی از CANopen و MODBUS RTU و درجه حفاظت IP20 نیز در مشخصات این مدل قرار دارند. کشور تولیدکننده China است و انتخاب نهایی باید بر اساس مشخصات موتور و شرایط واقعی پروژه انجام شود.
