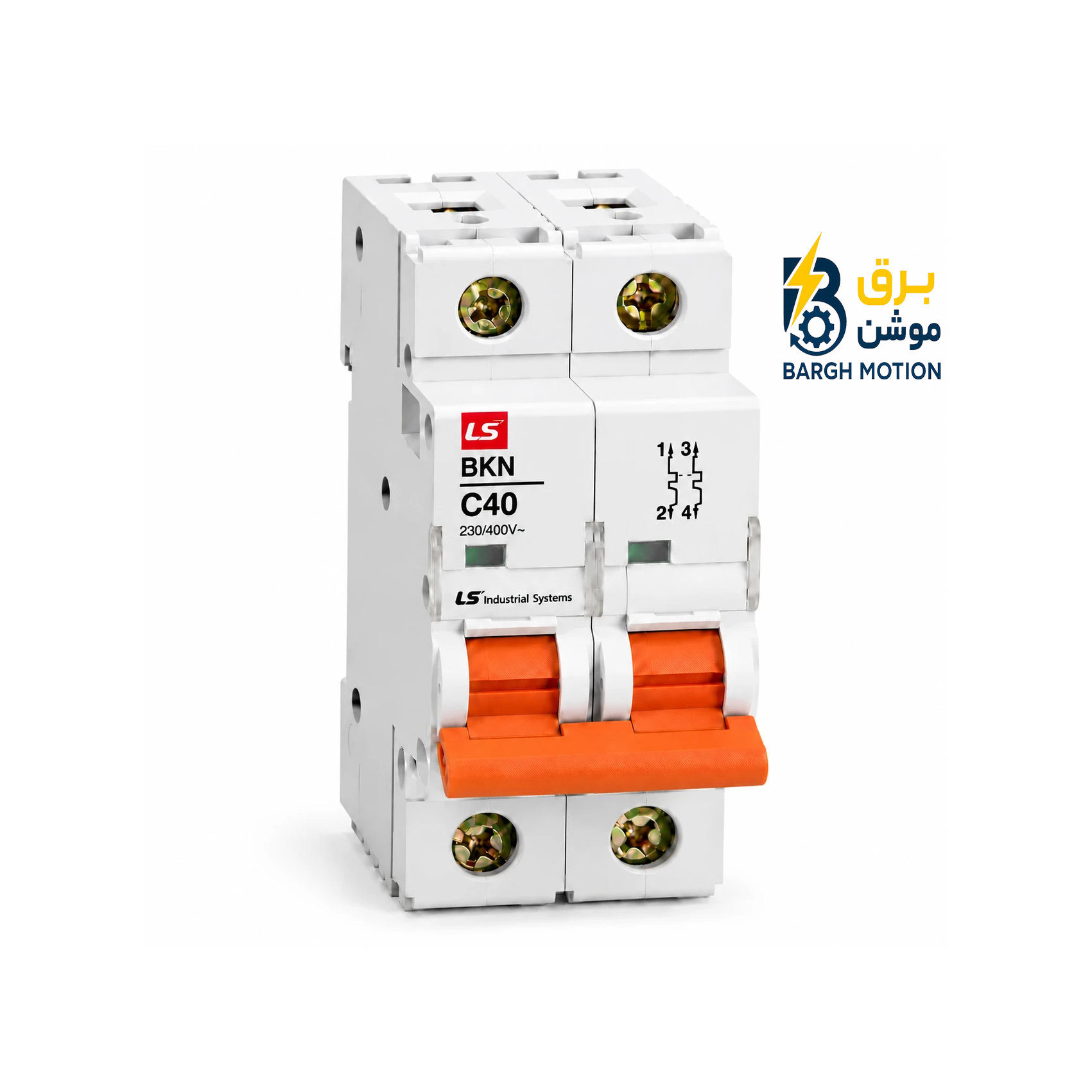

کلید مینیاتوری دو پل LS 40 آمپر؛ راهنمای فنی BKN 2P C40
کلید مینیاتوری LS BKN 2P C40 با جریان نامی 40 آمپر، منحنی عملکرد C و ظرفیت قطع 6kA، یکی از مدل‌های دوپل سری BKN برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه است. اما برای انتخاب صحیح این تجهیز، تنها دانستن عدد 40 آمپر کافی نیست؛ علائم درج‌شده روی بدنه، نوع منحنی، ظرفیت قطع، تعداد پل‌ها و شرایط مدار همگی باید در کنار یکدیگر بررسی شوند.
مقدمه؛ روی بدنه یک کلید مینیاتوری چه اطلاعاتی نوشته شده است؟
وقتی یک کلید مینیاتوری را در تابلو مشاهده می‌کنیم، مجموعه‌ای از اعداد، حروف و علائم روی بدنه آن درج شده است. این نوشته‌ها صرفاً مشخصات ظاهری نیستند؛ هرکدام بخشی از اطلاعات فنی تجهیز را بیان می‌کنند.
برای مثال در مدل LS BKN 2P C40، عبارت C40 را می‌توان به دو بخش اصلی تقسیم کرد: حرف C نشان‌دهنده منحنی عملکرد و عدد 40 نشان‌دهنده جریان نامی کلید است. عبارت 6kA نیز مشخصه دیگری است که به ظرفیت قطع اتصال کوتاه مربوط می‌شود.
شناخت این علائم به تکنسین برق کمک می‌کند قبل از نصب، بدون نیاز به حدس زدن، مشخصات اصلی کلید را از روی خود تجهیز تشخیص دهد. در طراحی تابلو برق صنعتی نیز این موضوع برای انتخاب و شناسایی تجهیزات اهمیت زیادی دارد.
مشخصات فنی BKN 2P C40
| مشخصه | مقدار |
|---|---|
| برند | LS ELECTRIC |
| سری محصول | BKN |
| نوع تجهیز | Miniature Circuit Breaker – MCB |
| پیکربندی | 2P / دو پل |
| جریان نامی (In) | 40A |
| منحنی عملکرد | Curve C |
| ولتاژ نامی | 400VAC |
| فرکانس | 50/60Hz |
| ظرفیت قطع | 6kA |
| استاندارد | IEC 60898 |
| نوع تریپ | Thermal-Magnetic |
| حفاظت | اضافه‌بار و اتصال کوتاه |
| نوع ترمینال | Lug Type |
| ظرفیت اتصال | کابل تا 25mm² |
| روش نصب | ریل DIN با عرض 35mm |
| عرض هر پل | 17.8mm |
| عرض تقریبی دو پل | 35.6mm |
| مدل | BKN 2P C40 |
| Order No. | 06120223R0 |
طبق کاتالوگ رسمی LS، خانواده BKN برای جریان‌های 1 تا 63 آمپر عرضه شده و مدل‌های دوپل در ولتاژ نامی 400VAC و فرکانس 50/60Hz دارای ظرفیت قطع 6kA هستند. این خانواده مطابق IEC 60898 بوده و از تریپ ترمومغناطیسی استفاده می‌کند.
علائم روی مینیاتوری LS BKN 2P C40 را چگونه بخوانیم؟
یکی از مهم‌ترین ویژگی‌های یک MCB این است که بسیاری از اطلاعات موردنیاز برای شناسایی آن مستقیماً روی بدنه درج شده‌اند. در مدل BKN 2P C40، هر بخش معنای مشخصی دارد.
نشان‌دهنده LS ELECTRIC است.
خانواده کلید مینیاتوری موردنظر را مشخص می‌کند.
C منحنی عملکرد و 40 جریان نامی است.
ظرفیت قطع اتصال کوتاه تحت شرایط مشخص سازنده.
ولتاژ کاری نامی مدل‌های 2P این خانواده.
فرکانس نامی سیستم AC.
نمودار خواندن مشخصات کلید
برند → سری → منحنی عملکرد → جریان نامی → ظرفیت قطع
حرف C روی مینیاتوری LS چه چیزی را نشان می‌دهد؟
حرف C در مدل BKN C40 نشان‌دهنده منحنی عملکرد کلید است. این حرف با مقدار جریان نامی 40 آمپر تفاوت دارد و رفتار کلید را در برابر افزایش شدید جریان مشخص می‌کند.
بنابراین دو کلید با جریان نامی یکسان می‌توانند در صورت داشتن منحنی‌های متفاوت، رفتار حفاظتی متفاوتی داشته باشند. انتخاب منحنی باید متناسب با نوع بار و شرایط مدار انجام شود.
BKN + C + 40 = سری BKN + منحنی C + جریان نامی 40A
40 آمپر چه تفاوتی با ظرفیت قطع 6kA دارد؟
فرض کنید روی کلید عبارت C40 و 6kA را مشاهده می‌کنید. عدد 40 نشان می‌دهد جریان نامی تجهیز 40 آمپر است، اما 6kA به توانایی کلید برای قطع جریان خطا در شرایط اتصال کوتاه مربوط می‌شود.
این تفاوت از مهم‌ترین نکات هنگام انتخاب MCB است؛ زیرا 6kA به معنی اجازه عبور دائمی 6000 آمپر از کلید نیست.
مکانیزم ترمومغناطیسی در BKN 2P C40
کلید BKN از مکانیزم Thermal-Magnetic استفاده می‌کند. این ساختار دو رفتار حفاظتی اصلی را در یک تجهیز ترکیب می‌کند.
در شرایطی که جریان برای مدتی بیش از مقدار مناسب مدار باشد، بخش حرارتی تحت تأثیر افزایش دما قرار گرفته و مکانیزم قطع را فعال می‌کند.
در جریان‌های بسیار بالا مانند اتصال کوتاه، بخش مغناطیسی برای عملکرد سریع حفاظتی وارد عمل می‌شود.
نمودار ساده عملکرد کلید در برابر افزایش جریان
این نمودار صرفاً نمایش مفهومی رفتار حفاظتی است و نباید به‌عنوان نمودار دقیق زمان-جریان سازنده استفاده شود.
کاربردهای مینیاتوری دو پل LS 40 آمپر
BKN 2P C40 می‌تواند در مدارهایی مورد استفاده قرار گیرد که جریان طراحی، ساختار مدار و الزامات حفاظتی با مشخصات کلید مطابقت داشته باشند.
- مدارهای توزیع برق: برای حفاظت مدارهای توزیعی که جریان طراحی آنها در محدوده مناسب انتخاب شده است.
- تابلوهای برق صنعتی: به‌عنوان MCB حفاظتی در بخش‌هایی از تابلو که نیاز به حفاظت اضافه‌بار و اتصال کوتاه دارند.
- مدارهای تغذیه تجهیزات: در صورت هماهنگی جریان بار و مشخصات کابل با 40 آمپر.
- مدارهای دوپل: در ساختارهایی که طراحی مدار استفاده از تجهیز دوپل را ایجاب می‌کند.
- برخی مدارهای روشنایی و توزیع سنگین‌تر: تنها در صورتی که جریان طراحی، کابل و شرایط مدار با کلید هماهنگ باشد.
- تابلوهای کنترل و توزیع: برای حفاظت بخش‌های مشخصی از مدار، در صورت تأیید طراحی حفاظتی.
در همه این کاربردها، استفاده از کلید باید بر اساس محاسبات واقعی مدار انجام شود. نمی‌توان صرفاً به دلیل 40 آمپر بودن کلید، آن را برای هر مصرف‌کننده 40 آمپری مناسب دانست.
چه زمانی انتخاب 40 آمپر می‌تواند اشتباه باشد؟
اگر جریان بار، سطح مقطع هادی و شرایط نصب با یکدیگر هماهنگ نباشند، انتخاب کلید 40 آمپر می‌تواند نامناسب باشد.
همچنین اگر جریان اتصال کوتاه احتمالی محل نصب از ظرفیت قطع کلید بیشتر باشد، صرفاً مناسب بودن جریان نامی، استفاده از تجهیز را توجیه نمی‌کند.
در طراحی حرفه‌ای، جریان بار، کابل، ظرفیت قطع، منحنی عملکرد و هماهنگی حفاظتی باید همزمان بررسی شوند.
سطح مقطع کابل و ترمینال BKN 2P C40
LS برای سری BKN ترمینال Lug Type و ظرفیت اتصال کابل تا 25mm² را اعلام کرده است. این مشخصه ظرفیت فیزیکی اتصال ترمینال را نشان می‌دهد و نباید با سطح مقطع الزامی کابل برای مدار 40 آمپر اشتباه گرفته شود.
انتخاب کابل باید با توجه به جریان مجاز هادی، روش نصب، دمای محیط، طول مسیر، افت ولتاژ و شرایط تجمع کابل‌ها انجام شود.
به همین دلیل در طراحی و مونتاژ تابلو برق صنعتی، مشخصات کلید و کابل باید همزمان بررسی شوند.
ابعاد و فضای نصب BKN 2P C40
17.8mm
35.6mm
DIN Rail 35mm
Lug Type
عرض 17.8 میلی‌متر برای هر پل در دیتای سری BKN اعلام شده است؛ بنابراین مدل دوپل حدود 35.6 میلی‌متر فضای عرضی روی ریل اشغال می‌کند. این موضوع در تابلوهای متراکم که چندین تجهیز کنار یکدیگر قرار می‌گیرند اهمیت دارد.
استاندارد IEC 60898 در این کلید چه اهمیتی دارد؟
LS سری BKN را مطابق IEC 60898 معرفی کرده است. این استاندارد به الزامات مربوط به کلیدهای مینیاتوری مورد استفاده در حفاظت مدارهای الکتریکی مربوط می‌شود.
بنابراین هنگام معرفی محصول در سایت، بهتر است استاندارد، جریان نامی، منحنی عملکرد، تعداد پل و ظرفیت قطع به‌صورت جداگانه درج شوند تا مشخصات فنی محصول برای کاربر شفاف باشد.
علائم ON و OFF روی کلید چه کاربردی دارند؟
روی مکانیزم عملکرد کلید معمولاً وضعیت وصل و قطع با علائم مشخص می‌شود. این بخش برای اپراتور تابلو اهمیت زیادی دارد؛ زیرا وضعیت مکانیکی کلید را بدون نیاز به اندازه‌گیری الکتریکی مشخص می‌کند.
نشان‌دهنده حالت ON یا بسته بودن مسیر کلید.
نشان‌دهنده حالت OFF یا باز بودن مسیر.
وضعیتی که کلید در اثر عملکرد حفاظتی از مدار خارج می‌شود.
نکته مهم این است که وضعیت قطع دستی و قطع ناشی از تریپ حفاظتی از نظر علت اتفاق یکسان نیستند. در عیب‌یابی، علت قطع باید بررسی شود و صرفاً با وصل مجدد کلید نباید مشکل را نادیده گرفت.
۷ نکته کاربردی قبل از نصب LS BKN 2P C40
- جریان طراحی مدار را محاسبه کنید.
- سطح مقطع و شرایط نصب کابل را بررسی کنید.
- منحنی C را با نوع بار تطبیق دهید.
- ظرفیت قطع 6kA را با سطح اتصال کوتاه احتمالی محل نصب مقایسه کنید.
- فضای 35.6 میلی‌متری تقریبی برای نسخه دوپل را در جانمایی تابلو لحاظ کنید.
- ترمینال‌ها را مطابق دستورالعمل نصب و با اتصال مناسب سیم‌کشی کنید.
- هماهنگی کلید با سایر تجهیزات حفاظتی تابلو را بررسی کنید.
اجرای این موارد در پروژه‌های صنعتی باعث می‌شود انتخاب MCB از حالت انتخاب صرفاً آمپراژی خارج شده و به بخشی از یک طراحی حفاظتی اصولی تبدیل شود.
مشکلات فنی رایج در BKN 2P C40
اضافه‌بار، جریان راه‌اندازی، انتخاب نادرست منحنی یا مشکل در مدار باید بررسی شود.
شل بودن اتصال، افزایش مقاومت تماس یا جریان بالاتر از شرایط طراحی می‌تواند باعث گرم شدن شود.
وضعیت هر دو پل، اتصالات و ساختار مدار باید بررسی شود.
در صورت وجود خطای فعال در مدار، ابتدا باید علت عیب پیدا و برطرف شود.
سؤالات متداول درباره مینیاتوری دو پل LS 40 آمپر
مدل آن BKN 2P C40 و کد سفارش آن 06120223R0 است.
ظرفیت قطع مدل‌های 2P سری BKN برابر 6kA در 400VAC اعلام شده است.
خیر. 40A جریان نامی است و حرف C مشخصه منحنی عملکرد است. زمان و شرایط قطع به منحنی و مقدار جریان عبوری بستگی دارد.
عرض هر پل 17.8mm است؛ بنابراین عرض تقریبی نسخه دوپل 35.6mm خواهد بود.
بله. سری BKN برای نصب روی ریل DIN با عرض 35mm طراحی شده است.
LS ظرفیت ترمینال خانواده BKN را تا 25mm² اعلام کرده است؛ اما این موضوع به معنی الزام استفاده از کابل 25mm² نیست. سایز واقعی کابل باید با محاسبات مدار تعیین شود.
برای مدارهایی که جریان طراحی، نوع بار، سطح مقطع هادی، ظرفیت اتصال کوتاه و ساختار حفاظتی آنها با مشخصات BKN 2P C40 مطابقت داشته باشد.
جمع‌بندی نهایی؛ BKN 2P C40 را چگونه بشناسیم؟
اگر بخواهیم کلید LS BKN 2P C40 را از روی مشخصات اصلی آن شناسایی کنیم، کافی است چند پارامتر کلیدی را کنار هم قرار دهیم: برند LS ELECTRIC، سری BKN، ساختار دوپل، جریان نامی 40 آمپر، منحنی C، ظرفیت قطع 6kA، ولتاژ نامی 400VAC و استاندارد IEC 60898.
در کنار این مشخصات، ابعاد 17.8 میلی‌متر برای هر پل، نصب روی DIN Rail 35mm و ترمینال Lug Type با ظرفیت کابل تا 25mm² نیز در طراحی و جانمایی تجهیز اهمیت دارند.
مهم‌تر از همه، نباید انتخاب این کلید را به عبارت «40 آمپر» محدود کرد. یک انتخاب حرفه‌ای باید بار، کابل، اتصال کوتاه احتمالی، منحنی عملکرد و هماهنگی حفاظتی کل سیستم را همزمان در نظر بگیرد.
