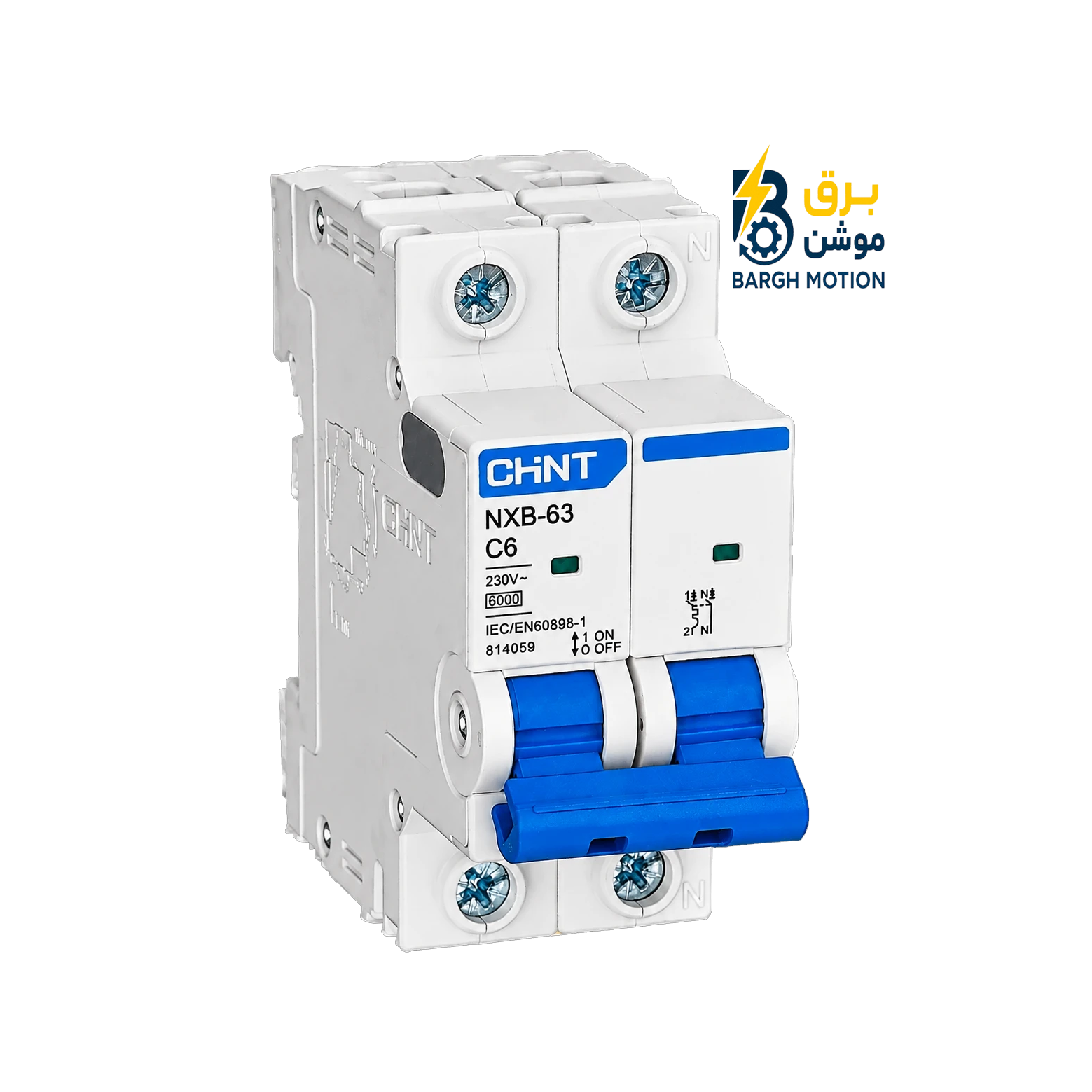

کلید مینیاتوری CHINT NB1-63 دو پل 6 آمپر C6
بررسی فنی کلید مینیاتوری دوپل CHINT با تمرکز بر حفاظت همزمان مدار، ساختار 2P، کاربرد در مدارهای تکفاز و نکات مهم انتخاب و سیم‌کشی
کلید دوپل 6 آمپر دقیقاً چه کاربردی دارد؟
CHINT NB1-63 2P C6 برای مدارهایی طراحی شده است که در آن استفاده از یک تجهیز دوپل، امکان حفاظت و قطع همزمان دو هادی مدار را فراهم می‌کند. در یک مدار تکفاز، این ساختار می‌تواند برای قطع همزمان مسیر فاز و نول مورد استفاده قرار گیرد؛ البته نحوه استفاده باید مطابق نقشه و الزامات نصب پروژه باشد.
برخلاف کلید تک‌پل، در ساختار دوپل دو مسیر درون تجهیز قرار گرفته‌اند و عملکرد قطع مدار به شکل یک مجموعه دوپل انجام می‌شود. CHINT برای سری NB1-63 پیکربندی‌های 1P، 1P+N، 2P، 3P و 4P را ارائه کرده است.
در نتیجه، انتخاب 2P صرفاً به معنی «دو برابر کردن آمپراژ» نیست؛ بلکه تعداد پل‌ها به ساختار شبکه و شیوه جداسازی مدار مربوط می‌شود.
برای پروژه‌هایی که چندین مدار حفاظتی در یک تابلو کنار هم قرار می‌گیرند، طراحی اصولی تابلو برق کمک می‌کند آرایش کلیدها، ترمینال‌ها و مسیرهای سیم‌کشی از ابتدا منظم و قابل سرویس باشد.
مشخصات فنی مدل 2P C6
طبق کاتالوگ رسمی CHINT، مدل NB1-63 2P 6A 6kA DB دارای کد 181569 است.
تفاوت کلید 1P با 2P در یک مدار تکفاز
ساختار تک‌پل
در ساختار تک‌پل، یک مسیر مدار توسط مکانیزم حفاظتی کلید کنترل می‌شود. این ساختار برای بسیاری از مدارهای معمول توزیع مناسب است.
ساختار دوپل
در کلید دوپل، دو مسیر به صورت یک مجموعه دوپل قطع و وصل می‌شوند و برای مدارهایی که نیاز به جداسازی همزمان دو هادی دارند، کاربرد بیشتری دارد.
چرا برای مدار 6 آمپر از C6 استفاده می‌شود؟
عدد 6A جریان نامی کلید است؛ در حالی که حرف C مشخصه عملکرد مغناطیسی کلید را مشخص می‌کند. بنابراین C6 را نباید فقط به صورت «کلید شش آمپر» تفسیر کرد.
در مشخصات CHINT، منحنی C در محدوده تقریبی 5 تا 10 برابر جریان نامی قرار می‌گیرد.
تا
10 × 6A = 60A
این بازه یک محدوده مشخصه برای عملکرد مغناطیسی Curve C است و نباید آن را به‌عنوان یک نقطه قطع دقیق و ثابت در نظر گرفت.
در مدارهای حساس، دوپل چه مزیتی ایجاد می‌کند؟
یکی از دلایل انتخاب ساختار 2P، امکان جداسازی همزمان دو هادی مدار است. این ویژگی هنگام سرویس، تعمیر یا ایزوله کردن یک مدار می‌تواند مزیت عملی داشته باشد.
به عنوان مثال، در یک مدار تکفاز، اگر طراحی پروژه به قطع همزمان فاز و نول نیاز داشته باشد، استفاده از تجهیز دوپل می‌تواند نسبت به دو کلید مستقل ساختار منسجم‌تری ایجاد کند.
نکته مهم این است که دوپل بودن باید با سیم‌بندی صحیح همراه باشد؛ زیرا اشتباه در اتصال ترمینال‌ها می‌تواند عملکرد مورد انتظار مدار را مختل کند.
برای چنین مدارهایی، جانمایی تجهیزات حفاظتی در تابلو نیز باید بر اساس نقشه واقعی پروژه انجام شود.
جریان 6 آمپر برای چه بارهایی مناسب است؟
انتخاب C6 باید بر اساس جریان طراحی بار انجام شود. استفاده از آن برای یک مصرف‌کننده کوچک، مدار روشنایی یا برخی مدارهای کنترلی می‌تواند منطقی باشد، اما نوع بار و جریان راه‌اندازی باید بررسی شود.
| نوع بار | نکته انتخاب |
|---|---|
| روشنایی | جریان نامی و جریان هجومی درایورها بررسی شود |
| مصرف‌کننده مقاومتی | جریان کاری پایدار معیار اصلی است |
| تجهیز الکترونیکی | جریان راه‌اندازی می‌تواند مهم باشد |
| موتور کوچک | جریان استارت و روش حفاظت باید بررسی شود |
پس صرفاً مشاهده عدد 6 آمپر روی پلاک مصرف‌کننده برای انتخاب C6 کافی نیست.
رابطه توان و جریان در انتخاب C6
برای یک بار تکفاز، رابطه ساده توان به صورت زیر است:
اگر صرفاً برای یک بار با ضریب توان نزدیک به یک، مقدار 230V و 6A را در نظر بگیریم:
این عدد یک محاسبه تئوری است و نباید بدون توجه به ضریب توان، جریان راه‌اندازی، شرایط نصب و ظرفیت کابل به‌عنوان حداکثر توان مجاز هر مصرف‌کننده استفاده شود.
انتخاب سیم برای کلید 6 آمپر
یکی از اشتباهات رایج این است که برای هر کلید 6 آمپر یک سطح مقطع ثابت در نظر گرفته شود. در طراحی واقعی، انتخاب هادی به عواملی مانند روش نصب، طول مسیر، دمای محیط، تعداد مدارهای مجاور، نوع عایق و افت ولتاژ وابسته است.
به همین دلیل ابتدا باید جریان طراحی و شرایط نصب مشخص شود و سپس سطح مقطع هادی انتخاب گردد.
در پروژه‌های تابلو، انتخاب مسیرهای سیم‌کشی باید همزمان با طراحی مدار حفاظتی انجام شود.
قدرت قطع 6kA چه چیزی را مشخص می‌کند؟
مدل مورد بررسی دارای Icn = 6kA است. این پارامتر با جریان نامی 6 آمپر تفاوت دارد و مربوط به توانایی کلید در قطع جریان اتصال کوتاه طبق شرایط و الزامات استاندارد است. CHINT برای NB1-63 قدرت قطع 6kA را اعلام کرده است.
| پارامتر | مقدار | مفهوم |
|---|---|---|
| In | 6A | جریان نامی |
| Curve | C | مشخصه تریپ |
| Icn | 6kA | قدرت قطع نامی |
در طراحی باید جریان اتصال کوتاه احتمالی محل نصب با قدرت قطع کلید مقایسه شود.
خطاهای متداول هنگام نصب کلید دوپل 6 آمپر
اشتباه گرفتن ترتیب ترمینال‌های ورودی و خروجی.
استفاده از سیم با سطح مقطع نامتناسب با مدار.
انتخاب C6 صرفاً بر اساس توان نامی مصرف‌کننده.
نادیده گرفتن جریان راه‌اندازی تجهیزات.
عدم بررسی قدرت اتصال کوتاه محل نصب.
اجرای سیم‌بندی بدون تطبیق با نقشه تابلو.
راهنمای انتخاب C6 دوپل در پروژه
نوع شبکه و مدار را مشخص کنید.
جریان واقعی مصرف‌کننده را محاسبه کنید.
نوع بار و جریان هجومی را بررسی کنید.
سطح مقطع هادی را با شرایط نصب تطبیق دهید.
جریان اتصال کوتاه احتمالی را کنترل کنید.
هماهنگی با حفاظت بالادست را بررسی کنید.
در پایان این فرآیند مشخص می‌شود که C6 انتخاب مناسبی است یا باید منحنی، جریان نامی یا ساختار حفاظتی تغییر کند.
نکات مهم خرید CHINT NB1-63 2P C6
- سری محصول: NB1-63
- پیکربندی: 2P
- جریان نامی: 6A
- منحنی: C
- قدرت قطع: 6kA
- ولتاژ نامی برای ساختار 2P: 400V AC
- استاندارد اصلی سری: IEC/EN 60898-1
- کد مدل 2P، 6A، 6kA، DB: 181569
کد 181569 در جدول رسمی CHINT برای مدل NB1-63 دوپل 6 آمپر با قدرت قطع 6kA ثبت شده است.
پرسش‌های متداول فنی
بله، ساختار دوپل می‌تواند در مدارهای تکفاز که نیاز به قطع همزمان دو هادی دارند استفاده شود؛ نحوه کاربرد باید با سیستم سیم‌کشی و الزامات پروژه تطبیق داشته باشد.
برای نسخه 2P، 6A، 6kA و DB، کد رسمی ثبت‌شده در کاتالوگ CHINT برابر 181569 است.
خیر. 6A جریان نامی است و عملکرد حرارتی و مغناطیسی کلید تابع مقدار جریان و مدت عبور آن است.
هر دو 6 آمپر هستند، اما مشخصه عملکرد مغناطیسی آن‌ها متفاوت است. Curve C برای محدوده عملکرد مغناطیسی بالاتری نسبت به Curve B در نظر گرفته می‌شود.
مدل مورد بررسی دارای قدرت قطع نامی 6kA است.
از نظر جریان نامی هر دو 6 آمپر هستند، اما تعداد پل‌ها و کاربرد مدار متفاوت است؛ بنابراین جایگزینی باید بر اساس نقشه و نیاز به قطع یک یا دو هادی انجام شود.
باید جریان راه‌اندازی و مشخصات موتور بررسی شود. صرفاً پایین بودن جریان کاری موتور برای انتخاب C6 کافی نیست.
جمع‌بندی تخصصی CHINT C6 دوپل
CHINT NB1-63 2P C6 یک کلید مینیاتوری دوپل با جریان نامی 6 آمپر، منحنی C و قدرت قطع 6kA است. ویژگی اصلی آن در مقایسه با مدل تک‌پل، ساختار دوپل و امکان قطع همزمان دو مسیر مدار است.
این مدل برای انتخاب صحیح باید بر اساس نوع شبکه، جریان طراحی، مشخصات بار، سطح مقطع هادی، جریان اتصال کوتاه و هماهنگی حفاظتی انتخاب شود. بنابراین عدد 6 آمپر به تنهایی معیار کافی برای تصمیم‌گیری نیست.
