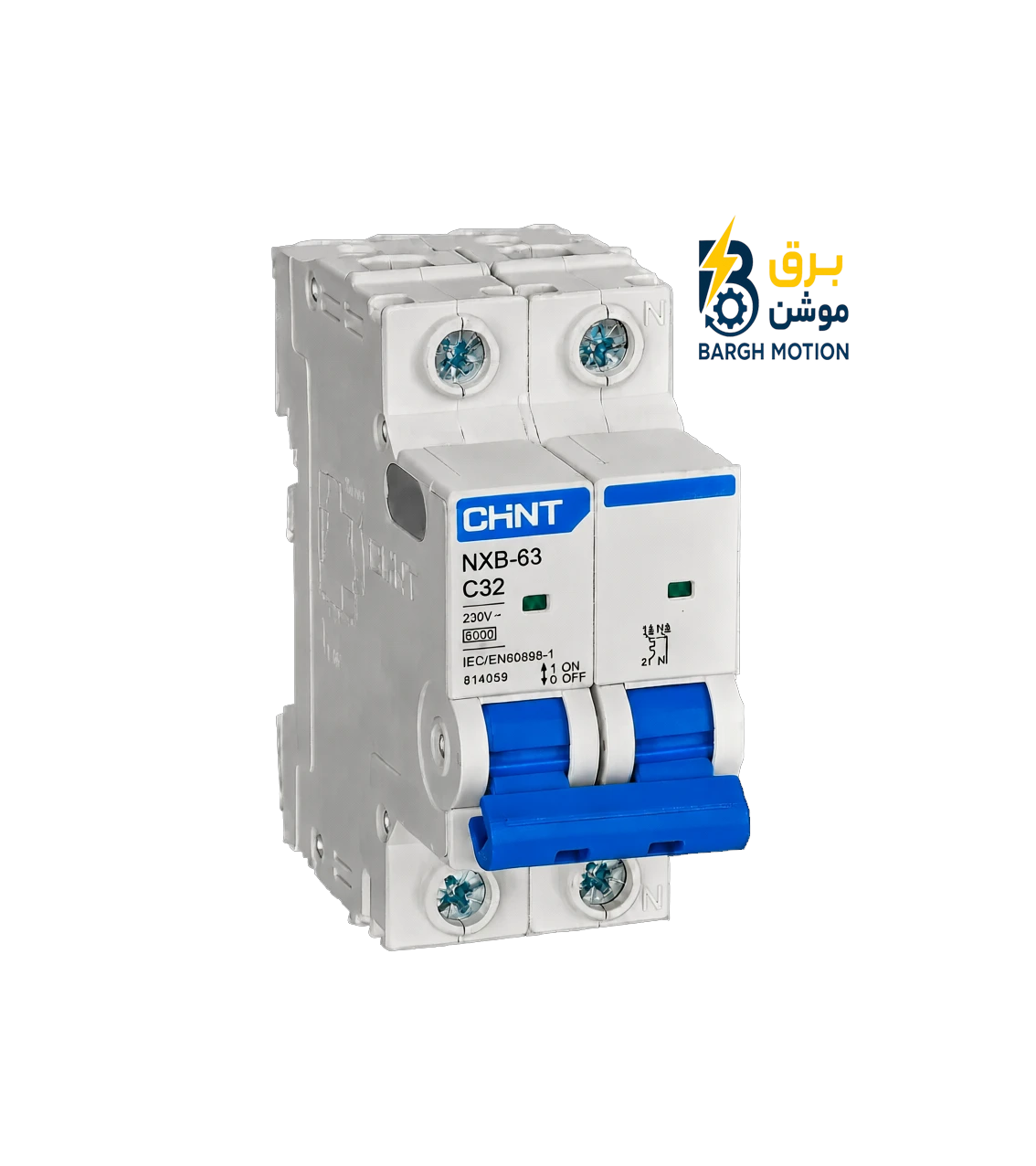

کلید مینیاتوری دو پل چینت
32 آمپر C32
بررسی تخصصی عملکرد، Derating و انتخاب در تابلو برق
بررسی فنی CHINT NB1-63 2P C32 با تمرکز بر رفتار حرارتی، منحنی قطع C، قدرت قطع، شرایط نصب، انتخاب کابل و تأثیر دمای تابلو بر جریان قابل استفاده.
چرا کلید 32 آمپر فقط یک عدد روی بدنه نیست؟
کلید مینیاتوری CHINT NB1-63 با جریان نامی 32 آمپر، برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده است؛ اما عملکرد واقعی آن به شرایط حرارتی و نحوه نصب نیز وابسته است.
در یک تابلو توزیع صنعتی دمای داخل محفظه، تراکم تجهیزات و جریان مصرفی واقعی باید هم‌زمان بررسی شوند.
مشخصات فنی CHINT NB1-63 2P C32
اطلاعات خانواده NB1-63 و مشخصات این سری در صفحه رسمی محصولات CHINT قابل بررسی است.
عملکرد ترمومغناطیسی؛ دو مکانیزم برای دو نوع خطا
NB1-63 از مکانیزم ترمومغناطیسی استفاده می‌کند. بخش حرارتی در برابر اضافه‌بارهای پایدار عمل می‌کند و بخش مغناطیسی برای جریان‌های خطای شدید و اتصال کوتاه واکنش سریع‌تری دارد.
این ساختار باعث می‌شود کلید در برابر دو وضعیت اصلی یعنی اضافه‌بار و اتصال کوتاه از مدار محافظت کند.
هنگام طراحی مدارهای حفاظتی تابلو باید مشخصات کلید با بار و سایر تجهیزات هماهنگ شود.
تحلیل Curve C برای کلید 32 آمپر
در منحنی C، محدوده عملکرد مغناطیسی به‌طور تقریبی در بازه 5 تا 10 برابر جریان نامی قرار می‌گیرد.
| پارامتر | مقدار | توضیح |
|---|---|---|
| In | 32A | جریان نامی کلید |
| 5 × In | 160A | شروع محدوده مغناطیسی تقریبی |
| 10 × In | 320A | انتهای محدوده مغناطیسی تقریبی |
برای بررسی مشخصات خانواده و منحنی‌های عملکرد می‌توان به اطلاعات رسمی NB1-63 در CHINT مراجعه کرد.
Derating؛ وقتی دمای تابلو جریان 32 آمپر را کاهش می‌دهد
یکی از مهم‌ترین نکات فنی در استفاده از NB1-63، وابستگی عملکرد حرارتی کلید به دمای محیط است. CHINT دمای مرجع 30°C را برای این جدول در نظر گرفته و برای دماهای بالاتر مقادیر اصلاح‌شده ارائه می‌کند.
| دمای محیط | جریان اصلاح‌شده | درصد نسبت به 32A | کاهش جریان |
|---|---|---|---|
| 30°C | 32.00A | 100% | 0A |
| 40°C | 30.72A | 96% | 1.28A |
| 50°C | 29.76A | 93% | 2.24A |
| 60°C | 28.16A | 88% | 3.84A |
| 70°C | 26.88A | 84% | 5.12A |
بنابراین اگر دمای داخل تابلو به 60°C برسد، نباید همان 32 آمپر شرایط مرجع را بدون اصلاح حرارتی در محاسبات در نظر گرفت.
نمودار فنی کاهش جریان C32 در دماهای مختلف
در این نمودار دیگر از خط‌های تزئینی یا منحنی‌های مصنوعی استفاده نشده است؛ ارتفاع هر ستون مستقیماً نسبت جریان مجاز به مقدار مرجع 32 آمپر را نمایش می‌دهد.
در زمان طراحی حرارتی تابلو برق باید این کاهش ظرفیت در کنار گرمای تولیدشده توسط سایر تجهیزات بررسی شود.
اثر نصب چند کلید کنار یکدیگر
در یک تابلو متراکم، چند کلید که هم‌زمان تحت بار هستند می‌توانند باعث افزایش دمای داخلی شوند. به همین دلیل شرایط نصب گروهی نیز در طراحی حرارتی اهمیت دارد.
برای شرایطی که ضریب 0.8 مطابق دستورالعمل سازنده اعمال شود و جریان اصلاح‌شده در یک دمای مشخص 30.72A باشد:
این موضوع در جانمایی تجهیزات داخل تابلو اهمیت زیادی دارد.
انتخاب کابل برای مدار 32 آمپر
انتخاب کابل نباید فقط از روی عبارت «MCB 32A» انجام شود. ظرفیت جریان‌دهی کابل به روش نصب، دمای محیط، تعداد هادی‌ها، طول مسیر، افت ولتاژ و نوع عایق وابسته است.
در مونتاژ تابلو برق صنعتی انتخاب کابل و کلید باید به‌صورت یک سیستم هماهنگ انجام شود.
دوپل بودن C32 چه مفهومی دارد؟
پیکربندی 2P به معنی وجود دو پل در کلید است و نباید با افزایش جریان نامی اشتباه گرفته شود.
بنابراین مدل دوپل C32 همچنان کلیدی با جریان نامی 32 آمپر است. تعداد پل‌ها ساختار قطع و حفاظت مدار را مشخص می‌کند، نه اینکه جریان نامی کلید دو برابر شود.
در طراحی مدار فرمان و قدرت نوع سیستم برق و نحوه استفاده از پل‌ها باید از ابتدا مشخص باشد.
6kA چیست و چرا نباید آن را با جریان کاری اشتباه گرفت؟
مقدار 6kA نشان‌دهنده قدرت قطع نامی کلید در شرایط تعیین‌شده استاندارد است. این عدد به معنی عبور دائمی 6000 آمپر از کلید نیست.
32 آمپر جریان نامی تجهیز است، در حالی که 6 کیلوآمپر به توانایی قطع جریان اتصال کوتاه مربوط می‌شود.
چه زمانی C32 انتخاب مناسبی است؟
در صورت هماهنگی جریان طراحی با کابل و تجهیزات.
در شرایطی که جریان هجومی شدید وجود نداشته باشد.
پس از بررسی جریان راه‌اندازی و شرایط بار.
با رعایت Derating و شرایط حرارتی تابلو.
اشتباهات رایج در انتخاب کلید 32 آمپر
توان به‌تنهایی برای انتخاب حفاظت کافی نیست.
دمای بالا ظرفیت حرارتی کلید را کاهش می‌دهد.
قدرت قطع با جریان نامی تفاوت دارد.
تراکم زیاد تجهیزات باعث افزایش دمای داخلی می‌شود.
پرسش‌های متداول فنی
خیر. جریان نامی کلید همچنان 32 آمپر است.
طبق جدول Derating، مقدار آن 30.72 آمپر است.
مقدار درج‌شده برای C32 برابر 29.76 آمپر است.
مقدار جدول سازنده 28.16 آمپر است.
جریان اصلاح‌شده به 26.88 آمپر می‌رسد.
انتخاب آن به جریان راه‌اندازی و مشخصه بار بستگی دارد و نباید فقط بر اساس جریان دائم موتور انجام شود.
کد سازنده این مدل 179663 است.
جمع‌بندی فنی CHINT NB1-63 C32
CHINT NB1-63 2P C32 یک کلید مینیاتوری دوپل با جریان نامی 32 آمپر، منحنی C و قدرت قطع 6kA است که مطابق IEC/EN 60898-1 عرضه می‌شود.
بنابراین در یک تابلو صنعتی، انتخاب C32 باید همراه با بررسی دما، کابل، جریان اتصال کوتاه، تعداد تجهیزات و شرایط نصب انجام شود.
⚡ طراحی و مونتاژ تابلو برق صنعتی برق موشن
عملکرد صحیح یک کلید مینیاتوری فقط به انتخاب آمپراژ آن محدود نمی‌شود. انتخاب کابل، شینه، جانمایی تجهیزات، تهویه، حفاظت اتصال کوتاه و شرایط حرارتی همگی در عملکرد نهایی تابلو تأثیر دارند.
برق موشن در طراحی تابلو، انتخاب کلید را به‌صورت مستقل انجام نمی‌دهد؛ بلکه هماهنگی میان حفاظت، کابل، دما، جانمایی تجهیزات و شرایط بهره‌برداری را به‌عنوان یک سیستم کامل در نظر می‌گیرد.
منابع فنی سازنده
اطلاعات فنی اصلی این مقاله براساس مستندات خانواده NB1-63 و داده‌های منتشرشده توسط CHINT تنظیم شده است.
