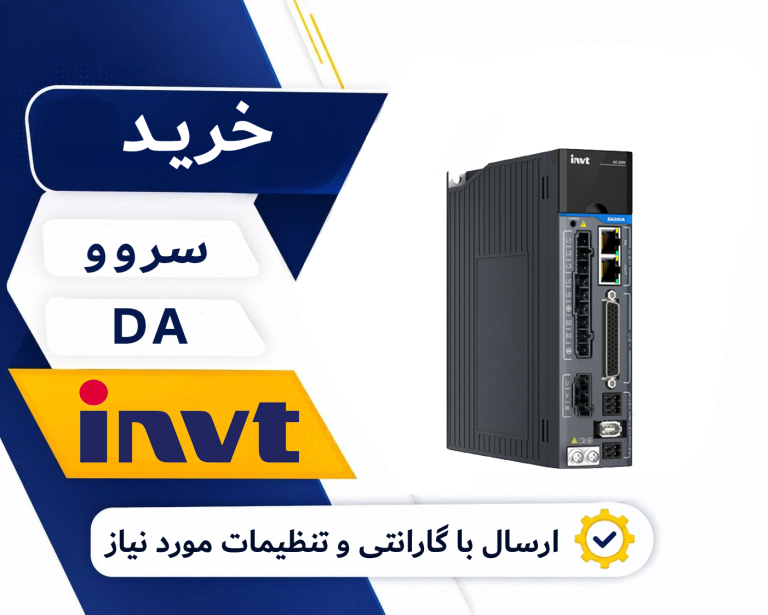

خرید سروو موتور 22KW ترمزدار DA200 اینوت
سروو موتور 22KW ترمزدار DA200 اینوت یک مجموعه سروو توان بالا برای کاربردهای صنعتی و ماشین‌آلاتی است که به گشتاور زیاد، کنترل دقیق حرکت و قابلیت توقف مطمئن محور نیاز دارند. این مدل از موتور SV-SH26-022B-4-9A4-1000 و درایو SV-DA200-022-4-S0 تشکیل شده است.
این سروو با توان 22 کیلووات، گشتاور 140 نیوتن‌متر و حداکثر سرعت 1500 RPM، برای پروژه‌های صنعتی با نیاز به توان بالا قابل بررسی است. ساختار ترمزدار موتور نیز در کاربردهایی که حفظ وضعیت محور هنگام توقف اهمیت دارد، یک ویژگی مهم محسوب می‌شود.
سروو موتور 22KW ترمزدار DA200 اینوت
مدل 22KW سری DA200 برای سیستم‌هایی در نظر گرفته می‌شود که توان و گشتاور بالاتری نسبت به مدل‌های ظرفیت پایین‌تر نیاز دارند. گشتاور 140 نیوتن‌متر، ظرفیت بالای این موتور را برای کاربردهای صنعتی پرقدرت نشان می‌دهد و سرعت حداکثر 1500 RPM نیز باید متناسب با نیاز واقعی ماشین در نظر گرفته شود.
موتور دارای شفت 48 میلی‌متری است و در زمان طراحی اتصال مکانیکی باید ابعاد شفت با کوپلینگ و سایر اجزای انتقال قدرت هماهنگ شود. وجود ترمز نیز این مدل را برای کاربردهایی که توقف و نگهداری محور اهمیت دارد، متمایز می‌کند.
جدول مشخصات فنی سروو 22 کیلووات ترمزدار
| مشخصه | مقدار |
|---|---|
| کد تجاری موتور | SV-SH26-022B-4-9A4-1000 |
| کد تجاری درایو | SV-DA200-022-4-S0 |
| توان درایو | 22000W / 22KW |
| ولتاژ ورودی | 380 ولت سه فاز |
| جریان نامی ورودی | 45.4 آمپر |
| جریان نامی خروجی | 66 آمپر |
| حداکثر دور موتور | 1500 RPM |
| گشتاور | 140 نیوتن‌متر |
| قطر شفت | 48mm |
| نوع موتور | ترمزدار |
کانکتورهای قدرت و انکودر
برای اتصال موتور به درایو، این مدل از کانکتور قدرت YD32 و کانکتور انکودر YD28-15PIN استفاده می‌کند. توجه به کد صحیح کانکتورها هنگام تهیه کابل و متعلقات سروو اهمیت دارد.
مزیت ترمز در سروو موتور 22KW
وجود ترمز در این مدل برای سیستم‌هایی اهمیت دارد که پس از توقف موتور، کنترل وضعیت محور و جلوگیری از حرکت ناخواسته آن مورد توجه است. این ویژگی می‌تواند در ماشین‌آلاتی که بار مکانیکی روی محور وجود دارد یا توقف محور بخشی از فرآیند کاری دستگاه است، اهمیت بیشتری داشته باشد.
با توجه به توان 22KW، انتخاب این مدل باید علاوه بر توان موتور بر اساس شرایط بار، گشتاور مورد نیاز، سرعت کاری و نحوه توقف ماشین انجام شود. ترمز نیز باید متناسب با طراحی و الزامات واقعی سیستم مورد استفاده قرار گیرد.
درایو SV-DA200-022-4-S0 دارای توان 22000 وات است و با ولتاژ ورودی 380 ولت سه‌فاز کار می‌کند. جریان نامی ورودی 45.4 آمپر و جریان نامی خروجی 66 آمپر است؛ بنابراین تجهیزات برق، کابل‌کشی و حفاظت تابلو باید متناسب با این مشخصات انتخاب شوند.
گشتاور 140 نیوتن‌متر و شفت 48 میلی‌متر
گشتاور 140 نیوتن‌متر یکی از مشخصات اصلی این سروو موتور است و در انتخاب آن برای بارهای صنعتی باید مورد توجه قرار گیرد. همچنین شفت 48 میلی‌متری باید با اجزای مکانیکی متصل به موتور هماهنگ باشد تا انتقال قدرت به شکل صحیح انجام شود.
در پروژه‌هایی که موتور مستقیماً یا از طریق کوپلینگ به یک سیستم مکانیکی متصل می‌شود، بررسی ابعاد شفت و روش اتصال پیش از خرید می‌تواند از مشکلات نصب و عدم تطابق قطعات جلوگیری کند.
کاربردهای سروو موتور 22KW ترمزدار
سروو موتور 22KW ترمزدار DA200 اینوت با توجه به توان 22 کیلووات، گشتاور 140 نیوتن‌متر و ساختار ترمزدار، برای ماشین‌آلات صنعتی و سیستم‌های کنترل حرکت پرقدرت قابل بررسی است. انتخاب نهایی باید بر اساس مشخصات واقعی بار و شرایط کاری دستگاه انجام شود.
- ماشین‌آلات اتوماسیون صنعتی
- سیستم‌های کنترل حرکت با توان بالا
- ماشین‌آلات صنعتی سنگین
- تجهیزات دارای محورهای پرقدرت
- خطوط تولید و ماشین‌آلات اتوماتیک
خرید سروو موتور 22KW ترمزدار DA200 اینوت
برای خرید سروو موتور 22KW ترمزدار DA200 اینوت باید توان، گشتاور، سرعت، نوع بار و شرایط مکانیکی دستگاه با مشخصات این مجموعه تطبیق داده شود. این مدل شامل موتور SV-SH26-022B-4-9A4-1000 و درایو SV-DA200-022-4-S0 است.
راهنمای خرید و خدمات سروو اینوت در برق موشن
برای انتخاب صحیح سروو موتور و سروو درایو متناسب با توان، نوع کاربرد و شرایط کاری، می‌توانید از راهنمای تخصصی نمایندگی اینوت در سایت برق موشن استفاده کنید. در این بخش، اطلاعات مربوط به مشاوره، انتخاب مدل و خدمات تخصصی محصولات INVT ارائه شده است.
برق موشن با ارائه اطلاعات فنی، مشاوره انتخاب محصول، فروش و خدمات تعمیر تخصصی، مسیر بررسی و تهیه سروو اینوت را برای کاربردهای صنعتی، کنترل حرکت و سیستم‌های اتوماسیون ساده‌تر می‌کند.
