تحلیل فنی کلید مینیاتوری اشنایدر ۴۰ آمپر A9F74140؛ از منحنی C تا قدرت قطع
در انتخاب یک کلید مینیاتوری برای تابلو برق، عدد جریان نامی تنها یکی از پارامترهای تصمیم‌گیری است. Schneider Electric Acti9 iC60N A9F74140 یک MCB تک‌پل با جریان نامی ۴۰ آمپر و منحنی قطع C است که عملکرد آن بر پایه تریپ حرارتی و مغناطیسی شکل می‌گیرد.
نکته مهم درباره این مدل، تفکیک سه مفهوم جریان نامی، آستانه عملکرد مغناطیسی و قدرت قطع است. این سه پارامتر مستقیماً یک معنی ندارند و هرکدام بخش متفاوتی از عملکرد حفاظتی کلید را مشخص می‌کنند.
A9F74140 از نظر الکتریکی چه ساختاری دارد؟

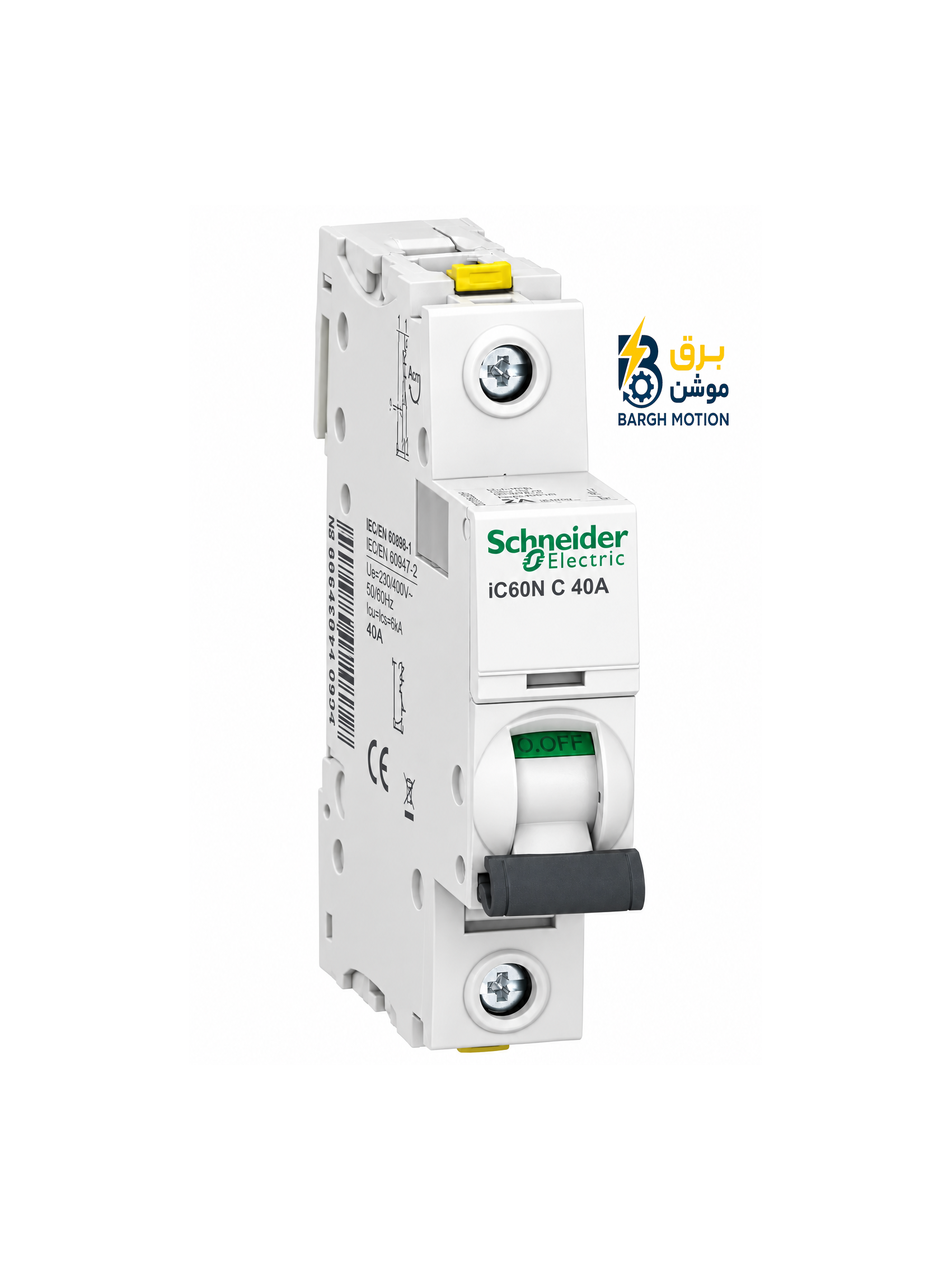

مدل A9F74140 در خانواده Acti9 iC60N قرار می‌گیرد و یک کلید Miniature Circuit Breaker تک‌پل است. جریان نامی آن ۴۰ آمپر بوده و منحنی C برای بخش تریپ مغناطیسی آن تعریف شده است.
در ساختار حرارتی ـ مغناطیسی، دو مکانیزم متفاوت برای تشخیص شرایط غیرعادی وجود دارد. بخش حرارتی برای اضافه‌بارهایی که در طول زمان ایجاد می‌شوند عمل می‌کند، در حالی که بخش مغناطیسی برای جریان‌های بسیار بالاتر و خطاهای شدیدتر طراحی شده است.
| پارت نامبر | A9F74140 |
|---|---|
| خانواده محصول | Acti9 iC60N |
| نوع تجهیز | Miniature Circuit Breaker |
| تعداد پل | 1P |
| جریان نامی | 40A |
| منحنی عملکرد | Curve C |
| مکانیزم قطع | Thermal-Magnetic |
| فرکانس | 50/60Hz |
| Icn | 6kA طبق IEC/EN 60898-1 |
| Icu | 10kA در 220 تا 240V AC طبق IEC/EN 60947-2 |
| نصب | DIN Rail |
| عرض تجهیز | 18mm |
| ابعاد | 18 × 85 × 78.5mm |
| وزن | حدود 0.215kg |
تحلیل 40A؛ جریان نامی دقیقاً چه چیزی را بیان می‌کند؟
عبارت 40A نشان‌دهنده جریان نامی کلید است؛ اما نباید این عدد را به‌عنوان یک نقطه قطع لحظه‌ای در نظر گرفت. رفتار کلید در مقابل اضافه‌جریان تابع مقدار جریان و مدت زمانی است که آن جریان از مدار عبور می‌کند.
به همین علت در طراحی حفاظتی، صرفاً مقایسه جریان مصرف‌کننده با عدد ۴۰ آمپر کافی نیست. باید مشخص شود که هادی مدار چه ظرفیت مجازی دارد، بار چه نوعی است و در شرایط واقعی نصب، کلید در چه محدوده حرارتی کار خواهد کرد.
منحنی C و محاسبه آستانه مغناطیسی
یکی از مشخصات مهم A9F74140 منحنی C است. در این مدل، آستانه عملکرد مغناطیسی طبق مشخصات اعلام‌شده در محدوده 8 × In با تلرانس ±20% قرار می‌گیرد.
با توجه به جریان نامی ۴۰ آمپر، مقدار اسمی این نسبت به شکل زیر به دست می‌آید:
با در نظر گرفتن تلرانس ۲۰ درصد، بازه تقریبی این مقدار برابر است با:
این محاسبه به این معنا نیست که کلید در تمام شرایط دقیقاً در ۳۲۰ آمپر عمل می‌کند؛ بلکه مقدار نامی آستانه و محدوده تلرانس عملکرد مغناطیسی را نشان می‌دهد.
دو مسیر حفاظتی متفاوت داخل MCB
تریپ حرارتی
اضافه‌بارهای نسبتاً پایدار باعث افزایش دمای عنصر حرارتی می‌شوند. با افزایش بیش از حد دما، مکانیزم قطع فعال شده و مدار از منبع جدا می‌شود.
این بخش برای شرایطی مانند بارگذاری بیش از ظرفیت طراحی‌شده اهمیت دارد؛ یعنی جایی که جریان بالا برای مدتی ادامه پیدا می‌کند و لزوماً یک اتصال کوتاه شدید رخ نداده است.
تریپ مغناطیسی
در جریان‌های بسیار بزرگ، میدان مغناطیسی ایجادشده در مکانیزم کلید باعث عملکرد سریع بخش مغناطیسی می‌شود.
به همین دلیل منحنی C در مدارهایی که احتمال جریان هجومی یا جریان خطای شدید وجود دارد، یکی از پارامترهای اصلی انتخاب MCB محسوب می‌شود.
Icn در برابر Icu؛ دو عددی که نباید با هم اشتباه شوند
در مشخصات A9F74140 دو مقدار برای ظرفیت قطع دیده می‌شود: 6kA Icn و 10kA Icu. این دو عدد مربوط به دو چارچوب آزمون و استاندارد متفاوت هستند و نباید به‌عنوان دو مقدار مستقیم و قابل جایگزینی برای یکدیگر تفسیر شوند.
مقدار Icn = 6kA در مشخصات این مدل طبق IEC/EN 60898-1 اعلام شده است. در مقابل، مقدار Icu = 10kA برای 220 تا 240 ولت AC طبق IEC/EN 60947-2 ارائه شده است.
رابطه کلید ۴۰ آمپر با کابل چگونه بررسی می‌شود؟
یکی از اشتباهات رایج در انتخاب MCB این است که ابتدا آمپراژ کلید تعیین شود و سپس کابل بر اساس همان عدد انتخاب شود. در یک طراحی اصولی، جریان طراحی، ظرفیت جریان‌دهی هادی، شرایط نصب و مشخصات تجهیز حفاظتی باید با یکدیگر هماهنگ باشند.
برای مثال، اگر یک هادی به دلیل شرایط نصب توان عبور جریان مشخصی را داشته باشد، نصب کلید با جریان نامی بالاتر صرفاً برای جلوگیری از قطع کلید می‌تواند سطح حفاظت هادی را تغییر دهد.
به همین دلیل انتخاب A9F74140 باید بخشی از محاسبات مدار باشد، نه یک تصمیم مستقل بر اساس عدد ۴۰ آمپر.
تأثیر شرایط حرارتی تابلو روی عملکرد MCB
کلید مینیاتوری یک تجهیز حرارتی نیز محسوب می‌شود؛ بنابراین محیط نصب آن می‌تواند روی رفتار قسمت حرارتی تأثیر بگذارد. دمای داخل تابلو، فاصله میان تجهیزات، تعداد کلیدهای مجاور و جریان عبوری همگی در شرایط کاری واقعی اهمیت دارند.
در پروژه‌های صنعتی، مفهوم Derating برای همین شرایط اهمیت پیدا می‌کند. مقدار دقیق اصلاح جریان باید بر اساس دیتاشیت و جدول‌های سازنده برای شرایط واقعی نصب بررسی شود.
انتخاب کلید برای بار موتوری؛ چرا ۴۰ آمپر کافی نیست؟
در یک مدار موتور الکتریکی، جریان هنگام راه‌اندازی می‌تواند برای مدت کوتاهی به‌طور قابل‌توجهی از جریان نامی موتور بیشتر شود. بنابراین صرفاً قرار دادن یک MCB چهل آمپر در مدار یک موتور، بدون بررسی جریان راه‌اندازی و مشخصات سیستم، روش کامل انتخاب نیست.
نوع استارت، توان موتور، جریان نامی، طول کابل، امپدانس مسیر، حفاظت موتور و هماهنگی حفاظتی با تجهیزات بالادست باید بررسی شوند. در بعضی کاربردها نیز حفاظت اختصاصی موتور در کنار MCB مورد نیاز است.
A9F74140 در مدارهای صنعتی چه نکته‌ای دارد؟
در یک تابلو برق صنعتی، انتخاب MCB باید با ساختار کلی حفاظت هماهنگ باشد. علاوه بر جریان نامی، باید قدرت قطع، منحنی عملکرد، شرایط محیطی و هماهنگی با تجهیزات حفاظتی بالادست و پایین‌دست بررسی شود.
در مدارهایی که چند سطح حفاظتی وجود دارد، موضوع Selectivity نیز اهمیت پیدا می‌کند؛ یعنی در شرایط خطا تا حد امکان تجهیز نزدیک‌تر به محل خطا عمل کند تا خاموشی غیرضروری بخش بزرگ‌تری از سیستم رخ ندهد.
اتصال کوتاه چه تفاوتی با اضافه‌بار دارد؟
اضافه‌بار
جریان از مقدار مورد انتظار مدار بیشتر است، اما الزاماً یک خطای کم‌امپدانس بین هادی‌ها وجود ندارد. در این حالت بخش حرارتی کلید نقش مهمی در عملکرد حفاظتی دارد.
اتصال کوتاه
مسیر خطا می‌تواند امپدانس بسیار پایینی داشته باشد و جریان بسیار بزرگی ایجاد کند. در این وضعیت عملکرد سریع بخش مغناطیسی و کافی بودن قدرت قطع کلید اهمیت ویژه‌ای پیدا می‌کند.
ابعاد و مشخصات مکانیکی A9F74140
| عرض | 18mm |
|---|---|
| ارتفاع | 85mm |
| عمق | 78.5mm |
| ابعاد کلی | 18 × 85 × 78.5mm |
| وزن | حدود 0.215kg |
| نوع نصب | DIN Rail |
| تعداد ماژول | 1 Module |
روند فنی انتخاب این کلید برای یک مدار
سوالات تخصصی درباره مینیاتوری ۴۰ آمپر اشنایدر
آیا A9F74140 همان کلید ۴۰ آمپر منحنی C است؟
آستانه 8×In در این مدل چند آمپر است؟
آیا 6kA یعنی کلید فقط تا ۶ آمپر اتصال کوتاه را تحمل می‌کند؟
تفاوت 40A با 6kA چیست؟
آیا 10kA جایگزین 6kA است؟
آیا این MCB حفاظت نشتی جریان دارد؟
آیا می‌توان برای جلوگیری از قطع کلید، مدل ۴۰ آمپر را با آمپراژ بالاتر عوض کرد؟
وزن و ابعاد A9F74140 چقدر است؟
جمع‌بندی فنی A9F74140
A9F74140 را می‌توان به‌عنوان یک MCB تک‌پل ۴۰ آمپر از خانواده Acti9 iC60N با منحنی C و مکانیزم حرارتی ـ مغناطیسی معرفی کرد. اما بخش مهم مشخصات آن فقط عدد ۴۰ آمپر نیست؛ آستانه مغناطیسی، قدرت قطع، شرایط نصب و هماهنگی حفاظتی نیز در ارزیابی عملکرد این کلید نقش دارند.
در این مدل، مقدار اسمی 8×In برابر ۳۲۰ آمپر است و مشخصات قدرت قطع شامل 6kA Icn طبق IEC/EN 60898-1 و 10kA Icu در محدوده 220 تا 240 ولت AC طبق IEC/EN 60947-2 است. بنابراین هنگام طراحی مدار، باید جریان کاری، اضافه‌بار و جریان اتصال کوتاه به‌صورت جداگانه بررسی شوند.
اگر هدف، استفاده از این کلید در یک مدار صنعتی است، انتخاب نهایی باید پس از بررسی کابل، بار، جریان راه‌اندازی، سطح اتصال کوتاه و هماهنگی تجهیزات حفاظتی انجام شود؛ زیرا یک MCB مناسب، بخشی از یک سیستم حفاظت است و نه یک تجهیز مستقل از مدار.
برای بررسی و اجرای اصولی حفاظت مدار و تجهیزات تابلو، مشخصات بار، کابل و شرایط شبکه را در کنار مشخصات کلید بررسی کنید.
