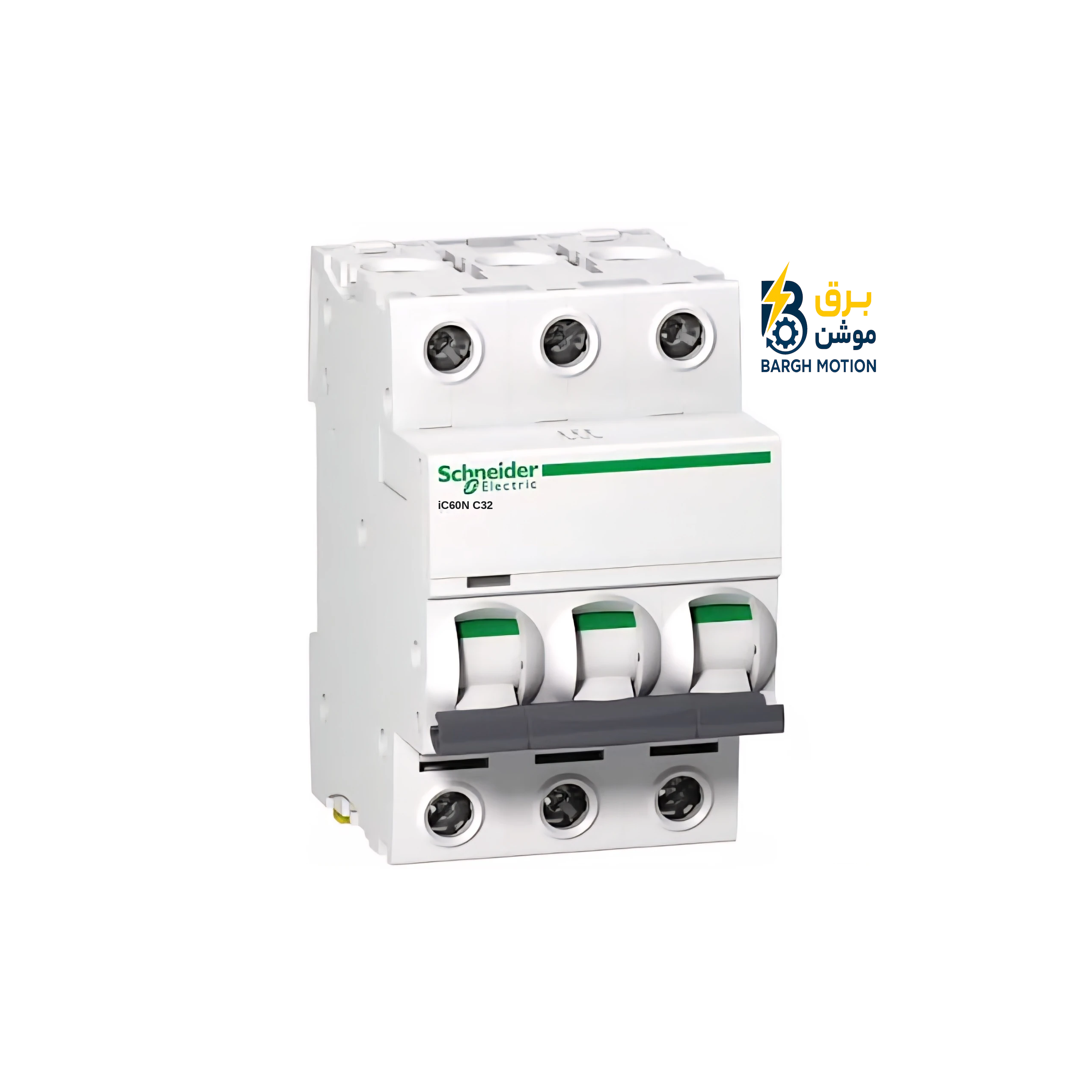

کلید مینیاتوری سه پل اشنایدر iC60N 32 آمپر Curve C
کلید مینیاتوری سه پل اشنایدر 32 آمپر از سری Acti9 iC60N یک MCB ترمومغناطیسی برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه است. رفرنس A9F74332 دارای سه پل، جریان نامی 32A و منحنی عملکرد C است و برای مدارهای سه‌فاز و کاربردهای توزیع برق مورد استفاده قرار می‌گیرد.
در انتخاب این رنج، تنها مقدار 32 آمپر تعیین‌کننده نیست؛ ظرفیت کابل، نوع بار، جریان راه‌اندازی، سطح اتصال کوتاه و هماهنگی حفاظتی مدار نیز باید هم‌زمان بررسی شوند.
مشخصات فنی کلید iC60N سه پل 32 آمپر
| برند | Schneider Electric |
| سری | Acti9 iC60N |
| نوع تجهیز | Miniature Circuit Breaker (MCB) |
| پارت نامبر | A9F74332 |
| تعداد پل | 3P |
| جریان نامی | 32A |
| منحنی تریپ | Curve C |
| تکنولوژی تریپ | Thermal-Magnetic |
| قدرت قطع طبق IEC/EN 60898-1 | 6kA |
| قدرت قطع طبق IEC/EN 60947-2 | 10kA |
| فرکانس | 50/60Hz |
| نوع نصب | ریل DIN |
32 آمپر در مدار سه‌فاز چه مفهومی دارد؟
عدد 32A نشان‌دهنده جریان نامی کلید است؛ بنابراین نباید تصور کرد که کلید دقیقاً با عبور جریان 32 آمپر فوراً مدار را قطع می‌کند. عملکرد MCB تابع مقدار اضافه‌جریان و مدت زمان آن است.
برای یک فیدر سه‌فاز صنعتی که جریان کاری آن در محدوده متوسط قرار دارد، انتخاب کلید 32 آمپر می‌تواند مناسب باشد؛ اما مقدار نهایی باید با جریان طراحی و ظرفیت هادی هماهنگ شود.
Curve C در رنج 32A چگونه عمل می‌کند؟
در عبارت C32، حرف C منحنی عملکرد و عدد 32 جریان نامی را مشخص می‌کند. این دو مشخصه از نظر عملکرد حفاظتی مستقل هستند و نباید با یکدیگر اشتباه شوند.
Curve C برای مدارهایی که هنگام وصل دارای جریان هجومی مشخص هستند، نسبت به منحنی‌های حساس‌تر رفتار متفاوتی دارد. به همین دلیل در طراحی مدار قدرت باید مشخصات واقعی بار قبل از انتخاب منحنی بررسی شود.
نقش سه پل در حفاظت فیدر
در مدار سه‌فاز، سه مسیر فاز از سه پل کلید عبور می‌کنند. ساختار 3P امکان قطع هم‌زمان این سه مسیر را در یک تجهیز فراهم می‌کند و برای بسیاری از فیدرهای سه‌فاز تابلوهای توزیع کاربرد دارد.
در یک تابلو برق صنعتی، انتخاب تعداد پل باید با ساختار شبکه و نوع مدار هماهنگ باشد؛ سه‌پل بودن کلید به‌معنای قطع هادی نول نیست.
MCB 32A برای موتور سه‌فاز کافی است؟
وجود موتور سه‌فاز به‌تنهایی به معنی انتخاب MCB با همان جریان نامی موتور نیست. موتور هنگام راه‌اندازی می‌تواند جریان بالاتری از جریان نامی خود دریافت کند و بنابراین نوع راه‌اندازی و مدت زمان شتاب‌گیری اهمیت دارد.
در یک مدار موتور سه‌فاز معمولاً وظیفه حفاظت اتصال کوتاه و حفاظت اضافه‌بار باید به‌صورت مهندسی در نظر گرفته شود. MCB جایگزین مستقیم MPCB یا رله اضافه‌بار قابل تنظیم نیست.
تفاوت کلید 32A با فیوز
فیوز با ذوب شدن عنصر داخلی مدار را در شرایط اضافه‌جریان قطع می‌کند و پس از عملکرد معمولاً نیاز به تعویض دارد. MCB از مکانیزم تریپ داخلی استفاده می‌کند و پس از رفع خطا امکان بازگرداندن آن به وضعیت کاری وجود دارد.
در پروژه‌هایی که عیب‌یابی و بهره‌برداری سریع اهمیت دارد، وضعیت مکانیکی MCB می‌تواند تشخیص حالت مدار را ساده‌تر کند. در طراحی حفاظت فیدر صنعتی اما باید ظرفیت قطع و هماهنگی حفاظتی کل سیستم بررسی شود.
قدرت قطع 6kA و 10kA را چگونه بخوانیم؟
طبق مشخصات Schneider، رفرنس A9F74332 دارای ظرفیت قطع 6kA طبق IEC/EN 60898-1 و 10kA طبق IEC/EN 60947-2 است. این اعداد باید همراه با استاندارد و شرایط آزمون مربوطه تفسیر شوند.
در زمان طراحی حفاظت اتصال کوتاه، جریان اتصال کوتاه احتمالی در محل نصب باید با ظرفیت قطع تجهیز مقایسه شود. صرفاً مشاهده عدد 10kA بدون بررسی شرایط شبکه برای انتخاب کافی نیست.
علائم مهم روی بدنه MCB
روی یک کلید مینیاتوری اطلاعاتی مانند جریان نامی، منحنی عملکرد، تعداد پل، استاندارد و مشخصات قطع درج می‌شود. برای این مدل، ترکیب 3P / 32A / C بخش مهمی از شناسایی تجهیز است.
همچنین باید توجه داشت که هر کلید دارای اهرم ON/OFF الزاماً MCB حفاظتی نیست. برخی تجهیزات صرفاً وظیفه قطع و وصل یا ایزولاسیون دارند و نباید بدون بررسی مشخصات فنی به‌عنوان کلید حفاظتی استفاده شوند.
در زمان خرید تجهیزات حفاظتی تابلو به پارت‌نامبر، جریان نامی، Curve، تعداد پل و قدرت قطع توجه کنید و مشخصات را با دیتاشیت سازنده تطبیق دهید.
راهنمای انتخاب و نصب کلید 32 آمپر
- جریان طراحی مدار را مشخص کنید.
- ظرفیت جریان مجاز کابل را بررسی کنید.
- نوع بار و جریان راه‌اندازی را در نظر بگیرید.
- Curve مناسب با شرایط بار انتخاب شود.
- جریان اتصال کوتاه احتمالی با ظرفیت قطع کلید مقایسه شود.
- تعداد پل و ساختار شبکه بررسی شود.
- هماهنگی حفاظتی با تجهیزات بالادست و پایین‌دست در نظر گرفته شود.
سؤالات متداول کلید سه پل 32 آمپر
خیر. 32A جریان نامی است و زمان عملکرد حفاظتی به مقدار اضافه‌جریان و مشخصات منحنی تریپ وابسته است.
بله. این رفرنس مربوط به Acti9 iC60N با ساختار 3P، جریان نامی 32A و Curve C است.
خیر. جریان راه‌اندازی، نوع موتور، روش راه‌اندازی و سیستم حفاظت اضافه‌بار باید بررسی شوند.
خیر. MCB سه‌پل برای سه مسیر فاز طراحی شده و نباید آن را با ساختارهای چندپل دارای نول مشترک یا حفاظت‌شده یکسان در نظر گرفت.
این مقدار ظرفیت قطع اعلام‌شده طبق IEC/EN 60898-1 است؛ در مشخصات همین رفرنس مقدار 10kA نیز طبق IEC/EN 60947-2 اعلام شده است.
جمع‌بندی فنی iC60N سه پل 32 آمپر
Schneider Acti9 iC60N A9F74332 یک کلید مینیاتوری سه‌پل با جریان نامی 32 آمپر و منحنی C است که حفاظت ترکیبی در برابر اضافه‌بار و اتصال کوتاه را ارائه می‌کند. مشخصات رسمی Schneider همچنین پشتیبانی از قابلیت‌هایی مانند Visitrip و VisiSafe و امکان افزودن برخی تجهیزات جانبی را برای این خانواده محصول نشان می‌دهد.
برای انتخاب صحیح این رنج، عدد 32 آمپر تنها یکی از پارامترهای تصمیم‌گیری است. کابل، نوع بار، جریان راه‌اندازی، سطح اتصال کوتاه، Curve و هماهنگی حفاظتی باید در کنار یکدیگر بررسی شوند.
طراحی و مونتاژ تابلو برق صنعتی
در تابلوهای صنعتی، MCB تنها یکی از اجزای زنجیره حفاظت است. انتخاب صحیح کلید باید در کنار کابل، کنتاکتور، MPCB، رله اضافه‌بار و سایر تجهیزات مدار قدرت و فرمان انجام شود.
برای اجرای اصولی پروژه‌های صنعتی می‌توانید از خدمات طراحی و مونتاژ تابلو برق صنعتی برق‌موشن استفاده کنید.
