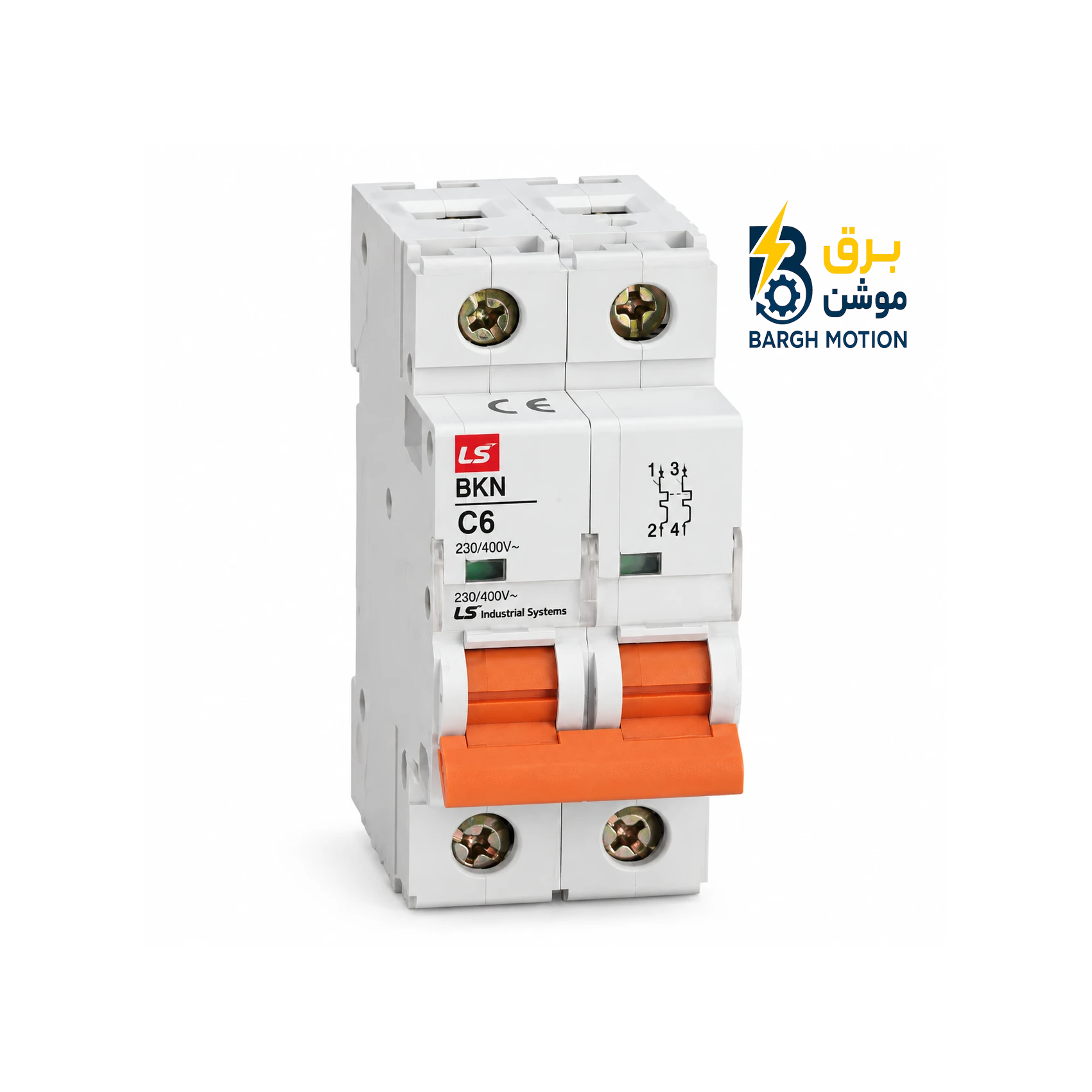

کلید مینیاتوری LS 6 آمپر؛ بررسی فنی، نحوه انتخاب، سیم مناسب و مشکلات احتمالی
کلید مینیاتوری LS 6 آمپر یکی از رنج‌های پرکاربرد جریان پایین در خانواده کلیدهای MCB است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد.
در انتخاب یک کلید 6 آمپر، تنها عدد 6A اهمیت ندارد. نوع مصرف‌کننده، جریان کاری، جریان راه‌اندازی، سطح مقطع سیم، طول مسیر، منحنی عملکرد، تعداد پل و قدرت قطع باید هم‌زمان بررسی شوند.
در این راهنمای فنی، مشخصات LS 6A، تفاوت آن با بی‌متال، نحوه عملکرد در جریان‌های بالاتر، انتخاب سیم، محاسبه توان، افت ولتاژ، منحنی B/C/D، روش انتخاب، مشکلات احتمالی و کاربرد آن در تابلو برق را بررسی می‌کنیم.
مشخصات فنی کلید مینیاتوری LS 6 آمپر
LS ELECTRIC در خانواده BK63H جریان‌های نامی 1 تا 63 آمپر را ارائه می‌کند و 6 آمپر نیز یکی از رنج‌های این خانواده است. این سری در پیکربندی‌های 1P، 2P، 3P و 4P عرضه شده و مشخصه‌های B، C و D را پوشش می‌دهد. قدرت قطع اعلام‌شده برای BK63H تا 10kA است و حفاظت اضافه‌بار و اتصال کوتاه را ارائه می‌کند.
برای مشاهده اطلاعات رسمی محصول می‌توانید به صفحه رسمی LS ELECTRIC برای BK63H مراجعه کنید.
| مشخصه | مقدار / وضعیت |
|---|---|
| برند | LS ELECTRIC |
| سری | BK63H |
| جریان مورد بررسی | 6A |
| رنج جریان خانواده | 1 تا 63A |
| تعداد پل | 1P / 2P / 3P / 4P |
| منحنی عملکرد | B / C / D |
| حفاظت | اضافه‌بار و اتصال کوتاه |
| قدرت قطع | تا 10kA |
| نصب | ریل DIN |
| عرض هر پل | حدود 18mm |
کلید مینیاتوری 6 آمپر چگونه عمل می‌کند؟
MCB دارای دو رفتار اصلی برای حفاظت مدار است. در اضافه‌بار، بخش حرارتی در اثر عبور جریان و افزایش دما عمل می‌کند و در جریان‌های بسیار شدید مانند اتصال کوتاه، بخش مغناطیسی برای قطع سریع‌تر مدار وارد عمل می‌شود.
به همین دلیل نباید تصور کرد که کلید 6 آمپر دقیقاً در لحظه رسیدن جریان به 6.01 آمپر قطع خواهد کرد. 6 آمپر جریان نامی کلید است، نه یک آستانه قطع آنی.
اگر جریان از 6 آمپر بیشتر شود چه اتفاقی می‌افتد؟
اگر جریان کمی بیشتر از 6 آمپر شود، عملکرد کلید به مدت زمان عبور جریان نیز وابسته است. با افزایش میزان اضافه‌بار، انرژی حرارتی بیشتری در کلید و مدار ایجاد می‌شود و زمان عملکرد کاهش پیدا می‌کند.
| جریان | نسبت به 6A | تفسیر |
|---|---|---|
| 6A | 1 × In | جریان نامی |
| 7A | 1.17 × In | اضافه‌بار کم |
| 9A | 1.5 × In | اضافه‌بار محسوس |
| 12A | 2 × In | اضافه‌بار شدیدتر |
| 18A | 3 × In | ورود به محدوده عملکرد سریع‌تر در منحنی B |
این اعداد برای درک نسبت جریان‌ها هستند و نباید به‌عنوان جدول زمان قطع قطعی در نظر گرفته شوند؛ زمان واقعی باید از منحنی زمان-جریان مدل و استاندارد مربوط به همان محصول بررسی شود.
عملکرد LS 6A در جریان‌های خیلی بالا
در جریان اتصال کوتاه یا جریان‌هایی که چندین برابر جریان نامی هستند، مکانیزم مغناطیسی اهمیت بیشتری پیدا می‌کند. در کاتالوگ BK63H، محدوده عملکرد لحظه‌ای مشخصه‌های B، C و D به‌صورت زیر ارائه شده است:
| منحنی | محدوده لحظه‌ای نسبت به In | برای کلید 6A | کاربرد کلی |
|---|---|---|---|
| B | 3 تا 5 × In | 18 تا 30A | بارهایی با جریان هجومی پایین‌تر |
| C | 5 تا 10 × In | 30 تا 60A | بارهای عمومی با جریان راه‌اندازی متوسط |
| D | 10 تا 20 × In | 60 تا 120A | بارهای دارای جریان هجومی بالاتر |
این محدوده‌ها به این معنی نیستند که کلید دقیقاً در یک عدد ثابت قطع می‌کند؛ محدوده عملکرد و زمان قطع به مشخصه محصول و شرایط آزمون وابسته است. کاتالوگ LS برای BK63H منحنی‌های B، C و D را ارائه می‌کند. :contentReference[oaicite:2]{index=2}
تفاوت LS 6 آمپر با بی‌متال
MCB و بی‌متال هر دو با اضافه‌جریان ارتباط دارند، اما کاربرد آنها یکی نیست. این تفاوت به‌خصوص در مدارهای موتور اهمیت زیادی دارد.
| ویژگی | LS 6A MCB | بی‌متال |
|---|---|---|
| حفاظت اضافه‌بار | بله | بله |
| حفاظت اتصال کوتاه | بله | جایگزین حفاظت اتصال کوتاه نیست |
| عملکرد مغناطیسی | دارد | معمولاً ندارد |
| کاربرد اصلی | حفاظت مدار | حفاظت اضافه‌بار موتور |
| قابلیت تنظیم جریان | معمولاً ثابت | معمولاً دارای محدوده تنظیم |
| استفاده همراه کنتاکتور | ممکن است در بالادست مدار باشد | بخش رایج مدار کنترل موتور |
یک مثال صنعتی ساده
فرض کنید یک موتور دارای جریان نامی حدود 5 آمپر است. در چنین مداری، بی‌متال می‌تواند برای حفاظت اضافه‌بار موتور تنظیم شود و MCB در بخش حفاظت مدار برای اضافه‌بار و اتصال کوتاه قرار گیرد.
در نتیجه، افزایش آمپراژ MCB به‌منظور حذف عملکرد بی‌متال، راهکار صحیحی برای طراحی مدار موتور نیست.
آیا LS 6A می‌تواند جای بی‌متال را بگیرد؟
بی‌متال برای حفاظت اضافه‌بار موتور و هماهنگی با مدار کنتاکتور استفاده می‌شود، در حالی که MCB وظیفه حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه را بر عهده دارد.
محاسبه توان قابل استفاده با کلید 6 آمپر
برای یک مصرف‌کننده تکفاز در حالت ساده و با ضریب توان نزدیک به یک:
در ولتاژ 230 ولت:
بنابراین مقدار تئوری متناظر با 6 آمپر در 230 ولت حدود 1.38 کیلووات است.
در بارهای موتوری و القایی، ضریب توان و جریان راه‌اندازی نیز باید در محاسبات لحاظ شود.
مثال انتخاب کلید برای مصرف‌کننده 1000 وات
اگر یک مصرف‌کننده تکفاز 1000 وات در ولتاژ 230 ولت داشته باشیم:
جریان کاری تقریبی 4.35 آمپر است و از نظر مقدار جریان در محدوده پایین‌تر از 6 آمپر قرار می‌گیرد. اما برای انتخاب نهایی باید نوع بار، جریان راه‌اندازی و سیم‌کشی نیز بررسی شود.
سیم مناسب برای مدار LS 6 آمپر
انتخاب سطح مقطع سیم نباید صرفاً بر اساس آمپراژ کلید انجام شود. ظرفیت جریان مجاز سیم به عواملی مانند جنس هادی، روش نصب، دمای محیط، تعداد کابل‌های کنار هم، طول مسیر و استاندارد مورد استفاده بستگی دارد.
قطر سیم 1.5 و 2.5 میلی‌متر مربع چقدر است؟
اگر هادی کاملاً گرد و بدون درنظرگرفتن عایق باشد، قطر هندسی را می‌توان از سطح مقطع محاسبه کرد:
برای هادی 1.5mm²:
برای هادی 2.5mm²:
این اعداد قطر تقریبی خود هادی هستند و با قطر خارجی کابل، که عایق و روکش را نیز شامل می‌شود، یکسان نیستند.
آیا برای LS 6 آمپر همیشه سیم 1.5 استفاده کنیم؟
نه به‌عنوان یک قانون مطلق. در بسیاری از مدارهای عمومی، 1.5mm² می‌تواند مقطع متداولی باشد، اما انتخاب نهایی باید با شرایط نصب و مقررات پروژه انجام شود.
اگر مسیر طولانی باشد، دمای محیط بالا باشد یا چند هادی در کنار هم قرار گرفته باشند، شرایط حرارتی متفاوت خواهد بود. بنابراین طراحی صحیح باید از ظرفیت جریان مجاز واقعی هادی شروع شود.
افت ولتاژ در مدار 6 آمپر
در مدارهای طولانی، حتی اگر سیم از نظر تحمل جریان مناسب باشد، افت ولتاژ می‌تواند مشکل ایجاد کند.
افزایش طول مسیر مقاومت را بیشتر می‌کند و افزایش سطح مقطع مقاومت را کاهش می‌دهد. بنابراین برای مدارهای طولانی ممکن است به سطح مقطع بزرگ‌تر نیاز باشد.
طریقه انتخاب کلید مینیاتوری LS 6 آمپر
برای اینکه انتخاب LS 6A فقط بر اساس حدس انجام نشود، بهتر است مراحل زیر به‌ترتیب بررسی شوند.
توان نامی، ولتاژ و ضریب توان بار را بررسی کنید و جریان کاری را به‌دست آورید.
روشنایی، PLC، منبع تغذیه، موتور، ترانس، کنتاکتور یا تجهیزات الکترونیکی هرکدام رفتار متفاوتی در زمان راه‌اندازی دارند.
کلید باید با ظرفیت تحمل جریان سیم و شرایط نصب هماهنگ باشد.
اگر بار جریان راه‌اندازی بالایی ندارد، B یا C ممکن است مناسب باشد؛ برای بارهای دارای جریان هجومی بیشتر، C یا D بسته به طراحی مدار بررسی می‌شود.
بسته به ساختار مدار باید 1P، 2P، 3P یا 4P انتخاب شود.
سطح اتصال کوتاه احتمالی در محل نصب باید با قدرت قطع کلید هماهنگ باشد.
در تابلوهای صنعتی، کلیدهای بالادست و پایین‌دست نباید بدون بررسی هماهنگی حفاظتی انتخاب شوند.
انتخاب منحنی B، C یا D برای LS 6A
| منحنی | محدوده عملکرد لحظه‌ای | برای 6A | نمونه کاربرد |
|---|---|---|---|
| B | 3 تا 5 × In | 18 تا 30A | بارهای با جریان هجومی پایین‌تر |
| C | 5 تا 10 × In | 30 تا 60A | مدارهای عمومی و بارهای با هجومی متوسط |
| D | 10 تا 20 × In | 60 تا 120A | برخی بارهای دارای جریان راه‌اندازی بالا |
انتخاب منحنی D به این دلیل که «قوی‌تر» است همیشه صحیح نیست. اگر جریان اتصال کوتاه در مدار به اندازه کافی برای عملکرد سریع حفاظت نباشد، انتخاب نامناسب منحنی می‌تواند هماهنگی حفاظتی را تحت تأثیر قرار دهد.
مشخصات عملکردی B/C/D در مستندات LS برای BK63H ارائه شده است. :contentReference[oaicite:3]{index=3}
قدرت قطع 10kA در LS 6A یعنی چه؟
قدرت قطع با جریان نامی تفاوت دارد. عدد 6A نشان‌دهنده جریان نامی کلید است، در حالی که 10kA به ظرفیت قطع جریان اتصال کوتاه در شرایط و استاندارد مشخص مربوط می‌شود.
10kA = ظرفیت قطع اعلام‌شده محصول در شرایط مشخص
LS برای BK63H ظرفیت قطع تا 10kA را اعلام کرده و مشخصات IEC 60898-1 و IEC 60947-2 نیز در صفحه محصول درج شده است. :contentReference[oaicite:4]{index=4}
مشکلات احتمالی کلید LS 6 آمپر و علت آنها
اگر یک MCB شش آمپر مرتباً قطع می‌کند، اولین واکنش نباید تعویض آن با مدل 10 یا 16 آمپر باشد. ابتدا باید علت عملکرد حفاظتی مشخص شود.
1. کلید بلافاصله بعد از وصل قطع می‌کند
این حالت می‌تواند ناشی از اتصال کوتاه، اشتباه سیم‌کشی، خرابی مصرف‌کننده یا جریان هجومی بسیار زیاد باشد.
اگر قطع تقریباً بلافاصله اتفاق می‌افتد، بررسی اتصال کوتاه و نوع بار اولویت بالاتری دارد.
2. کلید بعد از چند دقیقه یا مدتی کار قطع می‌کند
این وضعیت بیشتر با اضافه‌بار حرارتی، افزایش دمای تابلو، بار بیش از ظرفیت یا شرایط نامناسب هادی مرتبط است.
3. فقط هنگام روشن شدن موتور قطع می‌کند
ممکن است جریان راه‌اندازی موتور باعث عملکرد قسمت مغناطیسی شود. در این شرایط باید منحنی کلید، جریان راه‌اندازی موتور و طراحی حفاظت موتور بررسی شود.
4. کلید بدون بار ظاهری قطع می‌کند
شل بودن اتصال ترمینال، خرابی کلید، گرم‌شدن موضعی، خطای سیم‌کشی یا مشکل در مصرف‌کننده از مواردی هستند که باید بررسی شوند.
5. ترمینال کلید بیش از حد گرم می‌شود
شل بودن پیچ ترمینال، سطح تماس نامناسب، انتخاب نادرست هادی یا عبور جریان بالا می‌تواند باعث ایجاد حرارت موضعی شود.
6. کلید بعد از قطع، دوباره وصل نمی‌شود
اگر دسته کلید در وضعیت Trip قرار گرفته باشد، ممکن است ابتدا لازم باشد دسته کاملاً به حالت OFF برده و سپس ON شود. اگر کلید همچنان عمل نکرد، باید مدار و خود تجهیز بررسی شوند.
7. کلید جدید هم همان مشکل را دارد
اگر با تعویض MCB مشکل همچنان وجود دارد، احتمالاً علت در خود مدار، مصرف‌کننده، کابل، جریان راه‌اندازی یا شرایط حرارتی است؛ نه الزاماً خرابی کلید.
چرا نباید برای جلوگیری از قطع شدن، LS 6A را با 10A یا 16A عوض کرد؟
فرض کنید سیم مدار برای یک جریان مشخص طراحی شده و کلید 6 آمپر از مدار محافظت می‌کند. اگر بدون بررسی، کلید 16 آمپر نصب شود، ممکن است جریان بیشتری از هادی عبور کند بدون اینکه حفاظت موردنظر در همان سطح قبلی انجام شود.
LS 6 آمپر برای چه مدارهایی مناسب است؟
- مدارهای کنترل با جریان پایین
- برخی مدارهای روشنایی
- برخی تجهیزات الکترونیکی کم‌مصرف
- مدارهای فرمان و تجهیزات جانبی تابلو
- شاخه‌های مستقل با جریان طراحی پایین
- برخی مدارهای توزیع با بار مشخص و کنترل‌شده
نوع مصرف‌کننده و شرایط نصب همیشه باید قبل از انتخاب نهایی بررسی شود. برای مثال یک موتور کوچک ممکن است از نظر جریان نامی در محدوده 6 آمپر باشد، اما جریان راه‌اندازی آن انتخاب منحنی و ساختار حفاظت را تحت تأثیر قرار دهد.
کاربرد LS 6A در تابلو برق صنعتی
در یک تابلو برق صنعتی، کلید 6 آمپر می‌تواند به‌عنوان حفاظت یکی از شاخه‌های کم‌جریان مورد استفاده قرار گیرد. اما جایگاه آن باید با توجه به ساختار کلی مدار و تجهیزات حفاظتی مشخص شود.
در مرحله طراحی تابلو برق صنعتی جریان هر شاخه، کابل، نوع مصرف‌کننده و سطح اتصال کوتاه باید مشخص شود.
نقش کلید 6 آمپر در طراحی و مونتاژ تابلو
در یک مونتاژ تابلو برق صنعتی فقط انتخاب کلید کافی نیست. جانمایی مناسب روی ریل، شماره‌گذاری، سیم‌کشی صحیح، رعایت فاصله‌ها و دسترسی مناسب برای تعمیرات نیز اهمیت دارد.
در تابلوهای دارای چندین خروجی، استفاده اصولی از تابلو برق صنعتی باعث می‌شود حفاظت شاخه‌های مختلف به‌صورت منظم و قابل سرویس اجرا شود.
راهنمای خرید LS 6 آمپر
هنگام خرید کلید LS 6A، فقط عبارت «LS شش آمپر» کافی نیست. مشخصات کامل مدل باید با نیاز پروژه تطبیق داده شود.
- برند و سری محصول را بررسی کنید.
- جریان نامی 6A را کنترل کنید.
- تعداد پل را متناسب با مدار انتخاب کنید.
- منحنی B، C یا D را بررسی کنید.
- قدرت قطع مورد نیاز مدار را مشخص کنید.
- ولتاژ کاری و استاندارد محصول را بررسی کنید.
- اصل بودن و تأمین معتبر محصول را در نظر بگیرید.
اطلاعات بیشتر درباره محصولات LS ELECTRIC
برای بررسی کاتالوگ‌ها، مدل‌ها و اطلاعات فنی جدیدتر، می‌توانید مرکز دانلود رسمی LS ELECTRIC را نیز بررسی کنید. :contentReference[oaicite:5]{index=5}
همچنین برای بررسی مشخصات فنی و ساختار مدل‌های BK63H، اطلاعات رسمی LS در مورد این خانواده قابل استفاده است. :contentReference[oaicite:6]{index=6}
جمع‌بندی فنی LS 6 آمپر
کلید مینیاتوری LS 6A زمانی انتخاب مناسبی است که جریان طراحی مدار، نوع بار، سیم‌کشی و شرایط اتصال کوتاه با مشخصات کلید هماهنگ باشند.
در خانواده BK63H، این رنج در کنار مشخصه‌های B، C و D ارائه می‌شود و رفتار لحظه‌ای هر منحنی با دیگری متفاوت است. بنابراین حتی دو کلید 6 آمپر نیز می‌توانند در برابر جریان راه‌اندازی یک مصرف‌کننده رفتار متفاوتی داشته باشند.
همچنین MCB نباید با بی‌متال اشتباه گرفته شود. MCB برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده، در حالی که بی‌متال در مدار موتور برای حفاظت اضافه‌بار استفاده می‌شود.
تابلو سازی برق موشن
در پروژه‌های صنعتی، انتخاب MCB باید در کنار سایر اجزای تابلو و بر اساس نقشه و شرایط واقعی مدار انجام شود. تابلو سازی برق موشن در زمینه طراحی و اجرای تابلوهای برق صنعتی فعالیت می‌کند و انتخاب، جانمایی و مونتاژ تجهیزات حفاظتی و کنترلی را می‌توان بر اساس نیاز پروژه انجام داد.
برای آشنایی با خدمات تابلو سازی برق موشن می‌توانید صفحه خدمات طراحی و مونتاژ تابلو برق صنعتی را مشاهده کنید.
در یک تابلو برق سفارشی تجهیزاتی مانند MCB، کنتاکتور، بی‌متال، رله و تجهیزات کنترلی باید متناسب با جریان و عملکرد واقعی سیستم انتخاب شوند.
هدف از طراحی صحیح تابلو فقط کنار هم قرار دادن تجهیزات نیست؛ بلکه ایجاد یک سیستم منظم، قابل سرویس و هماهنگ از نظر حفاظت الکتریکی است.
