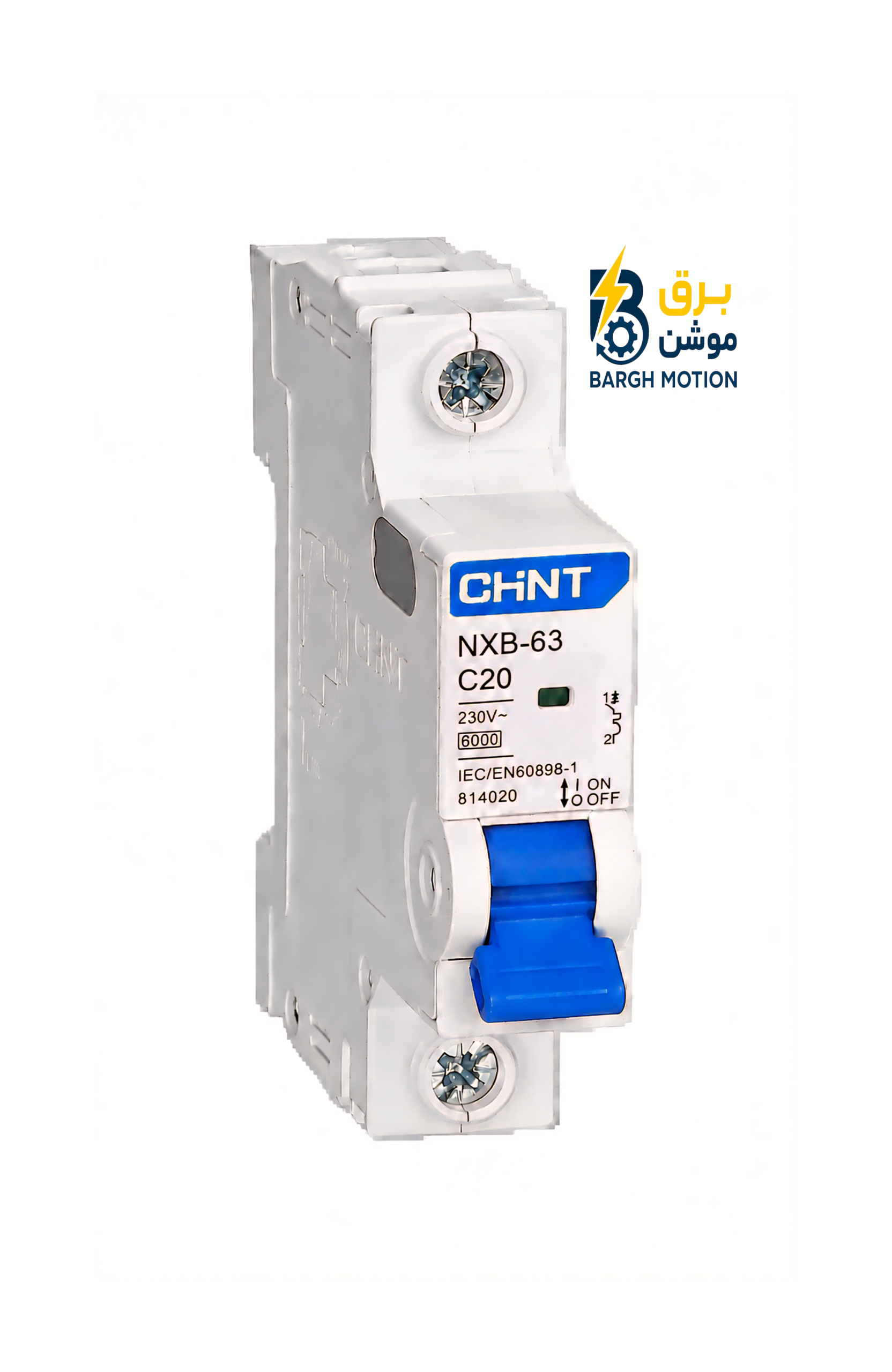

کلید مینیاتوری CHINT NB1-63 تک پل 20 آمپر C20
بررسی تخصصی جریان نامی، حفاظت مدار، انتخاب کابل، افت ولتاژ، جریان راه‌اندازی و کاربرد C20 در تابلو برق
مقدمه؛ چرا انتخاب C20 فقط به معنی افزایش 4 آمپر نیست؟
در نگاه اول ممکن است تفاوت کلید مینیاتوری 16 آمپر و 20 آمپر فقط چهار آمپر به نظر برسد؛ اما در طراحی یک مدار، افزایش جریان نامی از 16A به 20A می‌تواند روی انتخاب کابل، ظرفیت ترمینال، افت ولتاژ، گرمای ایجادشده در تابلو و هماهنگی تجهیزات حفاظتی اثر بگذارد.
کلید مینیاتوری CHINT NB1-63 1P C20 برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه طراحی شده و در خانواده NB1-63 با منحنی قطع C و قدرت قطع 6kA قرار دارد. CHINT این خانواده را مطابق IEC/EN 60898-1 معرفی کرده و رنج جریان آن تا 63 آمپر ادامه دارد.
مدل C20 دارای جریان نامی 20 آمپر و پیکربندی تک‌پل است. کد سازنده این مدل در کاتالوگ CHINT برابر 179618 است.
مشخصات فنی CHINT NB1-63 1P C20
مشخصات اصلی خانواده NB1-63 شامل جریان‌های نامی 1 تا 63 آمپر، منحنی‌های B، C و D، قدرت قطع 6kA، ولتاژ عایقی 500V و ولتاژ نامی 230V برای مدل‌های تک‌پل است.
20 آمپر در عمل یعنی چه مقدار توان قابل استفاده؟
اگر یک مدار تکفاز 230 ولت را در نظر بگیریم و ضریب توان بار را تقریباً برابر یک فرض کنیم، توان ظاهری/تقریبی متناظر با جریان نامی C20 از رابطه زیر به دست می‌آید:
برای PF≈1:
230 × 20 = 4600W
بنابراین 20 آمپر در یک شبکه 230 ولت از نظر محاسبات ساده برابر حدود 4.6kW است.
توان قابل استفاده باید با توجه به نوع بار، ضریب توان، شرایط نصب کابل، دمای محیط، افت ولتاژ و ضوابط طراحی تعیین شود.
برای مثال، یک بار موتوری 4.6 کیلووات الزاماً همان شرایط یک بار مقاومتی 4.6 کیلووات را ندارد؛ زیرا جریان راه‌اندازی و ضریب توان موتور می‌تواند متفاوت باشد.
C20 چگونه بین اضافه‌بار و اتصال کوتاه تفاوت می‌گذارد؟
NB1-63 از مکانیزم ترمومغناطیسی استفاده می‌کند. در اضافه‌بار، بخش حرارتی نسبت به افزایش جریان در طول زمان واکنش نشان می‌دهد؛ اما در جریان‌های بسیار شدید مانند اتصال کوتاه، بخش مغناطیسی با سرعت بیشتری عمل می‌کند.
بخش حرارتی
فرض کنید یک مصرف‌کننده برای مدت قابل توجهی بیشتر از جریان طراحی مدار جریان بکشد. افزایش جریان باعث افزایش حرارت عنصر داخلی شده و در صورت عبور از شرایط مجاز، مکانیزم قطع فعال می‌شود.
بخش مغناطیسی
در یک اتصال کوتاه، جریان می‌تواند چندین برابر جریان نامی شود. در منحنی C، محدوده عملکرد مغناطیسی خانواده NB1-63 در حدود چند برابر جریان نامی قرار دارد و برای C20 می‌توان بازه 4 تا 7 برابر In را به‌صورت محاسباتی بررسی کرد. CHINT منحنی‌های B، C و D را برای NB1-63 معرفی کرده است.
4 × 20 = 80A
7 × 20 = 140A
پس محدوده مغناطیسی تقریبی C20 در این بازه برابر 80 تا 140 آمپر خواهد بود.
نکته مهم در انتخاب کابل برای C20
یکی از مهم‌ترین تفاوت‌های طراحی بین C16 و C20 این است که با افزایش جریان نامی کلید، نمی‌توان صرفاً کلید را تعویض کرد و همان مدار را بدون بررسی مجدد باقی گذاشت.
کلید حفاظتی باید به‌گونه‌ای انتخاب شود که ظرفیت جریان مجاز هادی و شرایط واقعی نصب رعایت شود. روش عبور کابل، دمای محیط، تعداد مدارهای کنار هم، نوع عایق، جنس هادی و طول مسیر روی ظرفیت واقعی کابل اثر دارند.
بنابراین عبارت‌هایی مانند «C20 همیشه با یک سطح مقطع مشخص استفاده می‌شود» از نظر طراحی مهندسی کامل نیستند.
در یک تابلو برق صنعتی اصولی، انتخاب C20 باید همراه با بررسی سیم، ترمینال، شینه و تجهیزات حفاظتی انجام شود.
چه زمانی C20 انتخاب بهتری از C16 است؟
اگر جریان طراحی یک مدار از محدوده مناسب C16 عبور کرده باشد اما همچنان در محدوده‌ای قرار داشته باشد که C20 و هادی مدار بتوانند حفاظت صحیح را تأمین کنند، C20 می‌تواند انتخاب منطقی‌تری باشد.
برای نمونه، اگر جریان کاری مدار در شرایط واقعی به محدوده بالای 16 آمپر نزدیک شود، استفاده از C16 ممکن است باعث قطع‌های ناخواسته شود. اما راه‌حل مهندسی این نیست که بلافاصله C20 نصب شود؛ ابتدا باید مشخص شود چرا جریان مدار بالا است و آیا کابل و سایر اجزا برای افزایش جریان نامی مناسب هستند یا خیر.
این موضوع در طراحی تابلو برق صنعتی اهمیت ویژه‌ای دارد؛ زیرا تغییر یک MCB می‌تواند روی کل هماهنگی حفاظتی مدار اثر بگذارد.
مقایسه مهندسی C16 و C20
| مشخصه | NB1-63 C16 | NB1-63 C20 |
|---|---|---|
| جریان نامی | 16A | 20A |
| منحنی | C | C |
| قدرت قطع | 6kA | 6kA |
| توان تقریبی در 230V و PF=1 | 3.68kW | 4.6kW |
| کد DB | 179616 | 179618 |
تفاوت اصلی این دو مدل در جریان نامی است؛ بنابراین انتخاب بین آنها باید بر اساس جریان طراحی و ظرفیت مدار انجام شود، نه صرفاً بر اساس توان بیشتر.
اگر هدف، مونتاژ تابلو برق برای یک پروژه صنعتی است، بهتر است C16 و C20 بر اساس نقشه تک‌خطی، جریان بار و مشخصات کابل انتخاب شوند.
تأثیر طول کابل و افت ولتاژ روی مدار 20 آمپر
گاهی یک مدار از نظر تحمل جریان، برای C20 مناسب است اما به دلیل طول زیاد مسیر با افت ولتاژ مواجه می‌شود. در چنین شرایطی افزایش آمپراژ MCB مشکل افت ولتاژ را حل نمی‌کند.
برای یک مدار تکفاز، مسیر رفت و برگشت هادی در محاسبه افت ولتاژ اهمیت دارد و مقاومت کابل با افزایش طول بیشتر می‌شود.
هرچه جریان بالاتر و مقاومت مسیر بیشتر باشد، افت ولتاژ نیز افزایش پیدا می‌کند.
بنابراین اگر در یک پروژه جریان طراحی به 20 آمپر رسیده است، طول کابل نیز باید در انتخاب سطح مقطع لحاظ شود. این مسئله در ساخت تابلو برق صنعتی و طراحی فیدرهای خروجی اهمیت زیادی دارد.
آیا C20 برای تجهیزات موتوری مناسب است؟
منحنی C برای مدارهایی که در زمان راه‌اندازی جریان بالاتری نسبت به جریان کاری عادی دارند، نسبت به منحنی B تحمل بیشتری در برابر جریان‌های لحظه‌ای ایجاد می‌کند؛ اما این موضوع به معنی مناسب بودن C20 برای تمام موتورها نیست.
در یک موتور باید جریان نامی، جریان راه‌اندازی، روش استارت، مدت زمان راه‌اندازی، توان موتور و تجهیزات حفاظتی مکمل بررسی شود.
برای موتورهای صنعتی، MCB نباید جایگزین تجهیزات تخصصی حفاظت موتور مانند رله اضافه‌بار شود؛ بلکه باید در ساختار حفاظتی مناسب و هماهنگ با سایر تجهیزات قرار گیرد.
در پروژه‌های صنعتی، این هماهنگی بخشی از فرآیند طراحی و مونتاژ تابلو برق است.
اگر C20 مرتباً تریپ می‌کند، از کجا شروع کنیم؟
۱. جریان واقعی را اندازه‌گیری کنید
با کلمپ‌متر جریان مدار را در شرایط عادی و در زمان بروز مشکل اندازه‌گیری کنید. حدس زدن جریان مصرف‌کننده به‌تنهایی کافی نیست.
۲. بارهای همزمان را بررسی کنید
ممکن است چند مصرف‌کننده روی یک مدار قرار گرفته باشند و مجموع جریان آنها از مقدار طراحی عبور کند.
۳. راه‌اندازی تجهیزات را بررسی کنید
اگر قطع کلید دقیقاً هنگام روشن شدن موتور، ترانس یا منبع تغذیه اتفاق می‌افتد، جریان هجومی باید بررسی شود.
۴. اتصالات را کنترل کنید
شل بودن اتصال در ترمینال می‌تواند باعث ایجاد گرمای موضعی و رفتار غیرعادی مدار شود. گشتاور اتصال باید مطابق مشخصات تجهیز رعایت شود.
۵. دمای تابلو را بررسی کنید
تراکم بالای تجهیزات و دمای محیط می‌تواند شرایط حرارتی تجهیزات داخل تابلو را تحت تأثیر قرار دهد.
در یک تابلو برق صنعتی استاندارد، آرایش تجهیزات و مدیریت حرارت باید همزمان با انتخاب تجهیزات انجام شود.
قدرت قطع 6kA چه مفهومی دارد؟
قدرت قطع یکی از مشخصات بسیار مهم MCB است. در مدل مورد بررسی، مقدار قدرت قطع نامی 6kA است. این عدد بیان می‌کند تجهیز برای قطع جریان اتصال کوتاه مشخص‌شده در شرایط آزمون استاندارد، دارای ظرفیت قطع اعلام‌شده است. CHINT برای NB1-63 مقدار Icn و Ics برابر 6kA را اعلام کرده است.
سطح جریان اتصال کوتاه احتمالی در محل نصب باید با قدرت قطع تجهیز مقایسه شود.
این بررسی خصوصاً در تابلوهای نزدیک به ترانسفورماتور یا منابع با قدرت اتصال کوتاه بالا اهمیت دارد.
اشتباهات رایج در خرید و نصب C20
- جایگزین کردن C16 با C20 بدون بررسی ظرفیت کابل.
- انتخاب MCB صرفاً بر اساس توان نامی مصرف‌کننده.
- نادیده گرفتن افت ولتاژ در مسیرهای طولانی.
- فرض اینکه هر قطع C20 نشانه خرابی خود کلید است.
- نادیده گرفتن جریان راه‌اندازی تجهیزات موتوری.
- استفاده از کلید با قدرت قطع نامتناسب با سطح اتصال کوتاه محل نصب.
- بی‌توجهی به دمای داخل تابلو و تراکم تجهیزات.
روش انتخاب صحیح C20 در یک پروژه
-
جریان طراحی مدار را مشخص کنید.
جریان واقعی و شرایط بهره‌برداری را تعیین کنید. -
نوع بار را مشخص کنید.
مقاومتی، موتوری، القایی یا الکترونیکی. -
کابل را بررسی کنید.
ظرفیت جریان مجاز کابل باید با شرایط نصب هماهنگ باشد. -
افت ولتاژ را محاسبه کنید.
خصوصاً در مسیرهای طولانی. -
قدرت اتصال کوتاه را بررسی کنید.
قدرت قطع 6kA باید برای محل نصب مناسب باشد. -
هماهنگی حفاظتی را کنترل کنید.
کلیدهای بالادست و پایین‌دست باید در ساختار حفاظتی مناسب انتخاب شوند.
اطلاعات سازنده و منابع فنی CHINT
اطلاعات خانواده NB1-63 در مستندات رسمی CHINT شامل جریان‌های نامی، منحنی‌های قطع، قدرت قطع، استاندارد و مشخصات نصب ارائه شده است.
برای بررسی دقیق‌تر محصول می‌توان از صفحه رسمی CHINT برای NB1-63، کاتالوگ فنی NB1-63 و مستندات فنی منتشرشده توسط سازنده استفاده کرد.
پرسش‌های متداول فنی درباره CHINT C20
جریان نامی این مدل 20 آمپر است و پیکربندی آن تک‌پل است.
کد DB این مدل در کاتالوگ رسمی CHINT برابر 179618 است.
قدرت قطع نامی این مدل 6kA است.
برای مدل‌های تک‌پل NB1-63، CHINT ولتاژ نامی 230V AC را اعلام کرده است.
خیر. 20A جریان نامی است و عملکرد حرارتی به مقدار و مدت اضافه‌بار وابسته است.
با درنظر گرفتن محدوده 4 تا 7 برابر In برای مشخصه C، مقدار محاسباتی حدود 80 تا 140 آمپر خواهد بود.
بسته به جریان راه‌اندازی و مشخصات موتور می‌تواند در مدار حفاظتی استفاده شود، اما انتخاب نهایی باید با سایر تجهیزات حفاظت موتور هماهنگ شود.
فقط در صورتی که جریان طراحی، ظرفیت کابل، شرایط نصب و کل ساختار حفاظتی مدار برای 20 آمپر مناسب باشد.
خیر. افزایش آمپراژ MCB بدون بررسی کابل و سایر اجزای مدار می‌تواند باعث کاهش سطح حفاظت هادی شود.
نکات مهم قبل از خرید CHINT NB1-63 C20
- سری محصول: NB1-63
- پیکربندی: 1P / تک‌پل
- جریان نامی: 20A
- منحنی قطع: C
- قدرت قطع: 6kA
- استاندارد: IEC/EN 60898-1
- کد سازنده: 179618
- قبل از نصب، هماهنگی کلید با کابل و جریان اتصال کوتاه محل بررسی شود.
جمع‌بندی فنی CHINT NB1-63 C20
CHINT NB1-63 1P C20 یک کلید مینیاتوری تک‌پل با جریان نامی 20 آمپر، مشخصه قطع C و قدرت قطع 6kA است که برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه استفاده می‌شود. کد سازنده این مدل 179618 است.
مهم‌ترین نکته در انتخاب C20 این است که عدد 20 آمپر را نباید به‌تنهایی ملاک قرار داد. ظرفیت کابل، نوع بار، افت ولتاژ، جریان راه‌اندازی، شرایط حرارتی تابلو و سطح اتصال کوتاه باید در کنار یکدیگر بررسی شوند.
