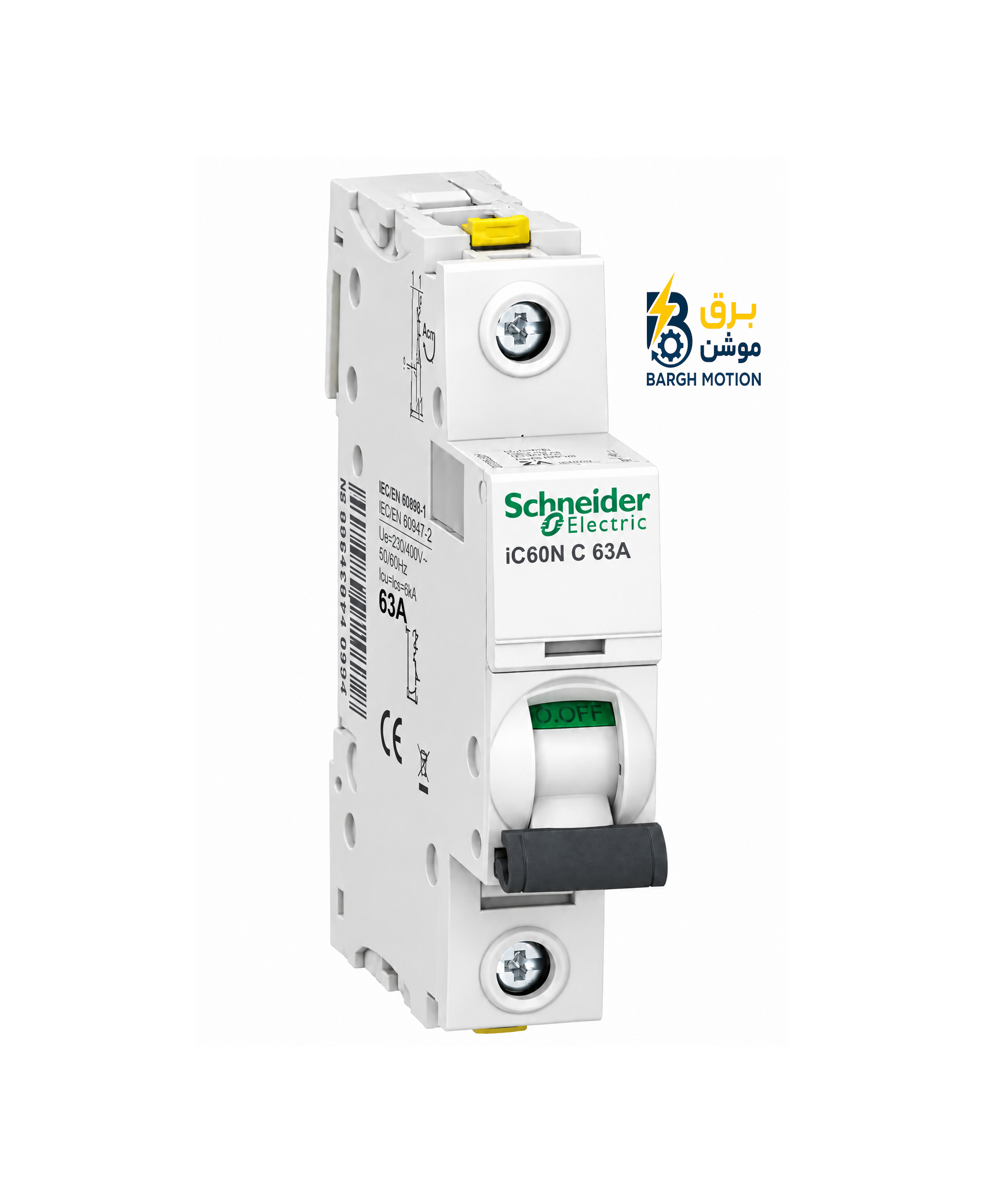

کلید مینیاتوری اشنایدر ۶۳ آمپر Acti9 iC60N؛ مشخصات فنی، منحنی C و کاربرد در مدار
در مدارهایی که جریان طراحی به محدوده بالاتری می‌رسد، انتخاب یک تجهیز حفاظتی مناسب باید بر اساس مجموعه‌ای از پارامترهای الکتریکی و شرایط نصب انجام شود. مینیاتوری ۶۳ آمپر از خانواده Acti9 iC60N برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد.
مدل اشنایدر A9F74163 با پیکربندی تک پل و مشخصه Curve C طراحی شده و مشخصات آن باید با شرایط واقعی مدار تطبیق داده شود.
مشخصات فنی A9F74163
جریان نامی ۶۳ آمپر چه چیزی را نشان می‌دهد؟
عدد ۶۳ آمپر بیانگر جریان نامی این تجهیز است؛ یعنی کلید برای کار در مدارهایی با شرایط طراحی متناسب با این مقدار در نظر گرفته شده است. این عدد نباید به عنوان یک آستانه ثابت برای قطع فوری تفسیر شود، زیرا عملکرد بخش حرارتی کلید به مقدار اضافه‌جریان و مدت زمان عبور آن وابسته است.
در یک طراحی واقعی، انتخاب کلید باید هم‌زمان با بررسی ظرفیت جریان کابل، شرایط نصب، دمای محیط و نوع بار انجام شود. بنابراین قرار دادن کلید ۶۳ آمپر روی مداری که فقط بر اساس عدد جریان نامی انتخاب شده، به‌تنهایی معیار کافی برای طراحی حفاظتی نیست.
ساختار حفاظتی کلید چگونه عمل می‌کند؟
تریپ حرارتی
در صورت ایجاد اضافه‌بار، افزایش جریان باعث گرم شدن بخش حرارتی مکانیزم می‌شود. اگر وضعیت اضافه‌بار برای مدت مشخص ادامه داشته باشد، مکانیزم تریپ فعال شده و مدار را قطع می‌کند. بنابراین زمان در عملکرد حفاظتی بخش حرارتی اهمیت دارد.
تریپ مغناطیسی
در خطاهای شدید مانند اتصال کوتاه، جریان بسیار زیاد باعث عملکرد سریع بخش مغناطیسی می‌شود. این عملکرد برای محدود کردن زمان عبور جریان خطا و جلوگیری از ادامه یافتن شرایط اتصال کوتاه انجام می‌شود.
Curve C در کلید ۶۳ آمپر چه کاربردی دارد؟
مشخصه Curve C به رفتار بخش مغناطیسی کلید در برابر جریان‌های چند برابر جریان نامی مربوط می‌شود. به همین دلیل این مشخصه در بسیاری از مدارهای توزیع و بارهایی که هنگام راه‌اندازی جریان بیشتری ایجاد می‌کنند مورد استفاده قرار می‌گیرد.
البته وجود منحنی C به‌تنهایی دلیل کافی برای انتخاب کلید نیست. جریان هجومی بار، نوع مصرف‌کننده، طول کابل و سطح اتصال کوتاه شبکه باید همراه با مشخصات حفاظتی تجهیز بررسی شوند.
ظرفیت قطع ۶kA و ۱۰kA را چگونه باید تفسیر کرد؟
یکی از مشخصات مهم این مدل، ظرفیت قطع آن در شرایط مختلف استاندارد و ولتاژ است. مقدار ۶kA در چارچوب IEC/EN 60898-1 و مقدار ۱۰kA در شرایط تعریف‌شده IEC/EN 60947-2 بیان می‌شوند و نباید این اعداد را با جریان کاری ۶۳ آمپر یکی دانست.
جریان نامی، مشخصه مربوط به کارکرد مدار است؛ در حالی که ظرفیت قطع به توانایی کلید برای قطع جریان خطای اتصال کوتاه در شرایط آزمون مشخص مربوط می‌شود. به همین دلیل در طراحی یک تابلو برق باید سطح اتصال کوتاه محل نصب نیز در نظر گرفته شود.
ابعاد و نصب A9F74163
ساختار فیزیکی
این مدل به‌صورت تک‌پل طراحی شده و عرض آن حدود ۱۸ میلی‌متر است. نصب کلید به‌صورت کلیپ‌شونده روی ریل DIN استاندارد ۳۵ میلی‌متری انجام می‌شود و ابعاد تقریبی تجهیز برابر با ۱۸ × ۸۵ × ۷۸.۵ میلی‌متر است.
وزن تقریبی تجهیز حدود ۰.۲۱۵ کیلوگرم بوده و برای نصب در تابلوهای توزیع و کنترل باید فضای کافی برای سیم‌کشی، دسترسی به ترمینال‌ها و تجهیزات جانبی در نظر گرفته شود.
آیا کلید ۶۳ آمپر برای موتور مناسب است؟
پاسخ این سؤال به مشخصات موتور و نحوه راه‌اندازی آن بستگی دارد. این تجهیز یک MCB با منحنی C است و وظیفه اصلی آن حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه است؛ بنابراین برای انتخاب حفاظت یک موتور نباید فقط جریان نامی موتور را با عدد ۶۳ آمپر مقایسه کرد.
جریان راه‌اندازی، جریان کاری موتور، روش راه‌اندازی و الزامات حفاظتی باید بررسی شوند. در کاربردهای موتوری ممکن است استفاده از تجهیزات تخصصی حفاظت موتور نیز در کنار سایر تجهیزات حفاظتی مورد نیاز باشد.
سؤالات متداول درباره کلید اشنایدر ۶۳ آمپر
پارت نامبر کلید ۶۳ آمپر چیست؟
آیا A9F74163 یک کلید تک‌پل است؟
Curve C در کلید ۶۳ آمپر چه مفهومی دارد؟
ظرفیت قطع ۶kA با جریان نامی ۶۳A چه تفاوتی دارد؟
آیا کلید ۶۳ آمپر حفاظت نشتی جریان دارد؟
آیا A9F74163 روی ریل DIN نصب می‌شود؟
آیا دمای داخل تابلو روی عملکرد کلید اثر دارد؟
آیا می‌توان کلید ۶۳ آمپر را فقط بر اساس توان مصرف‌کننده انتخاب کرد؟
جمع‌بندی فنی A9F74163
مدل اشنایدر A9F74163 از سری Acti9 iC60N با جریان نامی ۶۳ آمپر، پیکربندی تک پل و مشخصه Curve C برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه در نظر گرفته شده است.
برای انتخاب نهایی این تجهیز، تطبیق جریان طراحی مدار با مشخصات کلید، ظرفیت هادی‌ها، شرایط حرارتی تابلو و جریان اتصال کوتاه محل نصب اهمیت دارد. این بررسی باعث می‌شود انتخاب تجهیز صرفاً بر پایه عدد آمپراژ انجام نشود.
