توضیح

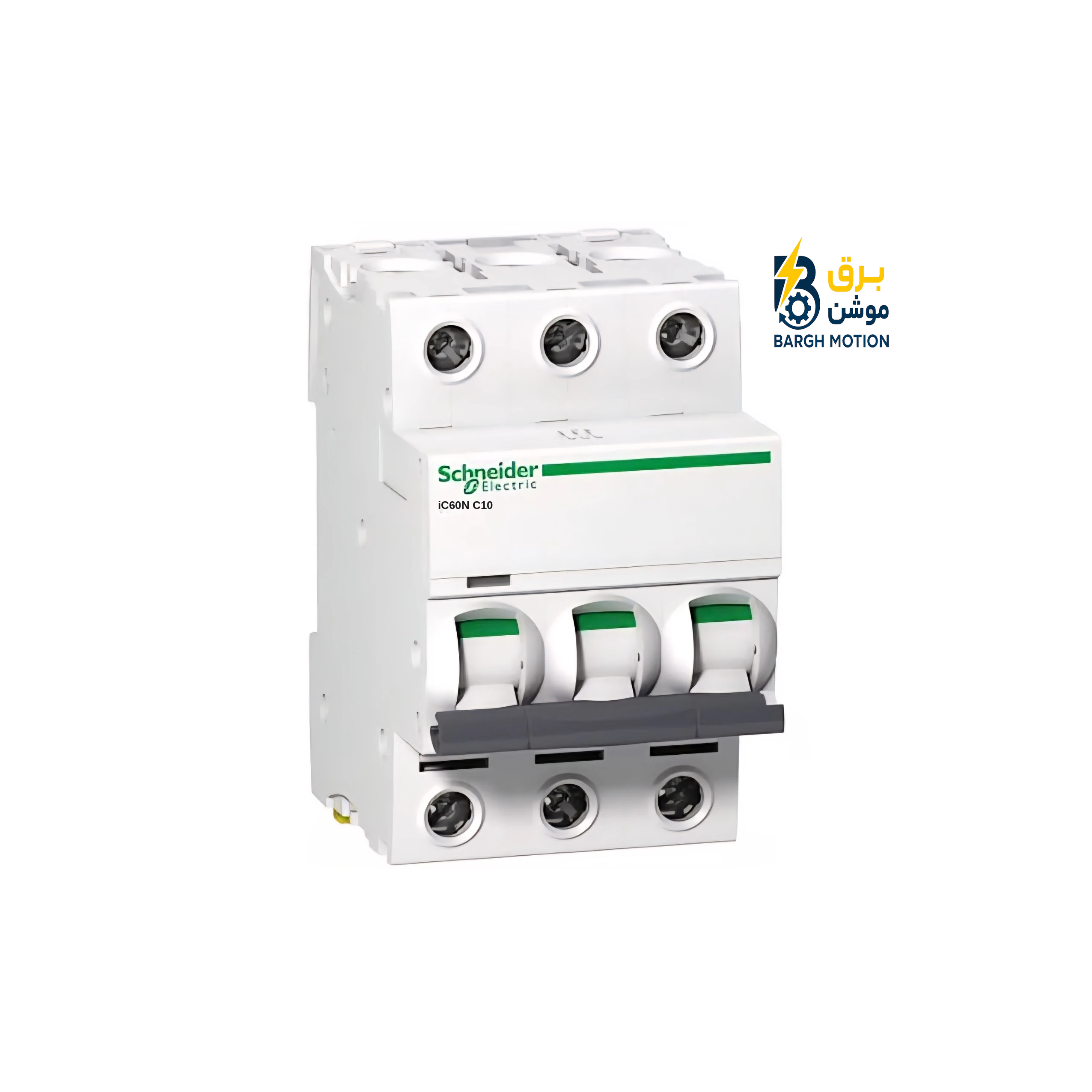

کلید مینیاتوری سه پل اشنایدر iC60N ده آمپر Curve C
کلید مینیاتوری سه پل اشنایدر 10 آمپر از خانواده Acti9 iC60N، یک کلید مینیاتوری ترمومغناطیسی برای حفاظت مدارهای الکتریکی در برابر اضافه‌بار و اتصال کوتاه است. پیکربندی 3P این تجهیز برای مدارهای سه‌فاز در نظر گرفته شده و سه مسیر حفاظتی را در قالب یک تجهیز مشترک در اختیار مدار قرار می‌دهد.
در این مدل، عدد 10A بیانگر جریان نامی یا In است. این عدد به این معنی نیست که کلید دقیقاً در 10 آمپر مدار را قطع خواهد کرد. رفتار تریپ تابع مقدار اضافه‌جریان، مدت زمان عبور آن، مشخصات حرارتی و ناحیه مغناطیسی کلید است.
ترکیب 3P + 10A + Curve C در واقع سه ویژگی جداگانه را بیان می‌کند: تعداد پل‌ها، جریان نامی و منحنی عملکرد. بنابراین در انتخاب این تجهیز باید هر سه مشخصه همراه با قدرت قطع و شرایط واقعی شبکه بررسی شوند.
مشخصات فنی کلید Schneider Acti9 iC60N سه پل 10 آمپر
| برند | Schneider Electric |
| سری محصول | Acti9 iC60N |
| نوع تجهیز | Miniature Circuit Breaker (MCB) |
| پارت نامبر | A9F74310 |
| تعداد پل | 3P |
| جریان نامی | 10A |
| منحنی تریپ | Curve C |
| تکنولوژی تریپ | Thermal-Magnetic |
| ولتاژ عایقی نامی | Ui = 500V AC |
| فرکانس کاری | 50/60Hz |
| قدرت قطع طبق IEC/EN 60898-1 | 6kA |
| قدرت قطع طبق IEC/EN 60947-2 | 10kA در شرایط مشخص شبکه |
| نوع نصب | ریل DIN |
| کاربری اصلی | حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه |
عدد 10 آمپر روی MCB دقیقاً چه مفهومی دارد؟
یکی از اشتباهات رایج هنگام انتخاب کلید مینیاتوری این است که جریان نامی با جریان قطع یکسان در نظر گرفته شود. در حالی که In تنها یکی از پارامترهای اصلی تجهیز است.
برای یک MCB با In=10A، جریان 10 آمپر شرایط نامی تجهیز را مشخص می‌کند؛ اما زمان و نحوه عملکرد حفاظتی به منحنی زمان ـ جریان کلید وابسته است. بنابراین اگر جریان مدار برای مدت مشخصی از 10 آمپر عبور کند، الزاماً به این معنی نیست که کلید بلافاصله قطع خواهد کرد.
10A = جریان نامی | C = منحنی عملکرد | 3P = سه پل | 6kA = ظرفیت قطع طبق استاندارد مربوطه
در طراحی حفاظت مدارهای سه فاز باید جریان طراحی، ظرفیت کابل، نوع بار، شرایط محیطی و سطح اتصال کوتاه هم‌زمان در نظر گرفته شوند.
ساختار حرارتی ـ مغناطیسی iC60N چگونه کار می‌کند؟
در یک MCB ترمومغناطیسی، دو مکانیزم اصلی برای تشخیص اضافه‌جریان وجود دارد. بخش حرارتی بیشتر برای شرایط اضافه‌بار و بخش مغناطیسی برای جریان‌های خطای شدید مانند اتصال کوتاه عمل می‌کند.
در حالت اضافه‌بار، میزان جریان و مدت زمان عبور آن اهمیت دارد. در اتصال کوتاه، جریان بسیار بالاتر از مقدار نامی می‌تواند باعث فعال شدن مکانیزم مغناطیسی شود تا مدار در مدت بسیار کوتاه‌تری از منبع خطا جدا شود.
Curve C روی کلید سه پل 10 آمپر چیست؟
حرف C در عبارت C10 مربوط به منحنی عملکرد کلید است و با 10 آمپر بودن تجهیز ارتباط مفهومی مستقیمی ندارد. به زبان ساده، منحنی C مشخص می‌کند بخش مغناطیسی کلید در چه محدوده‌ای از اضافه‌جریان با سرعت بالا وارد عمل شود.
در کاربردهای صنعتی، انتخاب Curve باید با توجه به ماهیت بار انجام شود. بارهایی که در لحظه راه‌اندازی جریان بیشتری می‌کشند ممکن است نسبت به بارهای مقاومتی رفتار متفاوتی داشته باشند.
تفاوت 3P با سه کلید تک‌پل جداگانه
در یک مدار سه‌فاز، استفاده از یک تجهیز سه‌پل باعث می‌شود سه مسیر فاز در یک مجموعه مکانیکی مشترک قرار بگیرند. این ساختار با قرار دادن سه کلید تک‌پل کاملاً مستقل یکسان نیست و موضوع عملکرد مشترک مکانیزم قطع باید در انتخاب تجهیز مورد توجه قرار گیرد.
به همین دلیل در طراحی طراحی مدار قدرت برای فیدرهای سه‌فاز، تعداد پل و نحوه قطع هم‌زمان مسیرها باید در کنار مشخصات جریان و قدرت قطع بررسی شود.
کاربرد کلید 10 آمپر در تابلوهای برق صنعتی
MCB سه پل 10 آمپر می‌تواند در مدارهای توزیع، فیدرهای کوچک، مدارهای تغذیه تجهیزات سه‌فاز و بخش‌هایی از تابلو که جریان طراحی آن‌ها با مشخصات کلید هماهنگ است استفاده شود.
اما صرف سه‌فاز بودن مدار به معنی استفاده خودکار از کلید 10 آمپر نیست. برای مثال ممکن است یک بار سه‌فاز از نظر جریان نامی نیاز به کلیدی با رنج بالاتر داشته باشد یا به دلیل جریان راه‌اندازی، نوع منحنی دیگری مورد نیاز باشد.
در یک تابلو برق ماشین‌آلات همچنین باید هماهنگی این کلید با کنتاکتور، رله اضافه‌بار، درایو، منبع تغذیه و سایر تجهیزات قدرت بررسی شود.
آیا کلید 10 آمپر برای موتور سه‌فاز مناسب است؟
پاسخ به این سؤال تنها با دانستن توان موتور امکان‌پذیر نیست. جریان نامی پلاک موتور، روش راه‌اندازی، ضریب توان، راندمان، جریان راه‌اندازی و شرایط بار مکانیکی باید بررسی شوند.
MCB می‌تواند در بخش حفاظت اتصال کوتاه مدار موتور مورد استفاده قرار گیرد، اما معمولاً نباید آن را به‌تنهایی به عنوان حفاظت کامل اضافه‌بار موتور در نظر گرفت.
در برخی ساختارها، استفاده از MPCB می‌تواند برای حفاظت اختصاصی‌تر موتور مناسب باشد. انتخاب بین MCB، MPCB و سایر تجهیزات حفاظتی باید براساس طراحی واقعی مدار انجام شود.
MCB ده آمپر چه تفاوتی با MPCB دارد؟
MCB یک تجهیز عمومی حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه است، در حالی که MPCB با هدف حفاظت مدار موتور طراحی شده و در بسیاری از مدل‌ها امکان تنظیم محدوده جریان اضافه‌بار متناسب با جریان موتور وجود دارد.
بنابراین اگر موتور سه‌فاز دارای جریان نامی مشخصی باشد، انتخاب یک MCB با همان عدد آمپراژ به معنی جایگزینی کامل MPCB نیست.
تفاوت MCB با فیوز در مدار سه‌فاز
فیوز و MCB هر دو می‌توانند در حفاظت در برابر اضافه‌جریان نقش داشته باشند، اما ساختار عملکرد و روش بازگردانی آن‌ها متفاوت است.
در فیوز، عنصر ذوب‌شونده در اثر عبور جریان خطا تحت شرایط مشخص عمل کرده و پس از عملکرد معمولاً نیاز به تعویض دارد. در MCB، مکانیزم داخلی کلید باعث باز شدن کنتاکت‌ها می‌شود و پس از رفع خطا امکان Reset کردن تجهیز وجود دارد.
از نظر طراحی، نمی‌توان صرفاً بر اساس قابل Reset بودن MCB نتیجه گرفت که همیشه جایگزین مستقیم فیوز است. قدرت قطع، منحنی عملکرد، هماهنگی حفاظتی و شرایط اتصال کوتاه باید برای هر مدار بررسی شود.
در یک حفاظت فیدر صنعتی معمولاً عملکرد تجهیز حفاظتی باید در کنار تجهیزات بالادست و پایین‌دست بررسی شود تا Selectivity و هماهنگی حفاظتی مدار دچار مشکل نشود.
قدرت قطع 6kA و 10kA را چگونه تفسیر کنیم؟
قدرت قطع یکی از مشخصات بسیار مهم MCB است. مقدار درج‌شده برای قدرت قطع نشان می‌دهد تجهیز در شرایط تعریف‌شده توسط استاندارد مربوطه قادر است یک جریان اتصال کوتاه مشخص را بدون از دست دادن الزامات عملکردی استاندارد قطع کند.
در مشخصات این رفرنس، مقدار قدرت قطع طبق IEC/EN 60898-1 و همچنین مقدار اعلام‌شده تحت IEC/EN 60947-2 باید با توجه به شرایط آزمون، ولتاژ و نوع کاربرد تفسیر شود.
علائم روی بدنه کلید مینیاتوری را چگونه بخوانیم؟
روی بدنه یک MCB اطلاعات مختلفی برای شناسایی تجهیز وجود دارد. برای مدل A9F74310، عبارت‌های اصلی مانند 10A، C و 3P اطلاعات مهمی درباره جریان نامی، منحنی عملکرد و تعداد پل‌ها ارائه می‌کنند.
- 10A: جریان نامی تجهیز.
- C: منحنی عملکرد کلید.
- 3P: پیکربندی سه‌پل.
- ON/OFF: وضعیت مکانیکی قطع یا وصل کلید.
- استاندارد و قدرت قطع: اطلاعات مربوط به قابلیت عملکرد حفاظتی تجهیز در شرایط تعریف‌شده.
انتخاب کلید 10 آمپر بر اساس کابل؛ چرا مهم است؟
یکی از اصول مهم طراحی حفاظت مدار این است که کلید حفاظتی باید با ظرفیت جریان مجاز هادی هماهنگ باشد. انتخاب MCB صرفاً بر اساس جریان مصرف‌کننده می‌تواند باعث شود حفاظت کابل به‌درستی انجام نشود.
ظرفیت واقعی کابل به عواملی مانند سطح مقطع، جنس هادی، روش نصب، دمای محیط، تعداد کابل‌های مجاور و شرایط تهویه وابسته است.
در طراحی تجهیزات حفاظتی تابلو باید هماهنگی میان کابل، کلید، تجهیزات قدرت و شرایط واقعی بهره‌برداری در نظر گرفته شود.
سه‌فاز بودن کلید به چه معناست؟
کلید 3P برای مدارهایی استفاده می‌شود که سه مسیر فاز در ساختار مدار قدرت وجود دارد. در یک سیستم سه‌فاز معمول، این مسیرها با L1، L2 و L3 نمایش داده می‌شوند.
در این ساختار، هر پل وظیفه عبور و حفاظت مسیر مربوط به خود را دارد. انتخاب 3P به معنی این نیست که کلید برای تمام بارهای سه‌فاز مناسب است؛ جریان، نوع بار، ولتاژ و سیستم زمین نیز باید بررسی شود.
هماهنگی MCB با تجهیزات بالادست و پایین‌دست
در یک تابلو صنعتی، کلید 10 آمپر به‌صورت مستقل از سایر تجهیزات بررسی نمی‌شود. اگر چند سطح حفاظت در مدار وجود داشته باشد، عملکرد آن‌ها باید از نظر هماهنگی حفاظتی بررسی شود.
هدف از هماهنگی این است که هنگام بروز خطا، تجهیز حفاظتی مناسب در سطح موردنظر عمل کند و از قطع غیرضروری بخش‌های بزرگ‌تر سیستم جلوگیری شود.
این موضوع به‌خصوص در مدار فرمان صنعتی و مدارهای قدرت ماشین‌آلات اهمیت دارد؛ زیرا انتخاب نادرست تجهیزات حفاظتی می‌تواند روی دسترس‌پذیری بخش‌های مختلف تابلو اثر بگذارد.
راهنمای فنی انتخاب iC60N سه پل 10 آمپر
- جریان طراحی واقعی مدار را محاسبه کنید.
- جریان نامی و ظرفیت مجاز کابل را بررسی کنید.
- نوع بار را مشخص کنید؛ مقاومتی، موتوری، الکترونیکی یا ترکیبی.
- در بارهای موتوری جریان راه‌اندازی را بررسی کنید.
- منحنی C را با شرایط واقعی راه‌اندازی و بار تطبیق دهید.
- سطح جریان اتصال کوتاه احتمالی محل نصب را مشخص کنید.
- قدرت قطع کلید را با سطح اتصال کوتاه مقایسه کنید.
- هماهنگی با کلیدهای بالادست و پایین‌دست بررسی شود.
- تعداد پل و ساختار شبکه سه‌فاز کنترل شود.
- پارت‌نامبر دقیق قبل از سفارش و نصب تطبیق داده شود.
نکات مهم نصب و بهره‌برداری
نصب MCB باید مطابق دستورالعمل سازنده و الزامات طراحی تابلو انجام شود. اتصالات ترمینال، سطح مقطع هادی، آرایش سیم‌ها و شرایط حرارتی داخل تابلو می‌توانند روی عملکرد تجهیز اثرگذار باشند.
همچنین در زمان تعویض کلید، تنها مشابه بودن ظاهر تجهیز یا یکسان بودن آمپراژ کافی نیست. باید رفرنس، تعداد پل، Curve، قدرت قطع و سایر مشخصات الکتریکی بررسی شود.
- از شل نبودن اتصالات ترمینال اطمینان حاصل شود.
- سطح مقطع سیم با جریان طراحی و حفاظت هماهنگ باشد.
- دمای داخل تابلو و تراکم تجهیزات در نظر گرفته شود.
- قدرت قطع تجهیز با شبکه محل نصب تطبیق داده شود.
- برای مدار موتور، حفاظت اضافه‌بار جداگانه بررسی شود.
- از جایگزینی یک کلید صرفاً بر اساس آمپراژ خودداری شود.
سؤالات متداول کلید مینیاتوری سه پل 10 آمپر اشنایدر
خیر. 10A جریان نامی کلید است. زمان عملکرد حفاظتی به مقدار جریان، مدت عبور آن و مشخصات منحنی زمان ـ جریان وابسته است.
A9F74310 مربوط به سری Schneider Acti9 iC60N با ساختار سه‌پل، جریان نامی 10 آمپر و منحنی C است.
لزوماً خیر. MCB می‌تواند برای حفاظت مدار در برابر اضافه‌جریان استفاده شود، اما حفاظت اضافه‌بار موتور باید بر اساس مشخصات موتور و ساختار حفاظتی مدار به‌صورت جداگانه بررسی شود.
خیر. MCB برای حفاظت عمومی مدار استفاده می‌شود، در حالی که MPCB برای مدارهای موتوری و حفاظت اختصاصی‌تر موتور طراحی شده است.
Curve C منحنی عملکرد حفاظتی کلید را مشخص می‌کند و به‌خصوص ناحیه عملکرد مغناطیسی را از نظر محدوده جریان خطا مشخص می‌کند.
خیر. سه پل بودن فقط ساختار تعداد مسیرهای کلید را مشخص می‌کند. جریان، ولتاژ، نوع بار، قدرت قطع و شرایط شبکه نیز باید بررسی شوند.
این مقدار ظرفیت قطع تجهیز طبق استاندارد و شرایط آزمون مربوطه را بیان می‌کند و باید با جریان اتصال کوتاه احتمالی محل نصب مقایسه شود.
خیر. ظاهر ON/OFF به‌تنهایی نوع تجهیز را مشخص نمی‌کند. باید مشخصات فنی، نوع تجهیز، قابلیت حفاظتی و اطلاعات سازنده بررسی شود.
جمع‌بندی فنی کلید Schneider iC60N سه پل 10 آمپر
کلید مینیاتوری Schneider Acti9 iC60N A9F74310 یک MCB سه‌پل با جریان نامی 10 آمپر و منحنی C است که برای حفاظت مدار در برابر اضافه‌بار و اتصال کوتاه مورد استفاده قرار می‌گیرد.
نکته مهم در انتخاب این تجهیز آن است که عدد 10 آمپر به‌تنهایی معیار انتخاب نیست. طراحی صحیح باید بر اساس جریان بار، ظرفیت هادی، نوع مصرف‌کننده، جریان راه‌اندازی، منحنی عملکرد، سطح اتصال کوتاه و هماهنگی حفاظتی انجام شود.
در مدارهای موتوری نیز باید تفاوت میان حفاظت عمومی مدار توسط MCB و حفاظت اختصاصی موتور توسط MPCB یا تجهیزات اضافه‌بار مناسب در نظر گرفته شود. به همین دلیل انتخاب یک کلید سه‌پل 10 آمپر باید بخشی از یک طراحی کامل مدار قدرت باشد، نه صرفاً انتخاب یک قطعه بر اساس عدد آمپراژ.
طراحی و مونتاژ تابلو برق صنعتی
در تابلوهای برق صنعتی، MCB تنها یکی از اجزای زنجیره حفاظت است. هماهنگی میان کلیدهای مینیاتوری، کلیدهای موتور، کنتاکتورها، رله‌های اضافه‌بار، درایوها، تجهیزات کنترلی و کابل‌های قدرت باید بر اساس ساختار واقعی ماشین و شرایط بهره‌برداری انجام شود.
خدمات طراحی و مونتاژ تابلو برق صنعتی برق‌موشن می‌تواند بر مبنای مدار قدرت، مدار فرمان، نوع بار، تجهیزات مورد استفاده و الزامات پروژه برای طراحی و اجرای تابلو برنامه‌ریزی شود.
در طراحی مهندسی تابلو، انتخاب کلید حفاظتی باید همراه با بررسی کابل، سطح اتصال کوتاه، هماهنگی تجهیزات و شرایط بهره‌برداری انجام شود تا حفاظت مدار به شکل یکپارچه در نظر گرفته شود.
حفاظت مدارهای سه فاز ، طراحی مدار قدرت ، تابلو برق ماشین‌آلات ، حفاظت فیدر صنعتی ، مدار فرمان صنعتی ، تجهیزات حفاظتی تابلو ، مونتاژ تابلوهای صنعتی
