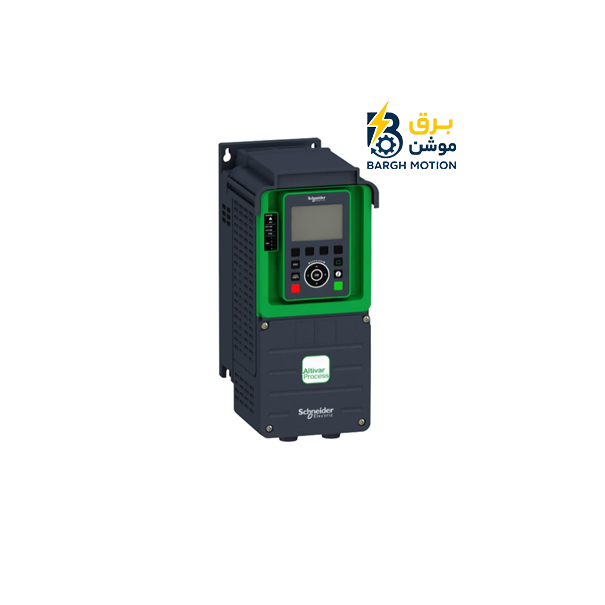

خرید اینورتر سه فاز ۲.۲ کیلووات اشنایدر ATV630
اینورتر اشنایدر ATV630U22N4 یکی از درایوهای سری Altivar Process 630 است که برای کنترل دور موتورهای الکتریکی در کاربردهای صنعتی و فرایندی مورد استفاده قرار می‌گیرد. این مدل با توان ۲.۲ کیلووات در کاربرد سبک و توان ۱.۵ کیلووات در کاربرد سنگین، گزینه‌ای قابل بررسی برای تجهیزاتی است که به تنظیم سرعت، راه‌اندازی کنترل‌شده و مدیریت بهتر عملکرد موتور نیاز دارند.
در انتخاب درایو مناسب، فقط توان نامی موتور اهمیت ندارد؛ نوع بار، شرایط کاری، جریان موردنیاز، شیوه فرمان‌دهی و امکانات ارتباطی نیز باید بررسی شوند. مدل ATV630U22N4 با برخورداری از پنل گرافیکی، فیلتر EMC و درگاه ارتباطی RJ45، امکاناتی را برای تنظیم و راه‌اندازی در سیستم‌های اتوماسیون صنعتی فراهم می‌کند.
شرکت اتوماسیون برق موشن در معرفی این محصول، مشخصات فنی و قابلیت‌های کاربردی آن را در اختیار خریداران قرار می‌دهد تا مقایسه اینورتر با نیاز واقعی پروژه آسان‌تر شود. پیش از خرید، بررسی پلاک موتور و تطبیق مشخصات با اطلاعات فنی سازنده اهمیت زیادی دارد.
مشخصات فنی اینورتر Schneider ATV630U22N4
| مشخصه | توضیحات |
|---|---|
| برند | اشنایدر الکتریک Schneider Electric |
| سری محصول | Altivar Process ATV630 |
| کد فنی | ATV630U22N4 |
| توان کاربرد سبک | ۲.۲ کیلووات |
| توان کاربرد سنگین | ۱.۵ کیلووات |
| نوع تغذیه | سه فاز |
| سیستم خنک‌کننده | فن |
| فیلتر EMC | دارد |
| پنل گرافیکی | دارد |
| پروتکل‌های ارتباطی اعلام‌شده | Modbus Serial، Ethernet، Modbus TCP |
| پورت ارتباطی | RJ45 |
| نرم‌افزار سازگار | SoMove |
| درجه حفاظت | IP21 |
| نوع موتور قابل کنترل | موتورهای سنکرون و آسنکرون |
| وزن | ۴.۷۰ کیلوگرم |
| ابعاد | ۲۰۳ × ۳۵۰ × ۱۴۴ میلی‌متر |
معرفی درایو اشنایدر ATV630U22N4
درایو ATV630U22N4 برای پروژه‌هایی مناسب است که در آن‌ها کنترل سرعت موتور بخشی از فرایند بهره‌برداری محسوب می‌شود. به‌جای استفاده از روش‌های ساده و ثابت راه‌اندازی، اینورتر امکان تنظیم دور موتور را متناسب با نیاز تجهیز فراهم می‌کند.
سری ATV630 با تمرکز بر کاربردهای فرایندی طراحی شده است. در چنین کاربردهایی، هماهنگی عملکرد موتور با وضعیت تجهیزات می‌تواند به مدیریت بهتر مصرف انرژی و کنترل فرایند کمک کند؛ البته میزان صرفه‌جویی به نوع بار، نحوه تنظیم و شرایط واقعی کار بستگی دارد.
کد فنی ATV630U22N4 برای شناسایی دقیق محصول هنگام استعلام قیمت، تهیه پیش‌فاکتور و بررسی مستندات فنی اهمیت دارد. هنگام سفارش، کد کامل را بررسی کنید تا مدل انتخاب‌شده با نیاز پروژه مطابقت داشته باشد.
توان ۲.۲ کیلووات در حالت کاربرد سبک، این مدل را برای بررسی در سیستم‌هایی با موتور متناسب با این رده توان مطرح می‌کند. انتخاب نهایی باید بر اساس جریان موتور و نوع بار انجام شود، نه صرفاً عدد توان درج‌شده روی محصول.
در کاربرد سنگین، توان اعلام‌شده برای این مدل ۱.۵ کیلووات است. اگر تجهیز با گشتاور بالا، بارگذاری دشوار یا چرخه کاری سنگین فعالیت می‌کند، باید انتخاب درایو بر اساس شرایط واقعی کار صورت بگیرد.
کنترل دور موتور و مدیریت فرایند
یکی از وظایف اصلی اینورتر، تغییر فرکانس خروجی برای کنترل سرعت موتور است. این قابلیت در ماشین‌آلات و تجهیزات فرایندی به اپراتور کمک می‌کند تا دور موتور را متناسب با نیاز کاری تنظیم کند.
کنترل سرعت در بسیاری از کاربردها می‌تواند از کارکرد مداوم موتور در دور غیرضروری جلوگیری کند. نتیجه واقعی به ویژگی‌های سیستم، منحنی بار و نحوه بهره‌برداری وابسته است و باید در هر پروژه جداگانه ارزیابی شود.
راه‌اندازی کنترل‌شده موتور می‌تواند از وارد شدن تغییرات ناگهانی به سیستم مکانیکی جلوگیری کند. تنظیم درست زمان شتاب‌گیری و کاهش سرعت نیز در هماهنگی بهتر موتور با دستگاه نقش دارد.
در تجهیزاتی که سرعت موردنیاز در طول فرایند تغییر می‌کند، استفاده از درایو امکان انعطاف بیشتری در تنظیم عملکرد ایجاد می‌کند. این موضوع می‌تواند برای بهینه‌سازی بهره‌برداری از خطوط تولید و سیستم‌های خدماتی مفید باشد.
انتخاب صحیح اینورتر به شناخت نوع بار وابسته است. بارهایی مانند پمپ، فن و ماشین‌آلات با گشتاور متغیر یا ثابت، شرایط یکسانی ندارند و باید با مشخصات مناسب درایو تطبیق داده شوند.
قابلیت کنترل موتورهای سنکرون و آسنکرون
طبق مشخصات اعلام‌شده، ATV630U22N4 برای کنترل موتورهای سنکرون و آسنکرون قابل استفاده است. با این حال، روش کنترل و سازگاری دقیق باید با توجه به نوع موتور و دستورالعمل‌های سازنده بررسی شود.
موتور آسنکرون در بسیاری از کاربردهای صنعتی استفاده می‌شود و تنظیم دور آن به کمک اینورتر می‌تواند کنترل‌پذیری سیستم را افزایش دهد. تطبیق پارامترهای موتور با اطلاعات واقعی پلاک، از مراحل مهم راه‌اندازی به شمار می‌رود.
در صورت استفاده از موتور سنکرون، بررسی نوع موتور، روش کنترل موردنیاز و پشتیبانی مدل از آن ضروری است. برای کاربردهای حساس، صرف درج قابلیت کنترل موتور کافی نیست و باید مستندات فنی مربوط به ترکیب موتور و درایو مطالعه شود.
اطلاعاتی مانند توان، جریان نامی، فرکانس، سرعت و ضریب توان موتور در تنظیمات صحیح نقش دارند. ثبت دقیق این مشخصات هنگام راه‌اندازی به کاهش خطاهای ناشی از ورود اطلاعات نادرست کمک می‌کند.
اگر چند موتور یا چند نوع بار در یک پروژه وجود دارد، طراحی سیستم کنترل باید متناسب با ساختار مدار و شرایط عملکرد انجام شود. انتخاب درایو بدون بررسی سناریوی کاری می‌تواند باعث محدودیت در عملکرد نهایی شود.
فیلتر EMC و کاهش تداخل الکترومغناطیسی
این مدل طبق مشخصات ارائه‌شده به فیلتر EMC مجهز است. فیلترهای سازگار با الزامات الکترومغناطیسی به مدیریت تداخل‌های فرکانس بالا در سیستم‌های دارای درایو کمک می‌کنند.
وجود فیلتر به‌تنهایی تضمین نمی‌کند که هر نصب صنعتی بدون تداخل کار کند. مسیر کابل‌کشی، طول کابل موتور، نوع کابل، نحوه اتصال زمین و آرایش تجهیزات تابلو نیز بر نتیجه نهایی اثرگذار هستند.
برای نصب اصولی، کابل‌های قدرت و سیگنال باید با توجه به دستورالعمل‌های سازنده از یکدیگر تفکیک شوند. رعایت روش صحیح اتصال زمین و استفاده از تجهیزات جانبی مناسب نیز در عملکرد مطمئن سیستم اهمیت دارد.
در تابلوهایی که تجهیزات کنترلی، شبکه ارتباطی و درایو در کنار هم قرار می‌گیرند، طراحی صحیح سیم‌کشی می‌تواند احتمال بروز اختلال را کاهش دهد. در پروژه‌های حساس، بررسی شرایط نصب و الزامات EMC پیش از بهره‌برداری توصیه می‌شود.
پنل گرافیکی و تنظیم پارامترها
وجود پنل گرافیکی از ویژگی‌های اعلام‌شده برای ATV630U22N4 است. این پنل امکان دسترسی به تنظیمات و اطلاعات دستگاه را از طریق رابط کاربری فراهم می‌کند و می‌تواند روند بررسی پارامترها را برای تکنسین ساده‌تر سازد.
در زمان راه‌اندازی، دسترسی به پارامترهای موتور و فرمان‌های کنترلی برای انجام تنظیمات اولیه اهمیت دارد. بهتر است تنظیمات بر اساس دفترچه راهنما و نیاز واقعی سیستم انجام شوند.
پیش از تغییر پارامترها، ثبت مقادیر قبلی یا تهیه نسخه پشتیبان از تنظیمات موجود می‌تواند در عیب‌یابی و بازگردانی شرایط قبلی مفید باشد. این کار به‌ویژه در تجهیزاتی که از قبل در حال بهره‌برداری هستند اهمیت دارد.
نمایش اطلاعات از طریق پنل به اپراتور کمک می‌کند وضعیت تنظیمات را بررسی کند. با این حال، تفسیر هشدارها و خطاها باید با مراجعه به راهنمای فنی همان سری و نسخه دستگاه انجام شود.
ارتباط صنعتی و نرم‌افزار SoMove
پروتکل‌های ارتباطی اعلام‌شده برای این محصول شامل Modbus Serial، Ethernet و Modbus TCP است. استفاده از شبکه ارتباطی مناسب می‌تواند تبادل اطلاعات میان درایو و سامانه کنترل را در چارچوب قابلیت‌های پشتیبانی‌شده امکان‌پذیر کند.
Modbus Serial برای ارتباط سریال در سامانه‌های سازگار به کار می‌رود. تنظیم پارامترهای ارتباطی مانند آدرس، سرعت تبادل داده و قالب ارتباط باید مطابق پیکربندی شبکه انجام شود.
Modbus TCP از ارتباط مبتنی بر شبکه اترنت استفاده می‌کند و می‌تواند در ساختارهای اتوماسیون سازگار مورد استفاده قرار گیرد. طراحی شبکه، آدرس‌دهی و تنظیم تجهیزات باید توسط فرد آشنا با سامانه کنترل انجام شود.
وجود پورت RJ45 امکان اتصال از طریق رابط سازگار را فراهم می‌کند؛ اما نوع کابل، ساختار شبکه و کاربرد هر درگاه باید با مستندات رسمی محصول تطبیق داده شود. شکل ظاهری یک کانکتور به‌تنهایی نشان‌دهنده نوع پروتکل قابل استفاده نیست.
نرم‌افزار SoMove در مشخصات این مدل به‌عنوان نرم‌افزار سازگار معرفی شده است. با استفاده از نرم‌افزار و تجهیزات ارتباطی مناسب، می‌توان فرایند تنظیم و بررسی پارامترها را مطابق امکانات پشتیبانی‌شده دستگاه انجام داد.
پیش از اتصال درایو به شبکه کارخانه، تنظیمات ارتباطی و سیاست‌های امنیتی شبکه باید بررسی شوند. استفاده از آدرس‌دهی منظم و محدود کردن دسترسی‌های غیرضروری به افزایش نظم و امنیت سامانه کمک می‌کند.
سیستم خنک‌کننده، ابعاد و نصب
سیستم خنک‌کننده اعلام‌شده برای ATV630U22N4 از نوع فن است. گردش هوای مناسب در اطراف درایو به دفع گرمای تولیدشده در زمان کار کمک می‌کند و بخشی از الزامات نصب صحیح محسوب می‌شود.
هنگام نصب در تابلو، فضای کافی برای تهویه و رعایت فاصله‌های موردنیاز باید طبق دفترچه راهنمای سازنده در نظر گرفته شود. قرار گرفتن درایو در فضای محدود و بدون گردش هوای مناسب ممکن است شرایط حرارتی نامطلوب ایجاد کند.
ابعاد اعلام‌شده این مدل برابر با ۲۰۳ در ۳۵۰ در ۱۴۴ میلی‌متر است. این اندازه‌ها برای برآورد فضای اولیه نصب و طراحی چیدمان تابلو مفید هستند؛ با این حال، فضای سرویس و تهویه نیز باید جداگانه لحاظ شود.
وزن اعلام‌شده دستگاه ۴.۷۰ کیلوگرم است. هنگام طراحی محل نصب، استحکام سطح نگهدارنده، نحوه مهار دستگاه و دسترسی مناسب برای سیم‌کشی و سرویس را بررسی کنید.
درجه حفاظت IP21 برای ارزیابی شرایط محیطی نصب اهمیت دارد. این درجه به معنای ضدآب بودن درایو نیست؛ بنابراین محیط نصب باید با سطح حفاظت دستگاه سازگار باشد و از قرار گرفتن آن در معرض رطوبت یا پاشش آب نامناسب جلوگیری شود.
دمای محیط، گردوغبار، تهویه و شرایط کاری تابلو می‌توانند بر عملکرد تجهیزات الکتریکی تأثیر بگذارند. در محیط‌های دشوار، بررسی الزامات حفاظتی و محدودیت‌های نصب در مستندات رسمی ضروری است.
کاربردهای احتمالی اینورتر ATV630U22N4
درایوهای سری فرایندی اشنایدر در سامانه‌های صنعتی متنوعی مورد بررسی قرار می‌گیرند. تناسب مدل با هر کاربرد باید بر اساس توان، جریان، نوع بار و قابلیت‌های کنترلی موردنیاز تأیید شود.
در سیستم‌های پمپاژ، کنترل دور موتور می‌تواند به تنظیم عملکرد متناسب با تقاضای فرایند کمک کند. برای انتخاب اینورتر پمپ، شرایط هیدرولیکی، جریان موتور و روش کنترل موردنیاز باید بررسی شود.
در کاربردهای فن و تهویه، تغییر سرعت موتور می‌تواند برای هماهنگ کردن جریان هوا با نیاز سیستم استفاده شود. میزان تأثیر بر مصرف انرژی به طراحی فن، شرایط کاری و نحوه کنترل وابسته است.
در خطوط فرایندی، تنظیم سرعت می‌تواند هماهنگی میان موتور و تجهیزات متصل را بهبود دهد. انتخاب مناسب باید با توجه به رفتار بار و الزامات بهره‌برداری صورت گیرد.
در ماشین‌آلات صنعتی، بررسی شتاب‌گیری، کاهش سرعت، نیاز به گشتاور و دفعات راه‌اندازی برای انتخاب درایو اهمیت دارد. مشخصات واقعی دستگاه باید پیش از تصمیم‌گیری با توان قابل استفاده در حالت کاری موردنظر مقایسه شود.
نکات مهم پیش از خرید ATV630U22N4
پیش از خرید، کد کامل ATV630U22N4 را با مشخصات درج‌شده در پیشنهاد فروش تطبیق دهید. بررسی دقیق کد فنی به کاهش احتمال انتخاب مدل اشتباه کمک می‌کند.
توان موتور به‌تنهایی معیار کافی برای انتخاب اینورتر نیست. جریان نامی موتور و نوع بار باید در کنار توان مورد بررسی قرار گیرند تا درایو در محدوده مجاز خود کار کند.
نوع شبکه برق و شرایط تغذیه باید با مشخصات ورودی دستگاه سازگار باشد. چون ولتاژ ورودی در اطلاعات ارائه‌شده در این معرفی ذکر نشده است، مقدار دقیق آن را از پلاک محصول یا مستندات رسمی بررسی کنید.
اگر درایو قرار است با PLC یا سامانه مانیتورینگ ارتباط برقرار کند، پروتکل موردنیاز و امکانات واقعی مدل را پیش از سفارش تأیید کنید. همچنین باید سازگاری نرم‌افزار و تجهیزات ارتباطی مورد استفاده بررسی شود.
شرایط محیطی نصب، فضای تابلو و روش تهویه از مواردی هستند که بهتر است پیش از خرید مشخص شوند. این بررسی‌ها می‌توانند از نیاز به تغییرات ناخواسته در مرحله نصب جلوگیری کنند.
جمع‌بندی خرید اینورتر اشنایدر ATV630U22N4
اینورتر Schneider ATV630U22N4 با توان اعلام‌شده ۲.۲ کیلووات در کاربرد سبک و ۱.۵ کیلووات در کاربرد سنگین، پنل گرافیکی، فیلتر EMC، خنک‌کننده فن و امکانات ارتباطی معرفی‌شده، گزینه‌ای برای بررسی در پروژه‌های کنترل موتور و فرایندهای صنعتی است.
پیش از انتخاب نهایی، مشخصات موتور، شرایط بار، شبکه تغذیه، امکانات ارتباطی و الزامات نصب را با مستندات رسمی تطبیق دهید. انتخاب صحیح درایو باید بر پایه شرایط واقعی کار انجام شود تا دستگاه با نیازهای فنی پروژه هماهنگ باشد.
استعلام قیمت و خرید ATV630U22N4 از برق موشن
برای خرید اینورتر اشنایدر ATV630U22N4، ابتدا کد فنی و مشخصات موتور موردنظر را بررسی کنید. تطبیق توان سبک و سنگین، جریان نامی، شرایط نصب و نیازهای ارتباطی به انتخاب دقیق‌تر محصول کمک می‌کند.
برق موشن با ارائه اطلاعات فنی محصولات اتوماسیون صنعتی، مسیر بررسی و انتخاب درایو متناسب با نیاز پروژه را ساده‌تر می‌کند. برای تصمیم‌گیری نهایی، مشخصات درج‌شده در این صفحه را با اطلاعات رسمی سازنده و شرایط واقعی کاربرد مقایسه کنید.
اگر برای خرید یا تعمیر تجهیزات اتوماسیون صنعتی به دنبال محصولات برند اشنایدر الکتریک هستید، برق موشن با ارائه خدمات فروش، مشاوره فنی و تعمیرات تخصصی درایو، در کنار شماست. برای آشنایی بیشتر با خدمات و محصولات این برند می‌توانید از لینک‌های زیر استفاده کنید.
برای انتخاب مدل مناسب اینورتر، اطلاع از قیمت و دریافت مشاوره فنی، با کارشناسان برق موشن تماس بگیرید تا متناسب با توان موتور و شرایط کاری پروژه، راهنمایی لازم را دریافت کنید.
