خرید اینورتر سه فاز 2.2 کیلووات اشنایدر ATV930

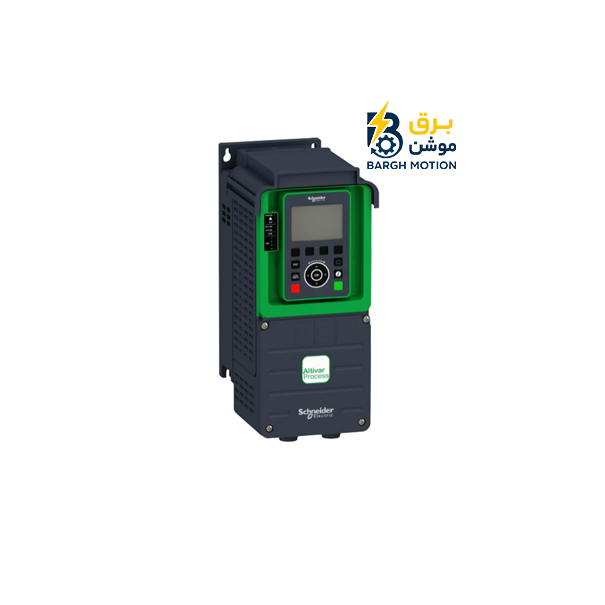

اینورتر اشنایدر ATV930U22N4 از سری Altivar Process 930 برای کنترل دور و عملکرد موتورهای الکتریکی در فرایندهای صنعتی استفاده می‌شود. این مدل با توان 2.2 کیلووات در کاربرد سبک و 1.5 کیلووات در کاربرد سنگین معرفی شده است و امکان تنظیم سرعت موتور متناسب با نیاز دستگاه را فراهم می‌کند.
وجود پنل گرافیکی، فیلتر EMC، سیستم خنک‌کننده فن و پشتیبانی از پروتکل‌های ارتباطی صنعتی، این درایو را برای استفاده در سامانه‌های اتوماسیون قابل بررسی می‌کند. برای انتخاب دقیق، باید نوع بار، مشخصات پلاک موتور، جریان موردنیاز و شرایط نصب با ظرفیت اینورتر مطابقت داده شوند.
مشخصات فنی اینورتر ATV930U22N4
| مشخصه | توضیحات |
|---|---|
| برند | اشنایدر الکتریک Schneider Electric |
| سری محصول | Altivar Process ATV930 |
| کد فنی | ATV930U22N4 |
| توان در کاربرد سبک | 2.2 کیلووات |
| توان در کاربرد سنگین | 1.5 کیلووات |
| تعداد فاز | سه فاز |
| سیستم خنک‌کننده | فن |
| فیلتر EMC | دارد |
| پنل گرافیکی | دارد |
| پروتکل‌های ارتباطی | Modbus Serial، Ethernet/IP، Modbus TCP |
| پورت ارتباطی | طبق اطلاعات ارائه‌شده: 2 RJ145 و 1 RJ145؛ نوع و تعداد دقیق پورت‌ها نیازمند تأیید است. |
| نرم‌افزار سازگار | SoMove |
| درجه حفاظت | IP21 |
| نوع موتور قابل کنترل | سنکرون و آسنکرون |
| وزن | 4.50 کیلوگرم |
| ابعاد | 206 × 350 × 144 میلی‌متر |
کاربرد اینورتر ATV930U22N4 در صنعت
در بسیاری از ماشین‌آلات صنعتی، نیاز به تغییر سرعت موتور با توجه به شرایط فرایند وجود دارد. اینورتر با کنترل فرکانس خروجی، امکان تنظیم دور موتور را فراهم می‌کند و به اپراتور اجازه می‌دهد عملکرد دستگاه را با نیاز واقعی سیستم هماهنگ کند. انتخاب درست درایو می‌تواند به کنترل بهتر فرایند و کاهش کارکرد غیرضروری موتور در سرعت‌های بالا کمک کند.
مدل ATV930U22N4 با توان اعلام‌شده 2.2 کیلووات در کاربرد سبک و 1.5 کیلووات در کاربرد سنگین، باید متناسب با شرایط واقعی بار انتخاب شود. در بارهای سنگین، گشتاور راه‌اندازی و جریان موردنیاز اهمیت بیشتری پیدا می‌کنند؛ بنابراین بررسی اطلاعات پلاک موتور و ظرفیت اضافه‌بار مجاز درایو پیش از خرید ضروری است.
تفاوت ظرفیت کاربرد سبک و سنگین
در کاربرد سبک، شرایط بار معمولاً با سطح مشخصی از گشتاور و اضافه‌بار تعریف می‌شود؛ در کاربرد سنگین، موتور ممکن است هنگام راه‌اندازی یا حین کار به گشتاور بالاتری نیاز داشته باشد. به همین دلیل ظرفیت نامی قابل استفاده در این دو حالت می‌تواند متفاوت باشد.
برای انتخاب اینورتر مناسب، تنها به توان نوشته‌شده روی موتور اکتفا نکنید. نوع بار، زمان شتاب‌گیری، تعداد دفعات راه‌اندازی، جریان نامی و شرایط کاری مداوم باید در نظر گرفته شوند. این بررسی به انتخاب ظرفیت مناسب و جلوگیری از بروز خطا در زمان بهره‌برداری کمک می‌کند.
ارتباطات صنعتی و اتصال به PLC
پروتکل‌های Modbus Serial، Ethernet/IP و Modbus TCP که برای این مدل اعلام شده‌اند، امکان ارتباط با تجهیزات کنترلی سازگار را فراهم می‌کنند. بسته به طراحی سیستم، می‌توان از ارتباط صنعتی برای ارسال فرمان، دریافت وضعیت و تبادل داده‌های قابل دسترس استفاده کرد.
پیش از اتصال درایو به PLC یا سامانه مانیتورینگ، باید پروتکل موردنیاز، تنظیمات شبکه و سازگاری دستگاه‌ها بررسی شود. همچنین نام پروتکل به‌تنهایی نوع کانکتور فیزیکی را مشخص نمی‌کند؛ به همین دلیل، اطلاعات پورت درج‌شده به شکل RJ145 باید با مستندات رسمی کد فنی تطبیق داده شود.
پنل گرافیکی و نرم‌افزار SoMove
پنل گرافیکی دسترسی به تنظیمات و اطلاعات قابل‌نمایش اینورتر را آسان‌تر می‌کند. این قابلیت در زمان راه‌اندازی اولیه، تغییر پارامترها و بررسی وضعیت عملکرد دستگاه کاربرد دارد. تنظیم درست پارامترهای موتور و انتخاب منبع فرمان متناسب با ساختار سیستم، از مراحل مهم راه‌اندازی محسوب می‌شود.
نرم‌افزار SoMove نیز برای پیکربندی و برخی فعالیت‌های نگهداری تجهیزات سازگار اشنایدر مورد استفاده قرار می‌گیرد. امکانات دقیق نرم‌افزار به مدل و نسخه تجهیزات بستگی دارد. پیش از تغییر پارامترهای دستگاه، بهتر است تنظیمات فعلی ثبت شوند و دستورالعمل سازنده مبنای انجام تغییرات قرار گیرد.
فیلتر EMC و خنک‌کاری با فن
فیلتر EMC در کاهش برخی تداخل‌های الکترومغناطیسی مرتبط با عملکرد درایو نقش دارد. بااین‌حال، عملکرد مناسب آن به نصب صحیح، اتصال زمین اصولی و رعایت دستورالعمل‌های سازنده وابسته است. مسیر کابل‌های قدرت و کنترل و نحوه سیم‌کشی تابلو نیز باید با دقت طراحی شوند.
سیستم خنک‌کننده این مدل از نوع فن است. برای جلوگیری از افزایش دمای دستگاه، باید فضای کافی برای گردش هوا وجود داشته باشد و مسیرهای تهویه مسدود نشوند. دمای محیط، شرایط تابلو، گردوغبار و فاصله نصب از تجهیزات دیگر در طراحی محل نصب اهمیت دارند.
درجه حفاظت و الزامات نصب
درجه حفاظت اعلام‌شده برای اینورتر ATV930U22N4 برابر IP21 است. این مشخصه باید با شرایط واقعی محل نصب تطبیق داده شود و به‌تنهایی به معنای مناسب‌بودن دستگاه برای محیط‌های دارای رطوبت یا گردوغبار شدید نیست. در صورت نصب داخل تابلو، طراحی محفظه و تهویه باید با شرایط محیطی و دستورالعمل سازنده هماهنگ باشد.
راهنمای انتخاب درایو اشنایدر ATV930
برای انتخاب درایو مناسب، ابتدا توان، جریان و ولتاژ نامی موتور را از روی پلاک آن بررسی کنید. سپس گشتاور موردنیاز، نوع بار، محدوده سرعت، زمان شتاب‌گیری و تعداد دفعات راه‌اندازی را مشخص کنید. در کاربردهای سنگین، بررسی جریان خروجی و اضافه‌بار مجاز درایو اهمیت ویژه‌ای دارد.
اگر قرار است اینورتر به PLC یا شبکه صنعتی متصل شود، پروتکل ارتباطی موردنیاز و سازگاری تجهیزات نیز باید بررسی شود. توجه هم‌زمان به مشخصات موتور، امکانات ارتباطی، شرایط تهویه و درجه حفاظت، به انتخاب دقیق‌تر مدل متناسب با پروژه کمک می‌کند.
خرید و استعلام قیمت اینورتر اشنایدر ATV930U22N4
برای انتخاب اینورتر متناسب با پروژه، توان و جریان موتور، نوع بار، نیازهای ارتباطی و شرایط نصب را بررسی کنید. تطبیق مشخصات فنی با دیتاشیت رسمی سازنده، مبنای مطمئن‌تری برای خرید و بهره‌برداری از درایو فراهم می‌کند.
اگر برای خرید یا تعمیر تجهیزات اتوماسیون صنعتی به دنبال محصولات برند اشنایدر الکتریک هستید، برق موشن با ارائه خدمات فروش، مشاوره فنی و تعمیرات تخصصی درایو، در کنار شماست. برای آشنایی بیشتر با خدمات و محصولات این برند می‌توانید از لینک‌های زیر استفاده کنید.
برای انتخاب مدل مناسب اینورتر، اطلاع از قیمت و دریافت مشاوره فنی، با کارشناسان برق موشن تماس بگیرید تا متناسب با توان موتور و شرایط کاری پروژه، راهنمایی لازم را دریافت کنید.
