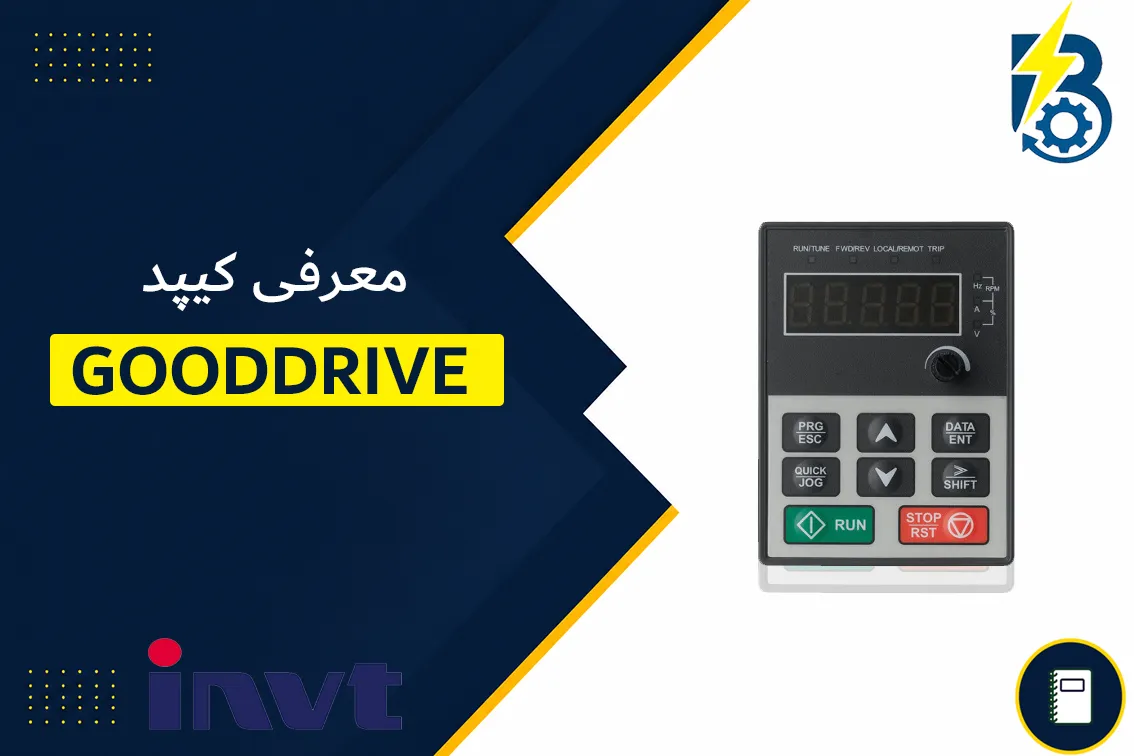

معرفی کیپد درایو اینوت
کیپد درایو اینوت چیست؟ راهنمای کامل دکمه‌های کیپد INVT و قابلیت‌های آن
کیپد درایو اینوت یکی از مهم‌ترین قسمت‌های رابط کاربری درایوهای INVT است که به اپراتور و تکنسین اجازه می‌دهد بدون نیاز به کامپیوتر، بسیاری از تنظیمات، فرمان‌ها و اطلاعات مربوط به درایو را مشاهده و کنترل کند.
درایوهای اینوت در مدل‌های مختلفی مانند GD20، GD200A، GD270، GD350 و مدل‌های دیگر عرضه شده‌اند و کیپد هر مدل ممکن است از نظر ظاهر، تعداد کلیدها و بعضی قابلیت‌ها تفاوت داشته باشد.
با این حال، منطق کلی کار با کیپد درایو اینوت در بسیاری از مدل‌ها مشابه است و آشنایی با کلیدهای اصلی آن برای راه‌اندازی، تنظیم پارامترها و عیب‌یابی درایو اهمیت زیادی دارد.
کیپد درایو اینوت چه کاری انجام می‌دهد؟
کیپد درایو اینوت در واقع رابط ارتباطی بین کاربر و کنترلر داخلی درایو است.
اپراتور از طریق نمایشگر کیپد می‌تواند اطلاعات مختلفی مانند فرکانس خروجی، جریان، ولتاژ، وضعیت RUN و کد خطا را مشاهده کند.
همچنین در صورت فعال بودن فرمان از روی کیپد، امکان ارسال فرمان RUN و STOP نیز وجود دارد.
یکی دیگر از مهم‌ترین کاربردهای کیپد، ورود به گروه‌های پارامتری و تغییر تنظیمات درایو است.
به همین دلیل یادگیری کار با کیپد درایو اینوت یکی از اولین مراحل آموزش کار با درایوهای INVT محسوب میشود.
- مشاهده فرکانس خروجی
- مشاهده جریان موتور
- مشاهده ولتاژ و وضعیت درایو
- مشاهده پارامترها
- تغییر پارامترها
- اجرای فرمان RUN در حالت Keypad
- اجرای فرمان STOP
- Reset کردن خطا در شرایط مجاز
- مشاهده کد Fault
- تنظیم مرجع فرکانس در حالت Keypad
راهنمای دکمه‌های کیپد درایو اینوت
برای استفاده صحیح از کیپد درایو اینوت باید ابتدا وظیفه کلیدهای روی پنل را بشناسیم.
نام و شکل کلیدها ممکن است در مدل‌های مختلف INVT کمی متفاوت باشد، اما کلیدهای رایج شامل RUN، STOP/RESET، PRG، DATA/ENTER، جهت بالا و پایین و در بعضی مدل‌ها کلید SHIFT یا MF.K هستند.
برای ارسال فرمان راه‌اندازی موتور از طریق کیپد استفاده میشود؛ البته باید منبع فرمان RUN روی Keypad تنظیم شده باشد.
برای توقف موتور و در بسیاری از شرایط برای Reset کردن خطای درایو استفاده میشود.
برای ورود به منوی پارامترها و دسترسی به گروه‌های تنظیمات مورد استفاده قرار می‌گیرد.
برای ورود به پارامتر، مشاهده مقدار آن و تأیید بعضی تغییرات استفاده میشود.
برای حرکت در منو، انتخاب پارامتر و افزایش مقدار پارامتر استفاده میشود.
برای حرکت به سمت گزینه‌های بعدی و کاهش مقدار پارامتر استفاده میشود.
در مدل‌هایی که این کلید وجود دارد، می‌تواند برای جابه‌جایی بین رقم‌ها یا تغییر موقعیت عدد هنگام تنظیم استفاده شود.
در بعضی مدل‌ها کلید چندمنظوره است و عملکرد آن بر اساس تنظیمات و مدل درایو تعیین میشود.
در مدل‌های دارای این کلید برای برگشت از منو یا خروج از یک مرحله تنظیمات استفاده میشود.
کلید RUN در کیپد درایو اینوت
کلید RUN یکی از اصلی‌ترین کلیدهای کیپد درایو اینوت است.
این کلید برای ارسال فرمان راه‌اندازی به درایو استفاده میشود.
اما نکته مهم این است که صرفاً فشردن RUN همیشه باعث روشن شدن موتور نمی‌شود.
منبع فرمان RUN باید در تنظیمات درایو روی کیپد قرار گرفته باشد.
اگر فرمان RUN از ترمینال‌های دیجیتال، PLC یا شبکه دریافت شود، عملکرد کلید RUN روی کیپد ممکن است غیرفعال باشد.
قبل از استفاده از کلید RUN روی کیپد، مطمئن شوید موتور و ماشین در شرایط ایمن قرار دارند؛ زیرا در صورت آماده بودن شرایط راه‌اندازی، فشردن RUN می‌تواند باعث حرکت موتور شود.
کلید STOP/RESET در کیپد درایو اینوت
کلید STOP/RESET برای متوقف کردن موتور استفاده میشود.
نوع توقف موتور به تنظیمات درایو و روش Stop انتخاب‌شده بستگی دارد.
در بعضی شرایط موتور با کاهش تدریجی فرکانس متوقف میشود و در بعضی تنظیمات ممکن است روش توقف متفاوت باشد.
همچنین کلید RESET در شرایطی که خطا قابل Reset باشد، برای پاک کردن Fault مورد استفاده قرار می‌گیرد.
کلید PRG در کیپد درایو اینوت
کلید PRG معمولاً برای ورود به بخش پارامترهای درایو استفاده میشود.
بعد از ورود به منوی پارامتر، می‌توان گروه مورد نظر را انتخاب کرد و سپس شماره پارامتر را مشاهده نمود.
این کلید یکی از کلیدهای مهم برای تنظیم اولیه درایو است.
کلید DATA/ENTER در کیپد درایو اینوت
کلید DATA/ENTER برای ورود به مقدار یک پارامتر و تأیید تنظیمات کاربرد دارد.
برای مثال ممکن است کاربر ابتدا شماره پارامتر را انتخاب کند و سپس با فشردن ENTER مقدار فعلی پارامتر را مشاهده کند.
پس از تغییر مقدار نیز باید روش ذخیره‌سازی همان مدل درایو رعایت شود.
کلیدهای بالا و پایین کیپد درایو اینوت
کلیدهای ▲ و ▼ برای حرکت در منوها و تغییر مقادیر مورد استفاده قرار می‌گیرند.
هنگام مشاهده پارامترها می‌توان با کلید بالا به گزینه قبلی و با کلید پایین به گزینه بعدی رفت.
هنگام تنظیم مقدار نیز همین کلیدها می‌توانند برای افزایش یا کاهش مقدار استفاده شوند.
کلید SHIFT در کیپد درایو اینوت
در بعضی مدل‌های کیپد درایو اینوت، کلید SHIFT برای جابه‌جایی بین ارقام یک مقدار استفاده میشود.
این قابلیت زمانی کاربرد دارد که بخواهیم یک مقدار عددی چندرقمی را سریع‌تر تنظیم کنیم.
عملکرد دقیق SHIFT ممکن است در مدل‌های مختلف متفاوت باشد؛ بنابراین برای هر مدل باید دفترچه راهنمای همان درایو بررسی شود.
کلید MF.K در کیپد درایو اینوت
در بعضی مدل‌های INVT کلیدی با عنوان MF.K وجود دارد.
این کلید معمولاً یک کلید چندمنظوره است و عملکرد آن می‌تواند بر اساس مدل درایو یا تنظیمات مربوط به کلید چندمنظوره تعیین شود.
به همین دلیل نمی‌توان عملکرد یکسانی برای MF.K تمام مدل‌های اینوت در نظر گرفت.
چگونه با کیپد درایو اینوت وارد پارامترها شویم؟
برای ورود به پارامترها ابتدا باید درایو در وضعیت مناسب قرار داشته باشد.
سپس با استفاده از کلید PRG یا کلید مربوط به منوی پارامتر وارد بخش تنظیمات می‌شویم.
با کلیدهای بالا و پایین می‌توان گروه پارامتری مورد نظر را پیدا کرد.
پس از انتخاب پارامتر، با ENTER مقدار فعلی آن قابل مشاهده خواهد بود.
در صورت مجاز بودن تغییر پارامتر، مقدار جدید تنظیم شده و با روش مربوط به همان مدل ذخیره میشود.
- ورود به منوی پارامترها
- انتخاب گروه پارامتر
- انتخاب شماره پارامتر
- مشاهده مقدار فعلی
- تغییر مقدار
- تأیید مقدار جدید
- بررسی نتیجه تنظیمات
تغییر فرکانس موتور با کیپد درایو اینوت
یکی از کاربردهای مهم کیپد درایو اینوت تنظیم مرجع فرکانس در حالتی است که منبع فرکانس روی Keypad قرار گرفته باشد.
در این حالت اپراتور می‌تواند مقدار فرکانس مورد نظر را از طریق پنل وارد کند.
برای تست موتور معمولاً بهتر است راه‌اندازی با فرکانس پایین انجام شود.
بعد از اطمینان از جهت صحیح چرخش و شرایط مکانیکی، می‌توان فرکانس را افزایش داد.
نمایش فرکانس خروجی روی کیپد درایو اینوت
در زمان کارکرد درایو، نمایشگر کیپد می‌تواند اطلاعات مربوط به عملکرد دستگاه را نمایش دهد.
یکی از اطلاعات مهم، فرکانس خروجی درایو است.
فرکانس خروجی ارتباط مستقیمی با سرعت موتور در کاربردهای معمول دارد، هرچند سرعت واقعی موتور به لغزش و شرایط بار نیز وابسته است.
نمایش جریان موتور روی کیپد
جریان موتور یکی از مهم‌ترین پارامترهای مانیتورینگ درایو است.
افزایش غیرعادی جریان می‌تواند به دلایلی مانند اضافه‌بار، مشکل مکانیکی، تنظیم نامناسب پارامترهای موتور یا شرایط نامناسب بار مربوط باشد.
به همین دلیل مشاهده جریان از طریق کیپد درایو اینوت برای بررسی وضعیت موتور بسیار کاربردی است.
مشاهده خطا با کیپد درایو اینوت
هنگام وقوع Fault، کد خطا روی نمایشگر کیپد ظاهر میشود.
تکنسین می‌تواند کد نمایش داده شده را یادداشت کرده و بر اساس Manual مدل مورد نظر، علت خطا را بررسی کند.
در عیب‌یابی حرفه‌ای نباید فقط به پاک کردن خطا با RESET اکتفا کرد.
ابتدا باید علت ایجاد خطا مشخص شود و سپس درایو Reset گردد.
- کد خطای نمایش داده شده
- جریان خروجی
- فرکانس خروجی
- وضعیت فرمان RUN
- منبع فرمان فرکانس
- پارامترهای موتور
- وضعیت بار مکانیکی
کیپد درایو اینوت GD20
درایو GD20 یکی از مدل‌های پرکاربرد INVT برای کاربردهای عمومی است.
کیپد این درایو برای تنظیم پارامترها، مشاهده وضعیت و انجام تست‌های اولیه بسیار کاربردی است.
هنگام کار با کیپد GD20 باید شماره و عملکرد پارامترها بر اساس Manual همان مدل بررسی شود.
کیپد درایو اینوت GD200A
GD200A یکی از درایوهای صنعتی شناخته‌شده INVT است که در کاربردهای مختلف مورد استفاده قرار می‌گیرد.
از طریق کیپد می‌توان تنظیمات مورد نیاز درایو را انجام داده و وضعیت عملکرد آن را مشاهده کرد.
کیپد درایو اینوت GD270
GD270 برای کاربردهای صنعتی مختلف طراحی شده است.
در زمان راه‌اندازی این مدل، تنظیم صحیح اطلاعات موتور و پارامترهای کنترلی اهمیت زیادی دارد.
کیپد درایو اینوت GD270 برای مشاهده پارامترها و بررسی وضعیت عملکرد دستگاه مورد استفاده قرار می‌گیرد.
کیپد درایو اینوت GD350
GD350 از خانواده درایوهای پیشرفته‌تر INVT محسوب میشود.
این درایو در کاربردهای صنعتی مختلف استفاده میشود و کیپد آن امکان دسترسی به تنظیمات و اطلاعات عملکردی دستگاه را فراهم می‌کند.
جدول راهنمای دکمه‌های کیپد درایو اینوت
| دکمه | کاربرد اصلی | نکته |
|---|---|---|
| RUN | راه‌اندازی موتور | باید فرمان RUN روی Keypad باشد |
| STOP/RESET | توقف و Reset | عملکرد به تنظیمات درایو بستگی دارد |
| PRG | ورود به پارامترها | برای دسترسی به منوی تنظیمات |
| DATA/ENTER | ورود و تأیید | برای مشاهده یا تأیید مقدار |
| ▲ | حرکت و افزایش مقدار | در منو و تنظیم پارامتر |
| ▼ | حرکت و کاهش مقدار | در منو و تنظیم پارامتر |
| SHIFT | جابجایی رقم | در مدل‌های دارای این کلید |
| MF.K | کلید چندمنظوره | عملکرد وابسته به مدل و تنظیمات |
| ESC | برگشت از منو | در مدل‌های دارای این کلید |
نکات مهم هنگام استفاده از کیپد درایو اینوت
قبل از تغییر پارامترها بهتر است مقدار تنظیمات فعلی ثبت شود.
پارامترهای موتور باید مطابق پلاک موتور وارد شوند.
قبل از فشردن RUN باید وضعیت مکانیکی دستگاه بررسی شود.
اگر موتور به بار مکانیکی متصل است، راه‌اندازی اولیه باید با دقت انجام شود.
در صورت مشاهده Fault نباید بدون بررسی علت، چندین بار Reset انجام شود.
شماره پارامترها و عملکرد کلیدها ممکن است در مدل‌های مختلف INVT تفاوت داشته باشد.
بنابراین برای تنظیمات تخصصی همیشه باید Manual همان مدل درایو بررسی شود.
خرید و تعویض کیپد درایو اینوت
در صورت خرابی نمایشگر، کلیدها یا مدار داخلی پنل، ممکن است نیاز به تعویض کیپد باشد.
هنگام خرید کیپد درایو اینوت باید مدل دقیق درایو مشخص شود.
همه کیپدهای INVT با تمام مدل‌های اینوت سازگار نیستند و باید سازگاری قطعه با مدل درایو بررسی شود.
جمع‌بندی راهنمای کیپد درایو اینوت
کیپد درایو اینوت یکی از ابزارهای اصلی برای تنظیم، کنترل و مانیتورینگ درایوهای INVT است.
با شناخت کلیدهای RUN، STOP/RESET، PRG، DATA/ENTER، ▲، ▼ و کلیدهای چندمنظوره می‌توان بسیاری از عملیات روزمره درایو را انجام داد.
کیپد همچنین در عیب‌یابی اولیه بسیار مفید است و اطلاعاتی مانند کد خطا، فرکانس و جریان را در اختیار تکنسین قرار می‌دهد.
البته عملکرد دقیق برخی کلیدها و منوها به مدل درایو و نسخه کیپد بستگی دارد و برای تنظیمات تخصصی باید دفترچه راهنمای همان مدل بررسی شود.
