MCB اشنایدر

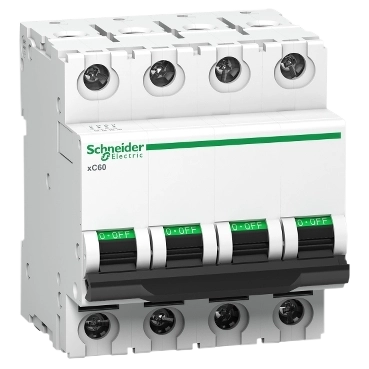

MCB اشنایدر چیست؟
MCB اشنایدر یا کلید مینیاتوری اشنایدر یکی از تجهیزات حفاظتی مورد استفاده در مدارهای برق است که برای حفاظت مدار در برابر اضافهجریان و اتصال کوتاه استفاده میشود.
اشنایدر الکتریک مجموعهای از کلیدهای مینیاتوری را در خانواده Acti9 ارائه میکند که برای کاربردهای مسکونی، تجاری و صنعتی قابل استفاده هستند. از خانوادههای مهم MCB اشنایدر میتوان به iC40، iC60، C120 و NG125 اشاره کرد.
انواع MCB اشنایدر
MCBهای اشنایدر در سریها و مشخصات مختلف تولید میشوند. تفاوت این سریها در محدوده جریان، قدرت قطع، کاربرد و امکانات حفاظتی است.
| سری | محدوده کلی | کاربرد |
|---|---|---|
| Acti9 iC40 | تا 40A | مدارهای توزیع و کاربردهای عمومی |
| Acti9 iC60 | تا 63A | کاربردهای عمومی و صنعتی |
| Acti9 C120 | تا 125A | مدارهای با جریان بالاتر |
| Acti9 NG125 | تا 125A | کاربردهای با عملکرد حفاظتی بالاتر |
MCB تک فاز اشنایدر
MCB تک فاز اشنایدر برای حفاظت مدارهای تک فاز مورد استفاده قرار میگیرد. این کلیدها در مدارهای روشنایی، پریزها، تجهیزات تک فاز و تابلوهای توزیع کاربرد دارند.
در زمان انتخاب MCB تک فاز اشنایدر باید جریان کاری مدار و سطح مقطع کابل در نظر گرفته شود. همچنین منحنی قطع کلید باید با نوع مصرفکننده هماهنگ باشد.
کاربرد MCB تک فاز اشنایدر
- مدارهای روشنایی
- مدارهای پریز
- تجهیزات تک فاز
- مدارهای کنترلی
- تابلوهای برق ساختمانی
MCB دو پل اشنایدر
MCB دو پل اشنایدر در مدارهایی استفاده میشود که نیاز به قطع همزمان دو مسیر وجود دارد. بسته به نوع محصول، مدلهای دو پل و 1P+N در خانوادههای مختلف Acti9 قابل انتخاب هستند.
برای نمونه، خانواده iC60 شامل گزینههای مختلف از نظر تعداد پل از جمله 1P، 2P، 3P، 4P و 1P+N است.
MCB سه فاز اشنایدر
MCB سه فاز اشنایدر برای حفاظت مدارهای سه فاز در تابلوهای برق استفاده میشود. در این کاربرد باید تعداد پل، جریان نامی و قدرت قطع با مشخصات شبکه هماهنگ باشند.
مدلهای سه پل MCB اشنایدر در خانواده Acti9 iC60 نیز وجود دارند. برای نمونه، یکی از محصولات iC60N اشنایدر بهصورت 3P با جریان 1 آمپر و منحنی C ارائه شده است.
| نوع مدار | تعداد پل قابل بررسی | کاربرد |
|---|---|---|
| تک فاز | 1P | مدارهای تک فاز |
| تک فاز با قطع دو مسیر | 2P / 1P+N | مدارهای تک فاز |
| سه فاز | 3P | مدارهای سه فاز |
| سه فاز + نول | 4P / 3P+N | مدارهای سه فاز همراه نول |
MCB اشنایدر Acti9 iC60
Acti9 iC60 یکی از شناختهشدهترین خانوادههای MCB اشنایدر است که برای حفاظت مدارهای الکتریکی در کاربردهای مختلف استفاده میشود.
خانواده iC60 شامل سریهایی مانند iC60N، iC60H و iC60L است و محدوده جریان نامی آن تا 63 آمپر میرسد. اشنایدر برای این خانواده گزینههای مختلفی از نظر قدرت قطع و منحنی عملکرد ارائه کرده است.
| ویژگی | Acti9 iC60 |
|---|---|
| جریان نامی | 1 تا 63A |
| تعداد پل | 1P، 2P، 3P، 4P و برخی مدلهای 1P+N |
| منحنیهای قطع | B، C، D، K، Z و MA |
| ولتاژ کاری | تا 440V AC |
| ولتاژ عایقی | 500V |
MCB اشنایدر iC60N
iC60N یکی از مدلهای خانواده Acti9 iC60 است که برای حفاظت مدار در برابر اضافهبار و اتصال کوتاه استفاده میشود.
این سری در کاربردهای مختلف ساختمانی، تجاری و صنعتی مورد استفاده قرار میگیرد و در جریانها و تعداد پلهای مختلف قابل انتخاب است.
MCB اشنایدر iC60H
iC60H یکی دیگر از سریهای خانواده iC60 است که برای کاربردهایی با نیاز حفاظتی متفاوت نسبت به مدلهای پایه مورد استفاده قرار میگیرد.
در انتخاب iC60H باید مشخصات دقیق محصول، جریان نامی و قدرت قطع مورد نیاز پروژه بررسی شود.
MCB اشنایدر iC60L
iC60L نیز یکی از سریهای Acti9 iC60 است که برای کاربردهایی با نیاز به قدرت قطع بالاتر مورد بررسی قرار میگیرد.
انتخاب بین iC60N، iC60H و iC60L باید بر اساس سطح اتصال کوتاه احتمالی و مشخصات شبکه انجام شود.
MCB اشنایدر Acti9 iC40
Acti9 iC40 یکی دیگر از خانوادههای MCB اشنایدر است که برای مدارهای توزیع و کاربردهای عمومی طراحی شده است. اشنایدر این خانواده را تا جریان 40 آمپر معرفی میکند.
iC40 برای پروژههایی که به یک کلید مینیاتوری کامپکت برای مدارهای توزیع نیاز دارند میتواند گزینه مناسبی باشد.
MCB اشنایدر C120
Acti9 C120 برای مدارهایی با جریان نامی بالاتر نسبت به بسیاری از MCBهای ماژولار معمولی مورد استفاده قرار میگیرد و اشنایدر آن را تا 125 آمپر معرفی میکند.
در پروژههایی که جریان مدار بالاتر است، C120 میتواند در کنار سایر تجهیزات حفاظتی تابلو بررسی شود.
MCB اشنایدر NG125
NG125 یکی دیگر از خانوادههای کلیدهای حفاظتی Acti9 اشنایدر است که تا 125 آمپر ارائه میشود و برای کاربردهایی با نیاز حفاظتی بالاتر مورد استفاده قرار میگیرد.
انتخاب NG125 باید بر اساس جریان مدار، قدرت قطع، نوع بار و مشخصات شبکه انجام شود.
منحنی قطع MCB اشنایدر
یکی از پارامترهای مهم هنگام انتخاب MCB اشنایدر، منحنی قطع کلید است. در خانواده iC60 اشنایدر منحنیهای B، C، D، K، Z و MA بسته به مدل محصول ارائه میشوند.
| منحنی | کاربرد کلی |
|---|---|
| B | بارهای با جریان راهاندازی پایینتر |
| C | مصارف عمومی و بارهای با جریان راهاندازی متوسط |
| D | بارهای دارای جریان راهاندازی بالاتر |
| K | برخی کاربردهای خاص صنعتی |
| Z | برخی مدارهای حساس و کاربردهای خاص |
| MA | کاربردهای خاص حفاظتی و موتوری |
جریان نامی MCB اشنایدر
جریان نامی یکی از مهمترین پارامترها برای انتخاب MCB اشنایدر است. جریان نامی باید با شرایط مدار، ظرفیت کابل و نوع مصرفکننده هماهنگ باشد.
برای نمونه، در خانواده iC60 جریانهای مختلف از مقادیر پایین تا 63 آمپر وجود دارد و انتخاب دقیق باید بر اساس کد محصول انجام شود.
قدرت قطع MCB اشنایدر
قدرت قطع یکی دیگر از پارامترهای مهم در انتخاب MCB اشنایدر است. این مشخصه باید با سطح اتصال کوتاه احتمالی در محل نصب هماهنگ باشد.
در خانواده Acti9 iC60 بسته به سری و مدل، قدرت قطعهای مختلفی ارائه میشود و اشنایدر برای این خانواده گزینههایی تا 100kA را اعلام کرده است.
| پارامتر | دلیل اهمیت |
|---|---|
| جریان نامی | هماهنگی با جریان مدار |
| قدرت قطع | هماهنگی با سطح اتصال کوتاه |
| منحنی قطع | هماهنگی با نوع بار |
| تعداد پل | هماهنگی با نوع شبکه |
| ولتاژ نامی | هماهنگی با ولتاژ سیستم |
انتخاب MCB اشنایدر برای موتور
در مدارهای موتوری، انتخاب MCB باید با توجه به جریان نامی موتور و جریان راهاندازی انجام شود. انتخاب منحنی نامناسب ممکن است باعث عملکرد ناخواسته کلید در زمان استارت موتور شود.
در کاربردهای موتوری باید مشخصات دقیق MCB و سایر تجهیزات حفاظتی مدار بررسی شوند و صرفاً افزایش جریان نامی کلید بهعنوان راهحل انتخاب نشود.
انتخاب MCB اشنایدر برای تابلو برق
MCB اشنایدر در تابلوهای برق برای حفاظت مدارهای مختلف استفاده میشود. میتوان برای مدارهای فرمان، روشنایی، پریز، تجهیزات کنترلی و برخی مدارهای صنعتی از مدل مناسب استفاده کرد.
در طراحی تابلو باید هماهنگی بین MCB، کابل، مصرفکننده و تجهیزات حفاظتی بالادست در نظر گرفته شود.
نکات مهم خرید MCB اشنایدر
- نوع شبکه را مشخص کنید.
- تعداد فازها را بررسی کنید.
- تعداد پل موردنیاز را مشخص کنید.
- جریان نامی مدار را محاسبه کنید.
- سطح مقطع کابل را در نظر بگیرید.
- نوع بار را مشخص کنید.
- منحنی قطع مناسب را انتخاب کنید.
- قدرت قطع موردنیاز را بررسی کنید.
- ولتاژ شبکه را بررسی کنید.
- کد فنی دقیق محصول را قبل از خرید کنترل کنید.
- اصالت محصول را بررسی کنید.
قیمت MCB اشنایدر
قیمت MCB اشنایدر به سری، مدل، تعداد پل، جریان نامی، منحنی قطع و قدرت قطع بستگی دارد. به همین دلیل قیمت یک MCB تک فاز با مدل سه فاز یا مدلهای دارای قدرت قطع بالاتر یکسان نیست.
برای استعلام قیمت MCB اشنایدر بهتر است کد فنی محصول یا مشخصات موردنیاز اعلام شود تا مدل مناسب بررسی شود.
خرید MCB اشنایدر
برای خرید MCB اشنایدر ابتدا باید مشخصات مدار مشخص شود. اگر مدار تک فاز باشد، مدلهای تک پل یا دو پل بررسی میشوند و برای مدار سه فاز، مدلهای سه پل یا چهار پل قابل بررسی هستند.
در پروژههای صنعتی نیز باید قدرت قطع، منحنی عملکرد و شرایط اتصال کوتاه شبکه در زمان انتخاب MCB اشنایدر در نظر گرفته شود.
تفاوت MCB اشنایدر با فیوز
| ویژگی | MCB اشنایدر | فیوز |
|---|---|---|
| حفاظت در برابر اضافهجریان | دارد | دارد |
| حفاظت در برابر اتصال کوتاه | دارد | دارد |
| قابل Reset شدن | بله | خیر |
| نصب روی DIN Rail | در مدلهای ماژولار | بسته به نوع فیوز |
نمایندگی اشنایدر در برق موشن
برق موشن در حوزه تجهیزات برق صنعتی و اتوماسیون فعالیت میکند و محصولات اشنایدر الکتریک را برای پروژههای مختلف بررسی و تأمین میکند.
در برق موشن نمایندگی اشنایدر میتوان مشخصات فنی MCB موردنیاز پروژه را بررسی کرد و بر اساس نوع مدار، جریان، تعداد پل و شرایط حفاظتی، مدل مناسب را انتخاب کرد.
اگر به دنبال نمایندگی اشنایدر برای خرید MCB، تجهیزات حفاظتی، کنتاکتور، کلیدهای اتوماتیک و سایر تجهیزات برق صنعتی هستید، مشخصات فنی تجهیز موردنظر را قبل از خرید بررسی کنید.
جمعبندی MCB اشنایدر
MCB اشنایدر یکی از تجهیزات مهم حفاظتی در سیستمهای توزیع برق است و در سریهای مختلف Acti9 برای کاربردهای گوناگون ارائه میشود.
از مدلهای مهم میتوان به Acti9 iC40، iC60، C120 و NG125 اشاره کرد. خانواده iC60 نیز شامل مدلهایی مانند iC60N، iC60H و iC60L است و از نظر جریان، تعداد پل، قدرت قطع و منحنی عملکرد گزینههای متنوعی دارد.
برای انتخاب MCB اشنایدر باید جریان مدار، نوع بار، تعداد پل، منحنی قطع، قدرت قطع، ولتاژ شبکه و مشخصات کابل بررسی شود.
در نهایت، انتخاب مدل صحیح مهمتر از انتخاب صرفاً یک MCB با جریان نامی بالاتر است. در پروژههای صنعتی و ساختمانی، هماهنگی MCB با کابل و سایر تجهیزات حفاظتی باید بهصورت دقیق انجام شود.
برق موشن نمایندگی اشنایدر میتواند در زمینه انتخاب و تأمین تجهیزات اشنایدر و تجهیزات حفاظتی موردنیاز پروژههای برق صنعتی راهنمایی ارائه کند.
⚡ رنج جریانی کلیدهای مینیاتوری اشنایدر (سری Acti9)
برق موشنتک فاز (1P)
سری iC60N| جریان (A) | کد فنی (1P) | کد فنی (2P) |
|---|---|---|
| 6 | A9F74106 | A9F74206 |
| 10 | A9F74110 | A9F74210 |
| 16 | A9F74116 | A9F74216 |
| 20 | A9F74120 | A9F74220 |
| 25 | A9F74125 | A9F74225 |
| 32 | A9F74132 | A9F74232 |
| 40 | A9F74140 | A9F74240 |
| 50 | A9F74150 | A9F74250 |
| 63 | A9F74163 | A9F74263 |
سه فاز (3P)
سری iC60N| جریان (A) | کد فنی (3P) | کد فنی (4P) |
|---|---|---|
| 6 | A9F74306 | A9F74406 |
| 10 | A9F74310 | A9F74410 |
| 16 | A9F74316 | A9F74416 |
| 20 | A9F74320 | A9F74420 |
| 25 | A9F74325 | A9F74425 |
| 32 | A9F74332 | A9F74432 |
| 40 | A9F74340 | A9F74440 |
| 50 | A9F74350 | A9F74450 |
| 63 | A9F74363 | A9F74463 |
• قدرت قطع کلیدهای سری iC60N برابر با 6 کیلوآمپر است.
• برای کاربردهای صنعتی با قدرت قطع بالاتر، باید از سری iC60H (۱۰ کیلوآمپر) استفاده شود که کدهای آن با جایگزینی رقم 7 به 8 تغییر میکند (مثلاً A9F74... به A9F84...).
