پیکربندی عملکرد IRT سروو اینوت
این بخش نحوه پیکربندی PLC مدل S7-1500 زیمنس و سروو درایو DA200A-F را با استفاده از نرم‌افزار SIEMENS TIA Portal V18 برای برقراری ارتباط PROFINET IRT بین تجهیزات توضیح می‌دهد.
در این مثال برای پیکربندی PLC مدل S7-1500 از Telegram 3 استفاده شده است. همین مراحل را می‌توان برای سایر PLCهای دارای رابط PROFINET که از قابلیت IRT پشتیبانی می‌کنند نیز به کار برد.
ایجاد پروژه در TIA Portal V18
نرم‌افزار TIA Portal V18 را اجرا کرده و یک پروژه جدید ایجاد کنید. در این پروژه یک عدد PLC مدل S7-1500 و دو عدد سروو درایو DA200A-F به پروژه اضافه کنید.
پس از انجام این تنظیمات، ساختار پروژه شامل یک PLC مدل S7-1500 و دو سروو درایو DA200A-F به همراه INVT I/O Submodule و تنظیمات شبکه مربوط به هر دستگاه خواهد بود.
تنظیمات اتصال
در بخش‌های Network view و Topology view، PLC را به invt-sv-001 و invt-sv-002 متصل کنید.
اطمینان حاصل کنید که توپولوژی فیزیکی شبکه با پیکربندی تنظیم‌شده مطابقت داشته باشد.
تنظیمات PLC

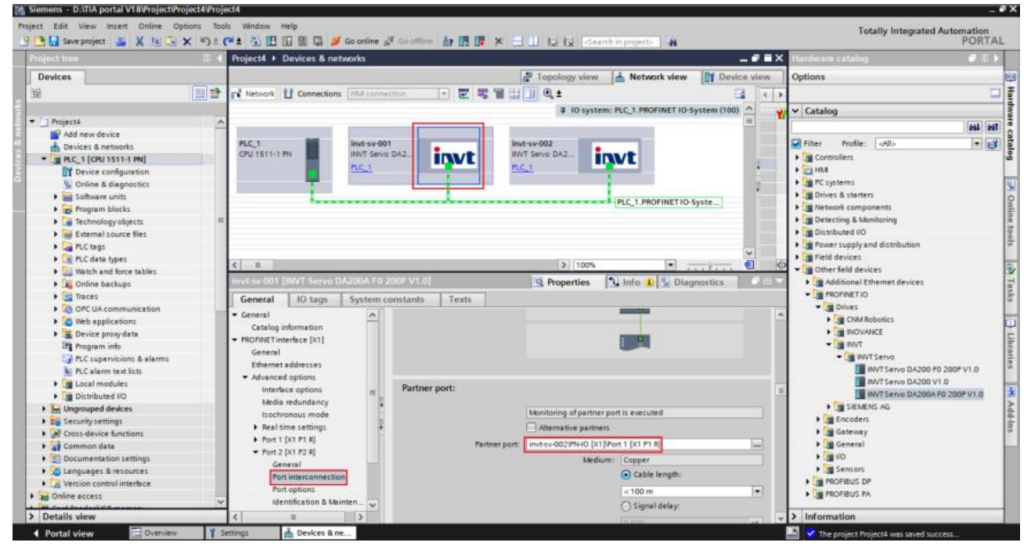

مرحله ۱: روی PLC_1 کلیک کنید، سپس مسیر PROFINET interface [X1] > Port [X1 P1 R] > Port interconnection را انتخاب کرده و پورت مربوط به تجهیز مقابل را تنظیم کنید.
در این مثال، Port1 مربوط به PLC به Port1 درایو invt-sv-001 متصل شده است. شکل زیر را مشاهده کنید.
مرحله ۲: گزینه Synchronization را انتخاب کنید و Synchronization role را روی Sync master تنظیم کنید.
مرحله ۳: گزینه IO Communication را انتخاب کنید و Send clock را روی 2.00 تنظیم کنید.
پیکربندی درایو DA200A-F
مرحله ۱: روی invt-sv-001 کلیک کنید، سپس مسیر PROFINET interface [X1] > Port1 -RJ45[X2 P1 R] > Port interconnection را انتخاب کرده و پورت مربوط به تجهیز مقابل را تنظیم کنید.
در این مثال، Port2 درایو invt-sv-001 به Port2 درایو invt-sv-002 متصل شده است.

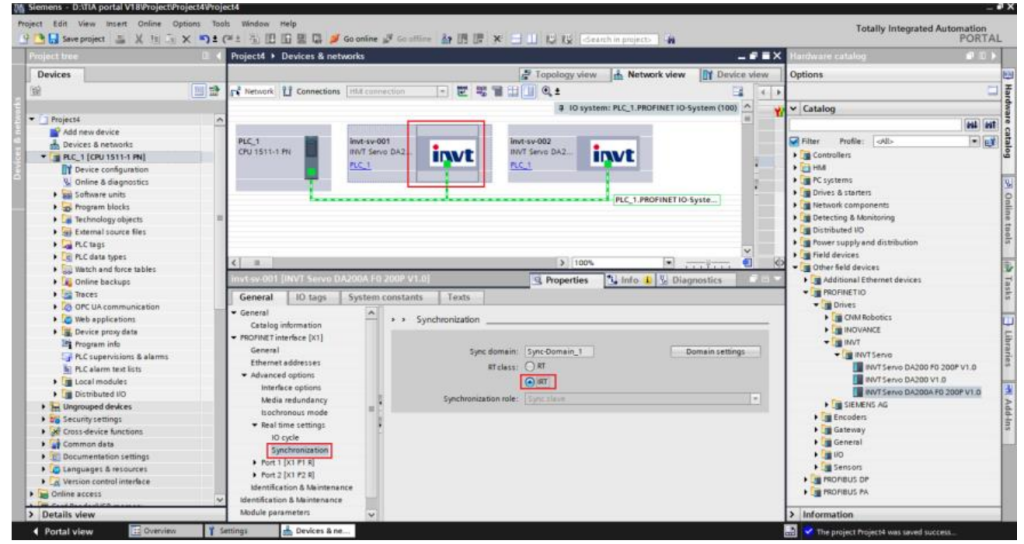

مرحله ۲: گزینه Synchronization role را انتخاب کنید و RT class را روی IRT تنظیم کنید.

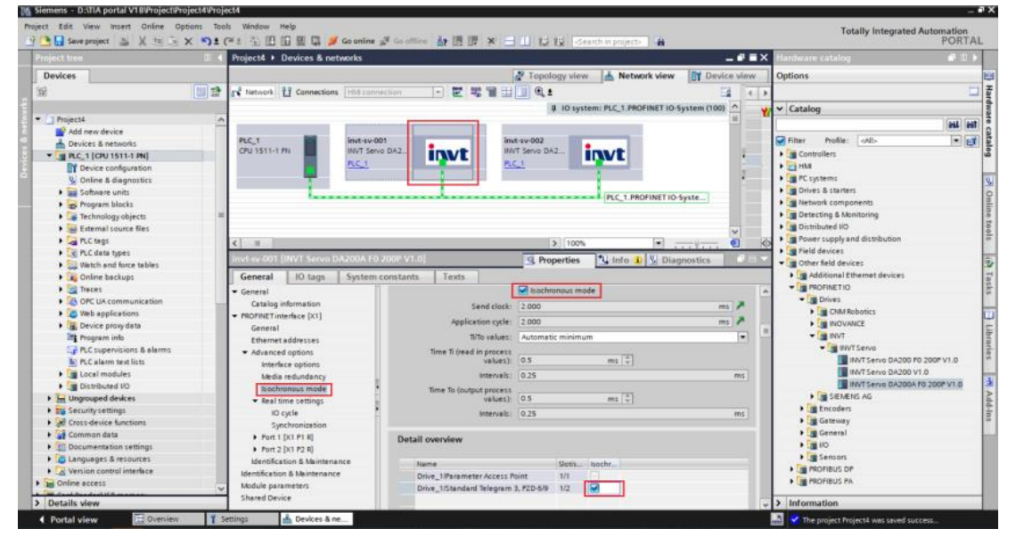

مرحله ۳: در تب General، از قسمت سمت چپ گزینه Isochronous mode را انتخاب کنید و در قسمت بالای سمت راست نیز Isochronous mode را انتخاب کنید.
مرحله ۴: روی invt-sv-002 کلیک کنید و پارامترهای قبلی را به همین روش تنظیم کنید.

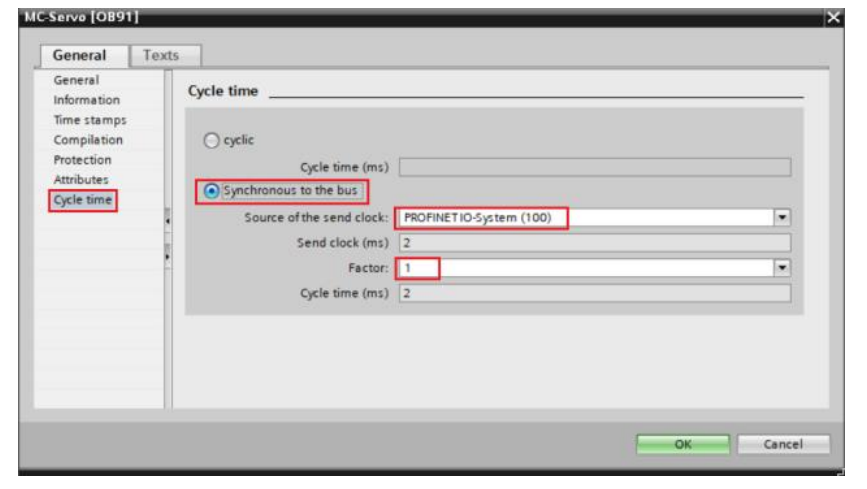

مرحله ۵: روی MC_Servo(OB91) راست‌کلیک کرده و گزینه Synchronize with bus را انتخاب کنید. در صورتی که عملکرد CPU پایین باشد، پارامتر Factor را تنظیم کنید تا بار پردازشی روی CPU کاهش یابد.
ذخیره‌سازی، کامپایل و دانلود
مرحله ۱: پس از تکمیل عملیات Compile، پیکربندی پروژه را روی کنترلر PLC دانلود کنید. شکل زیر را مشاهده کنید.
مرحله ۲: مقدار R0.27 را مشاهده کنید تا بررسی شود که حالت ارتباطی PN درایو DA200A-F روی IRT تنظیم شده است یا خیر.
