کلید حرارتی اشنایدر چیست؟
کلید حرارتی اشنایدر یکی از تجهیزات مهم حفاظت موتورهای الکتریکی در تابلو برق صنعتی است که برای حفاظت موتور در برابر اضافهبار و در بسیاری از مدلها در برابر اتصال کوتاه مورد استفاده قرار میگیرد.
این تجهیزات با قرار گرفتن در مسیر تغذیه موتور، جریان عبوری را کنترل میکنند و در صورتی که جریان موتور از محدوده تنظیمشده بیشتر شود، مدار را قطع میکنند.
کلید حرارتی اشنایدر الکتریک در مدلهای مختلفی تولید شده است تا برای موتورهای کوچک، متوسط و توانهای بالاتر قابل استفاده باشد.
در خانواده محصولات اشنایدر، سریهای GV2، GV3 و GV7 از شناختهشدهترین کلیدهای حفاظت موتور هستند.
سریهای کلید حرارتی اشنایدر
کلید حرارتی اشنایدر الکتریک در مدلهای GV2، GV3 و GV7 ساخته میشود.
رنج کلیدهای حرارتی اشنایدر از حدود 0.1A تا 32A برای سری GV2، از حدود 9A تا 65A برای سری GV3 و از حدود 60A تا 220A برای سری GV7 طراحی شده است.
تفاوت اصلی این خانوادهها در محدوده جریان، ابعاد، ظرفیت کاربردی، ساختار حفاظت و محدوده توان موتورهایی است که میتوانند تحت حفاظت قرار دهند.

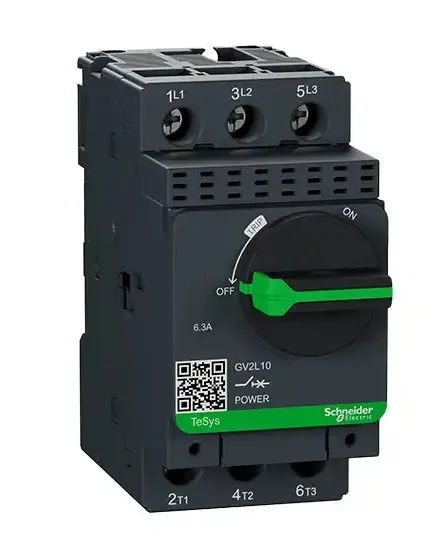

کلید حرارتی سری GV2 اشنایدر
سری GV2 یکی از پرکاربردترین خانوادههای کلید حرارتی اشنایدر برای موتورهای کوچک و متوسط است.
این سری برای تابلوهای برق صنعتی، ماشینآلات، نوار نقالهها، پمپها، فنها، کمپرسورها و بسیاری از تجهیزات موتوری مورد استفاده قرار میگیرد.
یکی از دلایل محبوبیت GV2 تنوع بالای رنج جریان آن است.
در این سری میتوان مدلهایی با رنجهای بسیار پایین مانند 0.1-0.16A تا رنجهای بالاتر تا حدود 24-32A را انتخاب کرد.

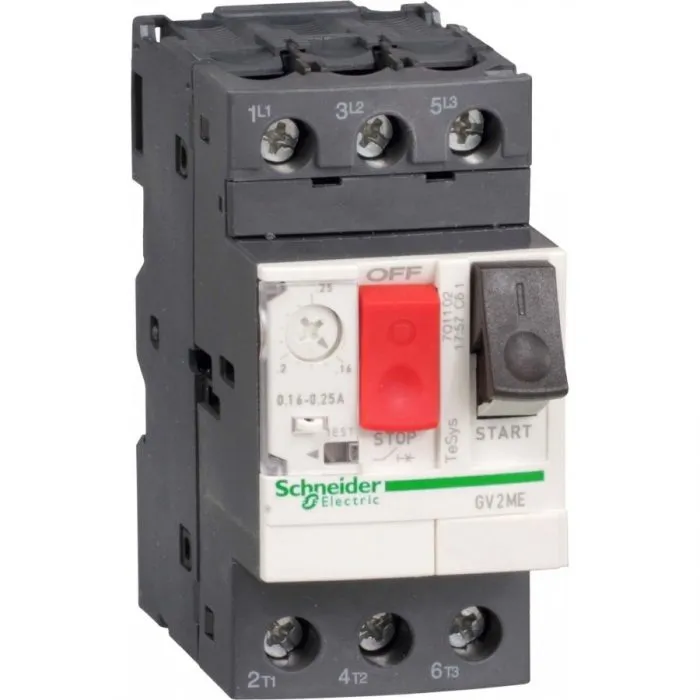

مدلهای GV2ME از نمونههای شناختهشده این خانواده هستند.
برای مثال مدل GV2ME01 برای جریانهای پایین طراحی شده و در طرف دیگر مدلهایی مانند GV2ME32 برای جریانهای بالاتر سری GV2 مورد استفاده قرار میگیرند.
کلید حرارتی سری GV3 اشنایدر
سری GV3 برای حفاظت موتورهایی با جریان بالاتر از محدوده معمول سری GV2 طراحی شده است.
در این خانواده مدلهای مختلفی برای جریان موتورهای صنعتی متوسط وجود دارد.
از نمونههای این خانواده میتوان به مدلهای GV3P40، GV3P50، GV3P65 و GV3P73 اشاره کرد.
بنابراین زمانی که جریان موتور از محدوده مناسب GV2 بیشتر باشد، سری GV3 میتواند گزینه مناسبتری برای حفاظت موتور باشد.
در سری GV3 نیز انتخاب مدل باید بر اساس جریان نامی موتور و رنج تنظیم حرارتی کلید انجام شود.
کلید حرارتی سری GV7 اشنایدر
سری GV7 برای حفاظت موتورهای با جریان بالاتر طراحی شده است.
این سری در پروژههای صنعتی و تابلوهای برق بزرگتر که جریان موتور از محدوده سریهای کوچکتر بیشتر است، کاربرد دارد.
رنج کلیدهای حرارتی سری GV7 در محدوده حدود 60A تا 220A قرار میگیرد.
بنابراین GV7 را میتوان برای موتورهایی با توان و جریان بالاتر نسبت به بسیاری از مدلهای GV2 و GV3 در نظر گرفت.
انتخاب GV7 نیز باید بر اساس جریان واقعی موتور، شرایط کاری و مشخصات فنی پلاک موتور انجام شود.
تفاوت کلید حرارتی GV2 و GV3 اشنایدر
مهمترین تفاوت GV2 و GV3 در محدوده جریان و کاربرد آنها است.
سری GV2 بیشتر برای موتورهای کوچک و متوسط کاربرد دارد و تنوع بسیار زیادی در رنج جریان پایین ارائه میکند.
در مقابل GV3 برای موتورهایی با جریان بالاتر طراحی شده و ساختار آن برای حفاظت موتورهای صنعتی بزرگتر مناسبتر است.
به همین دلیل نمیتوان صرفاً بر اساس نام سری، یک مدل را انتخاب کرد.
برای انتخاب دقیق باید جریان نامی موتور با رنج تنظیم کلید حرارتی مقایسه شود.
اگر جریان موتور در محدوده GV2 باشد، استفاده از GV2 معمولاً انتخاب اقتصادی و مناسبی است.
اگر جریان موتور از محدوده مناسب GV2 خارج شود، باید سراغ خانواده GV3 رفت.
برای جریانهای بسیار بالاتر نیز خانواده GV7 مورد بررسی قرار میگیرد.
جدول مقایسه GV2، GV3 و GV7
| سری | رنج تقریبی جریان | کاربرد اصلی | محدوده موتور |
|---|---|---|---|
| GV2 | 0.1–32A | موتورهای کوچک و متوسط | ماشینآلات و تابلوهای صنعتی |
| GV3 | 9–65A | موتورهای متوسط | تجهیزات صنعتی و موتورها |
| GV7 | 60–220A | موتورهای جریان بالا | تابلوهای صنعتی و موتورهای بزرگ |
جدول مشخصات کلید حرارتی اشنایدر سری GV2 و GV3
جدول زیر بر اساس اطلاعات تصویر ارسالی تنظیم شده است و مدل، رنج جریان نامی، جریان تریپ مغناطیسی و توان موتور را نشان میدهد.
| کد فنی | رنج جریان نامی (A) | جریان تریپ مغناطیسی (A) | توان موتور (kW) |
|---|---|---|---|
| GV2ME01 | 0.1–0.16 | 1.5 | - |
| GV2ME02 | 0.16–0.25 | 2.4 | 0.06 |
| GV2ME03 | 0.25–0.4 | 5 | 0.09 |
| GV2ME04 | 0.4–0.63 | 8 | 0.12–0.18 |
| GV2ME05 | 0.63–1 | 13 | 0.25–0.37 |
| GV2ME06 | 1–1.6 | 22.5 | 0.37–0.55 |
| GV2ME07 | 1.6–2.5 | 33.5 | 0.75 |
| GV2ME08 | 2.5–4 | 51 | 1.1–1.5 |
| GV2ME10 | 4–6.3 | 78 | 2.2 |
| GV2ME14 | 6–10 | 138 | 3–4 |
| GV2ME16 | 9–14 | 170 | 5.5 |
| GV2ME20 | 13–18 | 223 | 7.5 |
| GV2ME21 | 17–23 | 327 | 9 |
| GV2ME22 | 20–25 | 327 | 11 |
| GV2ME32 | 24–32 | 416 | 15 |
| GV3P40 | 30–40 | 560 | 18.5 |
| GV3P50 | 37–50 | 700 | 22 |
| GV3P65 | 48–65 | 910 | 30 |
| GV3P73 | 62–73 | 1120 | 37 |
جریان تریپ مغناطیسی در کلید حرارتی اشنایدر چیست؟
یکی از مشخصات مهم کلید حرارتی اشنایدر، جریان تریپ مغناطیسی است.
این بخش از کلید برای واکنش سریع در شرایط جریان بسیار بالا و خطاهای شدید مانند اتصال کوتاه طراحی شده است.
در جدول مدلهای GV2 و GV3، مقدار جریان تریپ مغناطیسی هر مدل نیز مشخص شده است.
این مقدار با رنج تنظیم حرارتی کلید تفاوت دارد و نباید این دو مشخصه با یکدیگر اشتباه گرفته شوند.
نحوه انتخاب کلید حرارتی اشنایدر
برای انتخاب کلید حرارتی ابتدا باید جریان نامی موتور از روی پلاک موتور مشخص شود.
پس از مشخص شدن جریان، باید مدلی انتخاب شود که رنج تنظیم جریان آن، جریان نامی موتور را پوشش دهد.
برای مثال اگر جریان موتور در محدوده چند آمپر باشد، ابتدا مدلهای مناسب GV2 بررسی میشوند.
برای موتورهای با جریان بالاتر، مدلهای GV3 و در جریانهای بسیار بالا مدلهای GV7 بررسی خواهند شد.
توان موتور نیز در انتخاب مدل مؤثر است، اما معیار اصلی برای تنظیم حفاظت حرارتی، جریان نامی موتور است.
شرایط محیطی، دمای تابلو، تعداد دفعات استارت و نوع بار نیز میتوانند روی انتخاب تجهیزات حفاظتی تأثیر داشته باشند.
تفاوت کلید حرارتی با بیمتال
کلید حرارتی و رله اضافهبار یا بیمتال هر دو برای حفاظت موتور در برابر اضافهبار استفاده میشوند، اما ساختار و نحوه عملکرد آنها یکسان نیست.
کلید حرارتی معمولاً در ابتدای مدار موتور قرار گرفته و علاوه بر حفاظت حرارتی، حفاظت مغناطیسی نیز ارائه میکند.
در مقابل، بیمتال بیشتر برای حفاظت اضافهبار و هماهنگی با کنتاکتور در مدار فرمان و قدرت موتور استفاده میشود.
به همین دلیل در طراحی تابلو برق باید نوع حفاظت مورد نیاز و ساختار مدار مشخص شود.
کاربرد کلید حرارتی GV2 اشنایدر
GV2 در ماشینآلات صنعتی، تابلوهای کنترل موتور، پمپها، فنها، کمپرسورها و تجهیزات اتوماسیون کاربرد زیادی دارد.
اندازه مناسب و تنوع بالای رنج جریان باعث شده این سری برای موتورهای کوچک و متوسط انتخاب مناسبی باشد.
در بسیاری از تابلوهای برق، GV2 همراه با کنتاکتور برای ایجاد یک مدار راهاندازی و حفاظت موتور استفاده میشود.
کاربرد کلید حرارتی GV3 اشنایدر
GV3 بیشتر برای موتورهایی با جریان بالاتر از محدوده معمول GV2 مورد استفاده قرار میگیرد.
این سری در تابلوهای صنعتی، ماشینآلات سنگینتر و مدارهای موتور با توان بالاتر کاربرد دارد.
مدلهایی مانند GV3P40، GV3P50 و GV3P65 از گزینههایی هستند که در این محدوده مورد توجه قرار میگیرند.
کاربرد کلید حرارتی GV7 اشنایدر
GV7 برای موتورهایی با جریان بالاتر طراحی شده و در پروژههای صنعتی بزرگتر کاربرد دارد.
این خانواده زمانی اهمیت بیشتری پیدا میکند که جریان موتور از محدوده قابل استفاده سریهای GV2 و GV3 بیشتر باشد.
رنج حدود 60 تا 220 آمپر باعث شده GV7 برای حفاظت موتورهای بزرگتر گزینه مناسبی باشد.
مزایای استفاده از کلید حرارتی اشنایدر
یکی از مهمترین مزایای کلید حرارتی اشنایدر، تنوع مدلها و رنجهای مختلف جریان است.
این تنوع باعث میشود برای موتورهای مختلف بتوان مدل مناسب را انتخاب کرد.
ساختار حفاظتی این تجهیزات نیز امکان استفاده از آنها را در بسیاری از تابلوهای برق صنعتی فراهم میکند.
از طرف دیگر، وجود خانوادههای مختلف GV2، GV3 و GV7 باعث میشود طراح تابلو بتواند حفاظت موتور را متناسب با جریان بار انتخاب کند.
خرید کلید حرارتی اشنایدر
هنگام خرید کلید حرارتی اشنایدر بهتر است علاوه بر قیمت، کد فنی دقیق، رنج جریان، نوع کاربرد و مشخصات موتور بررسی شود.
انتخاب اشتباه رنج میتواند باعث عملکرد نامناسب حفاظت موتور شود.
به همین دلیل پیش از خرید کلید حرارتی اشنایدر، جریان پلاک موتور و شرایط راهاندازی آن را بررسی کنید.
برق موشن امکان مشاوره برای انتخاب تجهیزات برق صنعتی و تجهیزات حفاظتی مورد استفاده در تابلوهای برق را فراهم میکند.
نمایندگی اشنایدر در تهران
برق موشن بهعنوان مجموعه فعال در حوزه تجهیزات اتوماسیون صنعتی و برق صنعتی، در زمینه تأمین و مشاوره تجهیزات اشنایدر فعالیت میکند.
برای انتخاب کلید حرارتی مناسب، میتوانید مشخصات موتور، جریان نامی و توان آن را در اختیار کارشناسان برق موشن قرار دهید.
در صورت نیاز به استعلام قیمت و موجودی، کارشناسان نمایندگی اشنایدر در برق موشن میتوانند مدل مناسب را بر اساس مشخصات فنی بررسی کنند.
هدف از مشاوره در نمایندگی اشنایدر برق موشن، جلوگیری از انتخاب اشتباه رنج کلید و هماهنگ کردن تجهیزات حفاظتی با موتور است.
برای پروژههای صنعتی و طراحی تابلو نیز امکان بررسی کلید حرارتی، کنتاکتور و سایر تجهیزات مورد نیاز وجود دارد.
برای دریافت اطلاعات فنی، انتخاب مدل و استعلام قیمت کلید حرارتی اشنایدر با برق موشن تماس بگیرید.
021-82808891:تلفن شرکت
نمایندگی اشنایدر برق موشن
در برق موشن تلاش میشود انتخاب تجهیزات اشنایدر بر اساس کاربرد واقعی پروژه انجام شود و صرفاً بر اساس نام یا توان موتور، مدل پیشنهاد نشود.
اگر برای موتور خود بین GV2، GV3 و GV7 مردد هستید، میتوانید جریان نامی موتور را ارسال کنید تا محدوده مناسب بررسی شود.
همچنین برای پروژههای تابلو برق صنعتی، کارشناسان نمایندگی اشنایدر میتوانند در انتخاب تجهیزات حفاظتی و کنترل موتور راهنمایی ارائه کنند.
جمعبندی کلید حرارتی اشنایدر
کلید حرارتی اشنایدر یکی از تجهیزات مهم برای حفاظت موتور در تابلوهای برق صنعتی است.
سه خانواده مهم این تجهیزات شامل GV2، GV3 و GV7 هستند.
GV2 بیشتر برای موتورهای کوچک و متوسط و جریانهای پایینتر استفاده میشود.
GV3 برای موتورهایی با جریان بالاتر از محدوده معمول GV2 مناسب است.
GV7 نیز برای جریانهای بالاتر و موتورهای بزرگتر مورد استفاده قرار میگیرد.
به طور کلی رنج GV2 حدود 0.1 تا 32 آمپر، رنج GV3 حدود 9 تا 65 آمپر و رنج GV7 حدود 60 تا 220 آمپر در نظر گرفته میشود.
البته در انتخاب مدل دقیق باید مشخصات فنی همان مدل و کاتالوگ سازنده بررسی شود.
در نهایت، مهمترین معیار برای انتخاب کلید حرارتی، جریان واقعی و شرایط کاری موتور است.
برای دریافت مشاوره تخصصی و انتخاب مدل مناسب میتوانید با نمایندگی اشنایدر برق موشن تماس بگیرید.
