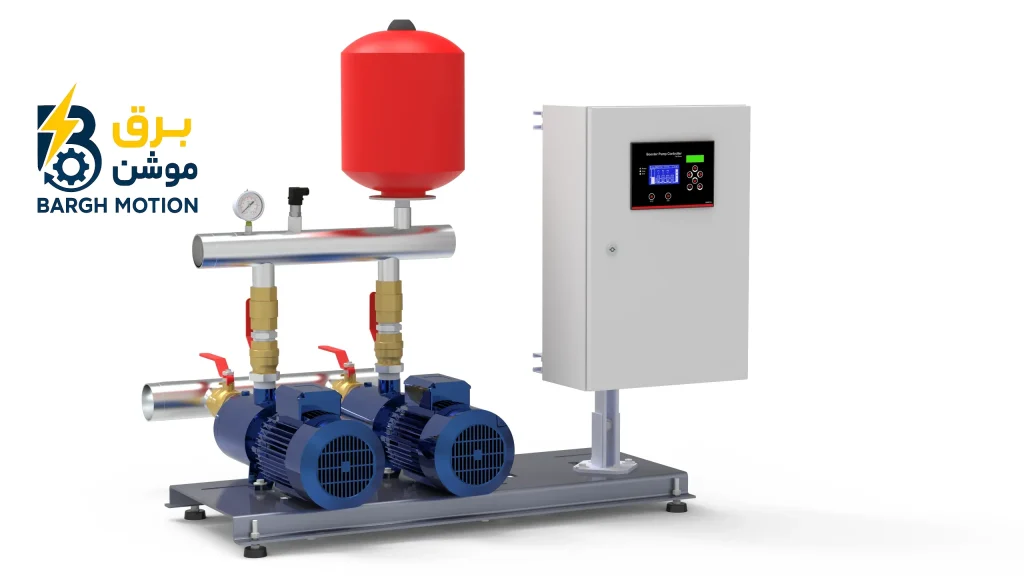

طراحی بوسترپمپ از کجا شروع می‌شود؟

اولین مرحله در طراحی بوسترپمپ، مشخص کردن دبی مورد نیاز و فشار کاری سیستم است.

مهندس طراح باید مشخص کند که در بیشترین میزان مصرف، چه مقدار آب باید توسط بوسترپمپ تأمین شود و سیستم در دورترین نقطه چه فشاری نیاز دارد.

تعداد واحدها، تعداد طبقات، نوع مصرف‌کننده‌ها، ارتفاع ساختمان، طول مسیر لوله‌کشی و افت فشار تجهیزات از جمله موارد مهم در محاسبات هستند.

پس از مشخص شدن دبی و هد مورد نیاز، تعداد پمپ‌ها و ظرفیت هر پمپ انتخاب می‌شود.

در پروژه‌های مختلف ممکن است از بوسترپمپ‌های تک‌پمپه یا چندپمپه استفاده شود.

در سیستم‌های چندپمپه، کنترل صحیح ترتیب ورود پمپ‌ها و تقسیم ساعات کاری بین آن‌ها اهمیت زیادی دارد.

تجهیزات مورد نیاز برای اجرای بوسترپمپ

برای اجرای یک سیستم کامل، علاوه بر پمپ و موتور، تجهیزات متعددی در بخش مکانیک، برق و کنترل مورد استفاده قرار می‌گیرند.

انتخاب این تجهیزات باید بر اساس جریان موتور، توان پمپ، تعداد پمپ‌ها و ساختار تابلو برق انجام شود.

طراحی تابلو برق بوسترپمپ

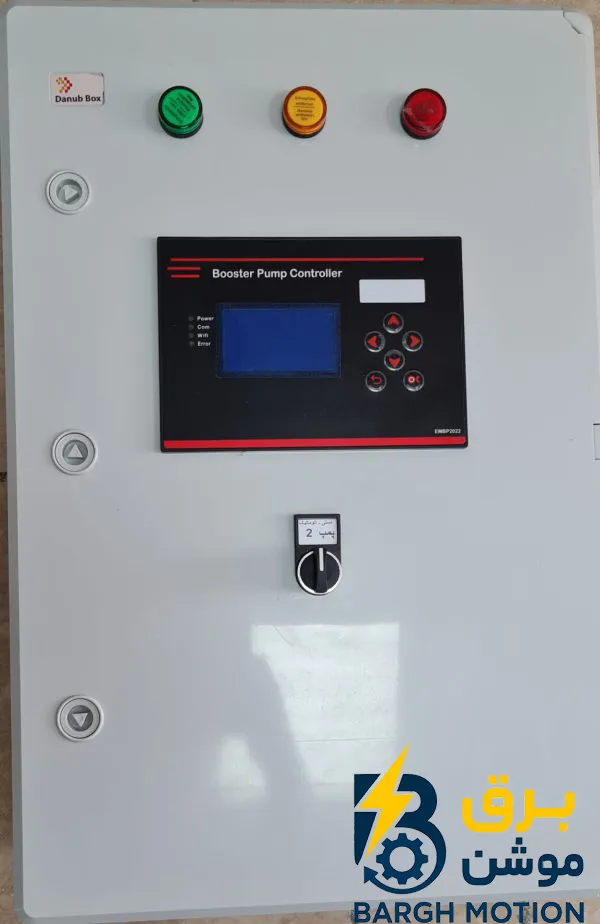

تابلو برق یکی از مهم‌ترین بخش‌های سیستم بوسترپمپ است و وظیفه تأمین برق، حفاظت و کنترل موتورهای پمپ را بر عهده دارد.

در طراحی تابلو برق باید تجهیزات قدرت و فرمان به‌گونه‌ای انتخاب شوند که امکان کنترل مطمئن پمپ‌ها فراهم شود.

در سیستم‌های مجهز به اینورتر، درایوها نیز داخل تابلو نصب شده و سیم‌کشی فرمان و فیدبک سنسور فشار انجام می‌شود.

کنتاکتور، فیوز، کلید اتوماتیک، بی‌متال، رله کنترل فاز، ترمینال، منبع تغذیه و تجهیزات کنترلی از جمله تجهیزاتی هستند که بسته به طراحی مورد استفاده قرار می‌گیرند.

تهویه مناسب تابلو نیز اهمیت زیادی دارد، زیرا افزایش دمای داخل تابلو می‌تواند روی عملکرد درایو و تجهیزات الکترونیکی تأثیر بگذارد.

در راه اندازی بوسترپمپ باید علاوه بر مدار قدرت، مدار فرمان و حفاظت نیز به‌صورت کامل بررسی و تست شود.

تنظیمات درایو بوسترپمپ

یکی از حساس‌ترین مراحل راه اندازی بوسترپمپ، تنظیم صحیح درایوهای مورد استفاده برای موتور پمپ‌ها است.

مشخصات پلاک موتور شامل توان، ولتاژ، جریان، فرکانس و دور موتور باید مطابق اطلاعات واقعی موتور در پارامترهای درایو وارد شود.

حداقل و حداکثر فرکانس باید با توجه به مشخصات پمپ و موتور تعیین شود.

زمان شتاب و کاهش سرعت نیز باید به‌گونه‌ای انتخاب شود که موتور بدون ایجاد جریان شدید و ضربه مکانیکی وارد مدار شود.

در سیستم‌های بوسترپمپ دورمتغیر، تنظیم پارامترهای PID اهمیت بسیار زیادی دارد.

پارامترهای PID باید بر اساس رفتار واقعی سیستم تنظیم شوند و نمی‌توان یک مقدار ثابت را برای تمام پروژه‌ها در نظر گرفت.

همچنین باید عملکرد سنسور فشار، محدوده فشار مطلوب، فرمان Start و Stop و نحوه ارتباط درایو با کنترلر بررسی شود.

حساسیت‌های راه اندازی بوسترپمپ

راه اندازی بوسترپمپ به دلیل ارتباط مستقیم بین سیستم مکانیکی، برق و کنترل دارای حساسیت‌های متعددی است.

کوچک‌ترین اشتباه در تنظیم فشار یا سنسور می‌تواند باعث عملکرد ناپایدار سیستم شود.

سنسور فشار باید در محل مناسب نصب شده و سیم‌کشی آن به‌درستی انجام شود.

در صورت وجود نویز الکتریکی، سیگنال سنسور ممکن است دچار اختلال شود و در نتیجه کنترل فشار نیز ناپایدار شود.

انتخاب کابل مناسب، شیلد کردن صحیح کابل سیگنال و جداسازی کابل‌های قدرت از کابل‌های فرمان می‌تواند به کاهش مشکلات نویزی کمک کند.

خشک‌کار کردن پمپ نیز یکی از خطاهای مهمی است که باید در طراحی سیستم کنترل برای آن راهکار مناسب در نظر گرفته شود.

افزایش بیش از حد فشار، کاهش فشار، اضافه‌بار موتور، قطع فاز، خطای درایو و خرابی سنسور از دیگر مواردی هستند که باید در سیستم کنترل پیش‌بینی شوند.

مراحل کامل راه اندازی بوسترپمپ

• بررسی نقشه مکانیکی و الکتریکی پروژه
• بررسی مشخصات پمپ و موتور
• بررسی ظرفیت و هد پمپ‌ها
• کنترل مسیر لوله‌کشی
• بررسی شیرآلات و اتصالات
• بررسی فشار ورودی سیستم
• بررسی سیم‌کشی تابلو برق
• بررسی کابل‌های موتور
• بررسی صحیح بودن اتصال موتور
• بررسی جهت چرخش موتور
• بررسی سنسور فشار
• بررسی منبع دیافراگمی
• تنظیم پارامترهای موتور در درایو
• تنظیم حداقل و حداکثر فرکانس
• تنظیم زمان شتاب و توقف
• تنظیم پارامترهای PID
• تنظیم فشار مطلوب سیستم
• تنظیم کنترلر بوسترپمپ
• بررسی ترتیب روشن شدن پمپ‌ها
• بررسی جابه‌جایی پمپ‌ها در سیستم چندپمپه
• تست عملکرد پمپ‌ها به‌صورت تکی
• تست عملکرد پمپ‌ها تحت بار
• تست افزایش و کاهش فشار
• بررسی عملکرد سیستم در زمان مصرف کم
• بررسی عملکرد سیستم در زمان مصرف زیاد
• تست حفاظت اضافه‌بار
• تست خطاهای درایو
• تست حفاظت خشک‌کار کردن
• بررسی عملکرد اضطراری سیستم
• تحویل نهایی و آموزش کاربر

کنترلر بوسترپمپ چه کاری انجام می‌دهد؟

کنترلر بوسترپمپ بخش مهمی از سیستم کنترل است که وظیفه مدیریت عملکرد پمپ‌ها و هماهنگی تجهیزات را بر عهده دارد.

بسته به نوع کنترلر، می‌توان وضعیت پمپ‌ها، فشار سیستم، خطاها و فرمان‌های کنترلی را مدیریت کرد.

در سیستم‌های چندپمپه، کنترلر می‌تواند ترتیب ورود پمپ‌ها را مدیریت کرده و از کارکرد نامتعادل تجهیزات جلوگیری کند.

انتخاب صحیح کنترلر بوسترپمپ باید بر اساس تعداد پمپ‌ها، نوع کنترل، نوع سنسور و ساختار سیستم انجام شود.

استفاده از کنترلر مناسب در کنار درایو و سنسور فشار می‌تواند کنترل دقیق‌تری روی فشار آب ایجاد کند.

راه اندازی بوسترپمپ برای پروژه‌های مختلف

نیاز یک ساختمان مسکونی کوچک با یک کارخانه صنعتی یا یک مجتمع تجاری بزرگ کاملاً متفاوت است.

به همین دلیل طراحی و راه اندازی بوسترپمپ باید متناسب با نوع پروژه انجام شود.

در ساختمان‌های بلند، فشار مورد نیاز و افت فشار مسیر اهمیت بیشتری پیدا می‌کند.

در پروژه‌های صنعتی نیز نوع فرآیند، ساعات کار، تعداد مصرف‌کننده‌ها و شرایط محیطی باید در طراحی لحاظ شود.

در سیستم‌های آتش‌نشانی نیز الزامات طراحی و تجهیزات مورد نیاز با بوسترپمپ آبرسانی معمولی متفاوت است و باید مطابق استاندارد و طراحی پروژه اجرا شود.

چرا طراحی و اجرای صحیح بوسترپمپ اهمیت دارد؟

یک بوسترپمپ زمانی می‌تواند عملکرد مطلوبی داشته باشد که تمامی اجزای آن با یکدیگر هماهنگ باشند.

انتخاب پمپ مناسب بدون انتخاب صحیح تجهیزات کنترل نمی‌تواند عملکرد مطلوب سیستم را تضمین کند.

همچنین یک درایو مناسب در صورت تنظیم اشتباه نمی‌تواند فشار پایدار و عملکرد صحیح را تضمین کند.

به همین دلیل در راه اندازی بوسترپمپ باید طراحی مکانیک، برق و کنترل در کنار یکدیگر بررسی شوند.

اجرای اصولی می‌تواند باعث کاهش استهلاک موتور و پمپ، کاهش مصرف انرژی، افزایش پایداری فشار و افزایش طول عمر تجهیزات شود.
