راهنمای سیم کشی درایو INVT | آموزش نصب درایو اینوت

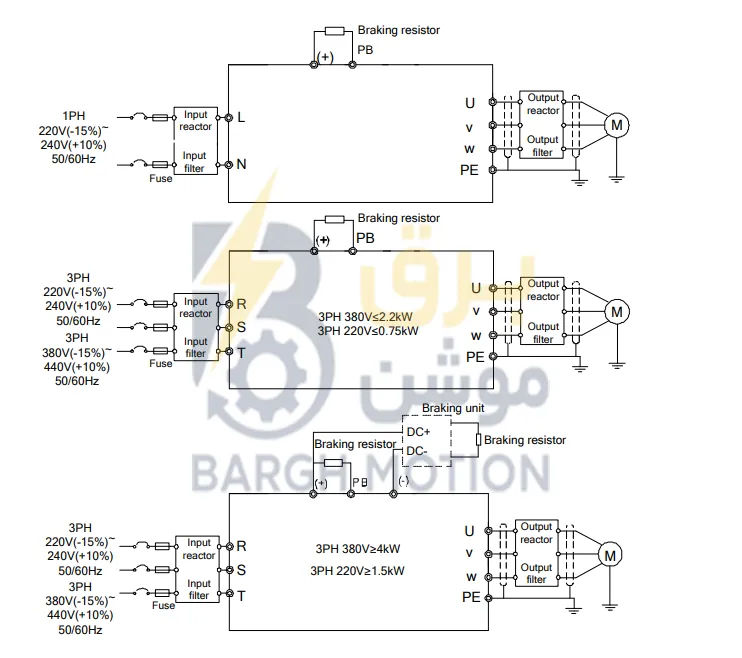

آشنایی با مدار قدرت درایو INVT
مدار قدرت درایو INVT مسیر اصلی ورود برق به درایو و انتقال انرژی الکتریکی از درایو به موتور است. این بخش معمولاً شامل ترمینال‌های ورودی برق، ترمینال‌های خروجی موتور، اتصال ارت و در برخی مدل‌ها مدار مربوط به مقاومت ترمز می‌شود.
بسته به مدل و توان درایو، ورودی می‌تواند تک‌فاز یا سه‌فاز باشد. به همین دلیل قبل از سیم‌کشی باید مشخص شود که مدل موردنظر با چه نوع برق ورودی کار می‌کند. آرایش ترمینال‌ها نیز ممکن است در مدل‌های مختلف INVT کمی متفاوت باشد.
اتصال برق ورودی درایو تک‌فاز
در مدل‌هایی از درایو INVT که ورودی تک‌فاز دارند، برق ورودی طبق نقشه مدل به ترمینال‌های L و N متصل می‌شود.
در مدار ارسالی، برق ورودی پس از عبور از تجهیزات حفاظتی و در صورت استفاده از فیلتر یا راکتور ورودی، به ترمینال‌های ورودی درایو می‌رسد.
سیم ارت نیز به ترمینال PE متصل می‌شود. ارت موتور نیز باید در مسیر حفاظتی مناسب به PE متصل شود.
اتصال برق ورودی درایو سه‌فاز
در مدل‌های سه‌فاز، سه فاز ورودی به ترمینال‌های R ، S و T متصل می‌شوند.
در نقشه ارسالی، فیوز و تجهیزات ورودی در مسیر قبل از ترمینال‌های R، S و T قرار گرفته‌اند. در صورت استفاده از فیلتر یا راکتور ورودی نیز این تجهیزات در سمت ورودی قرار می‌گیرند.
اتصال ارت درایو نیز از طریق ترمینال PE انجام می‌شود.
اتصال موتور به خروجی درایو
خروجی سه‌فاز درایو برای اتصال موتور از ترمینال‌های U ، V و W تشکیل شده است.
سه رشته خروجی موتور به این سه ترمینال متصل می‌شوند و سیم ارت موتور نیز به PE متصل می‌شود.
اگر در مدار از راکتور یا فیلتر خروجی استفاده شده باشد، این تجهیز بین خروجی درایو و موتور قرار می‌گیرد و اتصال آن باید مطابق نقشه و مشخصات همان تجهیز انجام شود.
نصب مقاومت ترمز درایو INVT
مقاومت ترمز برای جذب انرژی برگشتی موتور هنگام کاهش سرعت یا توقف استفاده می‌شود. محل اتصال آن به نوع درایو و ساختار مدار ترمز بستگی دارد.
در یکی از آرایش‌های نشان داده‌شده در نقشه، مقاومت ترمز مستقیماً بین ترمینال + و PB قرار می‌گیرد.
در آرایش مربوط به برخی توان‌های بالاتر، واحد ترمز جداگانه دیده می‌شود. در این حالت ترمینال‌های DC+ و DC- به واحد ترمز متصل شده و مقاومت ترمز به ترمینال‌های مخصوص آن واحد وصل می‌شود.

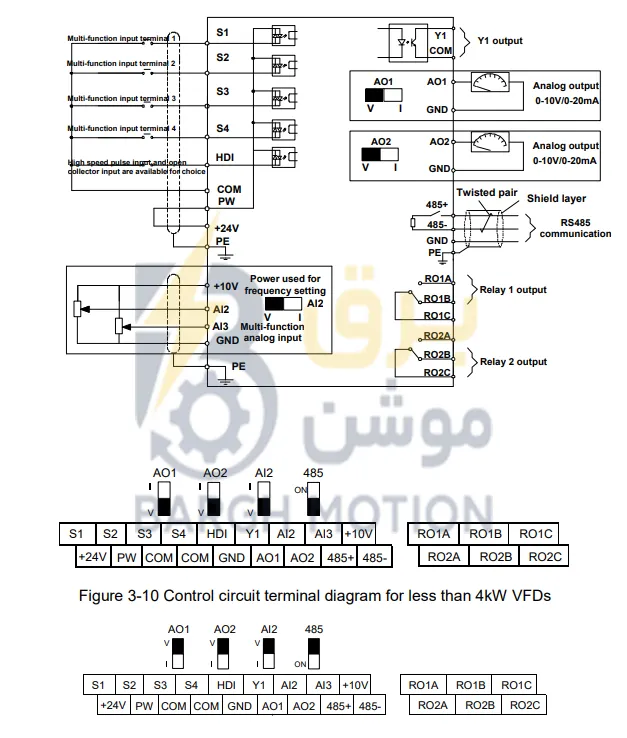

آشنایی با مدار فرمان درایو INVT
مدار فرمان درایو INVT برای دریافت فرمان‌های دیجیتال و آنالوگ و همچنین ارسال سیگنال به تجهیزات خارجی استفاده می‌شود. ترمینال‌های این بخش بسته به مدل ممکن است کمی متفاوت باشند، اما در نقشه مورد بررسی ورودی‌های دیجیتال، ورودی پالس، خروجی دیجیتال، ورودی و خروجی آنالوگ و خروجی‌های رله دیده می‌شوند.
در ادامه هر قسمت به‌صورت جداگانه بررسی می‌شود تا مشخص باشد برای هر نوع سیگنال، سیم‌ها به کدام ترمینال متصل می‌شوند.
اتصال ورودی دیجیتال S1 تا S4
ترمینال‌های S1 ، S2 ، S3 و S4 برای دریافت فرمان‌های دیجیتال استفاده می‌شوند.
برای ارسال یک فرمان دیجیتال، یک کلید، شستی، کنتاکت یا خروجی دیجیتال تجهیز خارجی در مدار قرار می‌گیرد و سیگنال به ورودی موردنظر مانند S1 ارسال می‌شود. مسیر مرجع مدار فرمان نیز از طریق ترمینال COM تکمیل می‌شود.
همین روش برای S2، S3 و S4 نیز قابل استفاده است. ترمینال +24V در نقشه برای تغذیه مدار فرمان دیده شده و PW نیز در ساختار ورودی‌های دیجیتال قرار دارد.
اتصال ورودی پالس HDI
ترمینال HDI در نقشه به‌عنوان ورودی با قابلیت دریافت سیگنال پالس مشخص شده است.
سیم سیگنال پالسی به HDI و مسیر مرجع آن به COM متصل می‌شود. بنابراین در زمان سیم‌کشی باید سیم سیگنال و سیم مرجع از یکدیگر به‌درستی تفکیک شوند.
مرجع سیگنال → COM
اتصال خروجی دیجیتال Y1
ترمینال Y1 خروجی دیجیتال مدار فرمان است. این خروجی برای ارسال یک وضعیت یا سیگنال کنترلی به مدار خارجی استفاده می‌شود.
Y1 را نباید با خروجی رله اشتباه گرفت. در این مدار Y1 یک خروجی ترانزیستوری یا Open Collector است و نحوه اتصال بار و تغذیه خارجی باید با مشخصات خروجی درایو مطابقت داشته باشد.
میتوانید تغذیه 24 ولت خود را به COM وصل کرده و از Y1 استفاده کنید
اتصال خروجی رله RO1
خروجی رله اول دارای سه ترمینال RO1A ، RO1B و RO1C است.
در آرایش نشان داده‌شده، RO1C ترمینال مشترک رله است، RO1A کنتاکت NO و RO1B کنتاکت NC را تشکیل میدهد. بنابراین بسته به اینکه مدار خارجی به حالت عادی باز یا عادی بسته نیاز داشته باشد، ترمینال مناسب انتخاب می‌شود.
اتصال خروجی رله RO2
رله دوم نیز دارای سه ترمینال RO2A ، RO2B و RO2C است.
این سه ترمینال مانند یک کنتاکت رله در اختیار مدار خارجی قرار می‌گیرند. ترمینال مشترک و کنتاکت‌های NO و NC برای ایجاد مسیر موردنظر مدار خارجی استفاده می‌شوند.
اتصال ورودی آنالوگ به صورت ولتاژی
ورودی‌های آنالوگ مانند AI2 و AI3 برای دریافت سیگنال آنالوگ از تجهیزات خارجی استفاده می‌شوند.
در حالت ولتاژی، سیم سیگنال به ورودی آنالوگ و سیم مرجع به GND متصل می‌شود.
مرجع سیگنال → GND
در صورت استفاده از پتانسیومتر، یک سر آن به +10V ، سر دیگر به GND و پایه متغیر به ورودی آنالوگ مانند AI2 متصل می‌شود.
پایه وسط → AI2
GND → سر دوم پتانسیومتر
اتصال ورودی آنالوگ به صورت جریانی
در صورتی که تجهیز خارجی سیگنال آنالوگ را به‌صورت جریانی ارسال کند، این سیگنال به ورودی آنالوگ مانند AI2 متصل می‌شود و مسیر برگشت سیگنال به GND متصل خواهد شد.
مسیر برگشت → GND
در نقشه، برای AI2 سلکتور V/I در نظر گرفته شده است؛ بنابراین قبل از اتصال سیگنال باید حالت مناسب ورودی انتخاب شود.
اتصال خروجی آنالوگ AO1
خروجی AO1 برای ارسال سیگنال آنالوگ از درایو به یک تجهیز خارجی استفاده می‌شود.
سیم سیگنال از AO1 و سیم مرجع از GND گرفته می‌شود. نوع خروجی، ولتاژی یا جریانی، باید مطابق وضعیت سلکتور مربوط به AO1 انتخاب شود.
GND → مرجع سیگنال
اتصال خروجی آنالوگ AO2
خروجی AO2 نیز یک کانال خروجی آنالوگ مستقل است که برای ارسال سیگنال به تجهیز خارجی استفاده می‌شود.
سیگنال از AO2 گرفته شده و مرجع آن از GND تأمین می‌شود.
GND → مرجع سیگنال
سلکتورهای V/I در مدار فرمان
در نقشه ترمینال‌های کنترلی، سلکتورهایی برای انتخاب نوع سیگنال آنالوگ وجود دارد. این انتخاب برای کانال‌های مشخص‌شده در نقشه انجام می‌شود و قبل از سیم‌کشی باید وضعیت سلکتور با نوع سیگنال مورد استفاده هماهنگ باشد.
سلکتور AI2
برای انتخاب حالت ورودی ولتاژی یا جریانی AI2 استفاده می‌شود.
سلکتور AO1
نوع خروجی آنالوگ AO1 را بین حالت‌های موجود روی نقشه انتخاب می‌کند.
سلکتور AO2
نوع خروجی آنالوگ AO2 را بر اساس مدار مورد استفاده مشخص می‌کند.
سلکتور 485
در آرایش نشان داده‌شده برای بخش RS485 نیز یک سلکتور دیده می‌شود که وضعیت آن باید مطابق ساختار اتصال ارتباطی تنظیم شود.
اتصال RS485
در قسمت ارتباط سریال، ترمینال‌های 485+ و 485- برای خطوط ارتباطی RS485 استفاده می‌شوند و GND به‌عنوان مرجع مدار در نقشه مشخص شده است.
برای اتصال RS485، زوج سیم ارتباطی به ترمینال‌های 485+ و 485- متصل می‌شود. در نقشه ارسالی استفاده از کابل زوج به‌هم‌تابیده و شیلد نیز نشان داده شده است تا سیم‌کشی ارتباطی در برابر نویز محیط صنعتی مقاوم‌تر باشد.
