منوال و تنظیم پارامتر سافت استارتر ATS48 اشنایدر
منوال و تنظیم پارامترهای سافت استارتر اشنایدر ATS48
سافت استارتر Schneider Electric Altistart 48 یا ATS48 برای راه‌اندازی و توقف کنترل‌شده موتورهای آسنکرون سه‌فاز استفاده می‌شود. تنظیم پارامترهای این دستگاه به کنترل جریان راه‌اندازی، تنظیم گشتاور، مدیریت توقف و فعال‌سازی حفاظت‌های موتور کمک می‌کند.
در این راهنما، پارامترهای منوهای SEt، PrO و drC بر اساس اطلاعاتی که از منوال ATS48 ارسال شده‌اند، در جدول‌های جداگانه قرار گرفته‌اند. همچنین وضعیت‌های نمایشگر و عملکرد بازگشت به تنظیمات کارخانه توضیح داده شده است.

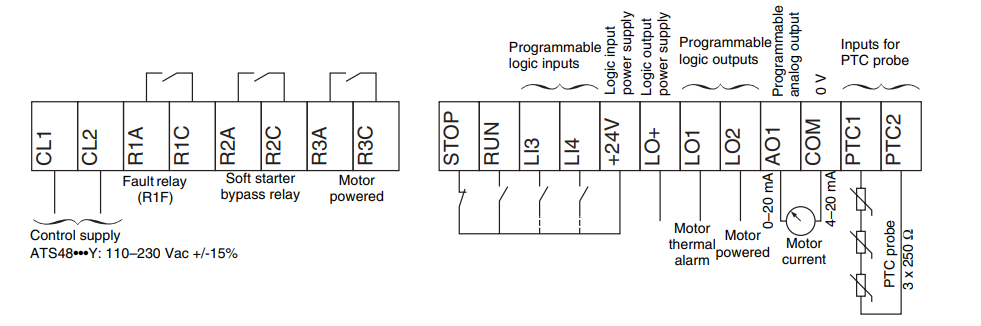

۱. آشنایی با منوهای سافت استارتر ATS48
برای تنظیم دستگاه، از کلیدهای روی پنل استفاده کنید و وارد منوی موردنظر شوید. پیش از تغییر پارامترها، مشخصات پلاک موتور و شرایط کاری بار را بررسی کنید. همه پارامترها در تمام شرایط قابل تغییر نیستند و برخی گزینه‌ها فقط در صورت فعال‌بودن عملکرد مرتبط نمایش داده می‌شوند.
| منو | کاربرد |
|---|---|
SEt | تنظیم جریان موتور، محدودیت جریان، رمپ راه‌اندازی و پارامترهای توقف |
PrO | تنظیم حفاظت‌های موتور و شرایط تشخیص خطا |
drC | تنظیمات پیشرفته مانند کنترل گشتاور، بوست ولتاژ و عملکردهای تکمیلی |
IO | منوی ورودی و خروجی‌ها در ساختار منوهای دستگاه |
St2 | منوی مربوط به مجموعه دوم تنظیمات در پیکربندی‌های پشتیبانی‌شده |
COP | منوی تنظیمات ارتباطات |
SUP | منوی مشاهده وضعیت و اطلاعات عملکرد دستگاه |
۲. جدول پارامترهای منوی SEt
منوی SEt برای تنظیم پارامترهای اصلی راه‌اندازی و توقف موتور استفاده می‌شود. مقدار مناسب به مشخصات موتور، نوع بار و زمان موردنیاز برای راه‌اندازی یا توقف بستگی دارد.
| کد پارامتر | عنوان | محدوده یا مقدار درج‌شده در منوال | توضیحات |
|---|---|---|---|
5D |
جریان نامی موتور | 0.4 تا 1.3 برابر ICL | مقدار را مطابق جریان نامی درج‌شده روی پلاک موتور تنظیم کنید. در متن منوال تأکید شده که مقدار انتخابی در این محدوده باشد. |
57I |
محدودیت جریان | 150 تا 700 درصد In؛ حداکثر محدود به 500 درصد ICL | حد جریان راه‌اندازی را تعیین می‌کند. مقدار کارخانه در متن منوال 400 درصد In ذکر شده است. |
| کد در متن ارسالی مشخص نبود | زمان رمپ شتاب | 1 تا 60 ثانیه؛ مقدار کارخانه 15 ثانیه | زمان رمپ راه‌اندازی را تنظیم می‌کند. زمان واقعی شتاب‌گیری موتور به بار و محدودیت جریان نیز بستگی دارد. |
IG# |
گشتاور اولیه | 0 تا 100 درصد TN؛ مقدار کارخانه 20 درصد | گشتاور اولیه اعمال‌شده هنگام شروع حرکت را تعیین می‌کند. کد در متن OCR ارسالی به همین شکل دیده می‌شد. |
StY |
نوع توقف | -d-، -b-، -F- |
-d- توقف با رمپ کاهش سرعت، -b- توقف با ترمز دینامیکی و -F- توقف آزاد است. |
| کد در متن ارسالی مشخص نبود | زمان رمپ کاهش سرعت | 1 تا 60 ثانیه | این پارامتر در حالت توقف رمپی -d- کاربرد دارد. |
| کد در متن ارسالی مشخص نبود | گشتاور نهایی کاهش سرعت | 0 تا 100 درصد | در حالت توقف رمپی و در صورت فعال‌بودن CLP قابل استفاده است. |
brC |
گشتاور ترمز | 0 تا 100 درصد | برای تنظیم سطح گشتاور ترمز در حالت توقف دینامیکی -b- استفاده می‌شود. |
EbA |
زمان تزریق ترمز | 20 تا 100 درصد؛ مقدار کارخانه 20 درصد | مقدار زمان تزریق ترمز را مطابق توضیح منوال و شرایط کاربرد تنظیم کنید. |
۳. جدول پارامترهای منوی PrO
منوی PrO به تنظیم حفاظت‌های موتور و تشخیص شرایط غیرعادی اختصاص دارد. مقادیر این بخش باید با شرایط واقعی موتور و بار هماهنگ باشند. در مواردی که متن ارسالی کد یا محدوده عددی را مشخص نکرده است، همان عنوان عملکردی حفظ شده و کد حدس زده نشده است.
| کد پارامتر | عنوان | محدوده یا مقدار | عملکرد |
|---|---|---|---|
tHP |
کلاس حفاظت حرارتی | کلاس‌های قابل انتخاب دستگاه | کلاس حفاظت حرارتی موتور را متناسب با مشخصات موتور و شرایط راه‌اندازی تعیین می‌کند. |
ULL |
حفاظت کم‌باری | مطابق گزینه‌های دستگاه | برای تشخیص وضعیت کم‌باری موتور استفاده می‌شود. |
LUL |
آستانه کم‌باری | مقدار قابل تنظیم در دستگاه | سطح تشخیص کم‌باری را مشخص می‌کند. |
tUL |
زمان تشخیص کم‌باری | مقدار قابل تنظیم در دستگاه | زمان تشخیص وضعیت کم‌باری را تعیین می‌کند. |
tLS |
حداکثر زمان راه‌اندازی | مقدار قابل تنظیم در دستگاه | برای تشخیص طولانی‌شدن زمان راه‌اندازی موتور به کار می‌رود. |
OIL |
حفاظت اضافه‌بار | مطابق گزینه‌های دستگاه | عملکرد مربوط به تشخیص اضافه‌بار را کنترل می‌کند. |
LOC |
آستانه اضافه‌بار | مقدار قابل تنظیم در دستگاه | سطح تشخیص اضافه‌بار را تعیین می‌کند. |
tOL |
زمان تشخیص اضافه‌بار | مقدار قابل تنظیم در دستگاه | زمان تشخیص وضعیت اضافه‌بار را تنظیم می‌کند. |
| کد در متن ارسالی مشخص نبود | حفاظت توالی فاز | مطابق گزینه‌های دستگاه | برای بررسی ترتیب فازهای ورودی استفاده می‌شود. |
| کد در متن ارسالی مشخص نبود | تأخیر پیش از راه‌اندازی | مقدار قابل تنظیم در دستگاه | زمان انتظار پیش از راه‌اندازی را تعیین می‌کند. |
| کد در متن ارسالی مشخص نبود | آستانه فقدان فاز | مقدار قابل تنظیم در دستگاه | برای تشخیص شرایط مربوط به فقدان یا افت جریان فاز استفاده می‌شود. |
| کد در متن ارسالی مشخص نبود | حسگرهای حرارتی PTC | مطابق گزینه‌های دستگاه | تنظیم مرتبط با استفاده از حسگر حرارتی موتور را شامل می‌شود. |
| کد در متن ارسالی مشخص نبود | راه‌اندازی مجدد خودکار | مطابق گزینه‌های دستگاه | رفتار راه‌اندازی مجدد را در شرایط پشتیبانی‌شده کنترل می‌کند. استفاده از آن باید با الزامات ایمنی ماشین سازگار باشد. |
| کد در متن ارسالی مشخص نبود | بازنشانی وضعیت حرارتی | فرمان بازنشانی | برای بازنشانی وضعیت حرارتی ذخیره‌شده، مطابق شرایط تعریف‌شده در منوال استفاده می‌شود. |
۴. جدول پارامترهای منوی drC
منوی drC شامل تنظیمات پیشرفته مرتبط با گشتاور، رفتار راه‌اندازی و توقف و برخی تنظیمات تکمیلی دستگاه است.
| کد پارامتر | عنوان | محدوده یا مقدار | توضیحات |
|---|---|---|---|
tLI |
محدودیت گشتاور | مطابق محدوده منوال | حد گشتاور موتور را تعیین می‌کند. |
bSt |
بوست ولتاژ | مطابق محدوده منوال | برای اعمال افزایش ولتاژ در شروع راه‌اندازی و کمک به غلبه بر گشتاور اولیه موردنیاز استفاده می‌شود. |
SSt |
آزمایش با موتور کوچک | فعال یا غیرفعال | عملکرد مربوط به آزمایش دستگاه با موتور کوچک را کنترل می‌کند. شرایط استفاده را مطابق منوال بررسی کنید. |
CLP |
کنترل گشتاور | فعال یا غیرفعال | کنترل گشتاور را فعال یا غیرفعال می‌کند. بعضی تنظیمات توقف رمپی به فعال‌بودن این عملکرد وابسته‌اند. |
| کد در متن ارسالی مشخص نبود | جبران افت استاتور | مقدار قابل تنظیم در دستگاه | برای اصلاح رفتار گشتاور در شرایط مشخص استفاده می‌شود. |
| کد در متن ارسالی مشخص نبود | بهره کاهش سرعت | مقدار قابل تنظیم در دستگاه | برای تنظیم رفتار کاهش سرعت در حالت‌های پشتیبانی‌شده استفاده می‌شود. |
| کد در متن ارسالی مشخص نبود | عملکرد Cascade | مطابق گزینه‌های دستگاه | تنظیم مرتبط با عملکرد Cascade را شامل می‌شود. |
| کد در متن ارسالی مشخص نبود | ولتاژ شبکه | مطابق ولتاژ شبکه و گزینه‌های دستگاه | ولتاژ شبکه را در تنظیمات مربوطه مشخص می‌کند. |
| کد در متن ارسالی مشخص نبود | فرکانس شبکه | مطابق فرکانس شبکه | تنظیم مرتبط با فرکانس شبکه را شامل می‌شود. |
| کد در متن ارسالی مشخص نبود | بازنشانی شمارنده انرژی و زمان کارکرد | فرمان بازنشانی | برای بازنشانی شمارنده‌های مربوطه طبق منوال استفاده می‌شود. |
FCS |
بازگشت به تنظیمات کارخانه | گزینه‌های تعریف‌شده در دستگاه | برای بازگرداندن تنظیمات به مقادیر کارخانه استفاده می‌شود. پیش از انجام این کار، مقادیر فعلی را ثبت کنید. |
۵. وضعیت‌های نمایشگر ATS48
کدهای نمایشگر وضعیت عملکرد دستگاه را نشان میدهند و لزوماً به معنی وجود خطا نیستند.
| کد نمایشگر | معنی | توضیحات |
|---|---|---|
nLP | نبود برق قدرت | وضعیت مربوط به نبود تغذیه بخش قدرت دستگاه. |
rdY | آماده‌به‌کار | دستگاه در وضعیت آماده برای کار قرار دارد. |
tbS | انتظار زمانی | دستگاه در وضعیت انتظار مرتبط با زمان‌بندی قرار دارد. |
HEA | پیش‌گرمایش | عملکرد پیش‌گرمایش فعال است. |
brL | ترمز | دستگاه در وضعیت مربوط به ترمز قرار دارد. |
Stb | انتظار در Cascade | وضعیت انتظار مربوط به عملکرد Cascade. |
۶. بازگشت به تنظیمات کارخانه ATS48
پارامتر FCS در منوی drC برای بازگرداندن تنظیمات به مقادیر کارخانه استفاده می‌شود. پیش از اجرای این عملکرد، تنظیمات فعلی دستگاه را یادداشت کنید؛ پس از بازنشانی ممکن است لازم باشد پارامترهای موتور، توقف و حفاظت‌ها را دوباره تنظیم کنید.
اگر هدف فقط اصلاح یک پارامتر مشخص است، بهتر است همان پارامتر را بررسی و اصلاح کنید و از بازنشانی کامل تنظیمات خودداری کنید، مگر اینکه انجام آن ضروری باشد.
۷. نکات مهم هنگام تنظیم پارامترها
- جریان نامی موتور را از روی پلاک آن بررسی کنید.
- محدودیت جریان و گشتاور را متناسب با شرایط واقعی راه‌اندازی انتخاب کنید.
- برای توقف رمپی، نوع توقف
StYرا با نیاز بار هماهنگ کنید. - پارامترهای وابسته به حالت توقف یا فعال‌بودن
CLPفقط در شرایط تعریف‌شده قابل استفاده‌اند. - پیش از بازنشانی کارخانه با
FCS، مقادیر فعلی را ثبت کنید. - حفاظت‌ها را برای جلوگیری از تریپ به‌صورت غیرایمن غیرفعال نکنید.
