ارور PLC دلتا؛ معرفی رایج ترین خطاها و روش رفع آن ها

ارور PLC دلتا یکی از چالش‌های رایج در اتوماسیون صنعتی است که با تحلیل دقیق کدهای خطا و بررسی وضعیت چراغ‌های نشانگر (LED) روی ماژول CPU، در کوتاه‌ترین زمان قابل عیب‌یابی و رفع است.  سیستم‌های کنترل منطقی قابل برنامه ‌ریزی (PLC) دلتا، به عنوان قلب تپنده بسیاری از اتوماسیون‌های صنعتی، نقشی حیاتی در عملکرد روان و پیوسته خطوط تولید و فرآیندهای صنعتی ایفا می‌کنند. با این حال، مانند هر سیستم پیچیده الکترونیکی، این دستگاه‌ها نیز ممکن است در طول زمان با خطاها و ارورهای مختلفی مواجه شوند که می‌تواند منجر به توقف ناخواسته فرآیندها و زیان‌های اقتصادی گردد.

درک صحیح این ارورها، شناسایی دلایل بروز آن‌ها و به ‌کارگیری روش‌های مؤثر برای رفعشان، از مهارت‌های اساسی مهندسان اتوماسیون و تکنسین‌های تعمیر و نگهداری است. این مقاله از برق موشن به معرفی رایج‌ترین خطاهای مشاهده شده در تعمیر PLC دلتا و ارائه راهکارهای عملی برای عیب ‌یابی و رفع آن‌ها می‌پردازد تا به حفظ پایداری و کارایی سیستم‌های صنعتی کمک کند.

آشنایی با معماری و اجزای کلیدی PLC دلتا برای درک بهتر خطاها

برای عیب‌ یابی مؤثر و درک عمیق‌تر ارور PLC دلتا، آشنایی با ساختار معماری و اجزای اصلی آن‌ها امری ضروری است. قلب تپنده هر PLC، واحد پردازش مرکزی (CPU) است که وظیفه اجرای منطق برنامه، پردازش ورودی‌ها و کنترل خروجی‌ها را بر عهده دارد. عملکرد صحیح CPU مستقیماً به منبع تغذیه (Power Supply) وابسته است؛ هرگونه نوسان یا قطعی در ولتاژ ورودی می‌تواند منجر به خطاهای سیستمی یا حتی خرابی CPU شود.

ماژول‌های ورودی وظیفه دریافت سیگنال از سنسورها و تجهیزات میدانی را دارند و ماژول‌های خروجی این سیگنال‌ها را به عملگرها (مانند رله‌ها، کنتاکتورها و درایوها) منتقل می‌کنند. خرابی در این ماژول‌ها، چه از نظر سخت‌افزاری و چه نرم‌افزاری، می‌تواند باعث عدم دریافت صحیح اطلاعات یا ارسال دستورات اشتباه گردد.

کارت حافظه (Memory Card) در برخی مدل‌ها، محل ذخیره‌ سازی برنامه و داده‌هاست و خرابی یا عدم سازگاری آن، خطاهای مربوط به بارگذاری یا اجرای برنامه را ایجاد می‌کند. همچنین، ماژول‌های ارتباطی (Communication Modules) که امکان تبادل داده با سایر PLCها، HMIها، یا سیستم‌های SCADA را فراهم می‌کنند، در صورت نقص، خطاهای ارتباطی را به سیستم تحمیل می‌کنند. درک نحوه تعامل این اجزا با یکدیگر، کلید شناسایی منبع اصلی خطا و اقدام اصلاحی مؤثر خواهد بود.

انواع ارور PLC دلتا: دسته‌ بندی و بررسی اولیه

ارور PLC دلتا را می‌توان بر اساس ماهیت و منشأ آن‌ها به دسته‌های اصلی زیر تقسیم کرد که درک این دسته  ‌بندی‌ها، اولین گام در فرآیند عیب‌ یابی مؤثر است:

1. خطاهای سخت ‌افزاری (Hardware Errors): این دسته از خطاها به مشکلات فیزیکی در اجزای PLC مربوط می‌شوند.
2. خطاهای نرم ‌افزاری و برنامه ‌نویسی (Software & Programming Errors): این خطاها ناشی از اشکالات موجود در برنامه نوشته شده برای PLC یا تنظیمات نرم‌افزاری نادرست هستند.
3. خطاهای سیستمی و اجرایی (System & Runtime Errors): این خطاها در حین اجرای برنامه و در سطح سیستم عامل PLC رخ می‌دهند.
4. خطاهای خارجی (External Errors): این خطاها ناشی از عوامل خارج از خود PLC و برنامه آن هستند، اما بر عملکرد PLC تأثیر می‌گذارند. شناخت این دسته‌بندی‌ها به ما کمک می‌کند تا با دیدی سیستماتیک، به سمت عیب‌یابی هدفمند حرکت کنیم.

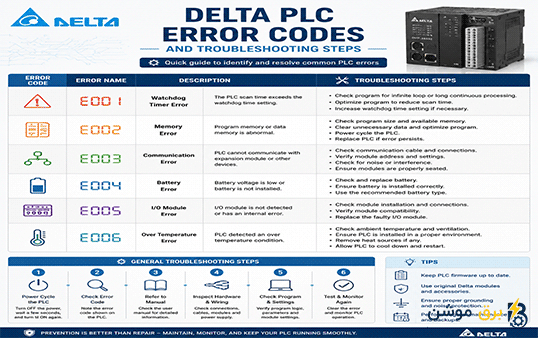

کدهای خطای رایج در PLC دلتا: دسته ‌بندی و بررسی اولیه

PLCهای دلتا، مانند سایر سیستم‌های کنترلی، برای اطلاع ‌رسانی از وضعیت خود و بروز مشکلات احتمالی، از کدهای خطای استانداردی استفاده می‌کنند. درک این کدها و دسته ‌بندی اولیه آن‌ها، اولین گام حیاتی در فرآیند عیب ‌یابی است. این کدها معمولاً بر روی نمایشگر HMI متصل به PLC، نرم‌افزار مانیتورینگ (مانند ISPSoft یا Delta Screen Editor)، یا حتی از طریق LEDهای وضعیت بر روی خود PLC قابل مشاهده هستند.

به طور کلی، کدهای خطای PLC دلتا را می‌توان به دسته‌های زیر تقسیم کرد:

• کدهای خطای سیستمی: این کدها معمولاً نشان‌ دهنده مشکلات جدی در سخت‌افزار اصلی PLC، مانند CPU، منبع تغذیه، یا حافظه هستند. این خطاها اغلب منجر به توقف کامل عملکرد PLC می‌شوند و نیاز به بررسی دقیق سخت‌افزاری دارند. مثال‌هایی مانند خطای “0x0001” (CPU Run Error) یا خطای “0x1000” (Memory Error) در این دسته قرار می‌گیرند.
• کدهای خطای ارتباطی: این دسته از کدها حاکی از بروز مشکل در تبادل داده بین PLC و سایر دستگاه‌ها (مانند HMI، کامپیوتر، یا PLCهای دیگر) است. دلایل آن می‌تواند شامل اشکال در کابل ‌کشی، تنظیمات نادرست پارامترهای ارتباطی (مانند Baud Rate، آدرس دستگاه)، یا خرابی ماژول ارتباطی باشد. کدهایی مانند “Error Code 10” (Communication Timeout) یا “Error Code 20” (Data Mismatch) در این گروه قرار دارند.
• کدهای خطای ورودی/خروجی: این خطاها به مشکلات مربوط به ماژول‌های ورودی و خروجی PLC اشاره دارند. ممکن است ناشی از اتصال کوتاه، بار اضافی بر روی خروجی‌ها، ولتاژ نامناسب ورودی، یا خرابی خود ماژول باشد. کدهایی مانند “Output Overload” یا “Input Signal Anomaly” در این دسته جای می‌گیرند.
• کدهای خطای برنامه: این خطاها مربوط به اشکالات موجود در منطق برنامه نوشته شده برای PLC است. این می‌تواند شامل خطاهای دسترسی به حافظه، حلقه‌های بی‌نهایت، یا استفاده از دستورات نامعتبر باشد. کدهایی مانند “Memory Access Violation” یا “Illegal Instruction” در این گروه قرار می‌گیرند.

خطاهای مربوط به منبع تغذیه (Power Supply Errors) و راهکارهای بازیابی

خطاهای مربوط به منبع تغذیه در PLCهای دلتا، که وظیفه تأمین ولتاژ پایدار را دارد، می‌تواند به دلایل مختلفی از جمله قطع برق ورودی، خرابی داخلی خود منبع، اتصالات نامناسب، یا بار اضافی رخ دهد. علائم این خطاها شامل عدم روشن شدن کامل PLC، ریست‌های ناگهانی، یا گزارش ولتاژ نامناسب است.

برای بازیابی، ابتدا باید اتصالات برق ورودی و خروجی را بررسی کرده، از وجود ولتاژ صحیح و عدم وجود اتصال کوتاه اطمینان حاصل کرد، و در صورت نیاز، فیوز محافظ را چک یا تعویض نمود. اگر مشکل پابرجا بود، ممکن است نیاز به استفاده از دستگاه‌های پایدارکننده ولتاژ (مانند UPS) یا در نهایت، تعویض خود منبع تغذیه با مدلی با مشخصات فنی مشابه و ظرفیت کافی باشد.

خطاهای ارتباطی: دلایل بروز و روش‌های رفع مشکل در شبکه‌های صنعتی

خطاهای ارتباطی در شبکه‌های صنعتی مبتنی بر PLC دلتا، موانعی هستند که مانع از تبادل صحیح داده بین دستگاه‌های مختلف (مانند PLCها، HMIها، درایوها، سنسورها و سیستم‌های SCADA) می‌شوند. این خطاها می‌توانند ناشی از دلایل متعددی باشند: مشکلات در لایه فیزیکی (مانند کابل ‌کشی آسیب ‌دیده، کانکتورهای شل یا معیوب، نویزهای الکترومغناطیسی)، تنظیمات نادرست پارامترهای ارتباطی (مانند Baud rate، آدرس دستگاه، Parity bit)، تداخل پروتکل‌ها، یا حتی اشکال در نرم‌افزار ارتباطی دستگاه‌ها.

روش‌های رفع این مشکلات شامل بررسی دقیق کابل‌ها و اتصالات، اطمینان از تطابق کامل تنظیمات ارتباطی در تمام دستگاه‌های شبکه (مطابق با مستندات پروتکل مورد استفاده مانند Modbus RTU/TCP، Profibus، یا اترنت صنعتی)، استفاده از تجهیزات جانبی مناسب برای کاهش نویز (مانند کابل‌های شیلددار و فیلترها)، و در نهایت، عیب‌ یابی نرم‌افزاری و بررسی لاگ‌های خطا در دستگاه‌ها برای شناسایی دقیق‌تر منشأ مشکل است.

بررسی خطاهای مربوط به کارت حافظه و حافظه داخلی PLC

خطاهای مربوط به حافظه در PLCهای دلتا، چه در کارت حافظه جانبی (مانند کارت SD) و چه در حافظه داخلی (مانند حافظه فلش یا RAM)، می‌توانند عملکرد صحیح سیستم را مختل کرده و منجر به توقف برنامه یا از دست رفتن داده‌ها شوند.

این خطاها معمولاً ناشی از عواملی چون خرابی فیزیکی کارت حافظه، پر شدن ظرفیت حافظه، استفاده از کارت حافظه ناسازگار یا با کیفیت پایین، خطاهای خواندن/نوشتن به دلیل نوسانات برق، یا نقص در خود حافظه داخلی PLC است. علائم رایج این خطاها شامل پیام‌های خطای مربوط به “Memory Error”، “Card Error”، “Write Protect” فعال، یا عدم توانایی در بارگذاری برنامه و داده‌ها پس از ریست شدن PLC است.

برای رفع این مشکلات، ابتدا باید از سلامت و سازگاری کارت حافظه اطمینان حاصل کرده، در صورت لزوم آن را فرمت نمود (با احتیاط از داده‌ها)، ظرفیت حافظه را بررسی و در صورت نیاز، حافظه اضافی اضافه کرد، و همچنین اتصالات کارت حافظه و وضعیت تهویه PLC را چک نمود. در صورت بروز مشکل در حافظه داخلی، ممکن است نیاز به بازگردانی PLC به تنظیمات کارخانه یا در موارد حاد، تعمیر یا تعویض ماژول حافظه یا کل CPU باشد.

روش‌های پیشگیرانه برای جلوگیری از بروز ارور در PLC دلتا

برای به حداقل رساندن احتمال بروز خطا در PLC دلتا و تضمین عملکرد پایدار سیستم‌های صنعتی، اتخاذ رویکردهای پیشگیرانه حیاتی است. این رویکردها شامل نصب و راه‌اندازی صحیح و اصولی PLC مطابق با دستورالعمل‌های سازنده، اطمینان از کیفیت و پایداری منبع تغذیه با استفاده از محافظ ‌های ولتاژ و UPS، و همچنین تأمین تهویه مناسب محیطی برای جلوگیری از داغ شدن بیش از حد قطعات است.

علاوه بر این، استفاده از کابل ‌کشی استاندارد و با کیفیت، عایق ‌بندی مناسب در برابر نویزهای الکترومغناطیسی، اجرای منظم بازبینی‌های دوره‌ای سیستم، به‌ روزرسانی میان‌افزار (Firmware) PLC در صورت نیاز و با دقت، و همچنین برنامه ‌نویسی ماژولار، خوانا و با در نظر گرفتن مدیریت خطا (Error Handling) در نرم‌افزار، نقش کلیدی در پیشگیری از انواع خطاهای سخت‌افزاری، نرم‌افزاری و ارتباطی ایفا می‌کند.

ابزارها و نرم‌ افزارهای تخصصی برای عیب ‌یابی و مانیتورینگ خطاهای PLC دلتا

برای عیب ‌یابی و پایش مؤثر خطاهای PLC دلتا، بهره‌گیری از ابزارها و نرم‌افزارهای تخصصی امری ضروری است.

• مهم‌ترین نرم‌افزار در این زمینه، ISPSoft است که محیط توسعه یکپارچه (IDE) دلتا برای برنامه‌ نویسی، پیکربندی و اشکال ‌زدایی (Debugging) PLCهای سری DVP، AS و EH محسوب می‌شود. این نرم‌افزار امکان مشاهده آنلاین وضعیت ورودی/خروجی‌ها، رصد مقادیر ثبات‌ها (Registers)، اجرای دستورات اشکال ‌زدایی مانند Step-by-step execution و Breakpoints، و همچنین مشاهده و تحلیل کدهای خطای سیستمی و برنامه ‌نویسی را فراهم می‌کند.
• نرم‌افزار Delta Screen Editor نیز برای طراحی و ارتباط با HMIهای دلتا به کار می‌رود و امکان نمایش آلارم‌ها و کدهای خطا را بر روی صفحه نمایشگر فراهم می‌آورد.
• علاوه بر این، ابزارهای سخت‌افزاری مانند مولتی‌مترهای دیجیتال برای بررسی مقادیر ولتاژ و پیوستگی مدار، اسیلوسکوپ برای تحلیل سیگنال‌های ارتباطی و بررسی دقیق نویز، و تستر کابل شبکه برای اطمینان از سلامت فیزیکی اتصالات، کاربرد فراوانی دارند.
• در محیط ‌های صنعتی پیشرفته‌تر، سیستم‌های SCADA و HMIهای صنعتی نیز قابلیت جمع‌آوری، ثبت و نمایش تاریخچه خطاها (Alarm History) را دارند که برای تحلیل روند مشکلات و تشخیص علل ریشه‌ای بسیار مفید است.

حل عملی خطاهای پیچیده PLC دلتا در سناریوهای صنعتی

حل خطاهای پیچیده PLC دلتا در محیط‌ های صنعتی نیازمند رویکردی سیستماتیک و چندوجهی است؛ ابتدا با استفاده از نرم‌افزارهایی چون ISPSoft، وضعیت آنلاین PLC، مقادیر رجیسترها و لاگ خطاها به دقت بررسی می‌شود تا منبع اصلی خطا (سخت‌افزاری، نرم‌افزاری، ارتباطی یا خارجی) شناسایی گردد. در مواجهه با خطاهای ارتباطی پیچیده، تست دقیق کابل‌ها، پارامترهای شبکه و پروتکل ارتباطی، و در صورت لزوم، استفاده از ابزارهای تحلیل شبکه اهمیت می‌یابد.

برای خطاهای نرم‌افزاری، بازبینی دقیق منطق برنامه، شرایط شرطی، و مدیریت خطاها در بخش‌های بحرانی سیستم، همراه با استفاده از قابلیت‌های Debug در ISPSoft، ضروری است. در شرایطی که خطا به سخت‌افزار مربوط می‌شود، تعویض ماژول مشکوک (مانند CPU، منبع تغذیه، یا ماژول I/O) پس از اطمینان از قطع برق و رعایت نکات ایمنی، اغلب راه‌حل عملی است، هرچند که در موارد نادر، ممکن است نیاز به بازنگری در طراحی کلی سیستم یا ارتقاء آن باشد.
