آموزش تعمیر اینورتر؛ از تشخیص خرابی تا تست نهایی

اولین مرحله در تعمیر اینورتر چیست؟

اولین مرحله، ثبت علائم خرابی است. باید مشخص شود اینورتر چه زمانی از کار افتاده و قبل از خرابی در چه شرایطی کار می‌کرده است.

اگر دستگاه هنگام کار ناگهان خاموش شده، بعد از وصل برق روشن نمی‌شود، نمایشگر خطا نشان می‌دهد یا موتور با وجود دریافت فرمان حرکت نمی‌کند، هرکدام می‌تواند مسیر متفاوتی برای عیب‌یابی ایجاد کند.

بررسی سابقه خرابی درایو

قبل از باز کردن اینورتر بهتر است شرایط کاری دستگاه مشخص شود. توان موتور، ولتاژ ورودی، نوع بار، ساعات کار، دمای تابلو و کد خطای نمایش داده شده اطلاعات مهمی برای تعمیرکار هستند.

یک اینورتر ممکن است پس از سال‌ها کار در محیط گرم و آلوده دچار مشکل شود و در شرایطی دیگر، خرابی بلافاصله پس از یک نوسان شدید برق اتفاق بیفتد.

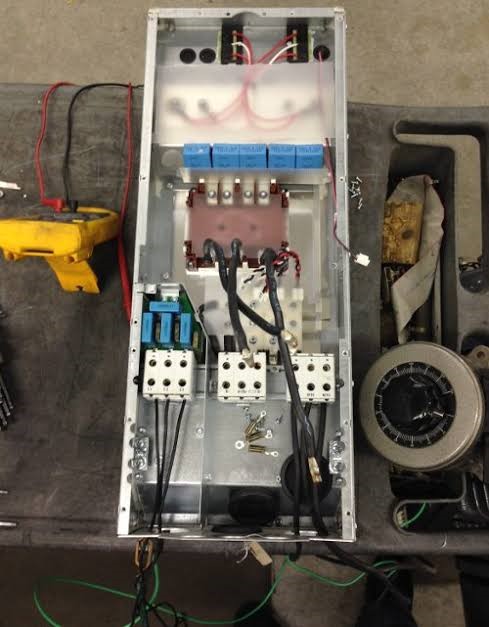

باز کردن اینورتر برای تعمیر

پس از قطع کامل تغذیه و رعایت الزامات ایمنی، بدنه دستگاه باز می‌شود تا وضعیت داخلی آن بررسی شود. هنگام باز کردن نباید فقط به دنبال قطعه سوخته بود؛ بسیاری از خرابی‌ها بدون ایجاد آثار ظاهری اتفاق می‌افتند.

بردهای الکترونیکی، هیت‌سینک، فن، خازن‌ها، ترمینال‌ها، سیم‌ها و اتصالات داخلی باید با دقت بررسی شوند.

بررسی آلودگی و گردوغبار داخل اینورتر

گردوغبار روی برد و هیت‌سینک می‌تواند انتقال حرارت را کاهش دهد و در محیط‌های صنعتی روی عملکرد دستگاه تأثیر بگذارد.

در فرآیند تعمیر درایو، تمیزکاری اصولی می‌تواند بخشی از سرویس باشد، اما تمیز کردن دستگاه نباید جای تشخیص خرابی قطعات را بگیرد.

بررسی برد کنترل اینورتر

برد کنترل وظیفه پردازش فرمان‌ها و مدیریت عملکرد درایو را بر عهده دارد. خرابی این قسمت می‌تواند باعث ایجاد خطاهای غیرعادی، اجرا نشدن فرمان RUN، اختلال در تنظیمات یا ارتباط نادرست با مدار قدرت شود.

در بررسی برد کنترل باید وضعیت کانکتورها، مسیرهای تغذیه، قطعات الکترونیکی و آثار حرارت یا خوردگی بررسی شود.

خرابی مدار تغذیه داخلی

یکی از قسمت‌های مهم در تعمیر اینورتر، مدار تغذیه داخلی است. این مدار ولتاژهای موردنیاز بخش‌های مختلف درایو را فراهم می‌کند.

خرابی مدار تغذیه ممکن است باعث خاموشی کامل نمایشگر، ریست شدن دستگاه، روشن و خاموش شدن متناوب یا عملکرد ناپایدار برد کنترل شود.

وقتی نمایشگر اینورتر روشن نمی‌شود

خاموش بودن نمایشگر لزوماً به معنی خرابی برد اصلی نیست. ابتدا مسیر تغذیه و بخش‌های مرتبط باید بررسی شوند و سپس در صورت نیاز مدار تغذیه داخلی مورد بررسی تخصصی قرار گیرد.

بررسی کیپد و نمایشگر

گاهی خود اینورتر از نظر عملکرد داخلی مشکلی ندارد اما کیپد یا ارتباط آن با برد کنترل دچار ایراد شده است. خرابی کلیدها، نمایشگر، کانکتور یا کابل ارتباطی می‌تواند باعث اختلال در تنظیم و کنترل دستگاه شود.

بررسی فن خنک‌کننده

فن یکی از قطعات مهم سیستم خنک‌کاری درایو است. کاهش سرعت فن، گیرکردن پره‌ها یا خرابی موتور فن می‌تواند دمای داخلی را افزایش دهد.

اگر یک اینورتر پس از مدتی کار دچار خطای حرارتی می‌شود، سیستم خنک‌کاری باید در کنار مدار قدرت بررسی شود.

هیت‌سینک و انتقال حرارت

قطعات قدرت هنگام کار گرما تولید می‌کنند و هیت‌سینک وظیفه انتقال این حرارت را بر عهده دارد. تجمع آلودگی یا اختلال در انتقال حرارت می‌تواند باعث افزایش دمای قطعات شود.

بررسی خازن‌های داخلی

خازن‌های الکترولیتی در قسمت‌های مختلف درایو استفاده می‌شوند. افزایش سن، دمای بالا و شرایط کاری نامناسب می‌تواند عملکرد آن‌ها را تحت تأثیر قرار دهد.

بادکردگی یا نشتی نشانه‌ای برای بررسی بیشتر است، اما نبودن علائم ظاهری به تنهایی سلامت خازن را تضمین نمی‌کند.

مدار پیش‌شارژ درایو

در برخی ساختارهای اینورتر، مدار پیش‌شارژ برای کنترل جریان اولیه شارژ خازن‌های باس DC استفاده می‌شود. خرابی این قسمت می‌تواند باعث رفتار غیرعادی هنگام روشن شدن دستگاه شود.

بررسی سنسور جریان

درایو برای کنترل جریان و حفاظت از موتور به اطلاعات اندازه‌گیری جریان نیاز دارد. خرابی سنسور جریان یا مدار دریافت سیگنال آن می‌تواند باعث ایجاد خطاهای غیرواقعی یا عملکرد نادرست شود.

بررسی مدار کنترل موتور

بخش کنترل موتور وظیفه ایجاد فرمان مناسب برای مدار قدرت را بر عهده دارد. اختلال در این قسمت می‌تواند باعث شود درایو روشن باشد اما خروجی مورد انتظار ایجاد نشود.

بررسی درایور گیت

درایور گیت وظیفه ارسال سیگنال‌های مناسب به قطعات قدرت را دارد. خرابی این قسمت ممکن است باعث شود قطعه قدرت سالم باشد اما فرمان صحیح برای عملکرد دریافت نکند.

چرا تعویض مستقیم قطعه اشتباه است؟

اگر یک قطعه قدرت در اینورتر آسیب دیده باشد، تعویض همان قطعه بدون پیدا کردن علت اصلی می‌تواند باعث تکرار خرابی شود.

برای مثال مشکل سیستم خنک‌کاری یا مدار درایور می‌تواند باعث آسیب مجدد قطعه قدرت شود. بنابراین تعمیر اصولی باید شامل پیدا کردن علت اولیه و بررسی قطعات مرتبط باشد.

بررسی ترمینال‌های اینورتر

شل شدن ترمینال‌ها، حرارت بیش از حد و اکسید شدن محل اتصال می‌تواند باعث ایجاد مقاومت اضافی در مسیر برق شود.

ترمینال‌های ورودی، خروجی موتور و ترمینال‌های کنترلی باید از نظر وضعیت مکانیکی و آثار حرارت بررسی شوند.

بررسی ورودی‌های فرمان

اگر درایو روشن است اما با فرمان خارجی اجرا نمی‌شود، باید ورودی‌های دیجیتال و آنالوگ بررسی شوند. ممکن است مشکل از سیم‌کشی، منبع فرمان یا تنظیمات ورودی باشد.

بررسی مرجع فرکانس

در بعضی کاربردها فرمان RUN وجود دارد اما مرجع فرکانس صحیح نیست. در این حالت ممکن است کاربر تصور کند اینورتر خراب شده، در حالی که مشکل مربوط به تنظیمات یا سیگنال مرجع است.

ارتباط اینورتر با PLC

در سیستم‌های اتوماسیون، درایو ممکن است توسط PLC کنترل شود. قطع ارتباط یا تنظیم اشتباه پارامترهای ارتباطی می‌تواند باعث توقف عملکرد شود.

اگر مشکل مربوط به کنترلر باشد، بررسی خدمات تعمیر پی ال سی نیز می‌تواند در کنار عیب‌یابی درایو انجام شود.

بررسی کابل موتور

کابل بین اینورتر و موتور باید از نظر آسیب فیزیکی، اتصالات، رطوبت و شرایط نصب بررسی شود. کابل معیوب می‌تواند باعث ایجاد خطا و فشار غیرطبیعی روی درایو شود.

بررسی خود موتور

موتور معیوب می‌تواند علائمی شبیه خرابی اینورتر ایجاد کند. اتصال بدنه، مشکل عایقی، خرابی سیم‌پیچ یا گیر مکانیکی می‌تواند باعث عملکرد نامناسب سیستم شود.

بررسی بار مکانیکی

گاهی اینورتر و موتور سالم هستند اما بار مکانیکی بیش از ظرفیت سیستم است. گیرکردن پمپ، فن، نوار نقاله، گیربکس یا تجهیزات مکانیکی می‌تواند باعث افزایش جریان و توقف درایو شود.

تعمیر برد اینورتر

تعمیر برد می‌تواند شامل بررسی قطعات الکترونیکی، مسیرهای PCB، کانکتورها، مدارهای تغذیه و بخش‌های کنترلی باشد. نوع تعمیر کاملاً به مدل و ساختار درایو بستگی دارد.

تعمیر بخش قدرت اینورتر

بخش قدرت یکی از حساس‌ترین قسمت‌های درایو است و تعمیر آن نیازمند بررسی دقیق علت خرابی است. آسیب قطعات قدرت ممکن است در اثر اضافه‌بار، اتصال کوتاه، تهویه نامناسب یا مشکلات الکتریکی ایجاد شود.

بعد از تعمیر اینورتر چه تست‌هایی انجام می‌شود؟

پس از اتمام تعمیر، دستگاه نباید بدون بررسی نهایی مستقیماً وارد خط تولید شود. وضعیت اتصالات، پارامترها، سیستم خنک‌کاری و شرایط عملکردی باید بررسی شود.

سپس در شرایط کنترل‌شده عملکرد درایو، فرمان RUN، تغییر فرکانس و رفتار موتور بررسی می‌شود.

تنظیم پارامترها بعد از تعمیر

در بعضی تعمیرات ممکن است تنظیمات قبلی دستگاه از بین برود. در این شرایط پارامترهای موتور و تنظیمات کنترلی باید مطابق مشخصات واقعی سیستم دوباره تنظیم شوند.

تست اینورتر با موتور

پس از بررسی‌های اولیه، عملکرد درایو با موتور و در شرایط کنترل‌شده بررسی می‌شود. جریان، فرکانس، شتاب‌گیری، کاهش سرعت و رفتار موتور باید تحت نظر باشد.

چه زمانی اینورتر به تعمیر تخصصی نیاز دارد؟

اگر درایو خاموش است، آثار سوختگی دارد، پس از روشن شدن بلافاصله خطا می‌دهد، قطعات داخلی آسیب دیده‌اند یا خرابی به صورت متناوب اتفاق می‌افتد، تعمیر تخصصی می‌تواند از تعویض بی‌دلیل قطعات جلوگیری کند.
