ورودی خروجی های دیجیتال سروو اینوت DA180

روش‌های فرمان و کنترل سروو موتور INVT DA180

سروو موتور INVT DA180 از چند روش مختلف برای دریافت فرمان و کنترل حرکت پشتیبانی می‌کند و می‌توان از آن در ساختارهای مختلف اتوماسیون صنعتی استفاده کرد. این سروو قابلیت کار در حالت‌های POSITION CONTROL، SPEED CONTROL و TORQUE CONTROL را دارد.

POSITION CONTROL
کنترل موقعیت و جابه‌جایی دقیق
SPEED CONTROL
کنترل سرعت موتور
TORQUE CONTROL
کنترل گشتاور موتور

کنترل موقعیت Position Control در DA180

در حالت Position Control، فرمان موقعیت از طریق ورودی پالس به سروو ارسال می‌شود. DA180 از سه روش متداول دریافت پالس پشتیبانی می‌کند که امکان اتصال آن به کنترلرها و PLCهای مختلف را فراهم می‌کند.

۱. Pulse + Direction (PUL/DIR)
روش متداول فرمان پالس و جهت برای کنترل موقعیت سروو موتور.
۲. CW + CCW Pulse
در این روش، پالس حرکت در جهت ساعتگرد و پالس حرکت در جهت پادساعتگرد به‌صورت مجزا اعمال می‌شوند.
۳. Quadrature (A/B یا QEP)
فرمان حرکتی با استفاده از دو سیگنال A و B برای تعیین پالس و جهت حرکت دریافت می‌شود.

ضریب گیربکس الکترونیکی در Position Control

یکی از تنظیمات مهم در حالت کنترل موقعیت، ضریب گیربکس الکترونیکی است. در این مد، ضریب گیربکس الکترونیکی در محدوده 1-10000/1000 قابل تنظیم است. با تنظیم صحیح این نسبت می‌توان رابطه بین تعداد پالس‌های فرمان و مقدار حرکت محور سروو را متناسب با مکانیزم دستگاه تنظیم کرد.

نکته: در انتخاب نسبت الکترونیکی باید تعداد پالس فرمان، رزولوشن سیستم فیدبک و حرکت موردنیاز محور در نظر گرفته شود تا فرمان موقعیت با دقت مناسب به موتور منتقل شود.

کنترل سرعت و گشتاور

علاوه بر کنترل موقعیت، DA180 قابلیت استفاده در حالت Speed Control و Torque Control را نیز دارد. بنابراین بسته به نوع ماشین و نحوه کنترل فرآیند، می‌توان ساختار فرمان مناسب را انتخاب کرد.

قابلیت اتصال به شبکه‌های صنعتی

در ساختارهای اتوماسیون صنعتی، امکان استفاده از شبکه‌های ارتباطی نیز اهمیت زیادی دارد. سروو موتور INVT DA180 قابلیت اتصال به شبکه‌های CANopen و EtherCAT را دارد و می‌تواند در سیستم‌هایی که کنترل سروو از طریق شبکه انجام می‌شود مورد استفاده قرار گیرد.

کنترل دقیق سروو DA180
پشتیبانی از کنترل موقعیت، سرعت و گشتاور، در کنار قابلیت ارتباط شبکه‌ای، امکان استفاده از DA180 را در ساختارهای مختلف کنترل حرکت فراهم می‌کند.

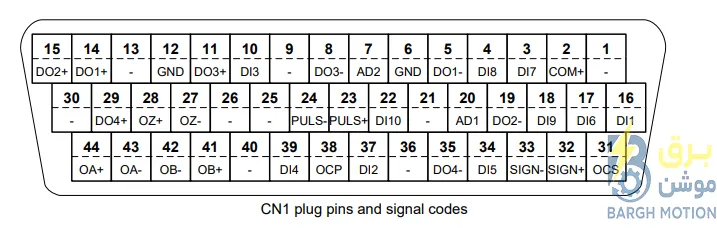

I/O INVT DA180

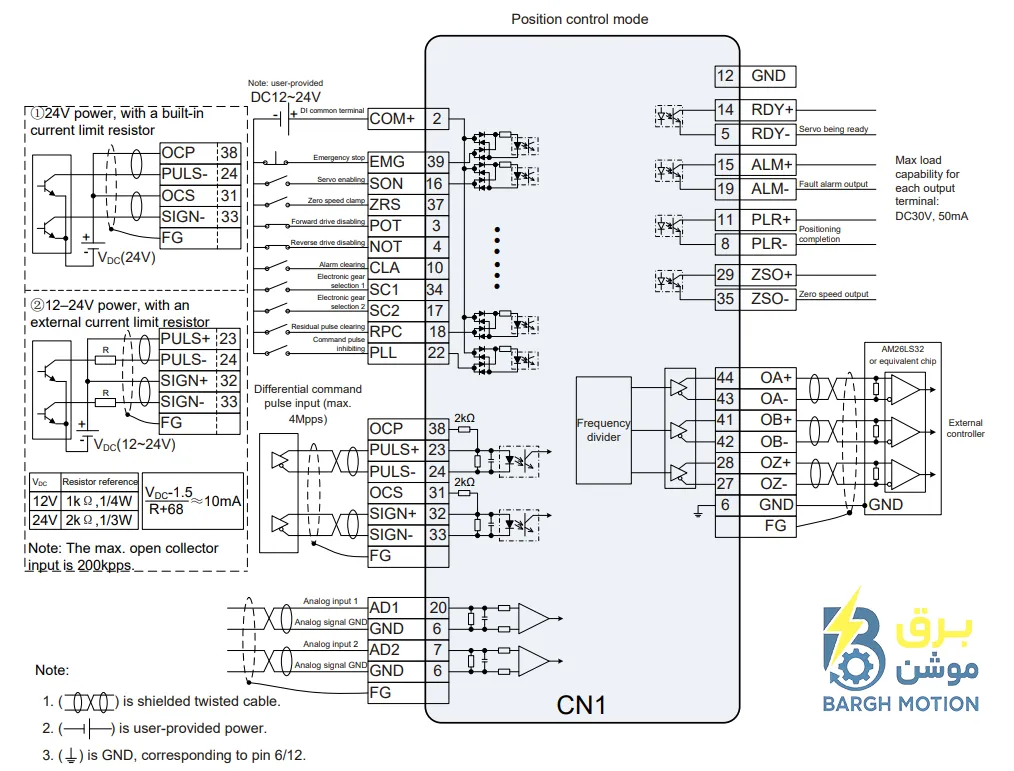

I/O INVT DA180

مهم‌ترین ورودی‌های سروو اینوت DA180

در سروو موتور INVT DA180 تعدادی از ترمینال‌ها برای دریافت فرمان‌های دیجیتال، پالس، سیگنال SIGN، فعال‌سازی سروو، ریست خطا و محدودکننده‌های حرکتی مورد استفاده قرار می‌گیرند. پایه ۲ به‌عنوان مشترک ورودی‌های دیجیتال در نظر گرفته می‌شود.

پایه ۲
مشترک ورودی‌های دیجیتال
پایه ۲۳ → پالس مثبت
پایه ۲۴ → پالس منفی
پایه ۳۲ → SIGN مثبت
پایه ۳۳ → SIGN منفی
پایه ۳۹ → Emergency
پایه ۱۶ → Servo ON (SON)
پایه ۳۷ → ZERO SPEED CLAMP
پایه ۳ → Forward Limit
پایه ۴ → Backward Limit
پایه ۱۰ → ALARM RESET
پایه‌های ۳۴ و ۱۷
انتخاب ضریب گیربکس
پایه ۱۸
فیلتر پالس‌های نویز
پایه ۲۲
جلوگیری از راه‌اندازی پالس سروو

مهم‌ترین خروجی‌های سروو اینوت DA180

خروجی‌های دیجیتال سروو DA180 برای دریافت وضعیت‌های مختلف سروو توسط کنترلر یا PLC مورد استفاده قرار می‌گیرند. سیگنال‌های زیر از مهم‌ترین خروجی‌های این سروو هستند.

پایه ۱۴+ و ۵−
سیگنال READY
پایه ۱۵+ و ۱۹−
سیگنال خطا ERROR
پایه ۱۱+ و ۸−
سیگنال کامل شدن پوزیشن
نکته: هرکدام از این سیگنال‌ها به‌صورت ۲۴ ولت قابل استفاده هستند.

پارامترهای ورودی دیجیتال اینوت DA180

در گروه پارامتری ۳ سروو موتور DA180، پارامترهای P3-00 تا P3-09 برای تنظیم عملکرد ورودی‌های دیجیتال استفاده می‌شوند. مقدار این پارامترها در محدوده 0 تا 136 قابل تنظیم است.

INTERNAL-speed command 1 0x10A
Internal-speed command 2 0x10B
Internal-speed command 3 0x10C
Internal position command 1 0x110
Internal position command 2 0x111
Internal position command 3 0x112
Internal position command 4 0x113

پارامترهای خروجی دیجیتال اینوت DA180

برای تنظیم خروجی‌های دیجیتال سروو DA180، در گروه پارامتری ۳ از پارامترهای P3-10 تا P3-13 استفاده می‌شود. مقادیر قابل تنظیم این پارامترها در محدوده 0 تا 11F قرار دارد.

Speed reaching 0x10A
Speed being limited 0x10B
Speed command existence 0x10C
Zero-speed output 0x10D
Torque being limited 0x10E
Homing completion 0x10F
Torque reaching 0x110
تنظیم و عیب‌یابی سروو DA180
شناخت ترمینال‌ها و پارامترهای ورودی و خروجی DA180 برای سیم‌بندی، راه‌اندازی، تنظیمات و عیب‌یابی سیستم سروو اهمیت دارد.
