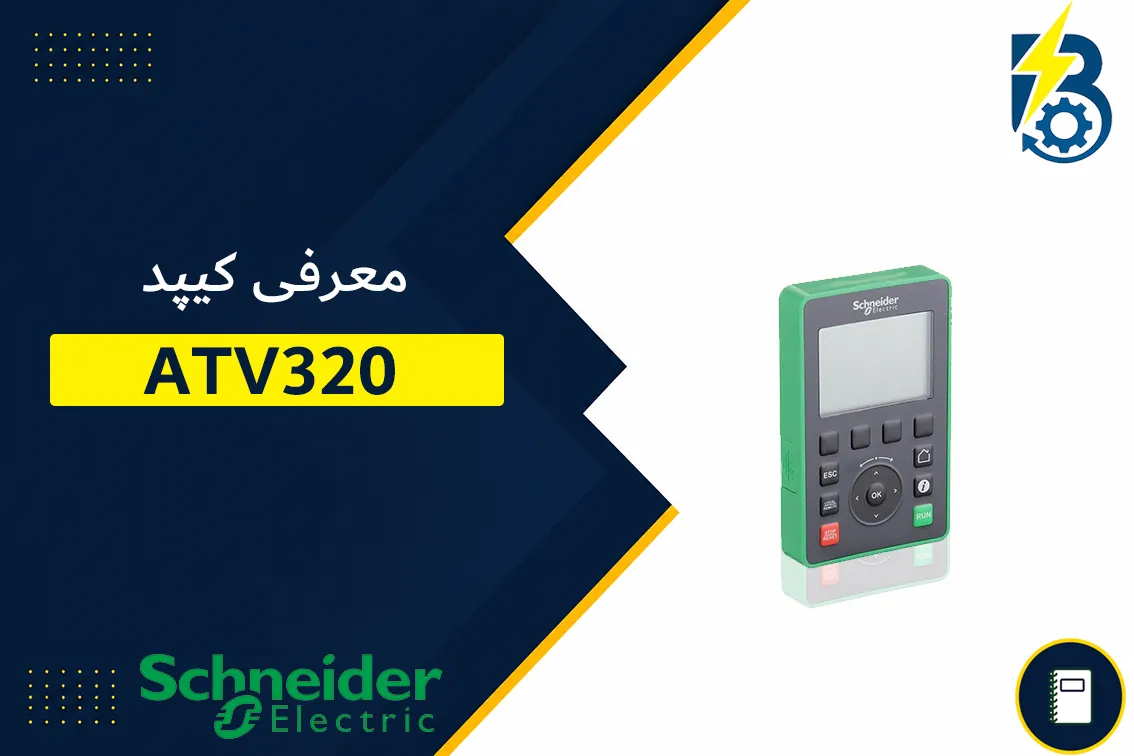

معرفی کیپد درایو اشنایدر ATV320
کیپد ATV320 چیست؟ راهنمای کامل دکمه‌ها، تنظیمات و قابلیت‌های کیپد اشنایدر
کیپد ATV320 یکی از مهم‌ترین ابزارهای کار با درایو Altivar Machine ATV320 اشنایدر الکتریک است. این پنل به کاربر اجازه میدهد بدون نیاز به کامپیوتر، بسیاری از پارامترهای درایو را مشاهده و تنظیم کند.
درایو ATV320 یکی از درایوهای پرکاربرد اشنایدر در ماشین‌آلات صنعتی، نوار نقاله‌ها، پمپ‌ها، فن‌ها، دستگاه‌های بسته‌بندی و سیستم‌های اتوماسیون صنعتی است.
استفاده صحیح از کیپد ATV320 باعث می‌شود تکنسین بتواند تنظیمات اولیه، تغییر مرجع فرکانس، مشاهده خطاها و بررسی وضعیت عملکرد درایو را سریع‌تر انجام دهد.
کیپد ATV320 چیست؟
کیپد ATV320 رابط کاربری محلی درایو ATV320 است که برای مشاهده و تغییر تنظیمات درایو مورد استفاده قرار می‌گیرد.
این پنل به تکنسین اجازه میدهد به منوهای مختلف درایو دسترسی پیدا کند و پارامترهای مورد نیاز را تنظیم کند.
یکی از مهم‌ترین مزایای کیپد ATV320 این است که بسیاری از عملیات راه‌اندازی و عیب‌یابی را می‌توان بدون اتصال لپ‌تاپ انجام داد.
البته برای تنظیمات پیشرفته و پروژه‌های پیچیده ممکن است استفاده از نرم‌افزارهای تخصصی اشنایدر مانند SoMove نیز مورد نیاز باشد.
- مشاهده پارامترهای درایو
- تغییر تنظیمات درایو
- مشاهده فرکانس خروجی
- مشاهده جریان موتور
- مشاهده وضعیت درایو
- مشاهده Fault و خطاها
- Reset کردن خطا در شرایط مجاز
- تنظیم مرجع فرکانس
- تنظیم پارامترهای موتور
- راه‌اندازی و تست اولیه درایو
راهنمای دکمه‌های کیپد ATV320
برای کار حرفه‌ای با کیپد ATV320 ابتدا باید عملکرد کلیدهای روی پنل را بشناسیم.
کیپد استاندارد ATV320 دارای نمایشگر و کلیدهای کنترلی و ناوبری است که برای ورود به منوها، انتخاب پارامترها، تغییر مقادیر و کنترل محلی استفاده میشوند.
کلید ESC در کیپد ATV320
کلید ESC یکی از کلیدهای اصلی ناوبری کیپد ATV320 است.
زمانی که کاربر وارد یک منوی داخلی شده است، ESC امکان برگشت به سطح قبلی را فراهم می‌کند.
همچنین در بعضی مراحل تنظیم پارامتر می‌توان از این کلید برای خروج بدون ادامه دادن فرآیند استفاده کرد.
کلید ENT در کیپد ATV320
کلید ENT برای تأیید و ورود به بخش‌های مختلف منو استفاده می‌شود.
برای مشاهده مقدار یک پارامتر نیز معمولاً از ENT استفاده می‌شود.
پس از تغییر مقدار، تأیید تنظیمات از طریق همین کلید انجام می‌شود.
کلیدهای بالا و پایین کیپد ATV320
کلیدهای ▲ و ▼ برای حرکت بین منوها و پارامترها کاربرد دارند.
این کلیدها هنگام تغییر مقادیر نیز می‌توانند برای افزایش یا کاهش مقدار استفاده شوند.
در منوهای طولانی ATV320 استفاده صحیح از کلیدهای جهت‌دار باعث می‌شود دسترسی به پارامترها سریع‌تر انجام شود.
ولوم Jog Dial در کیپد ATV320
یکی از قسمت‌های مهم پنل ATV320، ولوم چرخشی یا Jog Dial است.
این کنترلر برای حرکت سریع‌تر در منوها و انتخاب مقادیر مورد استفاده قرار می‌گیرد.
در شرایطی که مرجع فرکانس از پنل گرفته شود، تنظیم سرعت با رابط کاربری پنل می‌تواند برای تست و راه‌اندازی اولیه کاربرد داشته باشد.
کلید RUN در کیپد ATV320
کلید RUN برای راه‌اندازی موتور در شرایطی استفاده می‌شود که منبع فرمان روی کنترل محلی تنظیم شده باشد.
اگر فرمان RUN از ترمینال‌های دیجیتال، PLC یا شبکه دریافت شود، فشردن کلید RUN روی پنل لزوماً باعث راه‌اندازی موتور نخواهد شد.
به همین دلیل قبل از استفاده از RUN باید منبع فرمان درایو بررسی شود.
قبل از فشردن RUN روی کیپد ATV320، وضعیت مکانیکی ماشین، موتور و تجهیزات متصل به شفت را بررسی کنید. راه‌اندازی ناگهانی موتور ممکن است باعث حرکت تجهیزات شود.
کلید STOP/RESET در کیپد ATV320
کلید STOP/RESET برای توقف موتور و در شرایط مجاز برای پاک کردن Fault استفاده می‌شود.
روش توقف موتور به تنظیمات درایو و نوع فرمان Stop بستگی دارد.
در صورت مشاهده خطا، ابتدا علت Fault باید بررسی شود و سپس Reset انجام گیرد.
نمایشگر کیپد ATV320 چه اطلاعاتی نشان میدهد؟
نمایشگر کیپد ATV320 اطلاعات مختلفی از وضعیت درایو را در اختیار کاربر قرار میدهد.
یکی از اطلاعات مهم، فرکانس خروجی درایو است.
جریان موتور، وضعیت عملکرد و کدهای خطا نیز می‌توانند از طریق رابط کاربری درایو بررسی شوند.
- فرکانس خروجی
- جریان موتور
- ولتاژ
- وضعیت RUN
- وضعیت STOP
- Fault
- Warning
- پارامترهای تنظیمی
چگونه با کیپد ATV320 وارد پارامترها شویم؟
برای تغییر تنظیمات ابتدا باید وارد منوی مربوط به پارامترهای درایو شوید.
با استفاده از کلیدهای جهت‌دار یا ولوم پنل می‌توان در منوها حرکت کرد.
پس از انتخاب پارامتر، کلید ENT برای ورود به مقدار پارامتر استفاده می‌شود.
سپس مقدار مورد نظر تغییر کرده و تنظیم جدید تأیید می‌شود.
ساختار دقیق منوها و شماره پارامترها باید مطابق Manual مربوط به ATV320 بررسی شود.
تغییر فرکانس با کیپد ATV320
یکی از کاربردهای مهم کیپد ATV320 استفاده از پنل برای تنظیم مرجع سرعت یا فرکانس است.
این قابلیت زمانی قابل استفاده است که تنظیمات فرمان و مرجع فرکانس درایو اجازه کنترل از پنل را بدهد.
برای تست اولیه بهتر است موتور با فرکانس پایین راه‌اندازی شود.
پس از اطمینان از جهت صحیح چرخش موتور و عملکرد مناسب سیستم می‌توان مقدار فرکانس را افزایش داد.
پارامترگذاری موتور با کیپد ATV320
برای عملکرد صحیح درایو باید اطلاعات موتور مطابق پلاک آن وارد شود.
پارامترهای مربوط به ولتاژ، جریان، فرکانس، توان و سرعت نامی موتور از جمله اطلاعات مهم هستند.
ورود اشتباه اطلاعات موتور می‌تواند باعث عملکرد نامناسب، افزایش جریان یا ایجاد خطا شود.
بنابراین هنگام تنظیم ATV320 همیشه باید اطلاعات پلاک موتور با دقت بررسی شود.
کیپد ATV320 و عیب‌یابی درایو
یکی از مهم‌ترین کاربردهای پنل ATV320 در زمان عیب‌یابی است.
هنگام بروز Fault، کد خطا روی نمایشگر ظاهر می‌شود و تکنسین می‌تواند آن را برای بررسی بیشتر ثبت کند.
بعد از مشاهده خطا نباید بدون بررسی علت اصلی اقدام به Reset کردن مداوم درایو کرد.
باید وضعیت موتور، کابل‌ها، بار مکانیکی، تنظیمات درایو و شرایط ورودی برق بررسی شود.
- بررسی کد Fault
- بررسی Warning
- بررسی جریان موتور
- بررسی فرکانس خروجی
- بررسی منبع فرمان RUN
- بررسی مرجع فرکانس
- بررسی اطلاعات پلاک موتور
- بررسی کابل موتور
- بررسی بار مکانیکی
- بررسی پارامترهای کنترلی
راهنمای دکمه‌های کیپد ATV320 در یک نگاه
| دکمه | عملکرد | کاربرد اصلی |
|---|---|---|
| ESC | بازگشت | خروج از منو یا برگشت |
| ENT | تأیید | ورود و تأیید پارامتر |
| ▲ | افزایش | حرکت و افزایش مقدار |
| ▼ | کاهش | حرکت و کاهش مقدار |
| RUN | Start | راه‌اندازی در حالت محلی |
| STOP/RESET | Stop/Reset | توقف و Reset در شرایط مجاز |
| Jog Dial | حرکت و انتخاب | انتخاب منو و مقدار |
| نمایشگر | نمایش اطلاعات | پارامتر، وضعیت و Fault |
مزایای استفاده از کیپد ATV320
استفاده از کیپد ATV320 باعث می‌شود بسیاری از تنظیمات اولیه بدون استفاده از لپ‌تاپ انجام شود.
این موضوع در زمان نصب و راه‌اندازی تابلوهای صنعتی می‌تواند سرعت کار تکنسین را افزایش دهد.
همچنین نمایش کدهای خطا روی پنل باعث می‌شود بررسی اولیه مشکلات سریع‌تر انجام شود.
یکی دیگر از مزایا، امکان بررسی وضعیت عملکرد درایو در محل نصب است.
تفاوت کنترل محلی و کنترل از ترمینال در ATV320
درایو ATV320 می‌تواند بر اساس تنظیمات پروژه از روش‌های مختلف فرمان بگیرد.
فرمان ممکن است از طریق پنل، ترمینال‌های دیجیتال، ورودی آنالوگ، PLC یا شبکه صنعتی دریافت شود.
اگر فرمان از ترمینال یا PLC دریافت شود، کلید RUN روی کیپد ممکن است نقش اصلی در راه‌اندازی موتور نداشته باشد.
بنابراین قبل از تست درایو با پنل، منبع فرمان و مرجع سرعت باید مشخص باشند.
کیپد ATV320 در راه‌اندازی اولیه
در زمان Commissioning، پنل ATV320 می‌تواند برای بررسی تنظیمات اولیه بسیار مفید باشد.
ابتدا اطلاعات موتور وارد می‌شود.
سپس منبع فرمان و مرجع فرکانس مشخص می‌شود.
بعد از آن می‌توان موتور را در شرایط ایمن با سرعت پایین تست کرد.
در مرحله بعد جهت چرخش و عملکرد موتور بررسی می‌شود.
نکات مهم هنگام استفاده از کیپد ATV320
قبل از تغییر پارامترها مقدار تنظیمات قبلی را ثبت کنید.
اطلاعات پلاک موتور را دقیق وارد کنید.
پارامترها را بدون شناخت عملکردشان تغییر ندهید.
قبل از RUN کردن موتور شرایط مکانیکی دستگاه را بررسی کنید.
در زمان بروز Fault علت خطا را پیدا کنید.
برای تنظیمات پیشرفته از مستندات رسمی مربوط به ATV320 استفاده کنید.
خرید کیپد ATV320
در صورت خرابی پنل یا نیاز به تعویض، هنگام خرید کیپد ATV320 باید مدل دقیق درایو و سازگاری پنل بررسی شود.
انتخاب قطعه مناسب باید بر اساس مشخصات فنی و نسخه تجهیز انجام شود.
در پروژه‌های صنعتی بهتر است قبل از خرید کیپد، مدل کامل ATV320 و شرایط نصب بررسی شود.
جمع‌بندی راهنمای کیپد ATV320
کیپد ATV320 یکی از ابزارهای مهم برای تنظیم، کنترل، مانیتورینگ و عیب‌یابی درایو Altivar Machine ATV320 اشنایدر است.
با شناخت کلیدهای ESC، ENT، ▲، ▼، RUN، STOP/RESET و Jog Dial می‌توان بسیاری از عملیات روزمره درایو را انجام داد.
این پنل برای راه‌اندازی اولیه، مشاهده پارامترها، بررسی وضعیت درایو و مشاهده خطاها کاربرد زیادی دارد.
البته عملکرد دقیق برخی کلیدها و منوها به تنظیمات درایو و نسخه تجهیز بستگی دارد و در پروژه‌های تخصصی باید Manual مربوط به ATV320 بررسی شود.
