برنامه نویسی PLC اشنایدر
برنامه نویسی PLC اشنایدر در شرکت برق موشن انجام میشود و PLC SCHNEIDER یکی از بخش‌های مهم اتوماسیون صنعتی است و کنترلرهای Schneider Electric در پروژه‌های مختلف از ماشین‌آلات ساده تا خطوط تولید و فرآیندهای صنعتی بزرگ مورد استفاده قرار می‌گیرند.
PLC های اشنایدر در طول سال‌های فعالیت این شرکت در خانواده‌های مختلفی تولید شده‌اند. از PLC های قدیمی Modicon مانند Micro، Premium و Quantum گرفته تا خانواده‌های جدیدتر مانند M340، M580، M221، M241، M251 و M262. بنابراین نرم‌افزار مورد استفاده برای برنامه نویسی PLC اشنایدر به مدل PLC و نسل کنترلر بستگی دارد.
PLC اشنایدر شامل چه دستگاه‌هایی میشود؟
زمانی که درباره PLC اشنایدر صحبت می‌کنیم، فقط یک مدل خاص مورد نظر نیست. Schneider Electric مجموعه‌ای از کنترلرهای Modicon را برای کاربردهای مختلف ارائه کرده است.
| خانواده PLC | نرم‌افزار برنامه‌نویسی | کاربرد |
|---|---|---|
| Modicon Micro | PL7 | ماشین‌آلات و پروژه‌های قدیمی |
| Modicon Premium | PL7 / Unity Pro / Control Expert | اتوماسیون صنعتی و خطوط تولید |
| Modicon Quantum | Concept / Unity Pro / Control Expert | فرآیندهای صنعتی و سیستم‌های بزرگ |
| Modicon Twido | TwidoSoft / TwidoSuite | ماشین‌آلات کوچک و کنترل ساده |
| Modicon M221 | Machine Expert Basic | ماشین‌آلات کوچک و متوسط |
| Modicon M241 | EcoStruxure Machine Expert | ماشین‌آلات و Motion |
| Modicon M251 | EcoStruxure Machine Expert | کنترل ماشین و شبکه صنعتی |
| Modicon M262 | EcoStruxure Machine Expert | Motion و ماشین‌آلات پیشرفته |
| Modicon M340 | EcoStruxure Control Expert | اتوماسیون صنعتی و فرآیند |
| Modicon M580 | EcoStruxure Control Expert | سیستم‌های صنعتی بزرگ و High-End |
برنامه نویسی PLC اشنایدر قدیمی؛ Modicon Micro
یکی از نسل‌های قدیمی PLC اشنایدر، خانواده Modicon Micro است. این کنترلرها در بسیاری از ماشین‌آلات و تابلوهای قدیمی مورد استفاده قرار گرفته‌اند.
برای برنامه نویسی برخی PLC های قدیمی اشنایدر از نرم‌افزار PL7 استفاده می‌شد. در پروژه‌هایی که PLC قدیمی هنوز در حال کار است، شناخت ساختار برنامه، آدرس‌دهی ورودی و خروجی، روش اتصال به PLC و نحوه Backup گرفتن از برنامه اهمیت زیادی دارد.
PLC اشنایدر Modicon Premium
Modicon Premium یکی از خانواده‌های شناخته‌شده PLC اشنایدر در پروژه‌های صنعتی است. این سری برای کنترل ماشین‌آلات، خطوط تولید و سیستم‌های اتوماسیون صنعتی استفاده شده و در پروژه‌های قدیمی زیادی نصب شده است.
برنامه نویسی Premium در نسل‌های مختلف با نرم‌افزارهای PL7 و سپس Unity Pro انجام شده است. در پروژه‌های جدیدتر، EcoStruxure Control Expert که نام جدید Unity Pro است، برای برخی پلتفرم‌های Modicon از جمله Premium پشتیبانی می‌کند.
PLC اشنایدر Modicon Quantum
Quantum در رده PLC های قدرتمند Modicon قرار داشته و برای پروژه‌های بزرگ‌تر و فرآیندهای صنعتی استفاده شده است. این خانواده در صنایعی مانند آب و فاضلاب، انرژی، صنایع فرآیندی و خطوط تولید کاربرد داشته است.
در نسل‌های مختلف، برنامه نویسی Quantum با نرم‌افزارهایی مانند Concept و سپس Unity Pro انجام شده است. امروزه EcoStruxure Control Expert به‌عنوان محیط مشترک برنامه‌نویسی، عیب‌یابی و نگهداری برای خانواده‌هایی مانند Quantum، Premium، M340 و M580 معرفی شده است.
PLC اشنایدر Twido
Twido یکی دیگر از PLC های شناخته‌شده اشنایدر برای ماشین‌آلات و پروژه‌های کوچک‌تر بود. برای برنامه‌نویسی این خانواده از نرم‌افزارهای TwidoSoft و TwidoSuite استفاده می‌شد.
Twido برای پروژه‌هایی که به تعداد محدودی ورودی و خروجی و کنترل منطقی استاندارد نیاز داشتند، گزینه مناسبی بود و امروزه در بسیاری از پروژه‌های موجود ممکن است همچنان با این PLC مواجه شویم.
PLC اشنایدر M221
Modicon M221 از PLC های کامپکت اشنایدر است که برای ماشین‌آلات کوچک و متوسط طراحی شده است. برنامه نویسی این PLC با EcoStruxure Machine Expert Basic انجام میشود.
M221 برای کنترل ماشین‌آلات، پمپ‌ها، سیستم‌های انتقال، تجهیزات بسته‌بندی و کاربردهای مشابه مورد استفاده قرار می‌گیرد و به دلیل ابعاد مناسب، گزینه‌ای کاربردی برای تابلوهای کوچک محسوب میشود. اشنایدر در مستندات خود M221 را در کنار خانواده‌های جدید Modicon معرفی می‌کند.

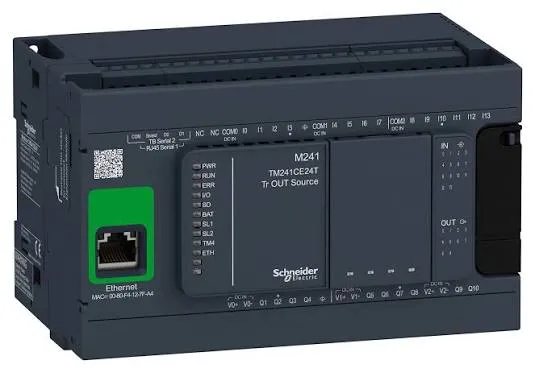

PLC اشنایدر M241 و M251
M241 و M251 در گروه کنترلرهای Modicon برای ماشین‌آلات قرار می‌گیرند و نسبت به PLC های کامپکت ساده‌تر، امکانات بیشتری برای ارتباطات، کنترل ماشین و کاربردهای Motion در اختیار برنامه‌نویس قرار می‌دهند.
نرم‌افزار اصلی این خانواده EcoStruxure Machine Expert است که در گذشته با نام SoMachine شناخته می‌شد. این نرم‌افزار محیطی یکپارچه برای توسعه و راه‌اندازی کنترلر، HMI، درایو، سروو و شبکه‌های مربوط به ماشین فراهم می‌کند.
PLC اشنایدر M262؛ کنترل پیشرفته و Motion
Modicon M262 یکی از کنترلرهای پیشرفته‌تر اشنایدر در حوزه کنترل ماشین و Motion است. این PLC برای پروژه‌هایی که نیاز به کنترل حرکت، سروو، شبکه‌های صنعتی و هماهنگی چند محور دارند کاربرد دارد.
برنامه نویسی M262 با EcoStruxure Machine Expert انجام میشود و این نرم‌افزار علاوه بر منطق PLC، امکاناتی برای تنظیم Motion، شبکه، تجهیزات میدانی و عیب‌یابی در اختیار مهندس اتوماسیون قرار می‌دهد.
PLC اشنایدر M340
Modicon M340 یکی از PLC های بسیار مهم اشنایدر در پروژه‌های اتوماسیون صنعتی است. این خانواده در پروژه‌هایی مانند خطوط تولید، ماشین‌آلات صنعتی، آب و فاضلاب و سیستم‌های کنترل فرآیند مورد استفاده قرار می‌گیرد.
نرم‌افزار اصلی برای برنامه نویسی PLC اشنایدر M340 در نسل جدید EcoStruxure Control Expert است که قبلاً با نام Unity Pro شناخته می‌شد. این نرم‌افزار امکان برنامه‌نویسی، مانیتورینگ، Debug، شبیه‌سازی و عیب‌یابی پروژه را فراهم می‌کند.
PLC اشنایدر M580؛ نسل پیشرفته Modicon
Modicon M580 در رده کنترلرهای High-End اشنایدر قرار دارد و برای پروژه‌های بزرگ صنعتی و سیستم‌های کنترل فرآیند طراحی شده است.
M580 در پروژه‌هایی که به شبکه صنعتی، معماری توزیع‌شده، ارتباطات اترنت صنعتی، Redundancy و ظرفیت پردازشی بالاتر نیاز دارند، مورد استفاده قرار می‌گیرد.
برنامه نویسی M580 نیز با EcoStruxure Control Expert انجام میشود. این نرم‌افزار محیط مشترکی برای برنامه‌نویسی و عیب‌یابی M340، M580 و برخی خانواده‌های قدیمی‌تر Modicon فراهم می‌کند.
نرم افزار برنامه نویسی PLC اشنایدر چیست؟
| نرم‌افزار | PLC های مرتبط | کاربرد |
|---|---|---|
| PL7 | Micro / Premium | برنامه‌نویسی PLC های نسل قدیمی |
| Concept | Quantum / Momentum | PLC های قدیمی Modicon |
| TwidoSoft / TwidoSuite | Twido | ماشین‌آلات کوچک |
| EcoStruxure Machine Expert Basic | M221 | PLC های کامپکت |
| EcoStruxure Machine Expert | M241 / M251 / M262 | ماشین و Motion |
| EcoStruxure Control Expert | M340 / M580 / Premium / Quantum | اتوماسیون صنعتی و فرآیندی |
EcoStruxure Control Expert چیست؟
EcoStruxure Control Expert نام جدید نرم‌افزار Unity Pro است و یکی از مهم‌ترین نرم‌افزارهای برنامه نویسی PLC اشنایدر در پروژه‌های صنعتی محسوب میشود.
این نرم‌افزار برای برنامه‌نویسی، پیکربندی، Debug و عیب‌یابی خانواده‌هایی مانند M340 و M580 و همچنین برخی PLC های قدیمی‌تر Modicon مورد استفاده قرار می‌گیرد. Control Expert از زبان‌های استاندارد IEC 61131-3 پشتیبانی می‌کند و امکاناتی مانند شبیه‌سازی، Animation Table، Diagnostic و ابزارهای تبدیل پروژه‌های قدیمی را در اختیار کاربر قرار می‌دهد.
EcoStruxure Machine Expert چیست؟
EcoStruxure Machine Expert نرم‌افزار اصلی اشنایدر برای بسیاری از کنترلرهای مربوط به ماشین‌آلات است. این نرم‌افزار در گذشته با نام SoMachine شناخته می‌شد.
Machine Expert می‌تواند در یک محیط، برنامه‌نویسی PLC، کنترل Motion، تنظیم HMI، درایو، سروو، I/O و شبکه‌های مربوط به ماشین را مدیریت کند. به همین دلیل در پروژه‌های ماشین‌سازی و اتوماسیون پیشرفته کاربرد زیادی دارد.
برنامه نویسی PLC اشنایدر در چه پروژه‌هایی انجام میشود؟
برنامه نویسی PLC اشنایدر می‌تواند از یک ماشین ساده با چند ورودی و خروجی تا یک خط تولید کامل با PLC، HMI، اینورتر، سروو، شبکه صنعتی و سیستم مانیتورینگ را شامل شود.
| نوع پروژه | PLC پیشنهادی |
|---|---|
| ماشین‌آلات کوچک | M221 |
| ماشین‌آلات صنعتی | M241 / M251 |
| ماشین‌آلات Motion | M262 |
| خط تولید و اتوماسیون صنعتی | M340 |
| پروژه‌های بزرگ و فرآیندی | M580 |
| پروژه‌های قدیمی | Micro / Premium / Quantum / Twido |
برق موشن نمایندگی اشنایدر
برق موشن نمایندگی اشنایدر در زمینه تأمین تجهیزات برق صنعتی و اتوماسیون، محصولات Schneider Electric را برای پروژه‌های مختلف ارائه می‌کند. انتخاب PLC مناسب، تجهیزات ورودی و خروجی، تجهیزات شبکه، HMI، اینورتر و سایر تجهیزات اتوماسیون باید متناسب با معماری پروژه انجام شود.
در پروژه‌هایی که PLC قدیمی اشنایدر مانند Premium، Quantum یا Twido در حال کار است، ابتدا ساختار سخت‌افزار و برنامه موجود بررسی شده و سپس در صورت نیاز نسبت به Backup، عیب‌یابی، اصلاح برنامه، توسعه سیستم یا مهاجرت به نسل جدید اقدام میشود.
برق موشن مجری پروژه های PLC اشنایدر
برق موشن مجری پروژه های PLC اشنایدر در زمینه طراحی و اجرای پروژه‌های اتوماسیون صنعتی، برنامه‌نویسی PLC، طراحی منطق کنترلی، راه‌اندازی HMI، تنظیم اینورتر و سروو، شبکه صنعتی، عیب‌یابی PLC و توسعه سیستم‌های کنترل فعالیت می‌کند.
اجرای پروژه PLC اشنایدر می‌تواند از مرحله انتخاب PLC و طراحی معماری کنترل شروع شود و تا برنامه‌نویسی، تست ورودی و خروجی، راه‌اندازی، رفع خطا و تحویل نهایی سیستم ادامه داشته باشد.
