معرفی سافت استارت اشنایدر و انواع مدل ها
سافت استارت اشنایدر چیست؟
سافت استارت اشنایدر یکی از تجهیزات مهم برای راه‌اندازی نرم موتورهای الکتریکی است که با کنترل ولتاژ و جریان راه‌اندازی، از وارد شدن ضربه ناگهانی به موتور و تجهیزات مکانیکی جلوگیری می‌کند. سافت استارت‌های Schneider Electric با نام خانواده Altistart شناخته می‌شوند و در مدل‌های مختلف برای موتورهای کوچک، کاربردهای عمومی صنعتی، پمپ‌ها، فن‌ها و پروژه‌های سنگین مورد استفاده قرار می‌گیرند.
استفاده از سافت استارت اشنایدر باعث می‌شود جریان هجومی هنگام راه‌اندازی موتور کاهش پیدا کند و فرآیند استارت و در برخی مدل‌ها توقف موتور به شکل کنترل‌شده انجام شود.
انواع سافت استارت اشنایدر
اشنایدر برای کاربردهای مختلف، خانواده‌های متفاوتی از سافت استارترها تولید کرده است. مهم‌ترین مدل‌های شناخته‌شده شامل ATS01، ATS22، ATS48 و نسل جدید ATS480 هستند. همچنین در سبد جدید اشنایدر مدل‌های جدیدتری مانند ATS130 و ATS430 نیز دیده می‌شوند.
جدول رنج جریان سافت استارت اشنایدر
| مدل | رنج جریان | کاربرد | وضعیت / توضیح |
|---|---|---|---|
| ATS01 | 3 تا 32 آمپر | ماشین‌آلات کوچک | کامپکت و مناسب کاربردهای ساده |
| ATS22 | 17 تا 590 آمپر | پمپ، فن و کاربرد صنعتی | سری عمومی و پرکاربرد |
| ATS48 | 17 تا 1200 آمپر | کاربردهای صنعتی و بارهای سنگین | سری قدیمی و شناخته‌شده |
| ATS480 | 17 تا 1200 آمپر | فرآیندی و زیرساختی | نسل جدید Altistart |
| ATS130 | بسته به مدل | ماشین‌آلات ساده صنعتی | نسل جدید برای توسعه محدوده ATS01 |
| ATS430 | بسته به مدل | ماشین‌آلات استاندارد صنعتی | نسل جدید برای کاربردهای عمومی |
سافت استارت اشنایدر ATS01
ATS01 یکی از مدل‌های کامپکت سافت استارت اشنایدر است که برای ماشین‌آلات ساده و موتورهای با توان پایین مورد استفاده قرار می‌گیرد. این سری در رنج جریان حدود 3 تا 32 آمپر قرار دارد و برای تجهیزاتی مانند نوار نقاله، فن، پمپ، کمپرسور و ماشین‌آلات کوچک مناسب است.
یکی از مزیت‌های ATS01 ابعاد مناسب و سادگی تنظیمات آن است. بعضی مدل‌های این خانواده دارای بای‌پس داخلی هستند که پس از پایان فرآیند راه‌اندازی، تلفات و حرارت ایجادشده در سافت استارت را کاهش می‌دهد.
سافت استارت اشنایدر ATS22
ATS22 یکی از معروف‌ترین خانواده‌های سافت استارت اشنایدر است و در بسیاری از پروژه‌های صنعتی برای راه‌اندازی موتورهای سه‌فاز استفاده شده است. رنج جریان این خانواده در منابع اشنایدر حدود 17 تا 590 آمپر اعلام شده است.
ATS22 برای کاربردهایی مانند پمپ، فن، کمپرسور، نوار نقاله و بسیاری از بارهای صنعتی مناسب است. شماره مدل نیز معمولاً اطلاعاتی درباره جریان نامی دستگاه ارائه می‌دهد؛ برای مثال ATS22D88 دارای جریان نامی 88 آمپر و ATS22C17 دارای جریان نامی 170 آمپر است.
مدل‌های پرکاربرد ATS22
| مدل | جریان نامی | کاربرد |
|---|---|---|
| ATS22D17 | 17 A | موتورهای کوچک صنعتی |
| ATS22D32 | 32 A | پمپ و فن |
| ATS22D47 | 47 A | موتورهای صنعتی |
| ATS22D62 | 62 A | کاربرد عمومی |
| ATS22D75 | 75 A | موتور و پمپ |
| ATS22D88 | 88 A | کاربرد صنعتی |
| ATS22C11 | 110 A | موتورهای صنعتی |
| ATS22C14 | 140 A | بارهای صنعتی |
| ATS22C17 | 170 A | موتورهای توان بالاتر |
| ATS22C21 | 210 A | پمپ و تجهیزات صنعتی |
| ATS22C25 | 250 A | کاربرد صنعتی |
| ATS22C32 | 320 A | موتورهای توان بالا |
| ATS22C41 | 410 A | بارهای صنعتی سنگین |
| ATS22C48 | 480 A | کاربردهای صنعتی |
| ATS22C59 | 590 A | موتورهای توان بالا |
سافت استارت اشنایدر ATS48
ATS48 از خانواده‌های قدرتمند Altistart است که برای موتورهای سه‌فاز و کاربردهای صنعتی مورد استفاده قرار گرفته است. این سری دارای مدل‌هایی با رنج جریان بالا تا حدود 1200 آمپر است و برای بارهایی که نیاز به کنترل مناسب در هنگام راه‌اندازی دارند مورد استفاده قرار می‌گیرد.
پمپ‌های صنعتی، فن‌های بزرگ، کمپرسورها، نوار نقاله‌ها و برخی ماشین‌آلات سنگین از جمله کاربردهایی هستند که در آن‌ها استفاده از ATS48 دیده می‌شود. در پروژه‌های جدید، هنگام انتخاب ATS48 باید وضعیت موجودی و امکان استفاده از نسل جدید سافت استارت اشنایدر مانند ATS480 نیز بررسی شود.

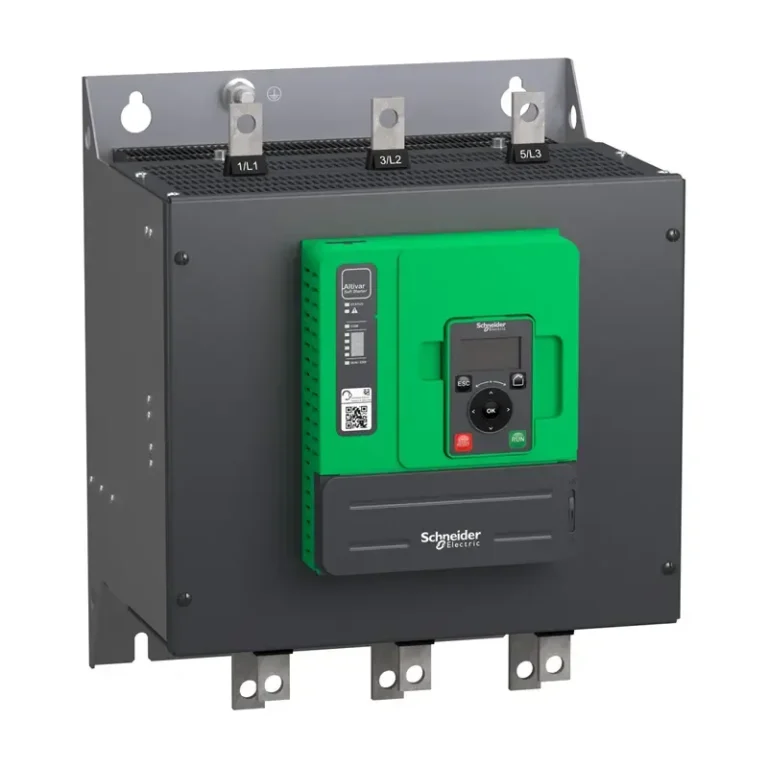

سافت استارت اشنایدر ATS480
ATS480 نسل جدید سافت استارت اشنایدر برای پروژه‌های صنعتی، فرآیندی و زیرساختی است. این سری در محدوده جریان 17 تا 1200 آمپر و محدوده توان حدود 4 تا 900 کیلووات ارائه شده و برای ولتاژهای 208 تا 690 ولت طراحی شده است.
ATS480 قابلیت‌هایی مانند کنترل گشتاور، حفاظت حرارتی موتور، محدودسازی جریان، ارتباط Modbus و امکان استفاده از شبکه‌های صنعتی مختلف با تجهیزات جانبی را در اختیار کاربر قرار می‌دهد.
به همین دلیل در پروژه‌هایی که کنترل دقیق‌تر موتور، امکانات ارتباطی و مانیتورینگ اهمیت دارد، ATS480 می‌تواند انتخاب مناسبی باشد.
چگونه سافت استارت اشنایدر مناسب را انتخاب کنیم؟
برای انتخاب سافت استارت اشنایدر نباید فقط توان موتور را در نظر گرفت. جریان نامی موتور، ولتاژ شبکه، نوع بار، تعداد دفعات استارت، زمان راه‌اندازی، شرایط کاری و نوع Duty نیز در انتخاب مدل مناسب تأثیرگذار هستند.
| نوع پروژه | پیشنهاد اولیه |
|---|---|
| موتور کوچک و ماشین ساده | ATS01 |
| پمپ و فن و کاربرد عمومی | ATS22 |
| پروژه‌های قدیمی با ATS48 | بررسی ATS48 یا جایگزین ATS480 |
| پروژه صنعتی و فرآیندی | ATS480 |
برق موشن نمایندگی اشنایدر
برق موشن نمایندگی اشنایدر در زمینه تأمین و ارائه تجهیزات برق صنعتی و اتوماسیون، محصولات اشنایدر را برای پروژه‌های مختلف صنعتی ارائه می‌کند. در زمینه سافت استارت نیز امکان بررسی مدل مناسب بر اساس توان و جریان موتور، نوع بار و شرایط پروژه وجود دارد.
برق موشن نمایندگی اشنایدر با ارائه محصولات Schneider Electric، امکان تأمین تجهیزاتی مانند سافت استارت، اینورتر، کنتاکتور، کلیدهای حفاظتی، تجهیزات تابلو برق و سایر تجهیزات اتوماسیون صنعتی را برای پروژه‌های مختلف فراهم می‌کند.
اگر برای موتور خود به دنبال خرید سافت استارت اشنایدر هستید، بهتر است قبل از انتخاب مدل، جریان پلاک موتور و نوع کاربرد مشخص شود تا مدل مناسب از خانواده ATS01، ATS22، ATS48 یا ATS480 انتخاب شود.
