تنظیم پارامتر و ماکروهای مهم درایو G120
تنظیم پارامتر درایو زیمنس SINAMICS G120
درایو SINAMICS G120 شرکت زیمنس یکی از درایوهای پرکاربرد برای کنترل دور و حرکت موتورهای الکتریکی در پروژه‌های صنعتی است. این سری به عنوان یکی از جایگزین‌های نسل MICROMASTER شناخته میشود و امکانات گسترده‌ای برای کنترل موتور، تنظیم سرعت و مدیریت فرآیندهای صنعتی ارائه می‌دهد.
یکی از مهم‌ترین ویژگی‌های درایو SINAMICS G120 ساختار انعطاف‌پذیر و ماژولار آن است. با توجه به نوع کاربرد، می‌توان از ماژول‌های قدرت (Power Module) و ماژول‌های کنترلی (Control Unit) مختلف استفاده کرد. این ساختار باعث میشود انتخاب و پیکربندی درایو متناسب با نیاز پروژه انجام شود.
- امکان انتخاب ماژول قدرت متناسب با توان و نوع موتور
- امکان استفاده از واحدهای کنترلی مختلف بر اساس نوع کاربرد
- قابلیت تنظیم پارامترها و راه‌اندازی موتور از طریق پنل BOP-2
- قابلیت استفاده در کاربردهای متنوع کنترل سرعت و حرکت
در درایوهای G120 می‌توان با استفاده از پنل BOP-2 به پارامترهای اصلی دسترسی داشت و تنظیمات مربوط به نحوه کنترل موتور و مرجع سرعت را انجام داد. همچنین وجود کلید AUTO/HAND در پنل، امکان تغییر سریع حالت کنترل و انتخاب نحوه فرمان‌دهی به موتور را فراهم میکند.
درایوهای SINAMICS G120 بسته به ساختار و کاربرد در مدل‌ها و پیکربندی‌های مختلف ارائه می‌شوند و به طور کلی می‌توان آن‌ها را در ساختارهای ماژولار و کامپکت دسته‌بندی کرد.

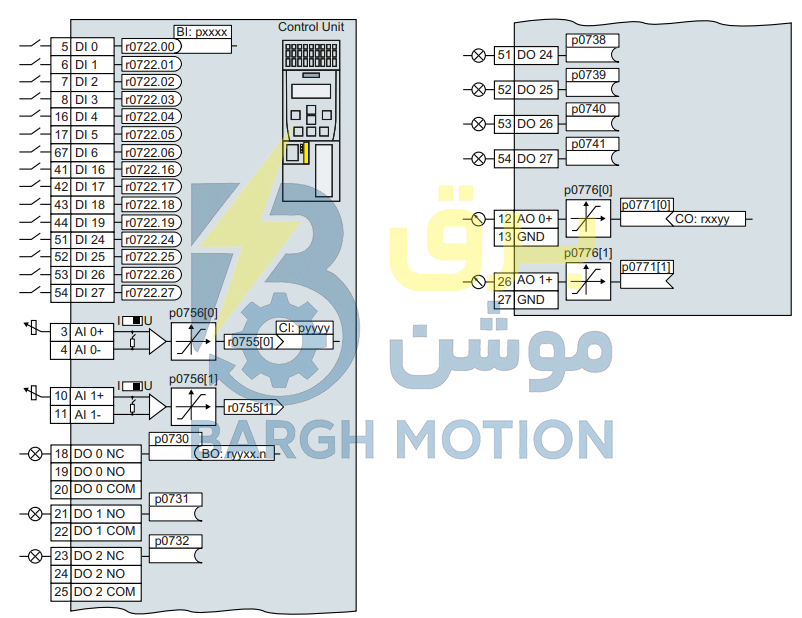

در شکل زیر نحوه سیم‌بندی ترمینال‌های فرمان درایو Siemens SINAMICS G120 نمایش داده شده است. این ترمینال‌ها برای اتصال فرمان‌های دیجیتال، ورودی‌ها و خروجی‌ها و در برخی پیکربندی‌ها سیگنال‌های آنالوگ مورد استفاده قرار می‌گیرند.
ترمینال‌های فرمان و سیم‌بندی SINAMICS G120

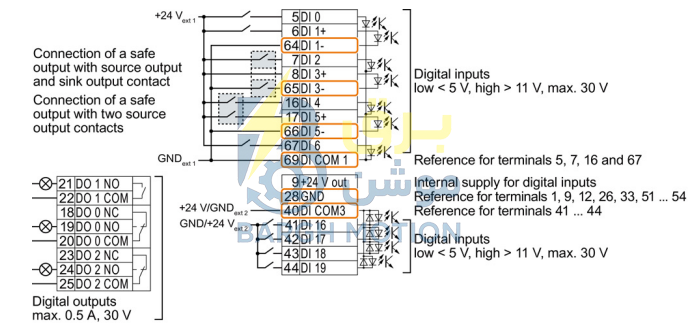

در ترمینال‌های فرمان درایو SINAMICS G120، ورودی‌های دیجیتال DI برای دریافت فرمان‌هایی مانند استارت، استپ و تغییر جهت موتور استفاده می‌شوند.
در سیم‌بندی ورودی‌های دیجیتال، ترمینال‌های DI نسبت به ترمینال COM فرمان می‌گیرند و با ایجاد اختلاف پتانسیل مناسب، وضعیت ورودی دیجیتال تغییر میکند.
ترمینال 9 برای دسترسی به 24V DC داخلی درایو استفاده میشود و می‌توان از این تغذیه برای مدار فرمان و تحریک ورودی‌های دیجیتال استفاده کرد.
بسته به نحوه اتصال منبع 24 ولت و ترمینال COM، ورودی‌های دیجیتال G120 را می‌توان در مدارهای فرمان به صورت Source یا Sink سیم‌بندی کرد.
بنابراین هنگام سیم‌بندی ترمینال‌های فرمان باید به نوع منطق ورودی، نحوه اتصال DI و COM و همچنین استفاده صحیح از تغذیه 24 ولت توجه شود تا فرمان‌ها به‌درستی به درایو منتقل شوند.
خروجی‌های دیجیتال DO نیز برای ارسال وضعیت و سیگنال‌های کنترلی از درایو به مدارهای خارجی استفاده می‌شوند و می‌توان مدار موردنظر را بین DO و COM متصل کرد.
از خروجی DO می‌توان برای اعلام وضعیت‌هایی مانند آماده‌به‌کار بودن درایو، RUN یا خطا و ارسال این وضعیت‌ها به مدار فرمان یا تجهیزات جانبی استفاده کرد.
| پارامتر | شرح پارامتر | جزئیات / مقدار |
|---|---|---|
| P0003 | سطح دسترسی | تنظیم روی 3 (دسترسی کامل) |
| P0010 | مد راه‌اندازی | تنظیم روی 1 (Quick Commissioning) |
| P0100 | فرکانس شبکه | انتخاب 50 یا 60 هرتز |
| P0304 | ولتاژ نامی موتور | وارد کردن ولتاژ (V) از روی پلاک |
| P0305 | جریان نامی موتور | وارد کردن جریان (A) از روی پلاک |
| P0307 | توان نامی موتور | وارد کردن توان (kW/HP) از روی پلاک |
| P0308 | کسینوس فی (Cos φ) | ضریب توان موتور |
| P0310 | فرکانس نامی موتور | فرکانس نامی (Hz) |
| P0311 | سرعت نامی موتور | سرعت دور بر دقیقه (RPM) |
| P0700 | مرجع فرمان | تنظیم روی 1 (کیپد) |
| P1000 | مرجع سرعت |
0 = No main setpoint 1 = Motorized potentiometer 2 = Analog setpoint 3 = Fixed speed setpoint 6 = Fieldbus 10 = Motor potentiometer + no main setpoint 11 = Motor potentiometer + motor potentiometer 12 = Motor potentiometer + analog setpoint 13 = Motor potentiometer + fixed speed setpoint 16 = Motor potentiometer + fieldbus |
| P700 / P1070 | مرجع فرکانس |
آنالوگ: 755[0] سرعت ثابت: 1024 پتانسیومتر موتوری: 1050 شبکه: 2050[1] |
| P1080 / P1082 | محدوده فرکانس | حداقل و حداکثر فرکانس خروجی |
| P1120 / P1121 | شیب‌های سرعت | زمان صعود و نزول (ثانیه) |
| P1300 | روش کنترل درایو | انتخاب نوع کنترل درایو |
| P3900 / P0010 | ذخیره و خروج | تغییر به 0 پس از اتمام تنظیمات |
پارامتر P0003 سطح دسترسی برای دسترسی به تمام پارامترها است. این پارامتر را روی 3 قرار دهید.
پارامتر P0010 برای انتخاب گروه تنظیمات و فعال‌کردن مد راه‌اندازی سریع استفاده میشود. برای راه‌اندازی سریع مقدار آن را روی 1 قرار دهید.
برای بازگرداندن پارامترهای درایو به تنظیمات کارخانه، پارامتر P0010 را روی 30 تنظیم کنید.
سپس مقدار پارامتر P0970 را روی 1 قرار دهید.
پارامتر P0700 برای تعیین مرجع فرمان درایو استفاده میشود و به‌صورت پیش‌فرض روی 2 یعنی فرمان از طریق ترمینال قرار دارد.
با تنظیم مقدار 1، فرمان از طریق BOP درایو کنترل میشود.
با تنظیم مقدار 2، فرمان حرکت، توقف و جهت چرخش از طریق ترمینال‌ها انجام میشود. عملکرد ورودی‌های دیجیتال نیز از طریق پارامترهای P0701 تا P0709 قابل تنظیم است.
به‌صورت پیش‌فرض روی عدد 2 تنظیم شده است که کنترل سرعت از طریق آنالوگ ورودی اول انجام میشود.
عدد 1 برای کنترل از طریق کیپد و MOP است.
عدد 3 برای انتخاب سرعت ثابت از طریق ورودی‌های دیجیتال است.
عدد 5 برای دریافت سرعت از طریق Modbus و USS استفاده میشود.
عدد 7 برای کنترل توسط آنالوگ ورودی دوم است.
ماکروها تنظیمات آماده اینورتر هستند که با تنظیم یک پارامتر، می‌توان یک مجموعه تنظیمات خاص را روی اینورتر اعمال کرد.

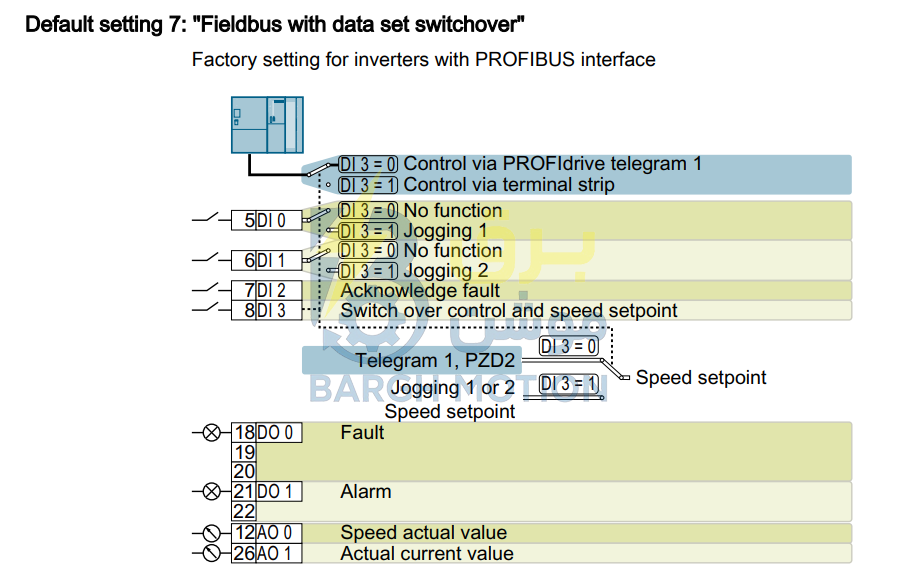

با انتخاب P0015 = 7، تنظیمات لازم برای کنترل و تبادل داده از طریق Fieldbus به‌صورت آماده اعمال میشود.
این ماکرو برای کاربردهایی که فرمان و مرجع سرعت از طریق شبکه به درایو ارسال میشود مناسب است.

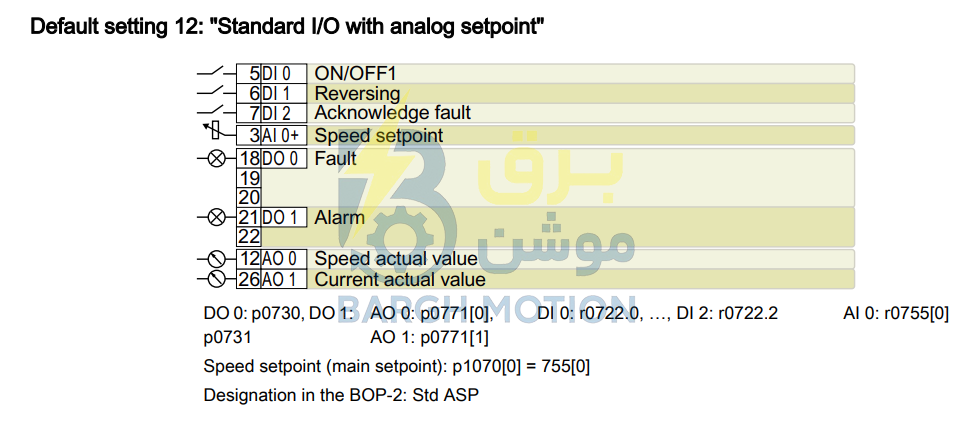

با انتخاب P0015 = 12، تنظیمات آماده I/O و مسیر مرجع ست‌پوینت برای کاربرد مربوطه اعمال میشود.
این ماکرو برای کاربردهایی مناسب است که فرمان‌ها از طریق I/O و ست‌پوینت سرعت از ورودی تعیین میشود.

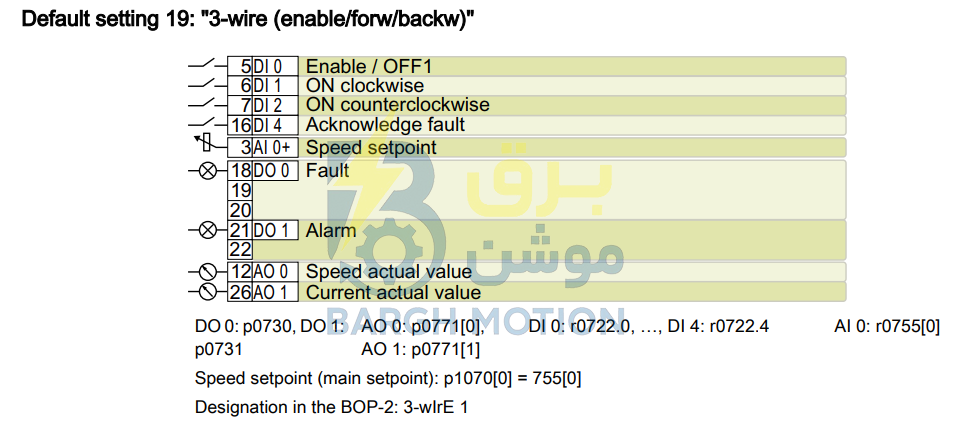

با انتخاب P0015 = 19، تنظیمات ورودی‌های دیجیتال برای کنترل سه‌سیمه به‌صورت آماده اعمال میشود.
این ماکرو برای مدارهای فرمان استارت/استاپ با شستی‌های مجزا و کنترل از طریق I/O مناسب است.
