مشخصات و کاتالوگ PLC S7-1200 زیمنس | ماژول های پی ال سی S7-1200
معرفی ماژول های PLC S7-1200
PLC S7-1200 زیمنس یکی از کنترلرهای پرکاربرد خانواده SIMATIC برای اجرای پروژههای اتوماسیون صنعتی در محدوده عملکرد پایین تا متوسط است. این PLC با طراحی کامپکت، ورودی و خروجیهای یکپارچه، قابلیت توسعه ماژولار و امکانات ارتباطی متنوع، برای کنترل ماشینآلات و سیستمهای صنعتی مختلف مورد استفاده قرار میگیرد.
در این صفحه به مشخصات PLC S7-1200، مدلهای CPU، انواع ماژولهای PLC S7-1200، ماژولهای دیجیتال و آنالوگ، ماژولهای ارتباطی و ساختار توسعه این کنترلر میپردازیم. خانواده S7-1200 در کنار محیط مهندسی TIA Portal، یک راهکار یکپارچه برای برنامهنویسی، پیکربندی و راهاندازی سیستمهای اتوماسیون ارائه میدهد.
مشخصات PLC S7-1200 زیمنس
یکی از مهمترین ویژگیهای SIMATIC S7-1200 ساختار مقیاسپذیر آن است. CPUهای این خانواده دارای I/O داخلی هستند و در صورت نیاز میتوان با استفاده از Signal Board، Signal Module و Communication Module امکانات سیستم را افزایش داد.
بر اساس مدل CPU، تعداد ورودی و خروجیهای داخلی، ظرفیت حافظه، امکانات تکنولوژیکی و قابلیت توسعه متفاوت است. زیمنس خانواده CPUهای استاندارد S7-1200 را در مدلهایی مانند CPU 1211C، CPU 1212C، CPU 1214C، CPU 1215C و CPU 1217C ارائه میکند.
مدل کامپکت برای پروژههای کوچک و سیستمهای کنترلی با نیاز I/O محدود
گزینهای مناسب برای پروژههای کوچک تا متوسط با قابلیت توسعه بیشتر
مناسب برای پروژههای متوسط و سیستمهایی با تعداد I/O بیشتر
برای پروژههای کنترلی با نیاز بیشتر به ظرفیت و امکانات ارتباطی
از CPUهای قدرتمند خانواده S7-1200 برای کاربردهای پیچیدهتر
ماژول های PLC S7-1200
یکی از مزیتهای اصلی این خانواده، امکان توسعه PLC با استفاده از ماژول های S7-1200 است. این ماژولها برای افزایش تعداد I/O، اضافه کردن قابلیتهای آنالوگ، اندازهگیری و ایجاد ارتباط با شبکهها و تجهیزات صنعتی استفاده میشوند.
ماژولهای توسعه S7-1200 شامل Signal Board، Signal Module و Communication Module هستند. Signal Moduleها در سمت راست CPU قرار میگیرند و میتوانند قابلیتهای دیجیتال، آنالوگ، RTD و ترموکوپل را به سیستم اضافه کنند.
ماژول ورودی و خروجی دیجیتال S7-1200
ماژولهای دیجیتال S7-1200 برای افزایش تعداد ورودیها و خروجیهای دیجیتال PLC استفاده میشوند. این ماژولها در پروژههایی که تعداد سنسورها، شستیها، کنتاکتورها، شیرهای برقی و سایر تجهیزات دیجیتال بیشتر از I/O داخلی CPU است، کاربرد دارند.
در خانواده S7-1200 ماژولهایی مانند SM 1221 برای ورودی دیجیتال، SM 1222 برای خروجی دیجیتال و SM 1223 برای ترکیب ورودی و خروجی دیجیتال ارائه شدهاند. بسته به مدل، خروجیها میتوانند ترانزیستوری یا رلهای باشند.
ماژول آنالوگ S7-1200
در پروژههایی که نیاز به دریافت یا ارسال سیگنالهای آنالوگ وجود دارد، میتوان از ماژولهای آنالوگ PLC S7-1200 استفاده کرد. این ماژولها برای اتصال سنسورها، ترانسمیترها، تجهیزات اندازهگیری و عملگرهای دارای سیگنال آنالوگ کاربرد دارند.
ماژولهای آنالوگ این خانواده شامل مدلهایی برای Analog Input، Analog Output و Analog Input/Output هستند. همچنین برای کاربردهای اندازهگیری دما، ماژولهای RTD و ترموکوپل نیز در خانواده S7-1200 وجود دارند.
ماژول های ارتباطی S7-1200
در بسیاری از پروژههای اتوماسیون صنعتی، PLC باید با درایو، HMI، PLC دیگر یا تجهیزات شبکه ارتباط برقرار کند. به همین دلیل ماژولهای ارتباطی S7-1200 برای توسعه قابلیتهای ارتباطی کنترلر مورد استفاده قرار میگیرند.
زیمنس برای S7-1200 ماژولها و پردازندههای ارتباطی مختلفی ارائه کرده است؛ از جمله CM 1241 برای RS232 یا RS422/485 و ماژولهای ارتباطی برای شبکههایی مانند PROFIBUS و AS-i. بسته به مدل CP یا CM میتوان قابلیتهای ارتباطی بیشتری نیز به سیستم اضافه کرد.
ارتباط PROFINET در PLC S7-1200
ارتباط PROFINET یکی از بخشهای مهم ساختار ارتباطی S7-1200 است و امکان اتصال PLC به تجهیزات مختلف اتوماسیون صنعتی را فراهم میکند. استفاده از شبکه PROFINET در کنار S7-1200 باعث میشود ارتباط بین کنترلر، HMI، درایوها و سایر تجهیزات شبکه سادهتر و یکپارچهتر شود.
این قابلیت بهخصوص در پروژههایی که نیاز به تبادل اطلاعات بین چند تجهیز و کنترل متمرکز دارند، اهمیت زیادی دارد.
قابلیت های تکنولوژیکی S7-1200
علاوه بر ورودی و خروجیهای دیجیتال و آنالوگ، PLC S7-1200 از قابلیتهای تکنولوژیکی مختلفی برای اجرای وظایف کنترلی استفاده میکند. این امکانات باعث میشوند S7-1200 در کاربردهایی مانند کنترل سرعت، شمارش پالس، کنترل موقعیت و ماشینآلات صنعتی مورد استفاده قرار گیرد.
از قابلیتهای قابل استفاده در این خانواده میتوان به High Speed Counter، PWM، Pulse Train Output، کنترل سرعت و موقعیتیابی اشاره کرد. در نتیجه S7-1200 تنها یک PLC برای کنترل ساده I/O نیست و میتواند در بسیاری از ماشینآلات صنعتی نیز مورد استفاده قرار گیرد.
برنامه نویسی PLC S7-1200 با TIA Portal
برنامهنویسی و پیکربندی S7-1200 در محیط مهندسی TIA Portal انجام میشود. این نرم افزار امکان ایجاد پروژه، تعریف CPU و ماژولها، برنامهنویسی PLC، تنظیم شبکه و مانیتورینگ سیستم را در یک محیط یکپارچه فراهم میکند.
یکپارچگی S7-1200 با TIA Portal باعث میشود مهندس اتوماسیون بتواند سختافزار و نرمافزار پروژه را در یک ساختار مشخص مدیریت کند. همچنین امکانات تشخیص خطا و System Diagnostics به عیبیابی سریعتر سیستم کمک میکنند.
کاربرد PLC S7-1200 زیمنس
PLC زیمنس S7-1200 در طیف گستردهای از پروژههای اتوماسیون صنعتی استفاده میشود. کنترل پمپ و فن، سیستمهای انتقال مواد، کانوایرها، ماشینآلات بستهبندی، سیستمهای کنترل دما و بسیاری از ماشینآلات صنعتی از کاربردهای این کنترلر هستند.
ساختار ماژولار S7-1200 باعث میشود بتوان تعداد و نوع I/O را متناسب با پروژه انتخاب کرد. در نتیجه این PLC میتواند برای یک سیستم کوچک با چند ورودی و خروجی تا پروژههایی با تعداد بیشتری تجهیزات و نیازهای ارتباطی مورد استفاده قرار گیرد.
کاتالوگ PLC S7-1200 زیمنس
برای بررسی دقیق مشخصات و کاتالوگ PLC S7-1200 زیمنس باید علاوه بر مدل CPU، مشخصات ماژولهای توسعه و تجهیزات ارتباطی نیز بررسی شود. کاتالوگ و مستندات فنی زیمنس اطلاعاتی مانند شماره فنی، نوع ورودی و خروجی، ظرفیت حافظه، ابعاد، قابلیتهای ارتباطی و مشخصات ماژولها را ارائه میکنند.
در کاتالوگ رسمی S7-1200 میتوان ساختار محصولات را در بخشهای CPU، I/O Modules، Communication Modules و سایر تجهیزات جانبی بررسی کرد. همچنین Industry Mall زیمنس فهرست محصولات و مشخصات خانواده S7-1200 را ارائه میکند.
انتخاب و خرید PLC S7-1200
برای خرید PLC S7-1200 تنها توجه به نام CPU کافی نیست؛ بلکه باید تعداد ورودی و خروجی، نوع خروجی، نیاز به ورودی و خروجی آنالوگ، ارتباطات صنعتی، تعداد ماژولهای توسعه و قابلیتهای مورد نیاز پروژه نیز بررسی شود.
انتخاب صحیح CPU و ماژولهای S7-1200 میتواند از هزینههای اضافی در پروژه جلوگیری کرده و امکان توسعه سیستم کنترل در آینده را نیز فراهم کند.
جمعبندی مشخصات PLC S7-1200
SIMATIC S7-1200 یک PLC کامپکت، ماژولار و قابل توسعه است که برای بسیاری از پروژههای اتوماسیون صنعتی مورد استفاده قرار میگیرد. وجود I/O یکپارچه، ماژولهای دیجیتال و آنالوگ، ماژولهای ارتباطی و قابلیتهای تکنولوژیکی، انعطافپذیری مناسبی برای طراحی سیستم کنترل ایجاد میکند.
اگر هدف شما بررسی مشخصات و کاتالوگ PLC S7-1200 زیمنس یا انتخاب ماژول های پی ال سی S7-1200 است، باید مدل CPU و ساختار مورد نیاز پروژه را در کنار یکدیگر بررسی کنید. سری S7-1200 با پشتیبانی از TIA Portal و PROFINET، یکی از گزینههای شناختهشده برای اجرای پروژههای اتوماسیون صنعتی است.
CPU 1200
| مدل PLC | DC/DC/DC | AC/DC/RLY | DC/DC/RLY | WORK MEMORY | I/O |
|---|---|---|---|---|---|
| CPU1211C | 6ES7211-1AE40-0XB0 | 6ES7211-1BE40-0XB0 | 6ES7211-1HE40-0XB0 | 50KB | 6DI/4DQ/2AI |
| CPU1212C | 6ES7212-1AE40-0XB0 | 6ES7212-1BE40-0XB0 | 6ES7212-1HE40-0XB0 | 75KB | 8DI/6DQ/2AI |
| CPU1214C | 6ES7214-1AG40-0XB0 | 6ES7214-1BG40-0XB0 | 6ES7214-1HG40-0XB0 | 100KB | 14DI/10DQ/2AI |
| CPU1215C | 6ES7215-1AG40-0XB0 | 6ES7215-1BG40-0XB0 | 6ES7215-1HG40-0XB0 | 125KB | 14DI/10DQ/2AI/2AQ |
| CPU1217C | 6ES7217-1AG40-0XB0 | – | – | 150KB | 14DI/10DQ/2AI/2AQ |
| CPU1212FC | 6ES7212-1AF40-0XB0 | – | 6ES7212-1HF40-0XB0 | 100KB | 8DI/6DQ/2AI |
| CPU1214FC | 6ES7214-1AF40-0XB0 | – | 6ES7214-1HF40-0XB0 | 125KB | 14DI/10DQ/2AI |
| CPU1215FC | 6ES7215-1AF40-0XB0 | – | 6ES7215-1HF40-0XB0 | 150KB | 14DI/10DQ/2AI/2AQ |
کارت های شبکه(COMMUNICATION MODULE )
| MOBILE WIRELESS | کد فنی |
|---|---|
| CP 1242-7 GPRS | 6GK7242-7KX31-0XE0 |
| CP 1243-7 LTE | 6GK7243-7SX30-0XE0 (US) |
Ethernet / Telecontrol |
کد فنی |
|---|---|
| CP 1243-1 Security (Firewall, VPN),Telecontrol Protocol DNP3, IEC 60870-5-140, Telecontrol Basic | 6GK7243-1BX30-0XE0 |
| Telecontrol Protocols SINAUT ST7, DNP3, IEC 60870-5-140 | 6GK7243-8RX30-0XE0 |
Communication board |
کد فنی |
|---|---|
| CB 1241 RS485 | 6GK7243-8RX30-0XE0 6ES7241-1CH30-1XB0 |
کارتهای دیجیتال PLC S7-1200 زیمنس
کارتهای دیجیتال PLC S7-1200 زیمنس برای افزایش تعداد ورودی و خروجیهای دیجیتال کنترلر مورد استفاده قرار میگیرند. این ماژولها زمانی کاربرد دارند که تعداد سیگنالهای دیجیتال مورد نیاز پروژه بیشتر از ورودیها و خروجیهای داخلی CPU باشد.
ماژولهای دیجیتال S7-1200 در مدلهای مختلف و با تعداد کانالهای متفاوت عرضه میشوند و بر اساس نوع ماژول میتوان از آنها برای دریافت سیگنالهای دیجیتال یا ارسال فرمان به تجهیزات صنعتی استفاده کرد.
DI
DO
DI / DO

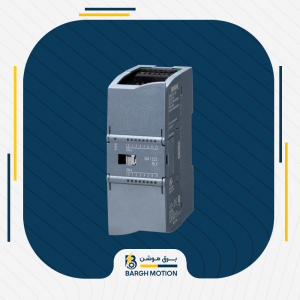

ماژول ورودی دیجیتال SM1221
SM1221 یکی از ماژولهای توسعه دیجیتال PLC S7-1200 است که برای افزایش تعداد ورودیهای دیجیتال سیستم استفاده میشود. این کارت میتواند سیگنال تجهیزات مختلفی مانند سنسورها، شستیها، کلیدها و کنتاکتهای فرمان را به PLC منتقل کند.
با اضافه کردن SM1221 به CPU، تعداد ورودیهای دیجیتال سیستم افزایش پیدا میکند و امکان اتصال تجهیزات بیشتری به PLC فراهم میشود. تعداد کانالهای ورودی بسته به مدل دقیق کارت متفاوت است و هنگام انتخاب باید مشخصات فنی مدل مورد نظر بررسی شود.
ماژول خروجی دیجیتال SM1222
SM1222 برای افزایش تعداد خروجیهای دیجیتال PLC S7-1200 استفاده میشود. این خروجیها میتوانند برای فرمان دادن به تجهیزات مختلف مانند کنتاکتورها، رلهها، شیرهای برقی و سایر عملگرهای دیجیتال مورد استفاده قرار گیرند.
کارتهای خروجی دیجیتال S7-1200 در مدلهای مختلف با خروجی ترانزیستوری یا رلهای عرضه میشوند. بنابراین هنگام انتخاب SM1222 باید نوع خروجی و مشخصات بار مورد نظر پروژه بررسی شود.
ماژول دیجیتال ترکیبی SM1223
در پروژههایی که هم به ورودی دیجیتال و هم خروجی دیجیتال نیاز وجود دارد، میتوان از SM1223 استفاده کرد. این ماژول ترکیبی باعث میشود ورودی و خروجیهای دیجیتال در یک کارت توسعه در اختیار سیستم قرار بگیرند.
استفاده از ماژول ترکیبی میتواند در پروژههایی که تعداد ورودی و خروجی مورد نیاز متوسط است، به کاهش فضای مورد نیاز در تابلو و سادهتر شدن ساختار سیستم کمک کند.
کارتهای 8 و 16 کاناله S7-1200
کارتهای دیجیتال PLC S7-1200 در مدلهایی با تعداد کانالهای مختلف ارائه میشوند. در ساختار این خانواده، ماژولهای دیجیتال با ظرفیتهای مختلف از جمله مدلهای 8 کاناله و 16 کاناله وجود دارند و انتخاب آنها بر اساس تعداد سیگنالهای مورد نیاز پروژه انجام میشود.
برای انتخاب کارت مناسب باید تعداد ورودی و خروجیهای مورد نیاز، نوع سیگنال، ولتاژ کاری و نوع خروجی در صورت استفاده از کارت DO در نظر گرفته شود.
تفاوت خروجی رلهای و ترانزیستوری در S7-1200
یکی از نکات مهم هنگام انتخاب کارت خروجی دیجیتال S7-1200 توجه به نوع خروجی است. ماژولهای رلهای برای کاربردهایی که نیاز به سوئیچ کردن بارهای مختلف دارند مناسب هستند و از کنتاکت رله برای قطع و وصل خروجی استفاده میکنند.
در مقابل، خروجیهای ترانزیستوری برای سوئیچینگ سریعتر مناسب هستند و در برخی کاربردهای کنترلی و پالس مورد استفاده قرار میگیرند. انتخاب بین خروجی رلهای و ترانزیستوری باید بر اساس نوع بار و نیاز واقعی سیستم انجام شود.
کاربرد کارتهای دیجیتال S7-1200
کارتهای دیجیتال PLC زیمنس در بسیاری از پروژههای اتوماسیون صنعتی استفاده میشوند. دریافت فرمان از سنسورها، شستیها و کلیدها از طریق ورودیهای دیجیتال و کنترل کنتاکتورها، شیرهای برقی و عملگرها از طریق خروجیهای دیجیتال انجام میشود.
در پروژههایی که تعداد تجهیزات بیشتر از ظرفیت I/O داخلی CPU است، استفاده از ماژولهای توسعه مانند SM1221، SM1222 و SM1223 امکان گسترش سیستم کنترل را فراهم میکند.
انتخاب کارت دیجیتال PLC S7-1200
برای انتخاب کارت دیجیتال S7-1200 باید ابتدا تعداد ورودیها و خروجیهای مورد نیاز مشخص شود. پس از آن نوع سیگنال، ولتاژ کاری و در مورد کارتهای خروجی، رلهای یا ترانزیستوری بودن ماژول بررسی میشود.
انتخاب صحیح ماژول توسعه باعث میشود سیستم PLC متناسب با نیاز پروژه طراحی شده و از استفاده از تجهیزات اضافی جلوگیری شود. همچنین در پروژههایی که احتمال توسعه در آینده وجود دارد، بهتر است ظرفیت توسعه PLC نیز از ابتدا در نظر گرفته شود.
جمعبندی کارتهای دیجیتال PLC S7-1200
ماژولهای دیجیتال PLC S7-1200 زیمنس یکی از مهمترین تجهیزات توسعه این خانواده هستند و برای افزایش تعداد ورودی و خروجیهای دیجیتال مورد استفاده قرار میگیرند. ماژولهای SM1221، SM1222 و SM1223 بر اساس نوع کاربرد میتوانند در ساختار سیستم کنترل قرار گیرند.
وجود مدلهای مختلف ورودی و خروجی، امکان انتخاب کارت مناسب برای پروژههای مختلف اتوماسیون صنعتی را فراهم میکند. همچنین هنگام انتخاب کارت خروجی باید تفاوت خروجیهای رلهای و ترانزیستوری و نیاز پروژه به سوئیچینگ سریع مورد توجه قرار گیرد.
Signal modules – digital | کد فنی |
|---|---|
| DI 8 x 24 V DC | 6ES7221-1BF32-0XB0 |
| DI 16 x 24 V DC | 6ES7221-1BH32-0XB0 |
| DQ 8 x 24 V DC 0.5 A | 6ES7222-1BF32-0XB0 |
| DQ 16 x 24 V DC 0.5 A | 6ES7222-1BH32-0XB0 |
| DQ 8 x RLY 30 V DC/250 V AC 2 A | 6ES7222-1HF32-0XB0 |
| DQ 16 x RLY 30 V DC/250 V AC 2 A | 6ES7222-1HH32-0XB0 |
| DQ 8 x RLY Switchable 30 V DC/250 V AC 2 A | 6ES7222-1XF32-0XB0 |
| DI/DQ 8 x 24 V DC / 8 x 24 V DC 0.5 A | 6ES7223-1BH32-0XB0 |
| DI/DQ 16 x 24 V DC / 16 x 24 V DC 0.5 A | 6ES7223-1BL32-0XB0 |
| DI/DQ 8 x 24 V DC / 8 x RLY 30 V DC, 250 V AC 2 A | 6ES7223-1PH32-0XB0 |
| DI/DQ 16 x 24 V DC / 16 x RLY 30 V DC, 250 V AC 2 A | 6ES7223-1PL32-0XB0 |
| DI/DQ 8 x 120/250 V AC / 8 x RLY 30 V DC, 250 V AC 2 A | 6ES7223-1QH32-0XB0 |
کارتهای آنالوگ PLC S7-1200 زیمنس برای دریافت و ارسال سیگنالهای پیوسته در سیستمهای اتوماسیون صنعتی استفاده میشوند. برخلاف ورودی و خروجیهای دیجیتال که معمولاً تنها دو وضعیت صفر و یک دارند، سیگنال آنالوگ میتواند مقادیر مختلفی را در یک محدوده مشخص منتقل کند.
استفاده از ماژول آنالوگ S7-1200 در پروژههایی که نیاز به اندازهگیری کمیتهایی مانند فشار، دما، سطح، دبی، سرعت و سایر پارامترهای صنعتی وجود دارد، اهمیت زیادی دارد. این ماژولها اطلاعات دریافتی از سنسورها و تجهیزات اندازهگیری را به مقدار قابل پردازش برای PLC تبدیل میکنند.
ورودی آنالوگ PLC S7-1200 | Analog Input – AI
ورودی آنالوگ یا AI وظیفه دریافت سیگنال پیوسته از سنسورها، ترانسمیترها و تجهیزات اندازهگیری را بر عهده دارد. سیگنال ورودی توسط ماژول آنالوگ دریافت شده و پس از تبدیل به مقدار دیجیتال، در اختیار برنامه PLC قرار میگیرد.
به عنوان مثال، یک ترانسمیتر فشار میتواند سیگنال 4 تا 20 میلیآمپر تولید کند. کارت آنالوگ S7-1200 این سیگنال را دریافت کرده و PLC میتواند بر اساس مقدار خواندهشده، فشار واقعی سیستم را محاسبه و در منطق کنترلی خود استفاده کند.
انواع سیگنال ورودی آنالوگ
- 0 تا 10V
- ±10V
- 0 تا 20mA
- 4 تا 20mA
انتخاب نوع کارت و نوع ورودی باید بر اساس سیگنال خروجی سنسور یا ترانسمیتر انجام شود. به همین دلیل هنگام انتخاب کارت ورودی آنالوگ S7-1200 باید محدوده سیگنال و مشخصات تجهیز متصل به PLC بررسی شود.
خروجی آنالوگ PLC S7-1200 | Analog Output – AO
خروجی آنالوگ یا AO برای ارسال یک سیگنال پیوسته از PLC به تجهیزات کنترلی استفاده میشود. این سیگنال میتواند برای تعیین Setpoint یا کنترل میزان عملکرد یک تجهیز صنعتی مورد استفاده قرار گیرد.
به عنوان نمونه، PLC میتواند از طریق خروجی آنالوگ یک سیگنال 0 تا 10 ولت یا 4 تا 20 میلیآمپر به یک درایو ارسال کند و بر اساس مقدار خروجی، سرعت موتور را کنترل نماید.
انواع سیگنال خروجی آنالوگ
- 0 تا 10V
- ±10V
- 0 تا 20mA
- 4 تا 20mA
رزولوشن کارت آنالوگ S7-1200
یکی از مشخصات مهم هنگام بررسی کارت آنالوگ PLC S7-1200، رزولوشن یا دقت تبدیل سیگنال آنالوگ به مقدار دیجیتال است. رزولوشن مشخص میکند سیگنال ورودی یا خروجی با چه دقتی به مقادیر دیجیتال تبدیل شود.
در ماژولهای مختلف S7-1200، رزولوشن و نحوه نمایش مقدار خام میتواند بر اساس مدل کارت و نوع سیگنال متفاوت باشد. بنابراین برای محاسبات دقیق باید مشخصات همان ماژول در کاتالوگ و Manual زیمنس بررسی شود.
مقدار Raw Value در ورودی آنالوگ
PLC مقدار دریافتشده از کارت آنالوگ را به صورت یک مقدار دیجیتال یا Raw Value در اختیار برنامه قرار میدهد. در بسیاری از تنظیمات استاندارد S7-1200، برای برخی محدودههای سیگنال از مقیاس 0 تا 27648 استفاده میشود.
0 تا 10V → حدود 0 تا 27648
0 تا 20mA → حدود 0 تا 27648
4 تا 20mA → حدود 5530 تا 27648
در سیگنال 4 تا 20mA مقدار 4 میلیآمپر معمولاً متناظر با مقدار پایین مقیاس و 20 میلیآمپر متناظر با مقدار بالای مقیاس است. این ویژگی باعث میشود بتوان از سیگنال 4 تا 20 میلیآمپر علاوه بر انتقال مقدار اندازهگیری، برای تشخیص برخی خطاهای سیمکشی یا قطع سیگنال نیز استفاده کرد.
تبدیل مقدار آنالوگ به مقدار مهندسی
برای استفاده عملی از سیگنال آنالوگ در برنامه PLC، معمولاً مقدار Raw Value به یک مقدار مهندسی مانند دما، فشار، سطح یا سرعت تبدیل میشود. برای مثال، یک ورودی 4 تا 20 میلیآمپر میتواند به محدوده فشار 0 تا 10 بار تبدیل شود.
این فرآیند که با عنوان Scaling شناخته میشود، یکی از عملیاتهای مهم در برنامهنویسی PLC برای پردازش سیگنالهای آنالوگ است. در TIA Portal نیز ابزارها و بلوکهای مختلفی برای مقیاسبندی سیگنالهای آنالوگ در اختیار برنامهنویس قرار دارد.
کاربرد کارتهای آنالوگ S7-1200
ماژولهای آنالوگ S7-1200 در بسیاری از پروژههای اتوماسیون صنعتی استفاده میشوند. اندازهگیری دما، فشار، سطح، دبی و کنترل سرعت موتور از جمله کاربردهای رایج این کارتها هستند.
در یک سیستم صنعتی، میتوان سنسور یا ترانسمیتر را به ورودی آنالوگ PLC متصل کرد، مقدار اندازهگیریشده را در برنامه پردازش نمود و سپس از طریق خروجی آنالوگ فرمان مناسب را به تجهیز کنترلی ارسال کرد.
جمعبندی کارت آنالوگ PLC S7-1200
کارتهای آنالوگ PLC S7-1200 زیمنس برای اتصال سنسورها، ترانسمیترها و تجهیزات کنترلی دارای سیگنال پیوسته به سیستم اتوماسیون استفاده میشوند. کارتهای Analog Input سیگنال را از تجهیزات دریافت کرده و کارتهای Analog Output سیگنال کنترلی را به تجهیزات ارسال میکنند.
پشتیبانی از سیگنالهایی مانند 0 تا 10 ولت، ±10 ولت، 0 تا 20 میلیآمپر و 4 تا 20 میلیآمپر باعث میشود ماژولهای آنالوگ S7-1200 در بسیاری از پروژههای کنترل صنعتی قابل استفاده باشند. برای انتخاب صحیح کارت، بررسی کاتالوگ و مشخصات فنی مدل دقیق ماژول اهمیت زیادی دارد.
Signal modules –analog |
کد فنی |
|---|---|
| AI 4 x 13 bits ±10 V DC, ±5 V DC, ±2.5 V DC or 4–20 mA | 6ES7231-4HD32-0XB0 |
| AI 8 x 13 bits ±10 V DC, ±5 V DC, ±2.5 V DC or 4–20 mA | 6ES7231-4HF32-0XB0 |
| AI 4 x 16 bits ±10 V DC, ±5 V DC, ±2.5 V DC, ±1.25 V DC or 4–20 mA | 6ES7231-5ND32-0XB0 |
| AI 4 x RTD x 16 bits | 6ES7231-5PD32-0XB0 |
| AI 8 x RTD x 16 bits | 6ES7231-5PF32-0XB0 |
| AI 4 x TC x 16 bits | 6ES7231-5QD32-0XB0 |
| AI 8 x TC x 16 bits | 6ES7231-5QF32-0XB0 |
| AQ 2 x 14 bits ±10 V DC or 4–20 mA | 6ES7232-4HB32-0XB0 |
| AQ 4 x 14 bits ±10 V DC or 4–20 mA | 6ES7232-4HD32-0XB0 |
| AI/AQ 4 x 13 bits ±10 V DC, ±5 V DC, ±2.5 V DC or 4–20 mA / 2 x 14 bits ±10 V DC or 4–20 mA | 6ES7234-4HE32-0XB0 |
سیگنال برد های دیجیتال (DIGITAL SIGNAL BOARDS)
در لیست زیر میتوانید تمامی سیگنال برد های دیجیتال PLC 1200 را به همراه پارت نامبر مشاهده کنید
Signal board–Digital |
کد فنی |
|---|---|
| DI 4 x 5 V DC 200 kHz | 6ES7221-3AD30-0XB0 |
| DI 4 x 24 V DC 200 kHz | 6ES7221-3BD30-0XB0 |
| DQ 4 x 5 V DC 0.1 A 200 kHz | 6ES7222-1AD30-0XB0 |
| DQ 4 x 24 V DC 0.1 A 200 kHz | 6ES7222-1BD30-0XB0 |
| DI 2 x 24 V DC/DQ 2 x 24 V DC 0.5 A | 6ES7223-0BD30-0XB0 |
| DI 2 x 5 V DC/DQ 2 x 5 V DC 0.1 A 200 kHz | 6ES7223-3AD30-0XB0 |
| DI 2 x 24 V DC/DQ 2 x 24 V DC 0.1 A 200 kHz | 6ES7223-3BD30-0XB0 |

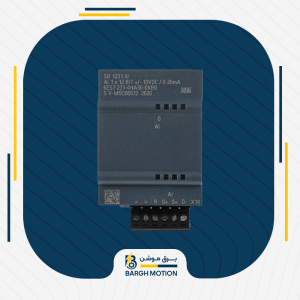

سیگنال برد های آنالوگ (ANALOG SIGNAL BOARDS)
سیگنال برد های آنالوگ (ANALOG SIGNAL BOARDS)
در لیست زیر میتوانید تمامی سیگنال برد های آنالوگ PLC 1200 را به همراه پارت نامبر مشاهده کنید
Signal boards – analog | کد فنی |
|---|---|
| AQ 1 x 12 bits ±10 V DC or 0–20 mA | 6ES7232-4HA30-0XB0 |
| AI 1 x 12 bits ±10 V DC, ±5 V DC, ±2.5 V DC or 0–20 mA | 6ES7231-4HA30-0XB0 |
| AI 1 x RTD x 16 bits, type: Platinum (Pt) | 6ES7231-5PA30-0XB0 |
| AI 1 x TC x 16 bits, types: J, K, voltage range: ± 80 mV | 6ES7231-5QA30-0XB0 |
