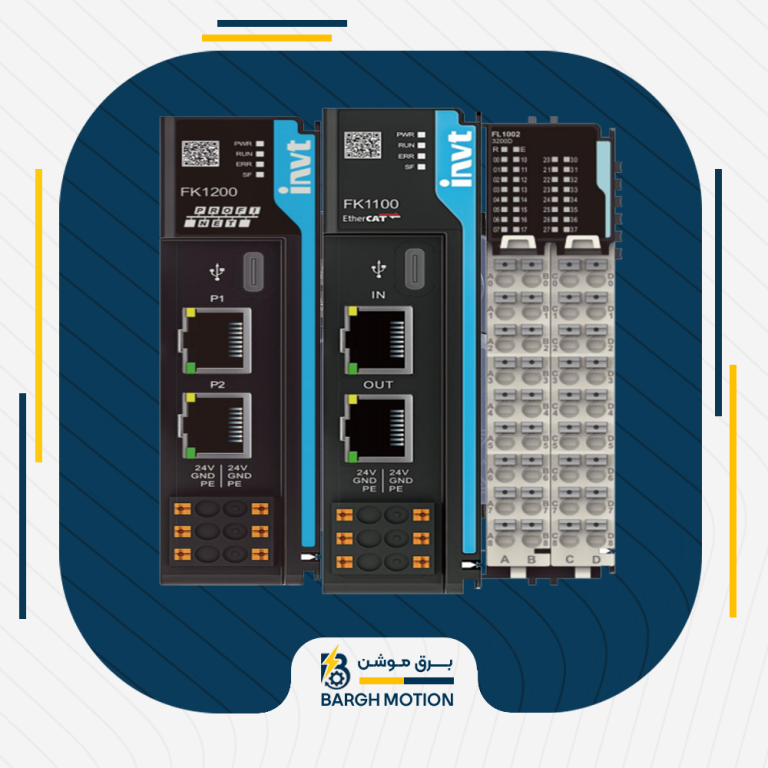

ریموت i/o اینوت Invt flex series
معرفی کلی ریموت I/O اینوت Flex
سری Flex شرکت INVT یک سیستم ماژولار Remote I/O یا ورودی و خروجی توزیعشده است که برای گسترش تعداد ورودیها و خروجیهای PLC و برقراری ارتباط با شبکههای صنعتی طراحی شده است.
ریموت I/O اینوت این امکان را فراهم میکند که ماژولهای ورودی و خروجی در نزدیکی تجهیزات و ماشینآلات نصب شوند و اطلاعات آنها از طریق شبکه صنعتی به PLC اصلی منتقل شود. این ساختار در پروژههای اتوماسیون صنعتی باعث کاهش سیمکشی و سادهتر شدن طراحی تابلو و سیستم کنترل میشود.
یکی از مزیتهای مهم INVT Flex Series ساختار ماژولار آن است. کاربر میتواند بر اساس نیاز پروژه، ماژولهای مختلف را در کنار یکدیگر قرار داده و سیستم Remote I/O را متناسب با تعداد و نوع سیگنالهای مورد نیاز توسعه دهد.
ویژگیهای اصلی Flex Series
- طراحی ماژولار و قابل توسعه
- نصب آسان روی ریل DIN
- اشغال فضای کم داخل تابلو برق
- ارتباط سریع بین ماژولهای سیستم
- امکان استفاده از انواع ماژولهای ورودی و خروجی
- مناسب برای پروژههای اتوماسیون صنعتی و ماشینآلات
- امکان اتصال به شبکههای صنعتی مختلف بر اساس مدل کوپلر
ریموت I/O اینوت با توجه به مدل و نوع کوپلر میتواند با شبکههای صنعتی مختلف ارتباط برقرار کند. از جمله این شبکهها میتوان به Modbus TCP، PROFINET، EtherCAT، EtherNet/IP، CANopen و PROFIBUS اشاره کرد.
اجزای سیستم Remote I/O اینوت
یک سیستم INVT Flex معمولاً از چند بخش اصلی تشکیل میشود که هرکدام وظیفه مشخصی در ساختار Remote I/O بر عهده دارند.
ماژول کوپلر (Coupler) وظیفه برقراری ارتباط بین شبکه صنعتی و مجموعه ماژولهای Flex را بر عهده دارد. نوع کوپلر بر اساس شبکه صنعتی مورد استفاده در پروژه انتخاب میشود.
ماژولهای ورودی و خروجی (I/O Modules) برای دریافت سیگنال از سنسورها و ارسال فرمان به عملگرها استفاده میشوند. این ماژولها میتوانند دیجیتال، آنالوگ و یا مخصوص کاربردهای خاص باشند.
ماژول انتهایی (End Module) نیز در انتهای مجموعه نصب میشود و برای تکمیل و تثبیت ساختار باس داخلی سیستم مورد استفاده قرار میگیرد.
انواع ماژولهای Flex اینوت
یکی از نقاط قوت INVT Flex Series تنوع ماژولهای قابل استفاده در سیستم Remote I/O است. با توجه به نوع پروژه میتوان ماژول مناسب را انتخاب و در کنار کوپلر قرار داد.
- Digital Input: برای دریافت سیگنالهای دیجیتال از تجهیزات
- Digital Output: برای کنترل تجهیزات و عملگرهای دیجیتال
- Analog Input: برای دریافت سیگنالهای آنالوگ
- Analog Output: برای ارسال سیگنال آنالوگ به تجهیزات
- RTD و Thermocouple: برای اندازهگیری دما
- Encoder Module: برای دریافت سیگنال انکودر
- High Speed Counter و Pulse: برای کاربردهای شمارش و پالس سریع
- Load Cell: برای کاربردهای اندازهگیری وزن
- Communication Modules: برای ارتباطات و کاربردهای خاص صنعتی
کاربرد ریموت I/O اینوت در اتوماسیون صنعتی
ریموت I/O اینوت در پروژههایی کاربرد دارد که ورودیها و خروجیهای سیستم در نقاط مختلف یک دستگاه، خط تولید یا کارخانه قرار گرفتهاند. در چنین شرایطی، انتقال تمام سیمهای سنسورها و عملگرها تا تابلو PLC اصلی میتواند باعث افزایش حجم سیمکشی و پیچیدگی تابلو شود.
با استفاده از INVT Flex Remote I/O میتوان ماژولهای ورودی و خروجی را در نزدیکی تجهیزات نصب کرد و اطلاعات را از طریق شبکه صنعتی به PLC منتقل نمود.
این روش باعث کاهش مسیر سیمکشی، کاهش حجم کابلکشی، افزایش سرعت نصب و سادهتر شدن عیبیابی و نگهداری سیستم میشود.
ریموت I/O اینوت و PLC
سیستم Flex Series میتواند به عنوان یک سیستم ورودی و خروجی توزیعشده در کنار PLC مورد استفاده قرار گیرد. در این ساختار، PLC وظیفه کنترل اصلی سیستم را بر عهده دارد و Remote I/O اطلاعات ورودی و خروجیهای قرار گرفته در نقاط مختلف را مدیریت میکند.
نوع ارتباط بین PLC و ریموت I/O به مدل کوپلر و شبکه صنعتی انتخابشده بستگی دارد. بنابراین هنگام طراحی سیستم باید سازگاری PLC، کوپلر و پروتکل ارتباطی مورد بررسی قرار گیرد.
مزایای استفاده از INVT Flex Series
استفاده از ریموت I/O اینوت در پروژههای صنعتی میتواند ساختار سیستم کنترل را سادهتر و انعطافپذیرتر کند. به جای انتقال تعداد زیادی کابل به تابلو اصلی، میتوان Remote I/O را در محل مناسب و نزدیک تجهیزات نصب کرد.
ساختار ماژولار Flex همچنین امکان توسعه سیستم را فراهم میکند و در صورت افزایش تعداد ورودیها و خروجیها، میتوان بر اساس ظرفیت و ساختار سیستم از ماژولهای مورد نیاز استفاده کرد.
خرید ریموت I/O اینوت Flex
برای انتخاب و خرید ریموت I/O اینوت Flex باید نوع شبکه صنعتی، تعداد ورودی و خروجی، نوع سیگنالها و ساختار پروژه مشخص شود. انتخاب صحیح کوپلر و ماژولهای I/O باعث میشود سیستم Remote I/O عملکرد مناسبی در پروژه داشته باشد.
برق موشن در زمینه تأمین تجهیزات اتوماسیون صنعتی و محصولات INVT میتواند در انتخاب تجهیزات مناسب برای پروژههای PLC، Remote I/O و شبکههای صنعتی به شما مشاوره فنی ارائه دهد.
برق موشن؛ تأمین تجهیزات اتوماسیون INVT
برق موشن در زمینه تجهیزات اتوماسیون صنعتی اینوت، PLC، اینورتر، سروو و سیستمهای Remote I/O فعالیت دارد و خدمات مشاوره و تأمین تجهیزات مورد نیاز پروژههای صنعتی را ارائه میکند.
INVT Flex Series یک راهکار ماژولار برای توسعه ورودی و خروجی سیستمهای اتوماسیون صنعتی است که با توجه به مدل تجهیزات و نوع شبکه میتواند در پروژههای مختلف مورد استفاده قرار گیرد.
ماژول اترکت اینوت (FK1100)
ماژول EtherCAT اینوت FK1100 یک Coupler شبکه EtherCAT در سیستم ریموت I/O اینوت Flex Series است که امکان برقراری ارتباط بین ماژولهای Flex و تجهیزات مختلف شبکه EtherCAT را فراهم میکند.
این ماژول برای پروژههای اتوماسیون صنعتی و سیستمهایی که به ارتباط سریع بین کنترلر و تجهیزات نیاز دارند مورد استفاده قرار میگیرد.
- فاصله استاندارد بین Nodeها: کمتر از 100 متر
- سرعت ارتباط: 100 Mbps
- ظرفیت PDO: 768 بایت
- حداکثر توسعه I/O: تا 16 کارت
با استفاده از FK1100 میتوان مجموعهای از ماژولهای ورودی و خروجی Flex را در یک ساختار Remote I/O قرار داده و از طریق شبکه EtherCAT با کنترلر یا سایر تجهیزات ارتباط برقرار کرد.
ماژول پروفینت اینوت (FK1200)
ماژول PROFINET اینوت FK1200 یک Coupler شبکه PROFINET است که برای اتصال سیستم Flex Series به شبکه PROFINET مورد استفاده قرار میگیرد.
یکی از کاربردهای مهم FK1200، اتصال Remote I/O اینوت به PLCها و تجهیزات صنعتی دارای شبکه PROFINET است. این ساختار امکان استفاده از Flex Series در کنار تجهیزاتی مانند PLCهای زیمنس را فراهم میکند.
- فاصله استاندارد بین Nodeها: کمتر از 100 متر
- سرعت ارتباط: 100 Mbps
- نوع ارتباط: PROFINET RT
- حداکثر توسعه I/O: تا 16 کارت
ماژول FK1200 میتواند نوع کارتهای متصل به سیستم را شناسایی کرده و ساختار Remote I/O را برای استفاده در شبکه PROFINET آماده کند.
ماژول ورودی دیجیتال اینوت (FL1001 و FL1002)
FL1001 و FL1002 از ماژولهای ورودی دیجیتال Flex Series هستند که برای دریافت سیگنالهای دیجیتال از سنسورها، شستیها، کلیدها و تجهیزات مختلف مورد استفاده قرار میگیرند.
این دو مدل به ترتیب دارای 16 و 32 ورودی دیجیتال هستند و امکان استفاده در ساختارهای مختلف سیستم کنترل را فراهم میکنند.
ورودیهای این ماژولها قابلیت استفاده در ساختارهای SINK / SOURCE را دارند و میتوانند بر اساس نحوه سیمبندی سیستم کنترل مورد استفاده قرار گیرند.
ماژول خروجی دیجیتال اینوت
ماژولهای FL2003، FL2002، FL2102، FL2103 و FL2201 برای ارسال فرمانهای دیجیتال به تجهیزات خروجی مانند کنتاکتورها، رلهها، شیرهای برقی و سایر عملگرها مورد استفاده قرار میگیرند.
تعداد کانال و نوع خروجی با توجه به مدل ماژول متفاوت است و برخی مدلها به صورت SINK و برخی به صورت SOURCE کار میکنند.
ماژول ورودی آنالوگ اینوت (FL3003)
FL3003 یک ماژول ورودی آنالوگ چهار کاناله از خانواده Flex Series است که برای دریافت سیگنالهای آنالوگ از سنسورها و تجهیزات اندازهگیری استفاده میشود.
این ماژول دارای دقت 16 بیت بوده و از رنجهای مختلف ولتاژی و جریانی پشتیبانی میکند.
- ±5V
- ±10V
- 0 تا 5V
- 0 تا 10V
- ±20mA
- 0 تا 20mA
- 4 تا 20mA
استفاده از FL3003 در سیستم Remote I/O اینوت امکان دریافت سیگنالهای آنالوگ از نقاط مختلف ماشین و انتقال اطلاعات آنها از طریق شبکه صنعتی به PLC را فراهم میکند.
ماژول خروجی آنالوگ اینوت (FL4003)
FL4003 یک ماژول خروجی آنالوگ چهار کاناله است که برای ارسال سیگنالهای کنترلی آنالوگ به تجهیزات صنعتی مورد استفاده قرار میگیرد.
این ماژول نیز دارای دقت 16 بیت است و از رنجهای مختلف ولتاژی و جریانی پشتیبانی میکند.
- ±5V
- ±10V
- 0 تا 5V
- 1 تا 5V
- 0 تا 10V
- 0 تا 20mA
- 4 تا 20mA
FL4003 میتواند در سیستمهای کنترل صنعتی برای ارسال Setpoint و فرمان آنالوگ به تجهیزاتی مانند درایو، کنترلرها و عملگرهای صنعتی مورد استفاده قرار گیرد.
ماژول دما اینوت (FL3103 و FL3203)
ماژولهای FL3103 و FL3203 برای اندازهگیری دما در سیستم Remote I/O اینوت طراحی شدهاند و امکان اتصال سنسورهای RTD و ترموکوپل را فراهم میکنند.
ماژول FL3103
ماژول FL3103 دارای 4 کانال ورودی برای سنسورهای دمایی RTD است و از سنسورهای PT100، PT500، PT1000 و CU100 پشتیبانی میکند.
ماژول FL3203
ماژول FL3203 دارای 4 کانال ورودی برای ترموکوپل است و از ترموکوپلهای Type J، K، N، R، S و T پشتیبانی میکند.
استفاده از این ماژولها باعث میشود اندازهگیری دما در نقاط مختلف ماشین یا خط تولید بدون نیاز به انتقال تمام سیمهای سنسورها تا PLC اصلی انجام شود.
نرم افزار INVT Flex Series؛ نرم افزار T-Tools
T-Tools نرم افزار مهندسی شرکت INVT برای پیکربندی، برنامه نویسی و عیبیابی PLCها، HMIها و ماژولهای Remote I/O اینوت است.
در پروژههای Flex Series میتوان از T-Tools برای تعریف سختافزار، تنظیم ماژولهای I/O، پیکربندی شبکه و بررسی وضعیت سیستم استفاده کرد.
- افزودن و پیکربندی CPU
- تعریف ماژولهای Flex Series
- تعیین ترتیب ماژولها
- تنظیم آدرسهای I/O
- پیکربندی شبکههای صنعتی
- تنظیم ماژولهای Remote I/O
- PDO Mapping
- مانیتورینگ ورودیها و خروجیها
- مشاهده وضعیت متغیرها و خطاها
- عیبیابی و بررسی ارتباط شبکه
شبکههای قابل استفاده در INVT Flex Series
بسته به نوع Coupler مورد استفاده، سیستم Flex Series میتواند در شبکههای صنعتی مختلف مورد استفاده قرار گیرد. انتخاب کوپلر مناسب به نوع PLC، پروتکل شبکه و ساختار اتوماسیون پروژه بستگی دارد.
از جمله شبکههای مورد استفاده در خانواده Flex میتوان به EtherCAT، PROFINET، Modbus TCP، CANopen و سایر شبکههای صنعتی اشاره کرد.
INVT FLEX SERIES GSD File
برای استفاده از ریموت I/O اینوت در شبکههای صنعتی، ممکن است به فایلهای مربوط به پیکربندی شبکه مانند GSD File نیاز باشد. فایلهای مورد نیاز باید بر اساس مدل Coupler و پروتکل ارتباطی مورد استفاده در پروژه انتخاب شوند.
در پروژههای PROFINET، فایل GSDML برای معرفی تجهیزات به نرم افزار مهندسی PLC مورد استفاده قرار میگیرد و امکان تعریف Remote I/O اینوت در ساختار شبکه را فراهم میکند.
دانلود منوال و کاتالوگ INVT Flex Series
برای راهاندازی و پیکربندی صحیح INVT Flex Series استفاده از منوال، کاتالوگ و فایلهای نرمافزاری مربوط به مدل دقیق تجهیزات اهمیت زیادی دارد.
در این مستندات میتوان اطلاعات مربوط به مشخصات فنی، نحوه نصب، سیمبندی، تنظیمات شبکه، ساختار ماژولها و روش استفاده از فایلهای GSD را بررسی کرد.
برق موشن در زمینه تجهیزات اتوماسیون صنعتی INVT، PLC، Remote I/O و شبکههای صنعتی فعالیت دارد و میتواند در انتخاب و راهاندازی تجهیزات Flex Series و طراحی سیستمهای کنترل صنعتی به شما مشاوره فنی ارائه دهد.
