PID پی ال سی فتک
PID در پی ال سی فتک
استفاده از PID با پی ال سی فتک یکی از راهکارهای کاربردی برای کنترل دقیق فرآیندهای صنعتی است.
کنترل PID در PLC FATEK امکان کنترل پارامترهایی مانند دما، فشار، دبی، سطح و سرعت را فراهم می‌کند.
P (Proportional - تناسبی): می‌گوید: «چقدر از هدف فاصله داریم؟» اگر دما ۸۰ درجه باشد، شیر گاز را زیاد باز می‌کند. هرچه به ۱۰۰ نزدیک‌تر شویم، باز شدن شیر را کمتر می‌کند. (مشکل: همیشه کمی خطا دارد).
I (Integral - انتگرالی): می‌گوید: «چقدر طول کشیده که به هدف نرسیدیم؟» اگر دما روی ۹۸ درجه گیر کرده باشد، بخش I با گذشت زمان فشار را بیشتر می‌کند تا دقیقاً به ۱۰۰ برسد. (رفع خطای ماندگار).
D (Derivative - مشتق): می‌گوید: «سرعت تغییرات چقدر است؟» اگر دما خیلی سریع دارد بالا می‌رود، بخش D جلوی آن را می‌گیرد تا دما از ۱۰۰ رد نشود (Over shoot را کم می‌کند).
دستور PID در نرم‌افزار WinProLadder

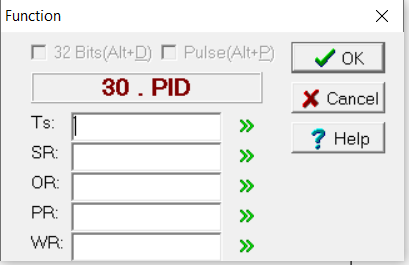

در PLC فتک برای اجرای کنترل PID در نرم‌افزار WinProLadder می‌توان از دستوراتی مانند PID 30 و PID 86 استفاده کرد. برای پیاده‌سازی کنترل PID، این دستورات به‌صورت یک Function Block در برنامه PLC قرار می‌گیرند و پارامترهای مربوط به ورودی، Setpoint، ضرایب کنترلی و خروجی از طریق رجیسترهای مشخص مدیریت می‌شوند.
به‌صورت کلی، PID 30 برای کاربردهای عمومی کنترل PID و PID 86 برای کاربردهای مرتبط با کنترل دما مورد استفاده قرار می‌گیرد.
پایه‌های Function Block مربوط به PID در PLC فتک
بلوک PID دارای ورودی‌ها و خروجی‌های مختلفی است که هرکدام برای کنترل یک بخش از فرآیند استفاده می‌شوند. مهم‌ترین پایه‌ها و پارامترهای این بلوک عبارت‌اند از:
A/M – حالت Auto و Manual
پایه A/M برای انتخاب حالت عملکرد کنترلر استفاده می‌شود. با استفاده از این ورودی می‌توان بین حالت Automatic و Manual جابه‌جا شد و در حالت دستی، خروجی کنترلر را مستقل از محاسبات اتوماتیک PID تنظیم کرد.
TS – زمان نمونه‌برداری و وقفه محاسبات PID
رجیستر TS برای تعیین فاصله زمانی بین محاسبات PID استفاده می‌شود. مقدار این پارامتر بر اساس واحد زمانی مشخص‌شده در دستور PID تنظیم می‌شود و در پیکربندی موردنظر، هر واحد معادل 0.1 ثانیه در نظر گرفته می‌شود. بنابراین انتخاب صحیح TS باید متناسب با سرعت تغییرات فرآیند انجام شود.
SR – رجیسترهای اطلاعات فرآیند
در پایه SR یک رجیستر به‌عنوان آدرس شروع اختصاص داده می‌شود و تعدادی از رجیسترهای متوالی برای نگهداری اطلاعات مربوط به PID مورد استفاده قرار می‌گیرند.
OR – رجیستر خروجی کنترلر
رجیستر OR برای مشخص کردن محل ذخیره مقدار خروجی PID استفاده می‌شود. مقدار محاسبه‌شده توسط کنترلر در این رجیستر قرار می‌گیرد و می‌توان از آن برای کنترل تجهیز خروجی مانند شیر کنترلی، هیتر یا درایو استفاده کرد.
PR – ضرایب PID
پارامتر PR آدرس شروع محل ذخیره ضرایب کنترلر PID را مشخص می‌کند. در پیکربندی موردنظر، چهار مقدار اصلی از این ناحیه خوانده می‌شوند:
ضریب P
ضریب I
ضریب D
Bias یا بایاس PID
BUMP – جلوگیری از تغییر ناگهانی خروجی
ورودی BUMP برای مدیریت انتقال بین حالت‌های کاری PID، به‌خصوص تغییر از حالت Manual به Automatic، استفاده می‌شود تا خروجی کنترلر دچار تغییر ناگهانی نشود. استفاده صحیح از این قابلیت باعث می‌شود انتقال بین حالت دستی و اتوماتیک نرم‌تر انجام شود.
D/R – Direct / Reverse
ورودی D/R جهت عملکرد کنترل PID را مشخص می‌کند. در تنظیم موردنظر، وقتی مقدار این ورودی 0 باشد، کنترلر در حالت Reverse و زمانی که مقدار آن 1 باشد، در حالت Direct عمل می‌کند.
ERR – خطای فرآیند
خروجی ERR وضعیت خطای فرآیند یا شرایط خطای مربوط به عملکرد PID را مشخص می‌کند و می‌توان از آن برای بررسی وضعیت کنترلر در برنامه PLC استفاده کرد.
HAL – High Alarm Limit
خروجی HAL برای اعلام عبور مقدار PV یا مقدار اندازه‌گیری‌شده فرآیند از حد بالای آلارم استفاده می‌شود.
LAL – Low Alarm Limit
خروجی LAL برای اعلام پایین‌تر رفتن مقدار PV یا مقدار اندازه‌گیری‌شده فرآیند از حد پایین آلارم استفاده می‌شود.
نکته مهم: آدرس‌دهی رجیسترها، محدوده مقادیر و جزئیات عملکرد پایه‌های Function Block باید مطابق Manual نسخه PLC و دستور PID مورد استفاده در WinProLadder بررسی شود؛ زیرا ساختار و قابلیت‌های PID می‌تواند بین مدل‌ها و نسخه‌های مختلف PLC فتک متفاوت باشد.
مراحل عملیاتی پیاده‌سازی PID در PLC فتک
برای پیاده‌سازی یک سیستم کنترل PID در PLC فتک، ابتدا باید سنسور و عملگر به ورودی و خروجی مناسب متصل شوند و سپس سیگنال ورودی در نرم‌افزار WinProLadder مقیاس‌بندی شده و به بلوک PID داده شود. در ادامه، خروجی کنترلر به عملگر ارسال شده و با تنظیم صحیح ضرایب PID، رفتار سیستم بهینه می‌شود.
گام اول: تجهیزات و ورودی / خروجی
در مرحله اول باید مشخص شود سنسور فرآیند به کدام ورودی PLC و عملگر به کدام خروجی متصل می‌شود. برای مثال، در یک سیستم کنترل دما می‌توان از ترموکوپل یا سنسور دما به‌عنوان ورودی و از شیر کنترلی، هیتر یا اینورتر به‌عنوان عملگر استفاده کرد.
ورودی PLC
سنسور: برای مثال ترموکوپل یا سنسور دما که پس از تبدیل سیگنال به مقدار دیجیتال، مقدار فرآیند را در اختیار PLC قرار می‌دهد. در مثال آموزشی می‌توان مقدار پردازش‌شده را در رجیستری مانند R100 در نظر گرفت.
خروجی PLC
عملگر: برای مثال شیر کنترلی، هیتر یا اینورتر که فرمان خروجی PID را دریافت می‌کند. مقدار خروجی پردازش‌شده را می‌توان به‌صورت نمونه در رجیستری مانند R200 یا رجیستر مربوط به ماژول خروجی قرار داد.
گام دوم: نوشتن برنامه در WinProLadder
پس از مشخص شدن ورودی و خروجی، برنامه PLC در نرم‌افزار WinProLadder نوشته می‌شود. ساختار کلی برنامه را می‌توان در چند مرحله اصلی پیاده‌سازی کرد:
۱. مقیاس‌بندی (Scaling)
ابتدا مقدار خام دریافت‌شده از ورودی آنالوگ باید به واحد واقعی فرآیند تبدیل شود. برای مثال، اگر مقدار دیجیتال ورودی در محدوده 0 تا 4000 باشد و سنسور دمایی محدوده 0 تا 300 درجه را اندازه‌گیری کند، باید این مقدار با استفاده از دستور SCL به بازه دمای واقعی تبدیل شود.
۲. تعیین Setpoint یا SP
مقدار مطلوب فرآیند یا SP (Setpoint) در یک رجیستر حافظه قرار می‌گیرد. برای مثال می‌توان مقدار دمای مطلوب را در R20 ذخیره کرد تا بلوک PID از آن به‌عنوان مقدار هدف استفاده کند.
۳. اتصال PV به ورودی PID
مقدار واقعی فرآیند یا PV (Process Variable) که از سنسور دریافت و مقیاس‌بندی شده است، به ورودی مربوط به مقدار فرآیند در Function Block PID داده می‌شود.
۴. دریافت خروجی PID در MV
خروجی محاسبه‌شده توسط کنترلر PID یا MV (Manipulated Variable) در یک رجیستر حافظه مانند R300 قرار می‌گیرد. این مقدار میزان فرمان موردنیاز برای کنترل عملگر را مشخص می‌کند.
۵. ارسال خروجی به سخت‌افزار
در مرحله نهایی، مقدار موجود در رجیستر خروجی مانند R300 به خروجی آنالوگ یا ماژول خروجی مربوطه منتقل می‌شود تا عملگر موردنظر مانند شیر کنترلی، هیتر یا اینورتر بر اساس فرمان PID عمل کند.
ساختار کلی کنترل: سنسور ← ورودی آنالوگ PLC ← Scaling ← PV ← کنترلر PID ← MV ← خروجی آنالوگ PLC ← عملگر
گام سوم: تنظیم پارامترهای PID (Tuning)
تنظیم ضرایب PID یکی از مهم‌ترین مراحل راه‌اندازی سیستم کنترل است. انتخاب نامناسب ضرایب می‌تواند باعث شود فرآیند بیش از حد کند باشد، مقدار خروجی نوسان زیادی داشته باشد یا سیستم با Overshoot قابل توجه از مقدار مطلوب عبور کند. به همین دلیل پارامترها باید به‌صورت مرحله‌ای و متناسب با رفتار واقعی فرآیند تنظیم شوند.
روش پیشنهادی تنظیم اولیه
نکته مهم در Tuning: مقادیر مناسب Kp، Ti و Td ثابت نیستند و به نوع فرآیند، اینرسی سیستم، زمان پاسخ سنسور، نوع عملگر و تنظیمات Function Block در PLC فتک بستگی دارند. بنابراین روش فوق یک نقطه شروع برای تنظیم است و مقادیر نهایی باید با مشاهده پاسخ واقعی سیستم و در شرایط کاری ایمن تعیین شوند.
چه سیستم هایی PID نیاز دارند؟
| نوع سیستم PID | متغیر کنترل شونده (PV) | تجهیزات مورد استفاده | کاربرد با PLC فتک |
|---|---|---|---|
| کنترل دما | Temperature | ترموکوپل، RTD، سنسور دما، هیتر، SSR | کنترل کوره، دستگاه تزریق پلاستیک، فر صنعتی، سیستم گرمایش |
| کنترل فشار | Pressure | ترانسمیتر فشار، شیر کنترل، اینورتر | بوستر پمپ، کمپرسور، خطوط هوای فشرده |
| کنترل سطح مخزن | Level | سنسور سطح، پمپ، شیر برقی | مخازن ذخیره، تصفیه آب، صنایع غذایی |
| کنترل دبی جریان | Flow | فلومتر، شیر کنترلی، پمپ | سیستم‌های انتقال سیال و فرآیندهای صنعتی |
| کنترل سرعت موتور | Speed | انکودر، اینورتر، موتور AC | نوار نقاله، ماشین‌آلات تولید، خطوط بسته‌بندی |
| کنترل موقعیت | Position | سروو موتور، انکودر، سروو درایو | ماشین‌آلات دقیق، سیستم‌های حرکتی و مونتاژ |
| کنترل رطوبت | Humidity | سنسور رطوبت، رطوبت‌ساز، فن | گلخانه، صنایع غذایی، اتاق‌های کنترل شده |
| کنترل PH | PH Value | سنسور PH، پمپ تزریق مواد | تصفیه آب، صنایع شیمیایی |
| کنترل فشار و دبی پمپ | Pressure / Flow | اینورتر + سنسور فیدبک | بوستر پمپ‌های دور متغیر و سیستم‌های آبرسانی |
| کنترل کشش (Tension Control) | Tension | لودسل، ترمز مغناطیسی، درایو | صنایع چاپ، نساجی و رول بازکن‌ها |
مزایای PID با پی ال سی فتک
با استفاده از PID می‌توان خطای بین مقدار تنظیمی و مقدار واقعی فرآیند را کاهش داد.
پی ال سی فتک با امکانات کنترلی مناسب می‌تواند در پروژه‌های اتوماسیون صنعتی مختلف مورد استفاده قرار گیرد.
یکی از مزایای PID با PLC FATEK، امکان تنظیم پارامترهای Proportional، Integral و Derivative برای رسیدن به پاسخ مناسب سیستم است.
در پروژه‌های کنترل دما، PID می‌تواند باعث کاهش نوسان و نزدیک شدن دمای واقعی به Set Point شود.
در سیستم‌های کنترل فشار نیز استفاده از PID با پی ال سی فتک امکان کنترل نرم‌تر و دقیق‌تر فرآیند را فراهم می‌کند.
PLC FATEK در پروژه‌هایی که نیاز به کنترل سرعت موتور دارند نیز می‌تواند با درایو و تجهیزات اندازه‌گیری به‌کار گرفته شود.
ارتباط PLC با سنسور یا ترانسمیتر، مقدار واقعی فرآیند را در اختیار سیستم کنترل قرار می‌دهد.
سپس الگوریتم PID بر اساس اختلاف مقدار واقعی و مقدار تنظیمی، خروجی مناسب را محاسبه می‌کند.
این خروجی می‌تواند برای کنترل اینورتر، شیر کنترلی، هیتر یا تجهیزات دیگر استفاده شود.
یکی دیگر از مزایای PID با پی ال سی فتک امکان تنظیم کنترلر متناسب با شرایط واقعی ماشین و فرآیند است.
با تنظیم صحیح ضرایب PID می‌توان زمان رسیدن سیستم به مقدار مطلوب را کاهش داد.
همچنین تنظیم مناسب PID می‌تواند از Overshoot و نوسانات شدید جلوگیری کند.
در بسیاری از پروژه‌های صنعتی، استفاده از PLC FATEK در کنار HMI و اینورتر یک سیستم کنترل کامل ایجاد می‌کند.
این ساختار به اپراتور اجازه می‌دهد Set Point، وضعیت فرآیند و پارامترهای کنترلی را از طریق HMI مشاهده و تنظیم کند.
به همین دلیل PLC فتک می‌تواند گزینه مناسبی برای پروژه‌های کنترل فرآیند، ماشین‌آلات و اتوماسیون صنعتی باشد.
