هومینگ سروو موتور INVT

در سروودرایوهای INVT، سری‌های DA180، DA180A، D200 و DA200A از مدهای مختلف Home Mode برای پیدا کردن نقطه صفر یا Home Position موتور استفاده می‌کنند. هومینگ یکی از مراحل مهم راه‌اندازی سیستم‌های کنترل حرکت است و برای مشخص کردن موقعیت مرجع محور مورد استفاده قرار می‌گیرد.

Home Position چیست؟
هوم پوزیشن نقطه مرجعی است که سیستم کنترل حرکت از آن برای تعیین موقعیت محور و انجام حرکات بعدی استفاده می‌کند.

نرم افزار سروو موتور اینوت

برای تنظیم، مانیتورینگ و عیب‌یابی سروودرایوهای INVT می‌توان از نرم‌افزارهای تخصصی این شرکت استفاده کرد. این نرم‌افزارها امکان دسترسی به پارامترها، مشاهده وضعیت سروو و انجام تنظیمات مختلف را در اختیار کاربر قرار می‌دهند.

1. Servoplorer؛ نرم افزار تخصصی سروو

Servoplorer نرم‌افزار تخصصی تنظیم سروودرایوهای INVT است و برای کار با سری‌هایی مانند DA180، DA200 و DA300 استفاده می‌شود.

مشاهده و تغییر پارامترها
Auto Tuning
تنظیم Gain های Position، Speed و Torque
تنظیم Home
تنظیم انکودر
مشاهده ورودی و خروجی‌های دیجیتال
مانیتور سرعت، گشتاور و موقعیت
نمایش Waveform و اسیلوسکوپ داخلی
مشاهده و پاک کردن خطاها
Backup و انتقال پارامترها

2. INVT WORKSHOP

INVT WORKSHOP نرم‌افزار جامع شرکت INVT است که علاوه بر سروودرایوها، برای برخی دیگر از محصولات این شرکت از جمله اینورترها نیز مورد استفاده قرار می‌گیرد.

مانیتورینگ آنلاین
تغییر پارامترها
ثبت Waveform
مشاهده وضعیت سروو
نمایش آلارم‌ها
آپلود و دانلود پارامترها
چاپ پارامترها
مقایسه پارامترها

نحوه اتصال نرم افزار به سروو INVT

روش اول: اتصال USB

در مدل‌هایی مانند DA180 که ارتباط USB برای اتصال به کامپیوتر در نظر گرفته شده است، می‌توان از USB برای تنظیمات و ارتباط با نرم‌افزار استفاده کرد. نوع کانکتور USB بسته به مدل سروودرایو متفاوت است.

مراحل اتصال:
۱. برق سروو را روشن کنید.
۲. کابل USB را به سروودرایو و کامپیوتر متصل کنید.
۳. نرم‌افزار Servoplorer یا INVT WORKSHOP را اجرا کنید.
۴. گزینه Connect را انتخاب کنید.
۵. پورت COM مربوط به سروو را انتخاب کنید.
۶. اتصال را تأیید کنید.
۷. پس از برقراری ارتباط، پارامترها و اطلاعات سروو قابل مشاهده و تنظیم هستند.
نکته: برای ارتباط USB ممکن است بسته به نسخه نرم‌افزار و مدل سروودرایو، نصب درایور ارتباطی موردنیاز باشد.

روش دوم: اتصال RS485

در پروژه‌هایی که چند سروودرایو وجود دارد یا فاصله بین کامپیوتر و درایو بیشتر است، می‌توان از ارتباط RS485 استفاده کرد. در این ساختار، ارتباط سروو با کامپیوتر از طریق مبدل USB به RS485 برقرار می‌شود.

اتصال RS485 درایو به مبدل USB به RS485
تنظیم آدرس Modbus
تنظیم Baud Rate
انتخاب COM Port و آدرس سروو در نرم‌افزار

روش سوم: ارتباط Ethernet

در مدل‌هایی که از رابط‌های شبکه مانند Ethernet یا EtherCAT پشتیبانی می‌کنند، امکان برقراری ارتباط شبکه‌ای نیز وجود دارد. نوع ارتباط قابل استفاده به مدل دقیق سروودرایو و رابط‌های ارتباطی آن بستگی دارد.

تنظیم و مانیتورینگ سروودرایوهای INVT
با استفاده از نرم‌افزارهای مناسب می‌توان پارامترها، وضعیت سروو، ورودی و خروجی‌ها، خطاها و عملکرد سیستم را بررسی و تنظیم کرد.

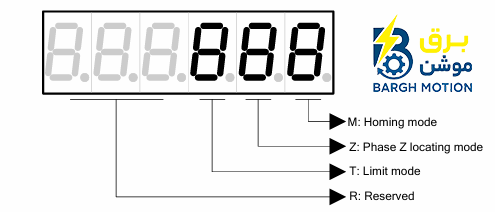

در تصویر زیر عدد روی کیپد سروو را میبینید که بصورت باینری وجود دارد و هرکدام بصورت جدا میتواند تنظیمات هومینگ را عوض نماید.

HOMING SERVO INVT

تنظیمات HOMING MODE در سروو موتور INVT

در سروودرایوهای INVT سری‌های DA180، DA180A، DA200 و DA200A، پارامترهای مربوط به هومینگ برای تعیین روش پیدا کردن نقطه مرجع یا HOME POSITION استفاده می‌شوند. تنظیمات اصلی هومینگ در پارامتر P5-10 قرار دارد و بیت‌های مختلف این پارامتر نحوه انجام عملیات هومینگ را مشخص می‌کنند.

HOMING MODE (M)؛ بیت اول پارامتر P5-10

پارامتر M روش حرکت سروو برای پیدا کردن نقطه هومینگ را تعیین می‌کند. حالت‌های مختلف این بیت به شکل زیر هستند:

M = 0
حرکت رو به جلو تا فعال شدن FORWARD LIMIT SWITCH.
M = 1
حرکت در جهت عکس تا فعال شدن REVERSE LIMIT SWITCH.
M = 2
حرکت رو به جلو تا فعال شدن سنسور HOMING.
M = 3
حرکت رو به عقب تا فعال شدن سنسور HOMING.
M = 4
حرکت رو به جلو تا دریافت پالس Z.
M = 5
حرکت رو به عقب تا دریافت پالس Z.
M = 6
حرکت رو به جلو تا تشخیص لبه پایین سنسور HOMING.
M = 7
حرکت رو به عقب تا تشخیص لبه پایین سنسور HOMING.
M = 8
موقعیت فعلی به‌عنوان نقطه هومینگ در نظر گرفته می‌شود.

Z PHASE (Z)؛ بیت دوم پارامتر P5-10

پارامتر Z نحوه رفتار سروو پس از فعال شدن سنسور هومینگ و نحوه رسیدن به فاز Z را مشخص می‌کند. در مدهای M=4 و M=5 این پارامتر غیرفعال است.

Z = 0
پس از فعال شدن سنسور M، سروو برگشت می‌کند تا به فاز Z برسد.
Z = 1
پس از فعال شدن سنسور M، حرکت ادامه پیدا می‌کند تا به فاز Z برسد.
Z = 2
پس از فعال شدن سنسور M، همان موقعیت به‌عنوان نقطه HOME در نظر گرفته می‌شود.

LIMIT MODE (T)؛ بیت سوم پارامتر P5-10

پارامتر T در مدهای M=2 تا M=7 فعال است و مشخص می‌کند سروو در شرایط مربوط به Limit چگونه رفتار کند.

T = 0
مقدار خطا را گزارش می‌دهد.
T = 1
مقدار خطا را اصلاح می‌کند.

سایر پارامترهای مهم هومینگ

P5-11
اگر مقدار این پارامتر 1 باشد، سروو پس از هر بار روشن شدن به‌صورت خودکار عملیات هومینگ را انجام می‌دهد.
P5-9
برای تنظیم شتاب‌گیری و کاهش سرعت ACC / DEC در زمان انجام هومینگ استفاده می‌شود.
P5-12
تنظیم سرعت بالای هومینگ سروو موتور.
P5-13
تنظیم سرعت پایین هومینگ سروو موتور.
توجه: پارامترهای معرفی‌شده برای تنظیمات هومینگ در سروو موتورهای DA180، DA180A، DA200 و DA200A یکسان در نظر گرفته شده‌اند.
